申請日2014.01.06

　　公開(公告)日2014.07.02

　　IPC分類號C02F3/28

　　摘要

　　本實用新型提供了畜禽養殖廢水專用沼氣池，包括池體、進水管、布水器、氣提裝置、出水管、貯氣室和沼氣管;所述氣提裝置位于池體內，將池體劃分出上、下兩個區域，上部區域是沉淀區，下部區域是反應區;所述出水管與沉淀區連通;所述布水器位于反應區內，且與進水管連通;所述貯氣室位于池體頂部，所述沼氣管與貯氣室連通。本實用新型公開的畜禽養殖廢水專用沼氣池，具有氣提裝置能將產氣負荷轉化成水力負荷，能提高廢水厭氧消化的效率;而且設置了反應區與沉淀區，有效減少了沼氣對污泥的抬升作用，避免了污泥的過度流失，故沼液中污泥含量較少，為后續處理創造了有利的條件。本實用新型可用于處理畜禽養殖廢水。

　　權利要求書

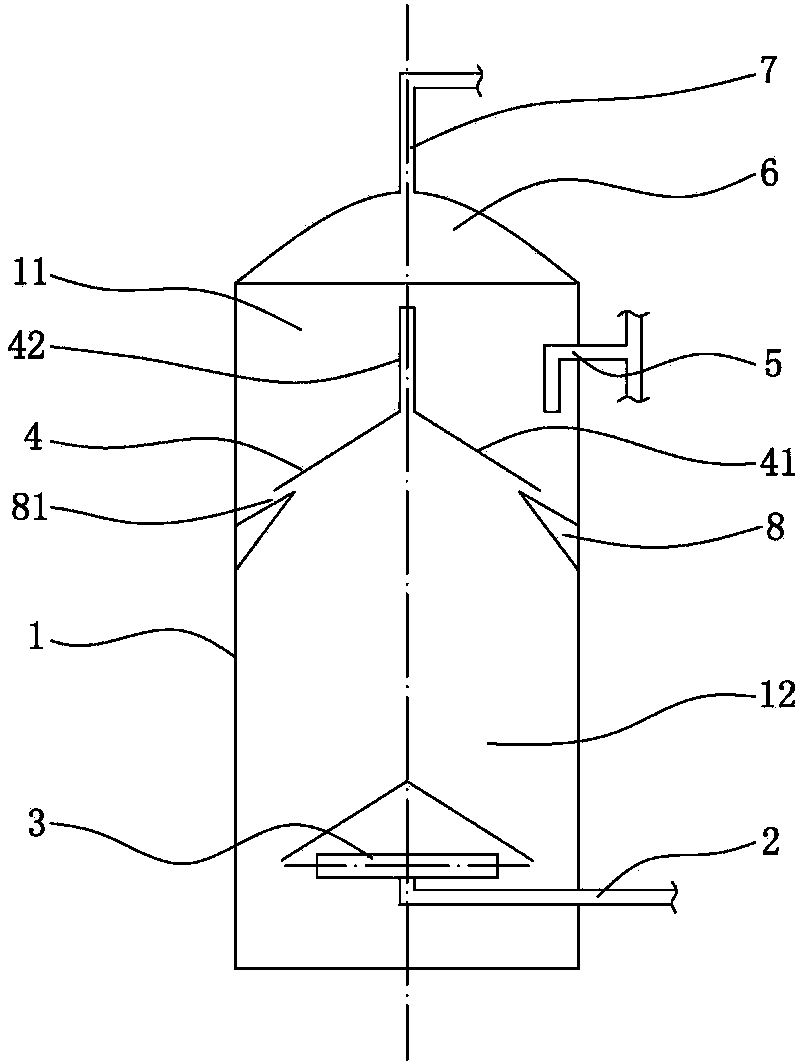

　　1.畜禽養殖廢水專用沼氣池，其特征在于：包括池體(1)、進水管(2)、布水器(3)、氣提裝置(4)、出水管(5)、貯氣室(6)和沼氣管(7);所述氣提裝置(4)位于池體(1)內，將池體(1)劃分出上、下兩個區域，上部區域是沉淀區(11)，下部區域是反應區(12);所述出水管(5)與沉淀區(11)連通;所述布水器(3)位于反應區(12)內，且與進水管(2)連通;所述貯氣室(6)位于池體(1)頂部，所述沼氣管(7)與貯氣室(6)連通。

　　2.根據權利要求1所述的畜禽養殖廢水專用沼氣池，其特征在于：所述布水器(3)是旋流式布水器，所述旋流式布水器包括布水傘和多個被布水傘罩住的噴水口，所述噴水口與進水管(2)連通。

　　3.根據權利要求1所述的畜禽養殖廢水專用沼氣池，其特征在于：所述氣提裝置(4)包括喇叭口(41)和提升管(42)，所述喇叭口(41)寬口徑的一端朝下，窄口徑的一端與提升管(42)連通。

　　4.根據權利要求3所述的畜禽養殖廢水專用沼氣池，其特征在于：所述池體(1)內壁設有凸臺(8)，所述凸臺(8)與喇叭口(41)之間設有回流縫(81)。

　　5.根據權利要求1所述的畜禽養殖廢水專用沼氣池，其特征在于：所述池體(1)是圓柱體。

　　說明書

　　畜禽養殖廢水專用沼氣池

　　技術領域

　　本實用新型涉及有機廢水處理設備領域，特別是涉及畜禽養殖廢水專用沼氣池。

　　背景技術

　　用于處理畜禽養殖廢水的沼氣池，按照現行的設計方法，大多是采用隧道式、折流式或者是全混合式沼氣池。這些沼氣池最大的缺點是：1.廢水與污泥得不到均勻的混合，傳質效果差，水力停留時間長，容積負荷低，沼氣池容積大;2.排出的沼液內含有大量的厭氧污泥，COD高，易導致二次污染，使得后續處理比較困難。

　　實用新型內容

　　針對現有技術的不足，本實用新型提供了一種畜禽養殖廢水專用沼氣池，其傳質效果好，水力停留時間短，體積小巧，且排出的沼液中的污泥含量低、COD去除率較高。

　　本實用新型的技術方案如下：

　　畜禽養殖廢水專用沼氣池，包括池體、進水管、布水器、氣提裝置、出水管、貯氣室和沼氣管;所述氣提裝置位于池體內，將池體劃分出上、下兩個區域，上部區域是沉淀區，下部區域是反應區;所述出水管與沉淀區連通;所述布水器位于反應區內，且與進水管連通;所述貯氣室位于池體頂部，所述沼氣管與貯氣室連通。

　　進一步作為優選的實施方式，所述布水器是旋流式布水器，所述旋流式布水器包括布水傘和多個被布水傘罩住的噴水口，所述噴水口與進水管連通。

　　進一步作為優選的實施方式，所述氣提裝置包括喇叭口和提升管，所述喇叭口寬口徑的一端朝下，窄口徑的一端與提升管連通。

　　進一步作為優選的實施方式，所述池體內壁設有凸臺，所述凸臺與喇叭口之間設有回流縫。

　　進一步作為優選的實施方式，所述池體是圓柱體。

　　本實用新型公開的畜禽養殖廢水專用沼氣池，具有氣提裝置能將產氣負荷轉化成水力負荷，既有利于傳質，又可減少污泥的流失，從而能提高廢水厭氧消化的效率;而且設置了反應區與沉淀區，有效減少了沼氣對污泥的抬升作用，避免了污泥的過度流失，故沼液中污泥含量較少，為后續處理創造了有利的條件。本實用新型可用于處理畜禽養殖廢水。
