申請日2014.01.06

　　公開(公告)日2014.06.18

　　IPC分類號C02F11/18; C02F11/12

　　摘要

　　本實用新型公開了一種利用太陽能及余熱的節能污泥干化裝置，包括：濕污泥倉、污泥蒸發器、補水箱、熱水箱、太陽能集熱器、電加熱器、廢氣噴淋塔、吸附器、旋風分離器、驅動裝置、回轉式污泥干燥器、干污泥倉、余熱鍋爐及廢氣燃燒器;濕污泥倉與污泥蒸發器之間設置有進料輸送機，污泥蒸發器與回轉式污泥干燥器之間設置有進料輸送機，污泥蒸發器內設置有翻料機。本裝置利用太陽能和余熱對污泥進行間接加熱蒸發，采用蒸發廢氣閉路循環系統，可以進一步降低污泥含水率，具有高效節能，自動化程度高，有效避免二次污染產生的特點。

　　權利要求書

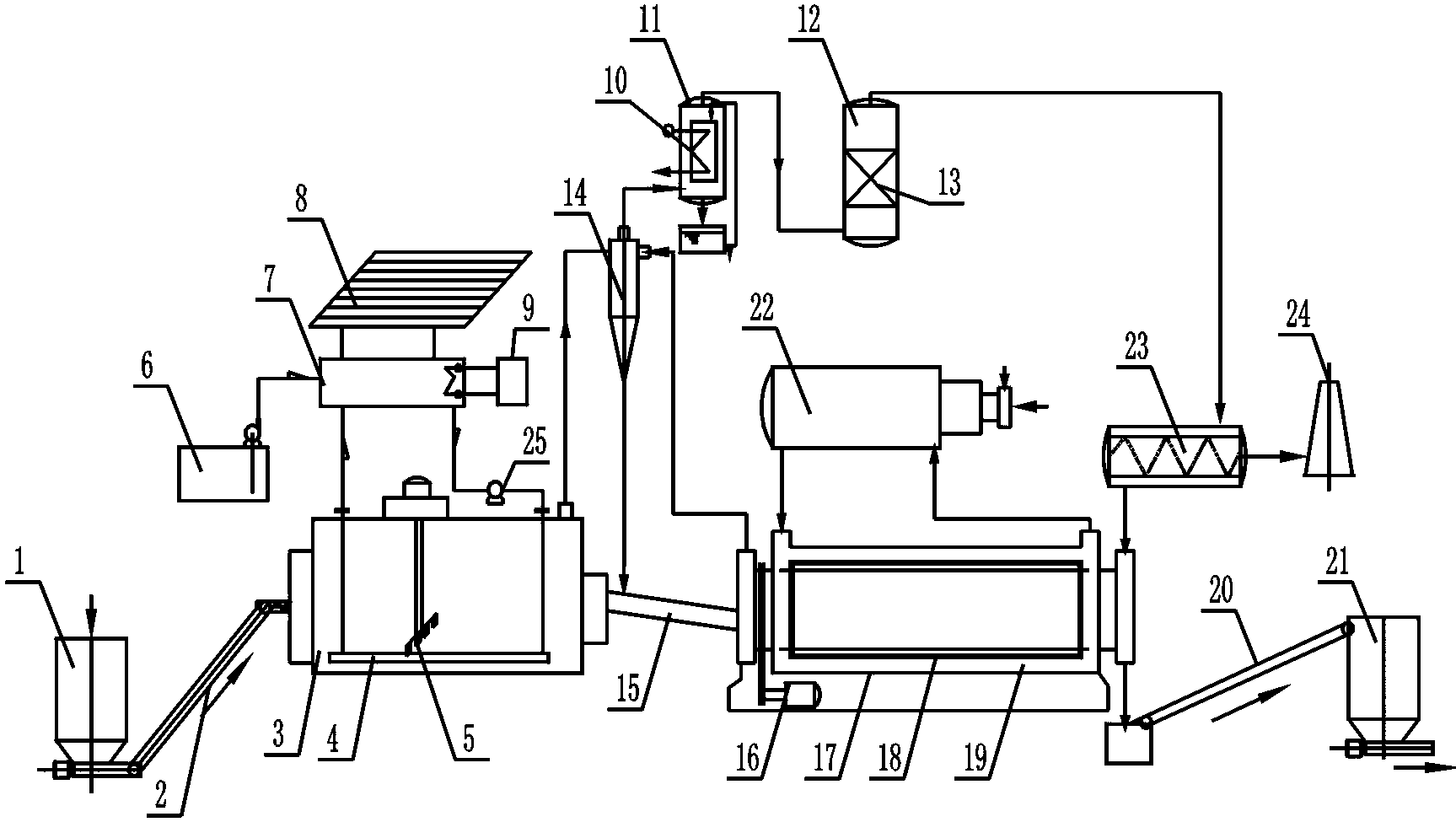

　　1.一種利用太陽能及余熱的節能污泥干化裝置，包括：濕污泥倉(1)、污泥蒸發器(3)、補水箱(6)、熱水箱(7)、太陽能集熱器(8)、電加熱器(9)、廢氣噴淋塔(11)、吸附器(12)、旋風分離器(14)、驅動裝置(16)、回轉式污泥干燥器(17)、干污泥倉(21)、余熱鍋爐(22)及廢氣燃燒器(23);其特征在于：所述濕污泥倉(1)與污泥蒸發器(3)之間設置有進料輸送機(2)，污泥蒸發器(3)與回轉式污泥干燥器(17)之間設置有進料輸送機(2);所述污泥蒸發器(3)內設置有翻料機(5);所述污泥蒸發器(3)的底部設置有熱交換水管(4)，熱交換水管(4)通過管道與熱水箱(7)連接，且熱水箱(7)通過管道與太陽能集熱器(8)連接，熱水箱(7)設置有電加熱器(9)。

　　2.根據權利要求1所述的一種利用太陽能及余熱的節能污泥干化裝置，其特征在于：所述補水箱(6)通過泵和管道與熱水箱(7)連接。

　　3.根據權利要求1所述的一種利用太陽能及余熱的節能污泥干化裝置，其特征在于：所述污泥蒸發器(3)和回轉式污泥干燥器(17)排氣口均通過管道與旋風分離器(14)連接。

　　4.根據權利要求1所述的一種利用太陽能及余熱的節能污泥干化裝置，其特征在于：所述旋風分離器(14)的出口通過管道依次與廢氣噴淋塔(11)、吸附器(12)、廢氣燃燒器(23)及煙囪(24)。

　　5.根據權利要求1所述的一種利用太陽能及余熱的節能污泥干化裝置，其特征在于：所述吸附器(10)設置有吸附填料(11)。

　　說明書

　　一種利用太陽能及余熱的節能污泥干化裝置

　　技術領域

　　本實用新型涉及一種利用太陽能及余熱的節能污泥干化裝置，屬于環保污泥處理技術領域。

　　背景技術

　　隨著城市工業廢水與生活污水的排放量日益增多，城市污水處理率也逐年提高，城市污水處理廠的污泥產量也急劇增加。污水處理廠要排放大量的剩余污泥，數量巨大的污泥需要做進一步處理，如果污泥得不到合理處理，將造成二次污染。一般的城市生活污水廠或廢水廠均產生大量污泥，通常的污泥處理方法是：將污泥經壓濾后，其含水率通常在80% 左右，高含水率的污泥大多用于填埋、高溫堆肥等，這就容易造成新的環境污染。而污泥的焚燒處理是最徹底的污泥解決方案，但含水率高的污泥不能直接焚燒，必須先進行脫水、干化或添加燃燒輔料，一般污泥焚燒前均要先進行干化。污水污泥的處理處置費用較高，在污水處理廠的全部建設費用中，用于處理污泥的占五分之一以上，污水污泥的成分很復雜，除含有大量的水分外，還含大量有用資源，目前對于城市污泥處理方法有多種，一般有填埋、焚燒和綜合利用，但在資源化利用之前，需對污泥進行預處理，進行調理，包括濃縮、脫水、干燥。經過干化后的污泥，可運用于土地改良，建材利用等。但是現有一些技術干化采用直接加熱，相比間接加熱會產生更多的廢氣。如何降低污泥的含水率，降低在脫水的能耗，在干化過程中還應避免二次污染產生，這是污泥處理的重要任務。

　　實用新型內容

　　本實用新型的目的在于提供一種利用太陽能及余熱的節能污泥干化裝置，利用太陽能和余熱對污泥進行間接加熱蒸發，采用蒸發廢氣閉路循環系統，可以進一步降低污泥含水率，具有高效節能，自動化程度高，有效避免二次污染產生的特點。

　　本實用新型的目的通過下述技術方案實現：一種利用太陽能及余熱的節能污泥干化裝置，包括：濕污泥倉、污泥蒸發器、補水箱、熱水箱、太陽能集熱器、電加熱器、廢氣噴淋塔、吸附器、旋風分離器、驅動裝置、回轉式污泥干燥器、干污泥倉、余熱鍋爐及廢氣燃燒器;其特征在于：所述濕污泥倉與污泥蒸發器之間設置有進料輸送機，污泥蒸發器與回轉式污泥干燥器之間設置有進料輸送機;所述污泥蒸發器內設置有翻料機;所述污泥蒸發器的底部設置有熱交換水管，熱交換水管通過管道與熱水箱連接，且熱水箱通過管道與太陽能集熱器連接，熱水箱設置有電加熱器。

　　所述補水箱通過泵和管道與熱水箱連接。

　　所述污泥蒸發器和回轉式污泥干燥器排氣口均通過管道與旋風分離器連接。

　　所述旋風分離器的出口通過管道依次與廢氣噴淋塔、吸附器、廢氣燃燒器及煙囪。

　　進一步的，所述吸附器設置有吸附填料。

　　綜上所述，本實用新型的有益效果是：利用太陽能熱源對污泥進行一次間接加熱蒸發，然后通過余熱鍋爐對污泥進行二次間接加熱蒸發，可以進一步降低污泥含水率，回轉式污泥干燥器可使一般污泥含水率約為80%很快降低到40%左右，明顯降低了污泥的含水量;并配有蒸發廢氣閉路循環系統，迅速帶走污泥蒸發的水分，降低熱能損失，具有高效熱能回收;本實用新型采用全封閉系統，設置有廢氣凈化系統，減少了污泥的二次污染，干化后污泥能到達資源化利用的要求。
