申請日2014.01.06
公開(公告)日2014.08.13
IPC分類號F23L15/00; F25B15/00
摘要
本實用新型提出了一種針對化工廠的廢水源不連續且含雜質的余熱回收系統，包括吸收式熱泵、前儲水罐、過濾系統、水泵、空氣預熱器以及板式換熱裝置，其中吸收式熱泵分為發生器部分、蒸發器部分、吸收器部分以及冷凝器部分，發生器部分的輸入為化工廠外接蒸汽，輸出為冷凝水;廢熱水通過前儲水罐變?yōu)檫B續的廢熱水，再經過濾裝置濾除雜質后，與板式換熱裝置相連，將自來水加熱，在蒸發器、水泵和板式換熱裝置之間形成循環水，清水通過吸收器和冷凝器、水泵以及空氣預熱器形成循環清水，循環清水通過吸收式熱泵后在空氣預熱器中進行換熱，將冷風加熱為熱風，本實用新型所述系統具有熱能回收利用效率高等優點。
權利要求書
1.一種針對化工廠的廢水源不連續且含雜質的余熱回收系統，其特征在于：包括吸收式熱泵、前儲水罐、過濾裝置、空氣預熱器、水泵以及板式換熱裝置，其中吸收式熱泵分為發生器部分、蒸發器部分、吸收器部分以及冷凝器部分，發生器部分的輸入為化工廠外接蒸汽，輸出為冷凝水;蒸發器部分的輸出與板式換熱裝置相連，蒸發器部分的輸入為自來水，自來水通過吸收式熱泵的蒸發器、水泵以及板式換熱裝置形成循環水，該循環水從板式換熱裝置吸熱，將熱量帶入蒸發器后釋放熱量，然后再回到板式換熱裝置吸熱;化工廠的廢熱水通過前儲水罐存儲后，變?yōu)檫B續的廢熱水，再經過過濾裝置濾除雜質后，與板式換熱裝置相連，通過板式換熱裝置換熱后變?yōu)榈蜏氐膹U熱水輸出;低溫清水作為吸收式熱泵的吸收器部分的輸入，吸收器部分的輸出與冷凝器的輸入相連，即廢熱水通過前儲水罐和過濾裝置后在板式換熱裝置中其熱量不斷被吸收，然后釋放到蒸發器中，這些熱量通過吸收式熱泵用來加熱進入吸收器的低溫清水;低溫清水經過吸收式熱泵換熱后，通過水泵變?yōu)榧訜岷蟮那逅�，�?jīng)過空氣預熱器后形成循環清水，循環清水在空氣預熱器中對冷風進行加熱，輸出熱風供給用戶。
說明書
一種針對化工廠的廢水源不連續且含雜質的余熱回收系統
技術領域
本實用新型涉及一種化工廠余熱回收裝置，尤其涉及針對化工廠的廢水源不連續且含雜質的余熱回收系統。
背景技術
對于化工廠來說，其產生的低溫廢水通過處理系統或直接排放會形成巨大的熱能損失，使化工廠能量利用率低下，不僅造成大量能源浪費，同時也嚴重地污染了環境。隨著熱泵技術的發展，特別是大型高溫水源熱泵的問世，使得化工廠低溫廢水余熱回收將成為可能。另外，吸收式熱泵式是依靠驅動熱源運行，吸收低溫?zé)嵩此臏囟葘⑵滢D(zhuǎn)移給中溫水的設備，在機組運行時是連續不斷地吸收低溫?zé)嵩吹臏囟鹊模钱?dāng)?shù)蜏責嵩此霈F(xiàn)斷流時，也就是不能連續提供熱量，而此時的機組仍然在不斷吸熱，那么吸收式熱泵低溫進水口前端的換熱器的溫度就會急劇下降，直至管內殘留的水結冰，水結成冰后體積會變大，從而撐破低溫?fù)Q熱裝置，整個系統癱瘓，而且目前的化工廠中的廢熱水存在大量雜質的問題，極大影響著板式換熱器的效率，無法充分利用現有廢熱水的熱量。而現有的熱空氣獲取方法是通過蒸汽加熱新風得到，這部分蒸汽需要花錢購買。
實用新型內容
本實用新型的技術解決問題是：針對現有技術中針對廢熱水源不連續且含雜質的余熱回收系統存在的問題，提供了一種針對化工廠的廢水源不連續且含雜質的余熱回收系統。

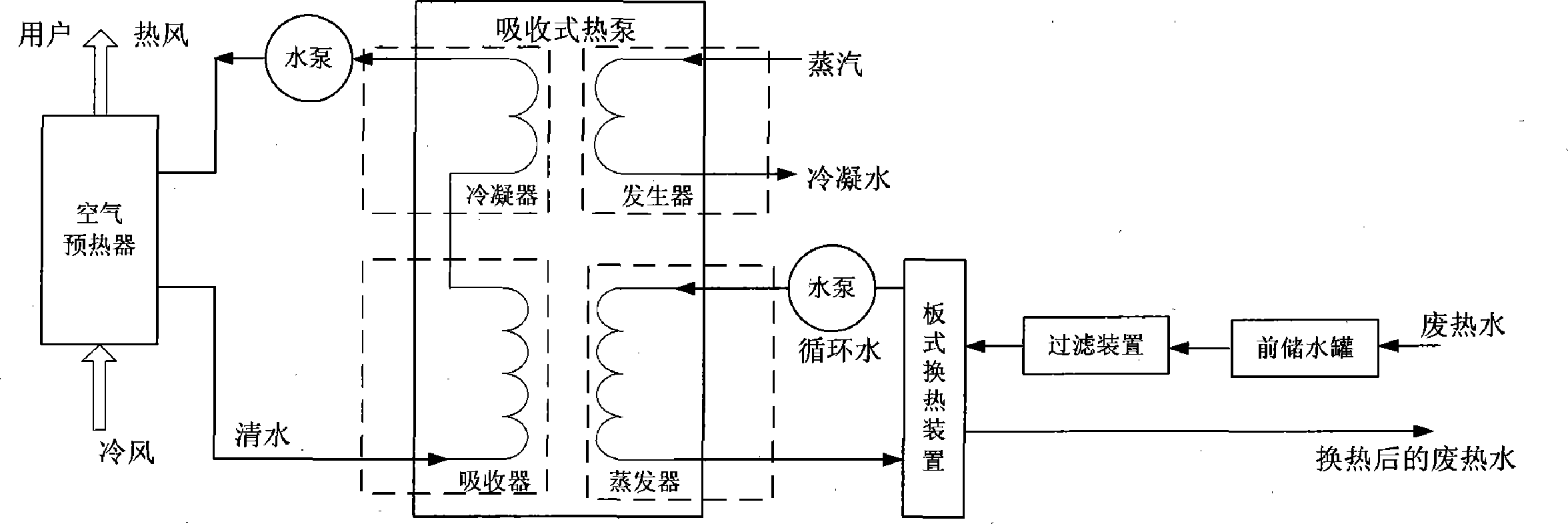

本實用新型的技術解決方案為：一種針對化工廠的廢水源不連續且含雜質的余熱回收系統，包括吸收式熱泵、前儲水罐、過濾裝置、空氣預熱器、水泵以及板式換熱裝置，其中吸收式熱泵分為發生器部分、蒸發器部分、吸 收器部分以及冷凝器部分，發生器部分的輸入為化工廠外接蒸汽，輸出為冷凝水;蒸發器部分的輸出與板式換熱裝置相連，蒸發器部分的輸入為自來水，自來水通過吸收式熱泵的蒸發器、水泵以及板式換熱裝置形成循環水，該循環水從板式換熱裝置吸熱，將熱量帶入蒸發器后釋放熱量，然后再回到板式換熱裝置吸熱;化工廠的廢熱水通過前儲水罐存儲后，變?yōu)檫B續的廢熱水，再經過過濾裝置濾除雜質后，與板式換熱裝置相連，通過板式換熱裝置換熱后變?yōu)榈蜏氐膹U熱水輸出;低溫清水作為吸收式熱泵的吸收器部分的輸入，吸收器部分的輸出與冷凝器的輸入相連，即廢熱水通過前儲水罐和過濾裝置后在板式換熱裝置中其熱量不斷被吸收，然后釋放到蒸發器中，這些熱量通過吸收式熱泵用來加熱進入吸收器的低溫清水;低溫清水經過吸收式熱泵換熱后，通過水泵變?yōu)榧訜岷蟮那逅�，�?jīng)過空氣預熱器后形成循環清水，循環清水在空氣預熱器中對冷風(新風)進行加熱，輸出熱風供給用戶，以滿足用戶要求，節約了這部分新風溫升所需要消耗的蒸汽，達到節能的目的。
本實用新型與現有技術相比的優點在于：本實用新型通過吸收式熱泵的熱交換方式實現余熱回收，回收化工廠的廢熱水，廢熱水通過前儲水罐存儲后，變?yōu)檫B續的廢熱水，再經過過濾裝置濾除雜質后，與板式換熱裝置相連，與板式換熱裝置后將自來水加熱形成循環水，使得清水通過吸收式熱泵升溫后通過空氣預熱器，將冷風加熱為熱風，以滿足用戶的工藝需求，整套系統實現不連續廢熱水的回收利用，提高熱能利用率，有效節約能源。
