申請日2014.01.06

　　公開(公告)日2014.08.13

　　IPC分類號F25B30/06; F25B27/02

　　摘要

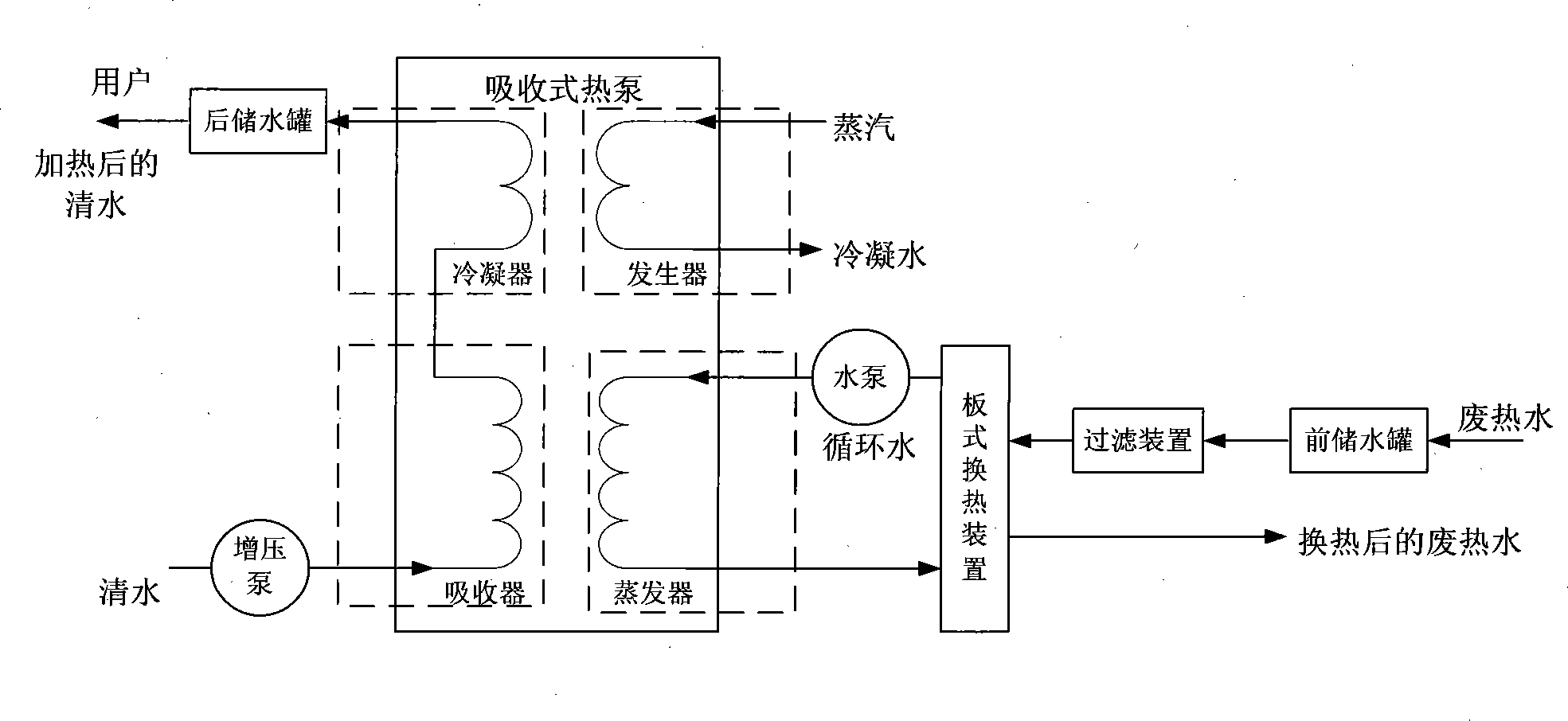

　　本實用新型提出了一種針對印染廠的低溫廢水不連續的余熱回收系統，包括吸收式熱泵、前儲水罐、過濾裝置、后儲水罐、水泵、增壓泵以及板式換熱裝置，其中非連續的印染廠廢熱水通過前儲水罐存儲后，變?yōu)檫B續的廢熱水，再通過過濾裝置去除雜質后，與板式換熱裝置相連，經過板式換熱裝置后變?yōu)榈蜏貜U水，自來水經過吸收式熱泵的蒸發器、水泵和板式換熱裝置形成循環水，低溫清水經過增壓泵后，通過吸收式熱泵的吸收器部分，進行吸熱后，經過吸收式熱泵的冷凝器部分輸出，輸出的高溫清水經過后儲水罐供給用戶，以滿足用戶所需工藝要求，本實用新型所述系統具有廢熱水利用連續，且熱能回收利用效率高，節能減排等優點。

　　權利要求書

　　1.一種針對印染廠的低溫廢水不連續的余熱回收系統，其特征在于：包括吸收式熱泵、前儲水罐、過濾裝置、后儲水罐、水泵、增壓泵以及板式換熱裝置，其中吸收式熱泵分為發生器部分、蒸發器部分、吸收器部分以及冷凝器部分，發生器部分的輸入為印染廠外接蒸汽，輸出為冷凝水;蒸發器部分的輸出與板式換熱裝置相連，蒸發器部分的輸入為自來水，自來水通過吸收式熱泵的蒸發器、水泵以及板式換熱裝置形成循環水，該循環水從板式換熱裝置吸熱，將熱量帶入蒸發器后釋放熱量，然后再回到板式換熱裝置吸熱;印染廠的廢熱水通過前儲水罐存儲后，變?yōu)檫B續的廢熱水，再經過過濾裝置濾除雜質后，作為板式換熱裝置的輸入，通過板式換熱裝置換熱后變?yōu)榈蜏氐膹U熱水輸出，即廢熱水通過前儲水罐和過濾裝置后在板式換熱裝置中其熱量不斷被吸收，然后釋放到蒸發器中，這些熱量通過吸收式熱泵用來加熱進入吸收器的低溫清水;低溫清水通過增壓泵后作為吸收式熱泵的吸收器部分的輸入，吸收器部分的輸出與冷凝器的輸入相連;加壓后的低溫清水經過吸收式熱泵換熱后作為冷凝器的輸出，變?yōu)榧訜岷蟮那逅�，�?jīng)過后儲水罐后，供給用戶。

　　說明書

　　一種針對印染廠的低溫廢水不連續的余熱回收系統

　　技術領域

　　本實用新型涉及一種印染廠余熱回收裝置，尤其涉及一種針對印染廠的低溫廢水不連續的余熱回收系統。

　　背景技術

　　印染廠低溫廢水通過處理系統或直接排放形成巨大的熱能損失，使印染廠能量利用率低下，不僅造成大量能源浪費，同時也嚴重地污染了環境。印染廠的廢水排放，是我國乃至世界普遍存在的問題。然而，隨著熱泵技術的發展，特別是大型高溫水源熱泵的問世，使得印染廠低溫廢水余熱回收將成為可能。另外，吸收式熱泵式是依靠驅動熱源運行，吸收低溫?zé)嵩此�的溫度將其轉移給中溫水的設備，在機組運行時是連續不斷地吸收低溫?zé)嵩吹臏囟鹊�，但是�?dāng)?shù)蜏責嵩此�出現斷流時，也就是不能連續提供熱量，而此時的機組仍然在不斷吸熱，那么吸收式熱泵低溫進水口前端的換熱器的溫度就會急劇下降，直至管內殘留的水結冰，水結成冰后體積會變大，從而撐破低溫?fù)Q熱裝置，整個系統癱瘓，而且目前的印染廠中的廢熱水存在非連續且含有大量雜質的問題，極大影響著板式換熱器的效率，難以滿足用戶對熱水不連續的需求。

　　實用新型內容

　　本實用新型的技術解決問題是：針對現有技術中用水所需不連續且廢熱水含雜質的問題，提供了一種針對印染廠的低溫廢水不連續的余熱回收系統。

　　本實用新型的技術解決方案為：一種針對印染廠的低溫廢水不連續的余熱回收系統，包括吸收式熱泵、前儲水罐、過濾裝置、后儲水罐、水泵、增壓泵以及板式換熱裝置，其中吸收式熱泵分為發生器部分、蒸發器部分、吸 收器部分以及冷凝器部分，發生器部分的輸入為印染廠外接蒸汽，輸出為冷凝水;蒸發器部分的輸出與板式換熱裝置相連，蒸發器部分的輸入為自來水，自來水通過吸收式熱泵的蒸發器、水泵以及板式換熱裝置形成循環水，該循環水從板式換熱裝置吸熱，將熱量帶入蒸發器后釋放熱量，然后再回到板式換熱裝置吸熱;印染廠的廢熱水通過前儲水罐存儲后，變?yōu)檫B續的廢熱水，再經過過濾裝置濾除雜質后，作為板式換熱裝置的輸入，通過板式換熱裝置換熱后變?yōu)榈蜏氐膹U熱水輸出，即廢熱水通過前儲水罐和過濾裝置后在板式換熱裝置中其熱量不斷被吸收，然后釋放到蒸發器中，這些熱量通過吸收式熱泵用來加熱進入吸收器的低溫清水;低溫清水通過增壓泵后作為吸收式熱泵的吸收器部分的輸入，吸收器部分的輸出與冷凝器的輸入相連;加壓后的低溫清水經過吸收式熱泵換熱后作為冷凝器的輸出，變?yōu)榧訜岷蟮那逅�，�?jīng)過后儲水罐后，供給用戶，以滿足用戶生產對用水不連續的要求，節約了這部分清水溫升所需要消耗的蒸汽，達到節能的目的。

　　本實用新型與現有技術相比的優點在于：本實用新型通過吸收式熱泵的熱交換方式實現余熱回收，回收印染廠廢熱水，廢熱水通過前儲水罐將廢熱水變?yōu)檫B續，然后經過過濾裝置可以將大量雜質濾除，提高板式換熱器的換熱效率，同時利用后儲水罐的儲水功能，以滿足用戶對生產工藝用水不連續的需求，整套系統實現廢水回收利用和供熱，提高廢水利用率，有效節約能源。
