申請日2014.01.06

　　公開(公告)日2014.08.13

　　IPC分類號F25B15/00

　　摘要

　　本實用新型提出了一種針對低溫廢水不連續的余熱回收系統，包括吸收式熱泵、前儲水罐、水泵、增壓泵以及板式換熱裝置，其中非連續的化工廠廢熱水通過前儲水罐存儲后，變?yōu)檫B續的廢熱水，再與板式換熱裝置相連，經過板式換熱裝置后變?yōu)榈蜏貜U水，自來水經過吸收式熱泵的蒸發器、水泵和板式換熱裝置形成循環水，低溫清水經過增壓泵后，通過吸收式熱泵的吸收器部分，進行吸熱后，經過吸收式熱泵的冷凝器部分輸出，輸出的高溫清水供給用戶，以滿足用戶所需工藝要求，本實用新型所述系統具有廢熱水利用連續，效率高，且熱能回收利用效率高，節能減排等優點。

　　權利要求書

　　1.一種針對低溫廢水不連續的余熱回收系統，其特征在于：包括吸收式熱泵、前儲水罐、水泵、增壓泵以及板式換熱裝置，其中吸收式熱泵分為發生器部分、蒸發器部分、吸收器部分以及冷凝器部分，發生器部分的輸入為化工廠外接蒸汽，輸出為冷凝水;蒸發器部分的輸出與板式換熱裝置相連，蒸發器部分的輸入為自來水，自來水通過吸收式熱泵的蒸發器、水泵以及板式換熱裝置形成循環水，該循環水從板式換熱裝置吸熱，將熱量帶入蒸發器后釋放熱量，然后再回到板式換熱裝置吸熱;化工廠的廢熱水通過前儲水罐后變?yōu)檫B續的廢熱水，作為板式換熱裝置的輸入，通過板式換熱裝置換熱后變?yōu)榈蜏氐膹U熱水排出，即廢熱水通過前儲水罐后在板式換熱裝置中其熱量不斷被吸收，然后釋放到蒸發器中，這些熱量通過吸收式熱泵用來加熱進入吸收器的低溫清水;低溫清水通過增壓泵后作為吸收式熱泵的吸收器部分的輸入，吸收器部分的輸出與冷凝器的輸入相連;加壓后的低溫清水經過吸收式熱泵換熱后作為冷凝器的輸出，變?yōu)榧訜岷蟮那逅��?/P>

　　說明書

　　一種針對低溫廢水不連續的余熱回收系統

　　技術領域

　　本實用新型涉及一種化工廠余熱回收裝置，尤其涉及一種針對低溫廢水不連續的余熱回收系統。

　　背景技術

　　對于化工廠來說，其產生的低溫廢水通過處理系統或直接排放會形成巨大的熱能損失，使化工廠能量利用率低下，不僅造成大量能源浪費，同時也嚴重地污染了環境。隨著熱泵技術的發展，特別是大型高溫水源熱泵的問世，使得化工廠低溫廢水余熱回收將成為可能。另外，吸收式熱泵式是依靠驅動熱源運行，吸收低溫熱源水的溫度將其轉移給中溫水的設備，在機組運行時是連續不斷地吸收低溫熱源的溫度的，但是當?shù)蜏責嵩此�出現斷流時，也就是不能連續提供熱量，而此時的機組仍然在不斷吸熱，那么吸收式熱泵低溫進水口前端的換熱器的溫度就會急劇下降，直至管內殘留的水結冰，水結成冰后體積會變大，從而撐破低溫換熱裝置，整個系統癱瘓，難以滿足用戶對熱水的需求。

　　實用新型內容

　　本實用新型的技術解決問題是：針對現有技術中廢熱水源不連續的問題，提供了一種針對低溫廢水不連續的余熱回收系統。

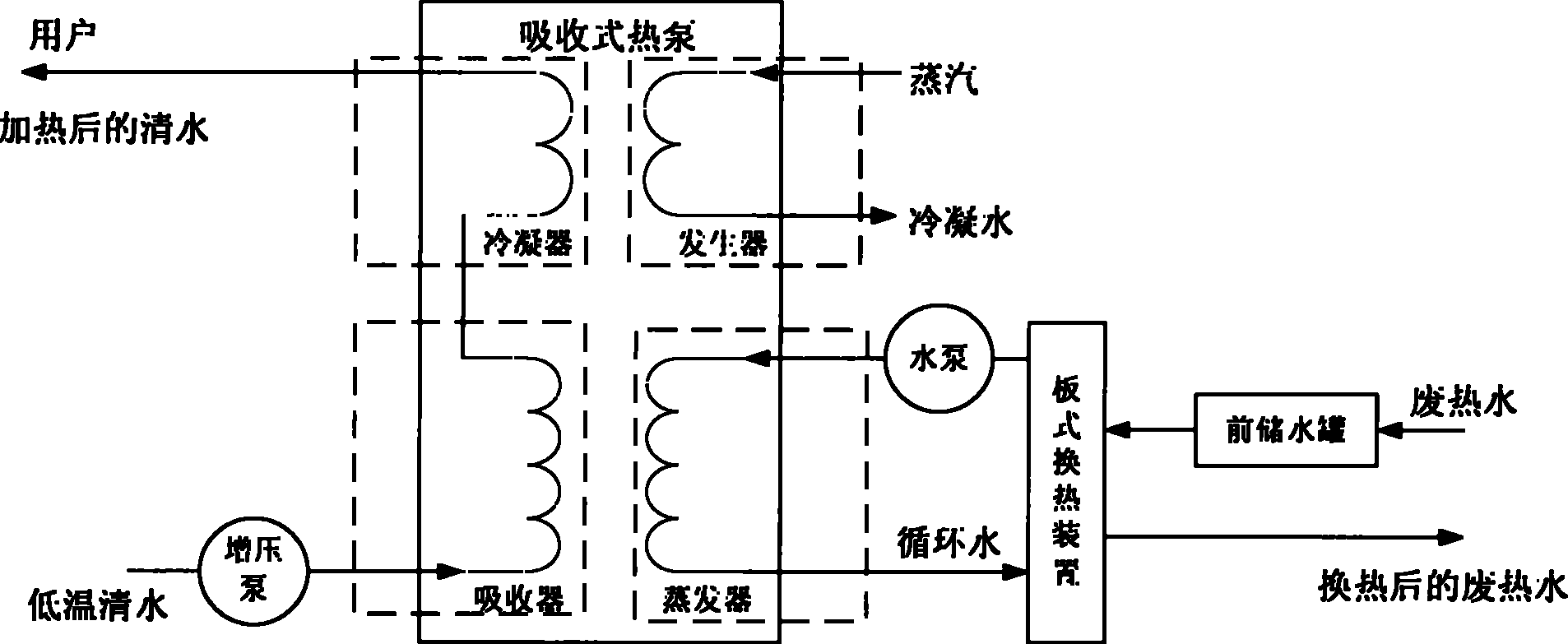

　　本實用新型的技術解決方案為：一種針對低溫廢水不連續的余熱回收系統，包括吸收式熱泵、前儲水罐、水泵、增壓泵以及板式換熱裝置，其中吸收式熱泵分為發生器部分、蒸發器部分、吸收器部分以及冷凝器部分，發生器部分的輸入為化工廠外接蒸汽，輸出為冷凝水;蒸發器部分的輸出與板式換熱裝置相連，蒸發器部分的輸入為自來水，自來水通過吸收式熱泵的蒸發器、水泵以及板式換熱裝置形成循環水，該循環水從板式換熱裝置吸熱，將 熱量帶入蒸發器后釋放熱量，然后再回到板式換熱裝置吸熱;化工廠的廢熱水通過前儲水罐后變?yōu)檫B續的廢熱水，作為板式換熱裝置的輸入，通過板式換熱裝置換熱后變?yōu)榈蜏氐膹U熱水排出，即廢熱水通過前儲水罐后在板式換熱裝置中其熱量不斷被吸收，然后釋放到蒸發器中，這些熱量通過吸收式熱泵用來加熱進入吸收器的低溫清水;低溫清水通過增壓泵后作為吸收式熱泵的吸收器部分的輸入，吸收器部分的輸出與冷凝器的輸入相連;加壓后的低溫清水經過吸收式熱泵換熱后作為冷凝器的輸出，變?yōu)榧訜岷蟮那逅�，然后供給用戶，以滿足用戶所需工藝要求，節約了這部分清水溫升所需要消耗的蒸汽，達到節能的目的。

　　本實用新型與現有技術相比的優點在于：本實用新型通過吸收式熱泵的熱交換方式實現余熱回收，回收化工廠非連續的廢熱水，同時利用前儲水罐的儲水功能，將化工廠的斷續工業廢水變?yōu)檫B續，以滿足用戶的工藝需求，整套系統實現廢水回收利用和供熱，提高廢水利用率，有效節約能源。
