申請日2014.01.06

　　公開(公告)日2015.07.08

　　IPC分類號B01D29/13; B01D29/70; C02F1/28; C02F1/42; C02F9/06

　　摘要

　　本發明提出了一種反沖洗水處理器，包括反沖洗過濾器組和半自動清洗過濾器;反沖洗過濾器組包括至少三個依次連接的過濾器，前一級過濾器的出水管與后一級過濾器的進水管相連，其中第一級過濾器的進水管通過進水閥與總進水管相連，最后一級過濾器的出水管與半自動清洗過濾器的進水管及反沖洗管相連，反沖洗管通過反沖洗閥與總進水管相連;過濾器底部設有反沖洗出水管，反沖洗出水管通過反沖洗出水閥與總反沖洗出水管相連。本發明具有反沖洗功能，減少拆卸，節省水資源;可以生產弱堿性水，改變水的酸堿度，調節人體pH值平衡;富氧，改善口感;結構簡單，無需用電，省工、省力、節約成本。

　　權利要求書

　　1.一種反沖洗水處理器，其特征在于：包括反沖洗過濾器組和半自動清洗 過濾器：

　　所述反沖洗過濾器組包括至少三個依次連接的過濾器，前一級過濾器的出 水管與后一級過濾器的進水管相連，其中第一級過濾器的進水管通過進水閥與 總進水管相連，最后一級過濾器的出水管與所述半自動清洗過濾器的進水管及 反沖洗管相連，所述反沖洗管通過反沖洗閥與總進水管相連;

　　所述過濾器底部設有反沖洗出水管，所述反沖洗出水管通過反沖洗出水閥 與總反沖洗出水管相連。

　　2.如權利要求1所述的一種反沖洗水處理器，其特征在于：所述半自動清 洗過濾器包括殼體，所述殼體上設有可拆卸的殼蓋，所述殼體內設有濾芯，所 述濾芯設有頂蓋和底蓋，所述濾芯與所述殼蓋頂部和所述殼體底部之間均留有 空隙;

　　所述濾芯內設有第一出水管，所述第一出水管穿過所述濾芯底部延伸至所 述殼體底部，并伸出至所述殼體外部，位于所述殼體外部的所述第一出水管上 設有閥門;位于所述殼體底部位置的所述第一出水管上設有密封墊;位于所述 濾芯底部與所述殼體底部之間的所述第一出水管上設有廢水進水口和彈簧，所 述第一出水管內的所述廢水進水口上部設有阻堵;

　　所述第一出水管位于所述濾芯內的部分帶有濾水孔，所述第一出水管的上 端伸出所述濾芯頂部;

　　所述殼蓋上設有進水管和第二出水管;所述第二出水管與所述第一出水管 的上端通過螺桿密封連接，且二者之間留有縫隙;

　　所述殼體內設有長度不小于所述濾芯長度的磨料塊，所述磨料塊與所述濾 芯外表面接觸;所述殼體內設有阻擋所述磨料塊的擋板。

　　3.如權利要求2所述的一種反沖洗水處理器，其特征在于：所述濾芯為硅 藻土濾芯。

　　4.如權利要求1-3任意一項所述的一種反沖洗水處理器，其特征在于：所 述反沖洗過濾器組包括至少一個采用電解球濾芯的過濾器。

　　5.如權利要求4所述的一種反沖洗水處理器，其特征在于：所述反沖洗過 濾器組包括至少一個采用離子交換樹脂濾芯的過濾器。

　　6.如權利要求5所述的一種反沖洗水處理器，其特征在于：所述反沖洗過 濾器組包括至少一個采用椰殼活性炭濾芯的過濾器。

　　7.如權利要求6所述的一種反沖洗水處理器，其特征在于：所述反沖洗過 濾器組包括5個過濾器。

　　8.如權利要求7所述的一種反沖洗水處理器，其特征在于：所述5個過濾 器和1個半自動清洗過濾器呈3個一排的兩列平行設置。

　　9.如權利要求8所述的一種反沖洗水處理器，其特征在于：所述進水閥和 所述反沖洗閥通過一個三通閥實現。

　　說明書

　　一種反沖洗水處理器

　　技術領域

　　本發明涉及凈水器領域，特別是涉及一種反沖洗水處理器。

　　背景技術

　　凈水器的濾芯在使用一段時間后，雜質會吸附在濾芯外表面或進入濾孔， 逐漸對濾芯形成堵塞，從而導致過濾和吸附效果明顯下降;而且，隨著濾芯截 留下來的雜質越來越多，往往會使濾芯雜質的污染程度超過飲用水本身的污染 程度，從而使濾芯成為新的污染源。凈水器的濾芯使用一段時間后需要進行清 洗和更換。

　　現有凈水器濾芯的清洗過程是將濾芯從凈水器內取出，在凈水器外部進行 清洗操作，清洗完畢之后再將其安裝到凈水器內。這種清洗方法費時費力，操 作復雜，而且，很容易會帶來二次污染，例如，人手拿濾芯時對濾芯的污染， 濾芯放置器皿也會對濾芯產生二次污染。目前也有極少數研發了帶有反沖洗功 能的凈水器，但是多數凈水器的反沖洗管路設計比較復雜，成本較高，清洗效 果不佳。

　　發明內容

　　本發明提出一種反沖洗水處理器，解決了現有技術中反沖洗管路設計復雜、 清洗效果不佳的問題。

　　本發明的技術方案是這樣實現的：

　　一種反沖洗水處理器，包括反沖洗過濾器組和半自動清洗過濾器：

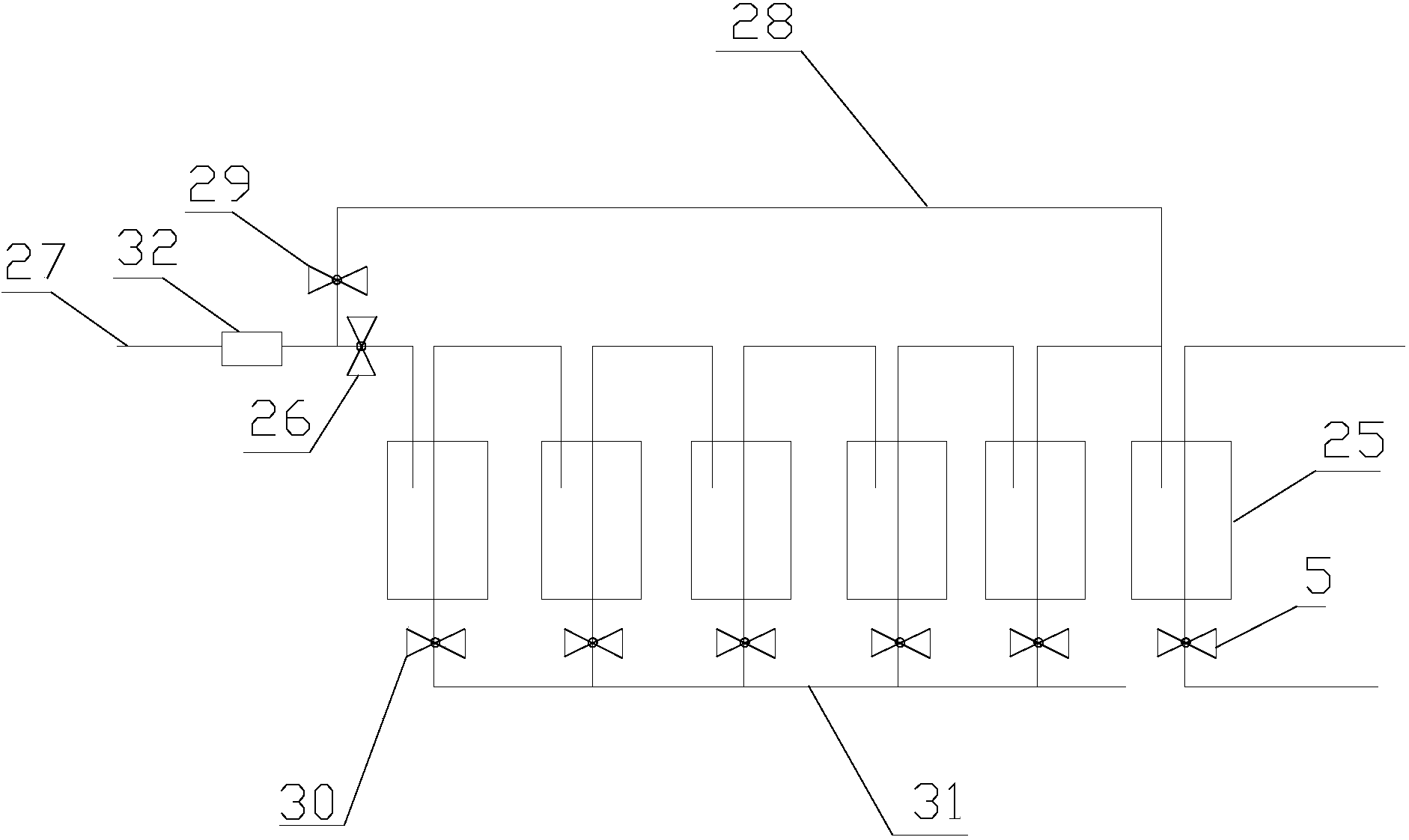

　　所述反沖洗過濾器組包括至少三個依次連接的過濾器，前一級過濾器的出 水管與后一級過濾器的進水管相連，其中第一級過濾器的進水管通過進水閥與 總進水管相連，最后一級過濾器的出水管與所述半自動清洗過濾器的進水管及 反沖洗管相連，所述反沖洗管通過反沖洗閥與總進水管相連;

　　所述過濾器底部設有反沖洗出水管，所述反沖洗出水管通過反沖洗出水閥 與總反沖洗出水管相連。

　　進一步地，所述半自動清洗過濾器包括殼體，所述殼體上設有可拆卸的殼 蓋，所述殼體內設有濾芯，所述濾芯設有頂蓋和底蓋，所述濾芯與所述殼蓋頂 部和所述殼體底部之間均留有空隙;

　　所述濾芯內設有第一出水管，所述第一出水管穿過所述濾芯底部延伸至所 述殼體底部，并伸出至所述殼體外部，位于所述殼體外部的所述第一出水管上 設有閥門;位于所述殼體底部位置的所述第一出水管上設有密封墊;位于所述 濾芯底部與所述殼體底部之間的所述第一出水管上設有廢水進水口和彈簧，所 述第一出水管內的所述廢水進水口上部設有阻堵;

　　所述第一出水管位于所述濾芯內的部分帶有濾水孔，所述第一出水管的上 端伸出所述濾芯頂部;

　　所述殼蓋上設有進水管和第二出水管;所述第二出水管與所述第一出水管 的上端通過螺桿密封連接，且二者之間留有縫隙;

　　所述殼體內設有長度不小于所述濾芯長度的磨料塊，所述磨料塊與所述濾 芯外表面接觸;所述殼體內設有阻擋所述磨料塊的擋板。

　　進一步地，所述濾芯為硅藻土濾芯。

　　進一步地，所述反沖洗過濾器組包括至少一個采用電解球濾芯的過濾器。

　　進一步地，所述反沖洗過濾器組包括至少一個采用離子交換樹脂濾芯的過 濾器。

　　進一步地，所述反沖洗過濾器組包括至少一個采用椰殼活性炭濾芯的過濾 器。

　　進一步地，所述反沖洗過濾器組包括5個過濾器。

　　進一步地，所述5個過濾器和1個半自動清洗過濾器呈3個一排的兩列平 行設置。

　　進一步地，所述進水閥和所述反沖洗閥通過一個三通閥實現。

　　本發明的有益效果為：

　　1、具有反沖洗功能，減少拆卸，節省水資源。

　　2、可以生產弱堿性水，改變水的酸堿度，調節人體PH值平衡;富氧，改 善口感，生產健康可口的活化水。

　　3、結構簡單，組合式集約化設計，體積小，便于擺放，可立放、仰放或側 放。

　　4、無需用電，省工、省力、節約成本。
