申請日2014.01.04

　　公開(公告)日2014.04.30

　　IPC分類號C02F1/72; C02F1/32

　　摘要

　　本發明公開了一種光催化水處理消毒設備，屬于環境工程中的水污染控制領域。該設備包括紫外線消毒器、進水泵、液體流量計、控制閥以及流量調節閥;其中，控制閥的兩端分別與原水管路和進水泵的吸口連接，進水泵的出水口連接流量調節閥，流量調節閥連接液體流量計，液體流量計連接紫外線消毒器;在所述的紫外線消毒器中添加負載光催化劑的載體，該載體為獨立部件，與紫外線消毒器規格匹配，便于安裝與拆卸。本發明利用光催化技術徹底殺死水體中微生物，抑制紫外線消毒工藝出水中微生物復活現象，并能夠降解水體中的有機污染物。這種光催化水處理消毒工藝具有潛在的實際應用價值，并對探索光催化在水處理消毒領域的實際應用途徑具有指導意義。

　　權利要求書

　　1.一種光催化水處理消毒設備，該設備包括紫外線消毒器、進水泵、液體流量計、 控制閥以及流量調節閥;其中，控制閥的兩端分別與原水管路和進水泵的吸口連 接，進水泵的出水口連接流量調節閥，流量調節閥連接液體流量計，液體流量計 連接紫外線消毒器;紫外燈位于紫外線消毒器內部中間，燈外套有石英套管;其 特征在于，在所述的紫外線消毒器中添加負載光催化劑的載體，該載體為獨立部 件，與紫外線消毒器規格匹配，便于安裝與拆卸，添加光催化載體的紫外線消毒 器即為光催化水處理消毒器。

　　2.根據權利要求1所述的光催化水處理消毒設備，其特征在于，所述的負載光催 化劑的載體為板狀結構或螺旋式片狀結構。

　　3.根據權利要求2所述的光催化水處理消毒設備，其特征在于，所述的負載光催 化劑的板狀結構載體以石英套管為中心呈輻射狀分布;催化劑載體緊貼光催化水 處理消毒設備的腔體內壁，其表面負載光催化劑并能接受紫外燈發出的垂直光源。

　　4.根據權利要求3所述的光催化水處理消毒設備，其特征在于，所述的催化劑載 體為圓柱筒結構，其與光催化水處理消毒設備的結構相適應。

　　5.根據權利要求4所述的光催化水處理消毒設備，其特征在于，在紫外燈石英套 管與環形筒狀催化劑載體結構之間，圍繞紫外燈石英套管輻射分布2-80片板狀結 構載體催化劑載體，每片厚度為0.1mm-5mm。

　　6.根據權利要求2所述的光催化水處理消毒設備，其特征在于，所述的負載光催 化劑的螺旋式片狀結構載體在光催化水處理消毒器內橫向排列，紫外燈及燈外石 英套管從螺旋式片狀結構載體中心穿過，螺旋式片狀結構載體外徑邊緣緊貼光催 化水處理消毒器內壁。

　　7.根據權利要求6所述的光催化水處理消毒設備，其特征在于，所述的光催化水 處理消毒器中負載光催化劑的螺旋式片狀結構載體的螺旋單元數為2-100，螺旋式 片狀結構載體與紫外燈石英套管的夾角為5°-85°。

　　8.根據權利要求1-7任一所述的光催化水處理消毒設備，其特征在于，所述的光 催化水處理消毒器外徑為25mm-2000mm。

　　9.根據權利要求1-7任一所述的光催化水處理消毒設備，其特征在于，所述的光 催化水處理消毒器的腔體外殼材料為不銹鋼、玻璃鋼、聚四氟乙烯或PVC。

　　10.根據權利要求8任一所述的光催化水處理消毒設備，其特征在于，所述的光 催化水處理消毒器的腔體外殼材料為不銹鋼、玻璃鋼、聚四氟乙烯或PVC。

　　說明書

　　一種光催化水處理消毒設備

　　技術領域

　　本發明屬于環境工程中的水污染控制領域，涉及到一種光催化技術結合紫外 線消毒工藝進行光催化水處理消毒設備。

　　背景技術

　　在各類供水系統以及城鎮污水處理系統中，消毒都是保證水質安全的必備工 藝。紫外線消毒技術在實際水體消毒處理中應用廣泛，但是由于紫外線消毒的原 理是改變微生物的DNA結構，使其喪失繁殖能力，不能徹底殺死微生物，因此紫 外線消毒的出水常有微生物復活現象，存在安全隱患。為了解決上述紫外線消毒 過程中的一系列問題，人們研究了光催化氧化技術在水處理消毒領域的作用以及 效果。光催化技術被認為是當今最具發展前景的新技術之一。光催化技術用于水 體消毒過程的原理是，利用光子誘導產生的強氧化性空穴或與水反應生成的羥基 自由基分解破壞菌類等微生物的細胞壁或細胞膜結構，使細胞質流出，流出的細 胞質以及遺傳物質經光催化作用后也都被氧化分解，最終導致微生物的死亡。運 用光催化技術對水體進行消毒的優勢在于，光催化氧化技術環境友好，無二次污 染，能夠氧化分解絕大多數污染物。

　　在光催化消毒領域中，光催化劑的形式，目前主要分為兩種：懸浮型光催化 劑以及負載型光催化劑。在實際應用中，懸浮型的光催化劑催化活性更高，與水 體中的微生物接觸更充分，因此消毒效果比較好;但缺點是催化劑回收困難，并 且不適用于連續反應方式。而負載型光催化劑的優勢在于解決了懸浮式光催化劑 回收困難的問題。但其主要問題是，與水體中微生物接觸不充分，催化活性不高。 此外，光催化劑負載的機械強度不夠，易導致催化劑從載體脫落，造成催化劑流 失甚至污染水質等問題。

　　實際水體中含有多種有害微生物，人們針對水體中的一些有害病菌及病毒， 分別研究了光催化對水體中隱孢子蟲，綠膿桿菌，選擇性食源致病菌，噬菌體， 植物病原體，膠囊狀的胞外聚合物物質，大腸桿菌，諾瓦克病毒等微生物的去除 作用。光催化消毒技術對于水體中微生物具有廣譜消毒性，但是目前的研究進展 都是停留在固定反應器、小處理量階段，沒有針對實際的流動態水體進行實驗研 究。

　　從上述可以看出，人們從催化劑的形式，催化劑針對不同微生物等方面開展 了相關研究。雖然從各個角度論證了光催化用于水體消毒的原理以及消毒效果， 但是現有技術普遍停留在間歇處理階段。因此，這種“靜態”反應方法不適用于 連續流動水體消毒處理，距離實際應用還有很大一段距離。此外，粉末狀催化劑 的回收困難以及負載型光催化復合材料機械強度不夠?qū)е碌拇呋瘎┟撀涞葐栴}也 抑制了光催化消毒技術的實用化。并且針對水體中含有的有機污染物，單獨的紫 外線技術不能夠?qū)⑵淙コ��?/P>

　　發明內容

　　針對現有技術的不足，本發明的目的是在紫外線消毒工藝上添加具有光催化 功能的部件，制造光催化水處理消毒設備。本發明利用光催化氧化技術消毒原理， 抑制紫外線消毒工藝出水中微生物的復活現象，并能夠去除水體中的有機污染物。

　　一種光催化水處理消毒設備，技術方案是：

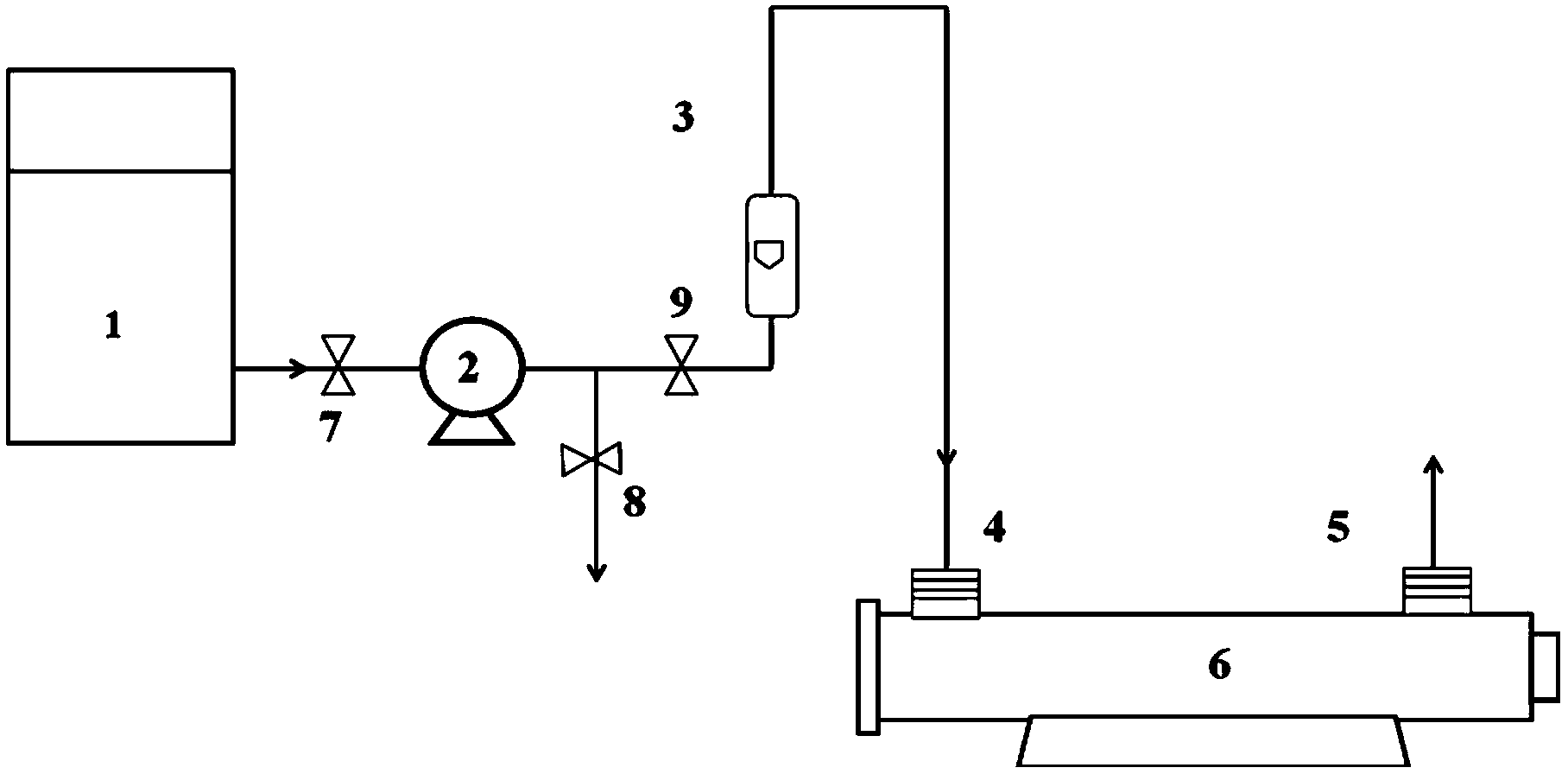

　　該設備包括紫外線消毒器、進水泵、液體流量計、控制閥以及流量調節閥; 其中，控制閥的兩端分別與原水管路和進水泵的吸口連接，進水泵的出水口連接 流量調節閥，流量調節閥連接液體流量計，液體流量計連接紫外線消毒器;紫外 燈位于紫外線消毒器內部中間，燈外套有石英套管;在所述的紫外線消毒器中添 加負載光催化劑的載體，該負載光催化劑的載體為獨立部件，其規格與紫外線消 毒器匹配，可獨立安裝和拆卸，這種添加光催化載體的紫外線消毒器即為光催化 水處理消毒器。

　　負載光催化劑的載體為板狀結構或螺旋式片狀結構;將負載光催化劑的板狀 結構載體或螺旋式片狀結構載體置于紫外線消毒設備中;紫外燈位于光催化水處 理消毒器腔體中間，由石英套管保護;在紫外燈石英套管與光催化水處理消毒器 腔體內壁之間設置負載光催化劑的板狀結構載體或螺旋式片狀結構載體。

　　在紫外線消毒器中添加負載光催化劑的載體，在紫外消毒作用進行的同時， 光催化作用產生的強氧化性空穴或羥基自由基·OH(典型光催化劑TiO2空穴的標 準電極電位為3.0V，·OH自由基的標準電極電位為2.8V，是除氟以外最強的氧化 物種)分解破壞菌類等微生物的細胞壁或細胞膜結構，使細胞質流出，流出的細胞 質以及遺傳物質經光催化作用后繼續被氧化分解，最終導致微生物的徹底死亡， 抑制了微生物的復活現象。同時，水體中的有機污染物與載體表面光催化劑產生 的高氧化性空穴或羥基自由基·OH接觸，進而被氧化分解。

　　針對不同的進水水質情況以及水質排放標準，在光催化水處理消毒器中，紫 外燈管數量可根據實際處理需求進行增加，此外多個光催化水處理消毒器可根據 實際情況采取串聯或者并聯方式連接。

　　本發明有益效果是：將光催化氧化技術耦合到紫外線消毒工藝中，利用光催 化技術徹底殺死水體中微生物，其抑制紫外線消毒工藝出水中微生物復活現象， 并能夠降解水體中的有機污染物。這種光催化水處理消毒工藝具有潛在的實際應 用價值，并對探索光催化在水處理消毒領域的實際應用途徑具有指導意義。
