申請日2013.10.24

　　公開(公告)日2014.04.09

　　IPC分類號C02F1/40; C02F1/20; C02F1/52

　　摘要

　　本實用新型適用于油田污水處理領域，提供了一種凈化油田污水的裝置，包括依次連接的油田污水入口、緩沖池、重力分離器，以及分別與所述重力分離器連接的儲氣罐、污油出口、污水出口和沉砂出口。本實用新型的裝置與現有的油田污水處理裝置相比，結構簡單，成本低，處理液量大。

　　權利要求書

　　1.一種凈化油田污水的裝置，其特征在于，包括依次連接的油 田污水入口、緩沖池、重力分離器，以及分別與所述重力分離器連接 的儲氣罐、污油出口、污水出口和沉砂出口。

　　2.如權利要求1所述的裝置，其特征在于，所述重力分離器包 括氣液分流器、儲油室、儲水室。

　　3.如權利要求1所述的裝置，其特征在于，所述裝置還包括與 所述污水出口連接的干凈水出口。

　　說明書

　　凈化油田污水的裝置

　　技術領域

　　本實用新型屬于油田污水處理領域，尤其涉及一種凈化油田污水 的裝置。

　　背景技術

　　石油開采業是國民經濟的重要基礎產業和支柱產業，為國家所重 點鼓勵發展產業。但在油田開發生產過程中，會產生廢氣、廢水和沉 砂等污染物，對環境造成一定影響。其中廢水和油泥砂等屬于危險廢 物，如果處置不當會對環境造成嚴重污染。

　　實用新型內容

　　本實用新型實施例的目的在于提供一種凈化油田污水的裝置，旨 在解決現有的油田污水污染的問題。

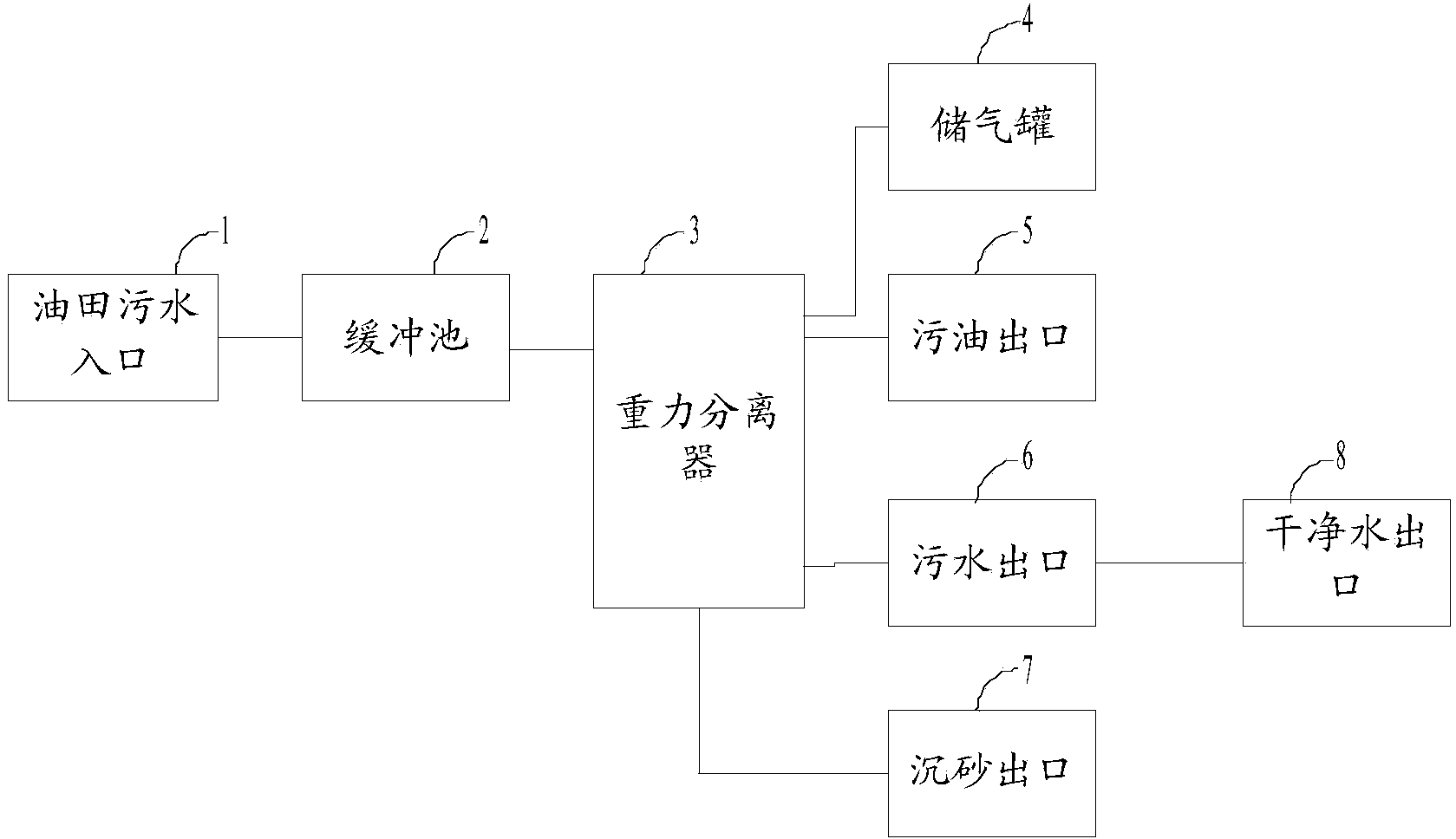

　　本實用新型實施例是這樣實現的，一種凈化油田污水的裝置，包 括依次連接的油田污水入口、緩沖池、重力分離器，以及分別與所述 重力分離器連接的儲氣罐、污油出口、污水出口和沉砂出口。

　　進一步地，所述重力分離器包括氣液分流器、儲油室、儲水室。

　　進一步地，所述裝置還包括與所述污水出口連接的干凈水出口。

　　本實用新型結構簡單、處理液量大、成本低，利用該裝置可以將 油田污水中的污油、廢氣、沉砂從污水中分離出來，再在污水中加入 藥劑，可以將污水處理成符合國家排放標準的干凈水。
