申請日2013.10.24

　　公開(公告)日2014.02.12

　　IPC分類號C02F9/10

　　摘要

　　本發明涉及酚氨煤氣化污水處理方法，該方法包括4步：單塔注堿汽提脫酸脫氨、沉降過濾、萃取脫酚、萃余相溶劑脫除及閃蒸換熱。酚氨煤氣化污水按比例分冷、熱兩股，分別從汽提塔頂部和中上部進入汽提塔中，熱進料為汽提塔塔底出來的脫氨、脫酸性氣體后的污水經過閃蒸產生的蒸汽直接加熱預處理污水的流股;汽提塔塔頂出來的為酸性氣體，側線采出混合氣經過三級分凝得到高濃度的氨氣;側線以下位置注堿將銨鹽轉換為游離氨以除去;脫除氨和酸性氣體的汽提塔釜液經過閃蒸降溫后與二異丙醚逆流萃取脫酚，通過溶劑回收塔和水汽提塔回收萃取劑，并得到副產物粗酚。本發明保證煤氣化污水處理達標的同時降低了污水處理能耗。

　　權利要求書

　　1.酚氨煤氣化污水處理方法，其特征在于：該方法包括以下步驟：

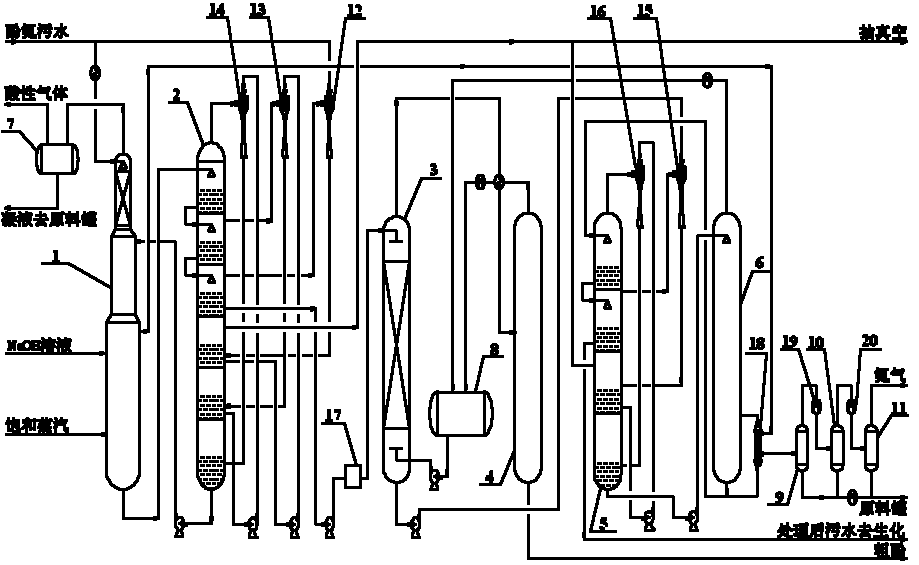

　�、賳嗡�汽提脫酸脫氨：自污水泵來的酚氨煤氣化污水分成兩股進入帶側線抽出的汽提塔(1)內：一股原料水經過降溫冷卻至30~50℃后，作為冷進料進入汽提塔(1)塔頂?shù)奶盍隙紊喜�，塔頂操作壓力�?.2~0.6MPa，操作溫度為40~80℃;另一股原料水與進入閃蒸塔(2)中的脫酸脫氨后的污水閃蒸出來的蒸汽進行三次換熱后作為熱進料進入汽提塔(1)填料段下第一層塔盤;所述原料水冷進料與熱進料的重量比為0.1~1:1;冷進料經汽提塔(1)塔頂?shù)奶盍隙挝�收氨氣后與熱進料會合，與汽提塔(1)塔釜內的蒸汽進行逆流汽提脫酸脫氨，在側線以下3~15塊塔板位置將重量百分比為30%~50%的NaOH溶液加入到汽提塔(1)內，將銨根離子轉換為游離氨脫除;加入NaOH溶液的量與污水的質量比為2~4：1000;從汽提塔(1)塔頂出來的混合氣體進入分凝罐(7)中，酸性氣體從分凝罐(7)頂部排出，液相回到原料罐內;從側線抽出的混合氣經過三級分凝得到高濃度氨氣，凝液回原料罐;從塔底出來的脫酸脫氨后的污水進入閃蒸塔(2)中進行閃蒸降溫，汽提塔塔底壓力為0.35~0.65MPa，溫度為120~170℃;

　�、诔两颠^濾：從汽提塔(1)塔底出來的脫酸脫氨后的污水經過閃蒸降溫至40~70℃后進入沉降池(17)內進行沉降，沉降后的上清液進入萃取塔(3)中，濃漿經過過濾分離后進行排渣;

　�、圯腿∶摲樱洪W蒸降溫至40~70℃的脫酸脫氨后的污水經沉降過濾除去雜質后進入萃取塔(3)頂部，與二異丙醚進行逆流萃取;二異丙醚與污水的體積之比為1:5~10;萃取塔(3)塔頂出來的萃取相進入到溶劑回收塔(4)中，溶劑回收塔(4)塔頂操作壓力0.1~0.2MPa，溫度55~120℃，塔底操作壓力為0.1~0.2MPa，溫度為200~220℃，回流比為0.2~0.6;溶劑回收塔(4)塔頂出來的二異丙醚送至溶劑回收罐(8)中循環使用，從其塔底采出粗酚;

　�、茌陀嘞嗳軇┟摮�及閃蒸換熱：將萃取塔(3)塔底出來的萃余相與進入水閃蒸塔(5)中的脫除二異丙醚后的萃余相閃蒸出來的蒸汽兩次換熱后進入水汽提塔(6)中進行二異丙醚的汽提脫除，脫除二異丙醚的萃余相經過水閃蒸塔(5)閃蒸降溫后送到后續生化處理系統，從水汽提塔(6)塔頂出來的二異丙醚進入溶劑回收罐(8)中，水汽提塔(6)塔頂操作壓力0.1~0.2MPa，溫度60~100℃，塔底操作壓力為0.1~0.2MPa，溫度為100~120℃。

　　2.如權利要求1所述的酚氨煤氣化污水處理方法，其特征在于：步驟①中所述另一股原料水與進入閃蒸塔(2)中的脫酸脫氨后的污水閃蒸出來蒸汽的換熱工藝為：另一股原料水進入文丘里噴射器Ⅰ(12)與閃蒸塔(2)三級閃蒸段閃蒸出來的蒸汽換熱后進入閃蒸塔(2)一級混合段進行不凝氣分離，分離出來的不凝氣經真空泵排出，一次換熱后的另一股原料水經離心泵進入文丘里噴射器Ⅱ(13)與閃蒸塔(2)二級閃蒸段閃蒸出來的蒸汽再次換熱后進入閃蒸塔(2)二級混合段，再次換熱后的另一股原料水經離心泵進入文丘里噴射器Ⅲ(14)與閃蒸塔(2)一級閃蒸段閃蒸出來的蒸汽又一次換熱后進入閃蒸塔(2)三級混合段中，又一次換熱后的另一股原料水作為熱進料經離心泵進入汽提塔(1)填料段下第一層塔盤;其中一級閃蒸段操作壓力：0.10~0.25MPa，二級閃蒸段操作壓力：-0.05~0.1MPa;三級閃蒸段操作壓力：-0.085~-0.06MPa。

　　3.如權利要求1所述的酚氨煤氣化污水處理方法，其特征在于：步驟①中所述側線抽出的混合氣的重量占冷熱原料水總進料重量的8~15%;側線抽出的混合氣經過三級分凝產生氨氣，其中，一級分凝(18，9)的操作壓力為0.4~0.5MPa，操作溫度為120~150℃;二級分凝(19，10)的操作壓力為0.35~0.4MPa，操作溫度為70~115℃;三級分凝(20，11)的操作壓力為0.20~0.35MPa，操作溫度為30~50℃。

　　4.如權利要求1所述的酚氨煤氣化污水處理方法，其特征在于：步驟④中所述萃取塔(3)塔底出來的萃余相與進入水閃蒸塔(5)中的脫除溶劑后的萃余相閃蒸出來的蒸汽的換熱工藝為：從萃取塔(3)塔底出來的萃余相進入文丘里噴射器Ⅳ(15)與水閃蒸塔(5)二級閃蒸段閃蒸出來的蒸汽換熱后進入水閃蒸塔(5)一級混合段進行不凝氣分離，分離出來的不凝氣經真空泵排出，一次換熱后的萃余相經離心泵進入文丘里噴射器Ⅴ(16)中與水閃蒸塔(5)一級閃蒸段閃蒸出來的蒸汽再次換熱后進入水閃蒸塔(5)二級混合段中，其中，水閃蒸塔(5)的一、二級閃蒸段的操作壓力分別為：-0.05~0.1MPa、-0.085~-0.06MPa。

　　說明書

　　酚氨煤氣化污水處理方法

　　技術領域

　　本發明涉及煤氣化污水處理技術領域，尤其涉及酚氨煤氣化污水處理方法。

　　背景技術

　　我國是個煤炭大國，隨著石油資源的日益短缺，煤制油、煤制氣等煤化工行業方興未艾，隨之而來的是嚴重的環境污染問題。煤氣化過程中產生了大量的高污染污水，其污水來自于煤氣洗滌時產生的，污水的成分復雜，其中污染物質主要有氨、二氧化碳、單元酚、多元酚、脂肪酸等，還含有少量的硫化氫等污染物，同時還含有一定量的無機鹽和粉塵。此類污水如果未經處理排放將對環境造成巨大的破壞。環保一票否決制是國家對環境保護力度加大的舉措，因此煤氣化、焦化污水處理是否達標將嚴重影響我國煤氣化、焦化的發展進程。

　　由于主要污染物都是極性物質，并且氨、二氧化碳和硫化氫在水溶液中均為揮發性的弱電解質，污水中的H2S、CO2等酸性氣體會對處理過程造成干擾，造成設備腐蝕、結垢，而高濃度的氨對微生物有抑制作用，影響后續的生化處理。對該類污水，國內外普遍采用化工分離流程與生化處理相結合的方式來處理。煤氣化污水現有的化工分離流程一般包括脫酸、脫氨、萃取及溶劑回收單元，以除去酸性氣體，回收酚、氨等。污水經過閃蒸、沉降等預處理后除去煤焦油和部分輕油，進入脫酸塔以脫除CO2、H2S等酸性氣體，然后進入萃取塔萃取脫酚。萃取后的污水再經脫氨和溶劑回收進入到生化處理工段進入到生化處理。

　　目前在煤化工污水處理方面的主要工藝都或多或少的存在以下幾個方面的問題：1、脫酸工藝不合理，污水中溶解的離子態的二氧化碳、硫化氫等酸性氣體不能經濟有效的轉化為游離態，酸性氣體的殘存量過高;2、脫氨時，氨、酚的分離不徹底，致使氨產品中酚和酸性氣體含量高，加大后續氨精制的負荷;3、由于污水中含有一定量的懸浮物，致使換熱器等設備結垢嚴重，換熱器換熱效果差，導致污水處理能耗高，且脫氨后進行萃取的污水溫度高，仍需要后續采用冷卻器冷卻處理，消耗大量的循環冷卻水。因此，煤氣化污水處理裝置雖然能夠?qū)崿F(xiàn)污水達標排放，但是能耗及操作費用高，造成生產成本居高不下，企業無法承受。所以煤氣化污水技術的發展已經成為煤化工發展的制約因素之一，如何在保證煤氣化污水處理達標的同時，降低污水處理能耗是需要迫切解決的問題。

　　發明內容

　　本發明所要解決的技術問題是提供一種在保證煤氣化污水處理達標的同時降低污水處理能耗的酚氨煤氣化污水處理方法。

　　為解決上述問題，本發明所述的酚氨煤氣化污水處理方法，其特征在于：該方法包括以下步驟：

　　①單塔汽提脫酸脫氨：自污水泵來的酚氨煤氣化污水分成兩股進入帶側線抽出的汽提塔內：一股原料水經過降溫冷卻至30~50℃后，作為冷進料進入汽提塔塔頂?shù)奶盍隙紊喜�，塔頂操作壓力�?.2~0.6MPa，操作溫度為40~80℃;另一股原料水與進入閃蒸塔中的脫酸脫氨后的污水閃蒸出來的蒸汽進行三次換熱后作為熱進料進入汽提塔填料段下第一層塔盤;所述原料水冷進料與熱進料的重量比為0.1~1:1;冷進料經汽提塔塔頂?shù)奶盍隙挝�收氨氣后與熱進料會合，與汽提塔塔釜內的蒸汽進行逆流汽提脫酸脫氨，在側線以下3~15塊塔板位置將重量百分比為30%~50%的NaOH溶液加入到汽提塔內，將銨根離子轉換為游離氨脫除;加入NaOH溶液的量與污水的質量比為2~4：1000;從汽提塔塔頂出來的混合氣體進入分凝罐中，酸性氣體從分凝罐頂部排出，液相回到原料罐內;從側線抽出的混合氣經過三級分凝得到高濃度氨氣，凝液回原料罐;從塔底出來的脫酸脫氨后的污水進入閃蒸塔中進行閃蒸降溫，汽提塔塔底操作壓力為0.35~0.65MPa，溫度為120~170℃;

　�、诔两颠^濾：從汽提塔塔底出來的脫酸脫氨后的污水經過閃蒸降溫至40~70℃后進入沉降池內進行沉降，沉降后的上清液進入萃取塔中，濃漿經過過濾分離后進行排渣;

　�、圯腿∶摲樱洪W蒸降溫至40~70℃的脫酸脫氨后的污水經沉降過濾除去雜質后進入萃取塔頂部，與二異丙醚進行逆流萃取;二異丙醚與污水的體積之比為1:5~10;萃取塔塔頂出來的萃取相(主要成分為粗酚和二異丙醚)進入到溶劑回收塔中，溶劑回收塔塔頂操作壓力為0.1~0.2MPa，溫度為55~120℃，塔底操作壓力為0.1~0.2MPa，溫度為200~220℃，回流比為0.2~0.6;溶劑回收塔塔頂出來的二異丙醚送至溶劑回收罐中循環使用，從其塔底采出粗酚;

　　④萃余相溶劑脫除及閃蒸換熱：將萃取塔塔底出來的萃余相(主要成分為水和少量的二異丙醚)與進入水閃蒸塔中的脫除二異丙醚后的萃余相閃蒸出來的蒸汽兩次換熱后進入水汽提塔中進行二異丙醚的汽提脫除，脫除二異丙醚的萃余相經過水閃蒸塔閃蒸降溫后送到后續生化處理系統，從水汽提塔塔頂出來的二異丙醚進入溶劑回收罐中，水汽提塔塔頂操作壓力為0.1~0.2MPa，溫度為60~100℃，塔底操作壓力為0.1~0.2MPa，溫度為100~120℃。

　　步驟①中所述另一股原料水與進入閃蒸塔中的脫酸脫氨后的污水閃蒸出來蒸汽的換熱工藝為：另一股原料水進入文丘里噴射器Ⅰ與閃蒸塔三級閃蒸段閃蒸出來的蒸汽換熱后進入閃蒸塔一級混合段進行不凝氣分離，分離出來的不凝氣經真空泵排出，一次換熱后的另一股原料水經離心泵進入文丘里噴射器Ⅱ與閃蒸塔二級閃蒸段閃蒸出來的蒸汽再次換熱后進入閃蒸塔二級混合段，再次換熱后的另一股原料水經離心泵進入文丘里噴射器Ⅲ與閃蒸塔一級閃蒸段閃蒸出來的蒸汽又一次換熱后進入閃蒸塔三級混合段中，又一次換熱后的另一股原料水作為熱進料經離心泵進入汽提塔填料段下第一層塔盤;其中一級閃蒸段操作壓力：0.10~0.25MPa，二級閃蒸段操作壓力：-0.05~0.1MPa;三級閃蒸段操作壓力：-0.085~-0.06MPa。

　　步驟①中所述側線抽出的混合氣的重量占冷熱原料水總進料重量的8~15%;側線抽出的混合氣經過三級分凝生產氨氣，其中，一級分凝的操作壓力為0.4~0.5MPa，操作溫度為120~150℃;二級分凝的操作壓力為0.35~0.4MPa，操作溫度為70~115℃;三級分凝的操作壓力為0.20~0.35MPa，操作溫度為30~50℃。

　　步驟④中所述萃取塔塔底出來的萃余相與進入水閃蒸塔中的脫除二異丙醚后萃余相閃蒸出來的蒸汽的換熱工藝為：從萃取塔塔底出來的萃余相進入文丘里噴射器Ⅳ與水閃蒸塔二級閃蒸段閃蒸出來的蒸汽換熱后進入水閃蒸塔一級混合段進行不凝氣分離，分離出來的不凝氣經真空泵排出，一次換熱后的萃余相經離心泵進入文丘里噴射器Ⅴ中與水閃蒸塔一級閃蒸段閃蒸出來的蒸汽再次換熱后進入水閃蒸塔二級混合段中，其中，水閃蒸塔的一、二級閃蒸段的操作壓力分別為：-0.05~0.1MPa、-0.085~-0.06MPa。

　　本發明與現有技術相比具有以下優點：

　　1、本發明利用閃蒸技術，將脫酸脫氨后的污水閃蒸所得蒸汽與酚氨污水直接混合回收熱量，實現了脫酸脫氨后的污水和酚氨污水的熱量交換，從根本上解決了利用換熱器進行能量回收時存在的結垢和堵塞問題。

　　2、本發明利用閃蒸技術使脫酸脫氨后污水在進入萃取塔之前，無需要再次對污水進行冷卻，減少了循環水的需求量，同時將熱量通過文丘里噴射器回收加熱酚氨污水，減少了蒸汽的消耗量。

　　3、本發明將汽提技術和閃蒸技術有機結合，提高了系統長周期操作的穩定性，提高了系統熱效率，降低了蒸汽消耗。

　　4、本發明利用閃蒸技術不但使脫酸脫氨后的污水中的熱量和酚氨污水熱量進行熱交換，而且經過閃蒸后進一步降低了脫酸脫氨后的污水中的氨氮及酸性氣體的含量，為污水的達標排放提供了有力保證。
