申請日2014.01.04

　　公開(公告)日2014.08.13

　　IPC分類號B65D88/26; B65D90/04; B65D90/54; B65D90/00

　　摘要

　　本實用新型公開了一種污泥卸料斗，其具有安裝于RC樓板的倉體組件，該倉體組件包括內設污泥存放腔的倉體(2)，所述倉體外壁周向設有多道加強環(1)，該倉體下部設有卸料口且在該卸料口處安裝有由氣缸組件(5)控制開啟與關閉的翻蓋拖斗(8)，所述倉體敞口處的邊沿周向設置有夾持固定件。本實用新型的有益效果是：該料斗有效的解決了污泥存放和排泄的問題，貨車無需等待作業人員將泥土搬運上貨車。

　　權利要求書

　　1.污泥卸料斗，其具有安裝于RC樓板的倉體組件，其特征在于，該倉體組件包括內設污泥存放腔的倉體(2)，所述倉體外壁周向設有多道加強環(1)，該倉體下部設有卸料口且在該卸料口處安裝有由氣缸組件(5)控制開啟與關閉的翻蓋拖斗(8)，所述倉體敞口處的邊沿周向設置有夾持固定件。

　　2.根據權利要求1所述的污泥卸料斗，其特征在于，所述倉體組件以SUS304不銹鋼制成。

　　3.根據權利要求1所述的污泥卸料斗，其特征在于，所述加強環為角鋼，角鋼與倉體外壁之間以焊接連接，且角鋼與角鋼之間的交錯位置進行焊接連接。

　　4.根據權利要求1所述的污泥卸料斗，其特征在于，所述翻蓋拖斗包括左、右開合部件，所述左、右開合部件的接口處安裝有盛水皿(6)，該盛水皿(6)安裝有控制閥(7)。

　　5.根據權利要求1所述的污泥卸料斗，其特征在于，所述倉體具有方形的上部、與上部相鄰的錐狀部分、與錐狀部件相鄰的方形下部。

　　6.根據權利要求1所述的污泥卸料斗，其特征在于，所述倉體內表面涂覆有陶瓷耐磨層。

　　7.根據權利要求1所述的污泥卸料斗，其特征在于，所述夾持固定件為90度角鋼。

　　說明書

　　污泥卸料斗

　　技術領域

　　本實用新型涉及一種污泥卸料斗。

　　背景技術

　　在日常生活中，施工現場在運輸污泥時，作業車輛需等候作業人員將污泥逐 一運送至貨車料斗內。車輛等待工時浪費。特別是裝運地點不允許大型鏟土機 進入的的情況下，造成的作業等待更加明顯。該裝置有效的減少了運送污泥和 挖取污泥相互需要等待的時間。污泥可以存儲在料斗內。車輛前來運送污泥時 由氣控裝置打開。

　　實用新型內容

　　本實用新型的目的就是為了解決上述問題，提供一種污泥卸料斗。

　　為了實現上述目的，本實用新型采用如下技術方案：

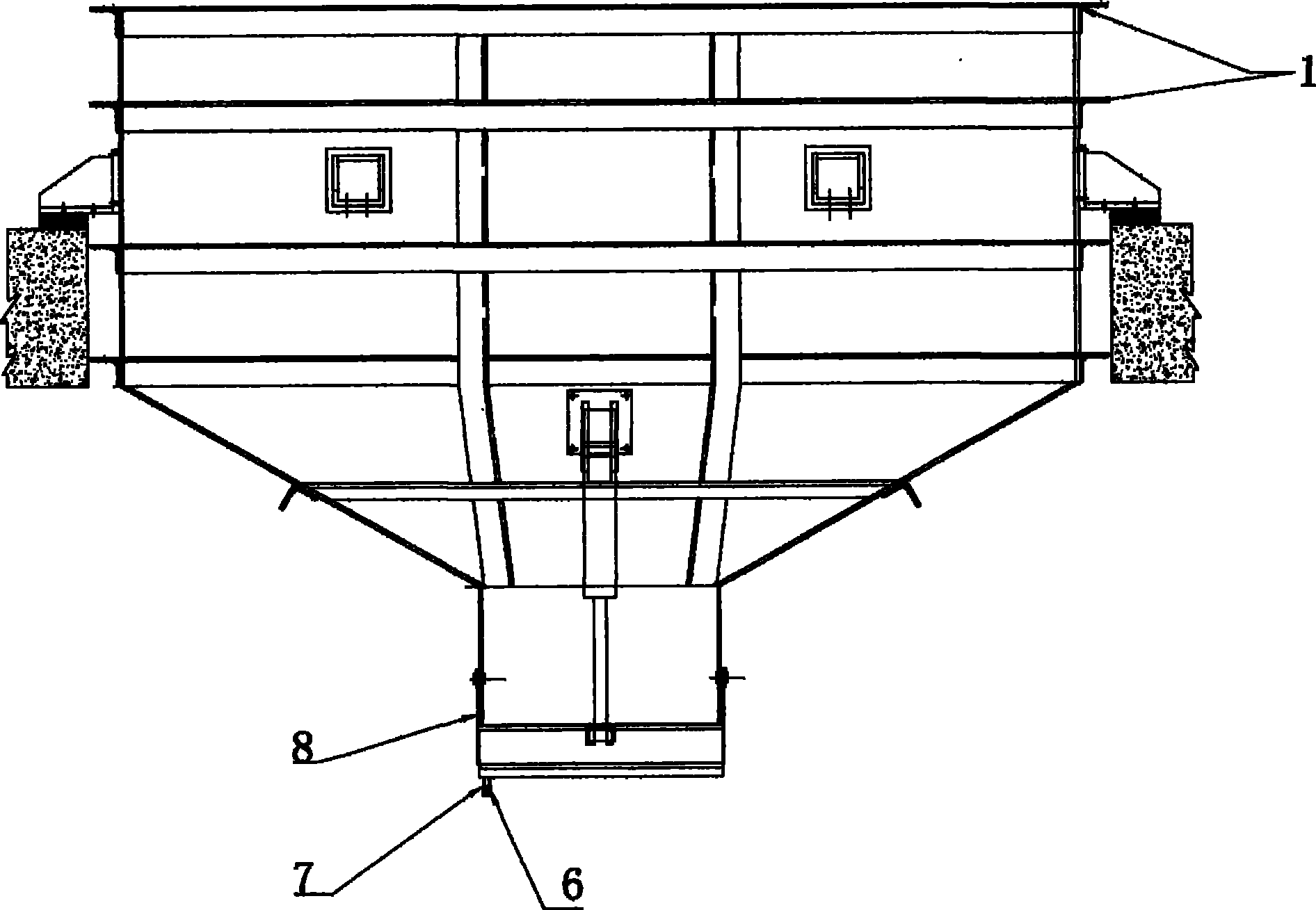

　　污泥卸料斗，其具有安裝于RC樓板的倉體組件，該倉體組件包括內設污泥 存放腔的倉體(2)，所述倉體外壁周向設有多道加強環(1)，該倉體下部設 有卸料口且在該卸料口處安裝有由氣缸組件(5)控制開啟與關閉的翻蓋拖斗 (8)，所述倉體敞口處的邊沿周向設置有夾持固定件。

　　作為對本實用新型的進一步改進在于，所述倉體組件以SUS304不銹鋼制成。

　　作為對本實用新型的進一步改進在于，所述加強環為角鋼，角鋼與倉體外壁 之間以焊接連接，且角鋼與角鋼之間的交錯位置進行焊接連接。

　　作為對本實用新型的進一步改進在于，所述翻蓋拖斗包括左、右開合部件， 所述左、右開合部件的接口處安裝有盛水皿(6)，該盛水皿(6)安裝有控制 閥(7)。

　　作為對本實用新型的進一步改進在于，所述倉體具有方形的上部、與上部相 鄰的錐狀部分、與錐狀部件相鄰的方形下部。

　　作為對本實用新型的進一步改進在于，所述倉體內表面涂覆有陶瓷耐磨層。

　　作為對本實用新型的進一步改進在于，所述夾持固定件為90度角鋼。

　　本實用新型具有如下有益效果：該料斗有效的解決了污泥存放和排泄的問 題，貨車無需等待作業人員將泥土搬運上貨車。

　　該污泥卸料斗具有按需存儲，按量排放的功能，作業人員可分工合作，提高 工作效率，大大減少人力搬運污泥的成本。
