申請日2013.10.24

　　公開(公告)日2014.04.02

　　IPC分類號C02F11/12; C02F9/04

　　摘要

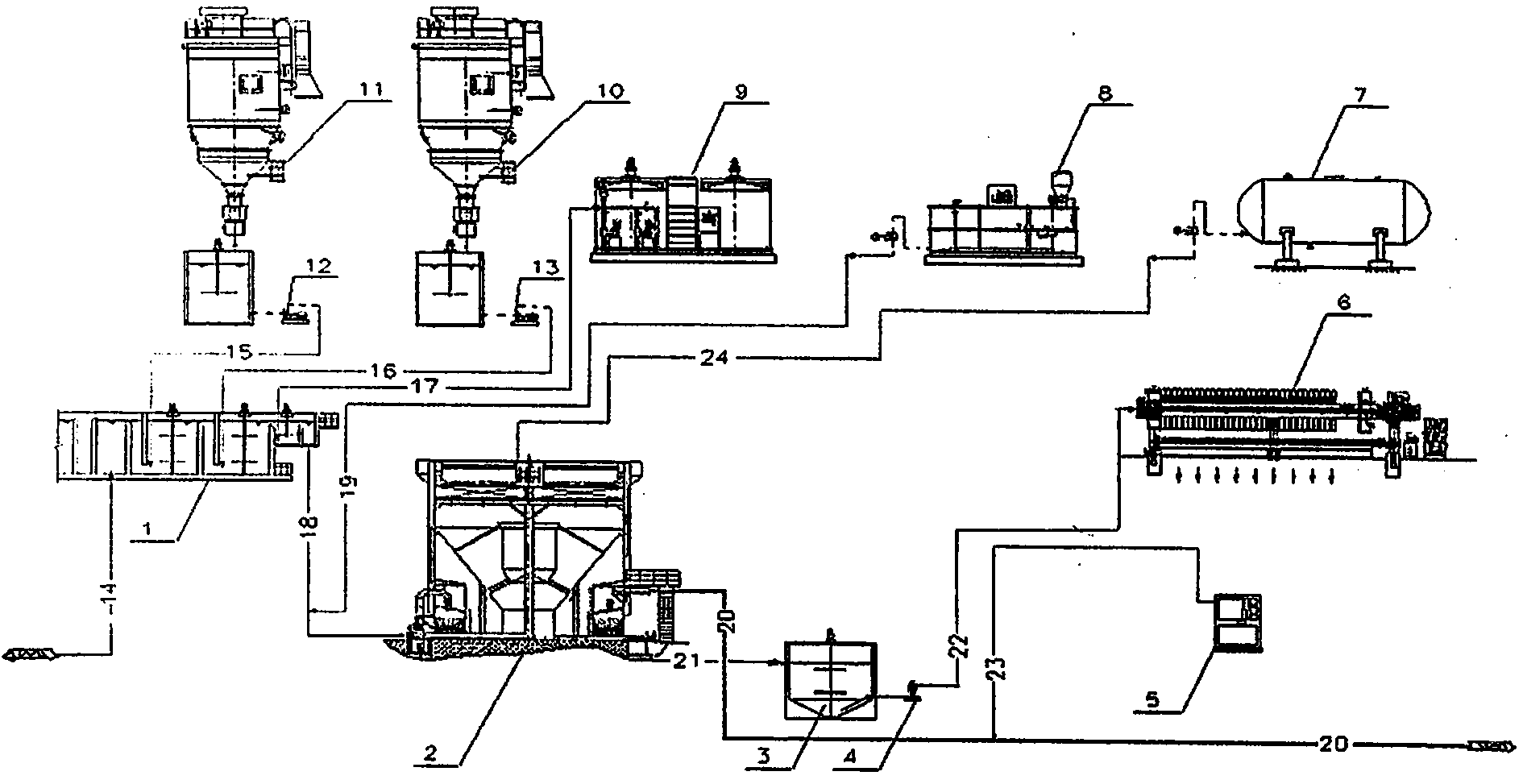

　　一種新型的工業給水處理裝置，原水通過進水管進入混合反應池(1)，混合反應池通過石灰溶液投加管與石灰乳投加泵(12)相連，通過純堿溶液投加管與純堿溶液投加泵(13)相連，通過PAC加藥管與PAC加藥裝置(9)相連，通過混合水進水管與高濁度一體化凈水器(2)相連，混合水進水管通過PAM加藥管與PAM加藥裝置(8)相連，高濁度一體化凈水器通過酸投加管與加酸裝置(7)相連，通過高濁度一體化凈水器排泥管與污泥池(3)相連，出水通過高濁度一體化凈水器出水管排至蓄水池，通過消毒劑投加管與消毒裝置(5)相連，污泥池通過壓濾機進泥管與壓濾機(6)相連，污泥提升泵(4)與污泥池相連，石灰乳液制備裝置(11)與石灰乳投加泵相連，純堿溶液制備裝置(10)與純堿溶液投加泵相連。

　　權利要求書

　　1.一種新型的工業給水處理裝置，由混合反應池、高濁度一體化凈水器、污泥池、壓濾機、消毒裝置、加酸裝置、PAM加藥裝置、PAC加藥裝置、純堿溶液制備裝置、石灰乳液制備裝置，并輔以PH、液位計、濁度儀、余氯在線監測儀，其特征在于：原水通過進水管(14)進入混合反應池(1)，混合反應池(1)通過石灰溶液投加管(15)與石灰乳投加泵(12)相連，混合反應池(1)通過純堿溶液投加管(16)與純堿溶液投加泵(13)相連，混合反應池(1)通過PAC加藥管(17)與PAC加藥裝置(9)相連，混合反應池(1)通過混合水進水管(18)與高濁度一體化凈水器(2)相連，混合水進水管(18)通過PAM加藥管(19)與PAM加藥裝置(8)相連，高濁度一體化凈水器(2)通過酸投加管(24)與加酸裝置(7)相連，高濁度一體化凈水器(2)通過高濁度一體化凈水器排泥管(21)與污泥池(3)相連， 高濁度一體化凈水器(2)出水通過高濁度一體化凈水器出水管(20)排至工廠蓄水池，高濁度一體化凈水器出水管(20)通過消毒劑投加管(23)與消毒裝置(5)相連，污泥池(3)通過壓濾機進泥管(22)與壓濾機(6)相連，污泥提升泵(4)與污泥池(3)相連，石灰乳液制備裝置(11)與石灰乳投加泵(12)相連，純堿溶液制備裝置(10)與純堿溶液投加泵(13)相連。

　　2.根據權利要求1 所述的一種新型的工業給水處理裝置，其特征在于：混合反應池(1)中安裝有PH在線監測儀器，高濁度一體化凈水器(2)中安裝有PH在線監測儀器、液位計、濁度儀，出水安裝有余氯在線監測儀。

　　說明書

　　一種新型的工業給水處理裝置

　　技術領域

　　本實用新型涉及給水處理裝置，特別是一種新型的工業給水處理裝置。

　　背景技術

　　目前，針對工業給水中去除硬度的裝置有石灰反應+斜管/斜板沉淀+澄清+過濾。其缺點有：第一、占地面積大;第二、投資高;第三、運行和維護難。

　　發明內容

　　本實用新型的目的在于提供一種新型的工業給水處理裝置，使出水懸浮物含量小于5mg/L，濁度小于3NTU，總硬度小于100mg/L，達到工業給水的各項指標要求，以投資省、占地面積小、出水水質穩定達標、便于管理和操作，完全能夠?qū)崿F(xiàn)自動化控制的目的。

　　本實用新型的構成：一種新型的工業給水處理裝置，由混合反應池、高濁度一體化凈水器、污泥池、壓濾機、消毒裝置、加酸裝置、PAM加藥裝置、PAC加藥裝置、純堿溶液制備裝置、石灰乳液制備裝置，并輔以PH、液位計、濁度儀、余氯在線監測儀，其特征在于：原水通過進水管進入混合反應池，混合反應池通過石灰溶液投加管與石灰乳投加泵相連，混合反應池通過純堿溶液投加管與純堿溶液投加泵相連，混合反應池通過PAC加藥管與PAC加藥裝置相連，混合反應池通過混合水進水管與高濁度一體化凈水器相連，混合水進水管通過PAM加藥管與PAM加藥裝置相連，高濁度一體化凈水器通過酸投加管與加酸裝置相連，高濁度一體化凈水器通過高濁度一體化凈水器排泥管與污泥池相連， 高濁度一體化凈水器出水通過高濁度一體化凈水器出水管排至工廠蓄水池，高濁度一體化凈水器出水管通過消毒劑投加管與消毒裝置相連，污泥池通過壓濾機進泥管與壓濾機相連，污泥提升泵與污泥池相連，石灰乳液制備裝置與石灰乳投加泵相連，純堿溶液制備裝置與純堿溶液投加泵相連。

　　混合反應池(1)中安裝有PH在線監測儀器，高濁度一體化凈水器(2)中安裝有PH在線監測儀器、液位計、濁度儀，出水安裝有余氯在線監測儀。

　　與現有技術比較，本實用新型的優點：第一、采用三段去除硬度反應，去除效率高，藥劑投加少;第二、采用高濁度一體化凈水器進行分離，運行效果好;第三、整套處理裝置易于實行自動化控制，便于運行管理和維護;第四、該裝置投資省，運行費用低，占地面積小。
