申請日2013.10.24
公開(公告)日2014.05.14
IPC分類號C02F9/14; C02F1/50; C02F3/02; C02F3/28
摘要
本實用新型公開了一種移動式污水處理裝置，其設有箱式機動車，該箱式機動車上裝載有污水處理裝置;所述污水處理裝置中的雙電源供電設備為控制系統、取水潛水泵、提升泵、污泥提升泵、鼓風機提供電源;所述鼓風機通過管道與好氧生物處理系統內部連接;污水被取水潛水泵提取至水量調節池，所述提升泵將水量調節池內的污水提升至水解池進行水解酸化，經過水解酸化的污水在一級氧化池、二級氧化池中進行好氧生物處理后流進沉淀池，污水在沉淀池進行污泥和水分離工作，被分離出來的污泥可被污泥提升泵排出至污泥池，被分離出來的水流流向消毒池進行消毒工作，被消毒后的水在清水池中儲存。本實用新型能夠?qū)⑽鬯幚砗蟮玫竭_(dá)到國家排放標準的水，具有方便運輸，使用簡單，機動性強的優點。
權利要求書
1.一種移動式污水處理裝置，其特征在于：設有箱式機動車，該箱式機動 車上裝載有污水處理裝置;所述污水處理裝置設有雙電源供電設備、控制系統、 取水潛水泵、提升泵、污泥提升泵、鼓風機、水量調節池、水解池、好氧生物 處理系統、沉淀池、污泥池、消毒池、清水池;所述雙電源供電設備電性連接 于控制系統、取水潛水泵、提升泵、污泥提升泵、鼓風機;所述取水潛水泵與 水量調節池之間通過管道一連接;所述水量調節池與所述水解池連通;所述水 解池與所述好氧生物處理系統內部連通;所述好氧生物處理系統與所述沉淀池 連通;所述污泥提升泵的污泥入口與所述沉淀池通過污泥輸送管道連接;所述 消毒池與所述沉淀池連通;所述清水池與所述消毒池連通。
2.根據權利要求1所述一種移動式污水處理裝置，其特征在于：所述水量 調節池內部上端設有用于截留廢水中的廢渣、漂浮物的格柵池。
3.根據權利要求1所述一種移動式污水處理裝置，其特征在于：所述水解 池內裝有高效厭氧生物填料。
4.根據權利要求1所述一種移動式污水處理裝置，其特征在于：所述好氧 生物處理系統由一級氧化池和二級氧化池依次串聯組成;所述一級氧化池內部 和所述二級氧化池內部均裝有高效好氧生物填料，所述好氧生物處理系統底部 裝有曝氣裝置;所述曝氣裝置與所述雙電源供電設備電性連接，且所述曝氣裝 置與所述鼓風機管道連接。
5.根據權利要求1所述一種移動式污水處理裝置，其特征在于：所述一級 氧化池頂端設有方便維修的蓋板，該蓋板一端與一級氧化池頂端鉸接或扣接。
6.根據權利要求1所述一種移動式污水處理裝置，其特征在于：所述沉淀 池內部設有由若干個斜管整列排布組成的斜管組。
7.根據權利要求1所述一種移動式污水處理裝置，其特征在于：所述雙電 源供電設備為發電機組。
8.根據權利要求1所述一種移動式污水處理裝置，其特征在于：所述箱式 機動車上方設有箱體，該箱體將雙電源供電設備、控制系統、取水潛水泵、提 升泵、污泥提升泵、鼓風機、水量調節池、水解池、好氧生物處理系統、沉淀 池、污泥池、消毒池、清水池包裹在內。
9.根據權利要求1所述一種移動式污水處理裝置，其特征在于：還包括一 消毒裝置，該消毒裝置設有次氯酸鈉投加器，其中所述次氯酸鈉投加器通過管 道二與消毒池內部連接，所述二次氯發生器通過管道三與清水池內部連接。
說明書
一種移動式污水處理裝置
技術領域
本實用新型涉及污水處理裝置技術領域，尤其涉及一種移動式污水處理裝 置。
背景技術
目前傳統的污水處理裝置均為采用土建或鋼制就地固定安裝，這種方式從 設計、安裝到調試運行的周期很長，占地較多，另外對污水水源變化的靈活性 不夠，例如部隊野外集訓、企業的野外作業，污水總量不少，對環境造成的污 染不可忽視。因?yàn)榫哂信R時性、流動性，污水處理難度較高。移動式污水處理 裝置可以車載移動，可有效的處理部隊野外集訓、企業的野外作業等產生的污 水。
實用新型內容
本實用新型的目的在于對上述問題不足之處，提供一種移動式污水處理裝 置，能夠?qū)⑽鬯幚砗蟮玫竭_(dá)標的水，具有方便運輸，使用簡單，機動性強的 優點。
為了達到上述目的，本實用新型采用以下技術方案：

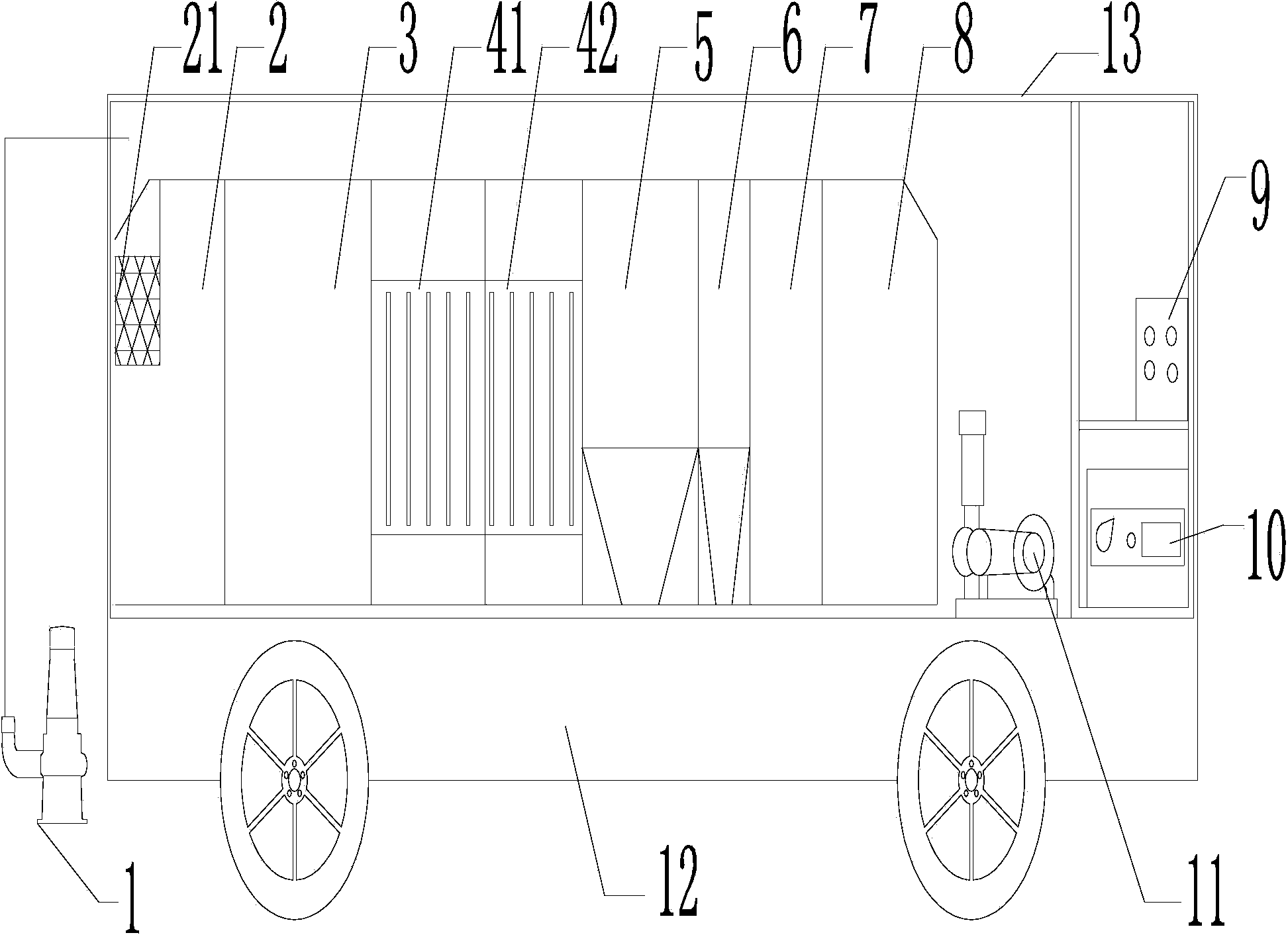

一種移動式污水處理裝置，其設有箱式機動車，該箱式機動車上裝載有污 水處理裝置;所述污水處理裝置設有雙電源供電設備、控制系統、取水潛水泵、 提升泵、污泥提升泵、鼓風機、水量調節池、水解池、好氧生物處理系統、沉 淀池、污泥池、消毒池、清水池;所述雙電源供電設備電性連接于控制系統、 取水潛水泵、提升泵、污泥提升泵、鼓風機;設有箱式機動車，該箱式機動車 上裝載有污水處理裝置;所述污水處理裝置設有雙電源供電設備、控制系統、 取水潛水泵、提升泵、污泥提升泵、鼓風機、水量調節池、水解池、好氧生物 處理系統、沉淀池、污泥池、消毒池、清水池;所述雙電源供電設備電性連接 于控制系統、取水潛水泵、提升泵、污泥提升泵、鼓風機;所述取水潛水泵與 水量調節池之間通過管道一連接;所述水量調節池與所述水解池連通;所述水 解池與所述好氧生物處理系統內部連通;所述好氧生物處理系統與所述沉淀池 連通;所述污泥提升泵的污泥入口與所述沉淀池通過污泥輸送管道連接;所述 消毒池與所述沉淀池連通;所述清水池與所述消毒池連通。
所述水量調節池內部上端設有用于截留廢水中的廢渣、漂浮物的格柵池。
所述格柵池與取水潛水泵之間通過管道一連接，所述管道一為柔性管道。
所述水解池內裝有高效厭氧生物填料。
所述好氧生物處理系統由一級氧化池和二級氧化池依次串聯組成;所述一 級氧化池內部和所述二級氧化池內部均裝有高效好氧生物填料，所述好氧生物 處理系統底部裝有曝氣裝置;所述曝氣裝置與所述雙電源供電設備電性連接， 且所述曝氣裝置與所述鼓風機管道連接)。
所述一級氧化池頂端設有方便維修的蓋板，該蓋板一端與一級氧化池頂端 鉸接或扣接。
所述沉淀池內部設有由若干個斜管整列排布組成的斜管組。
所述雙電源供電設備為發電機組，所述雙電源供電設備可與市電相互切換。
所述箱式機動車上方設有箱體，該箱體將雙電源供電設備、控制系統、取 水潛水泵、提升泵、污泥提升泵、鼓風機、水量調節池、水解池、好氧生物處 理系統、沉淀池、污泥池、消毒池、清水池包裹在內。
本實用新型還包括一消毒裝置，該消毒裝置設有次氯酸鈉投加器，其中所 述次氯酸鈉投加器通過管道二與消毒池內部連接，所述二次氯發生器通過管道 三與清水池內部連接。
當目的地需要進行污水處理工作時，首先整個小車運輸至目的地，其次將 取水潛水泵安置在水源處，然后對發電機組進行打火發電，通過控制系統控制 取水潛水泵、提升泵、污泥提升泵及鼓風機的運行狀態，污水被取水潛水泵吸 入，污水經過管道一流入格柵池，截留廢水中的廢渣和漂浮物，然后進入水量 調節池均衡污水水量，再用提升泵均勻的提升進入水解池進行水解酸化，水解 池出水進入好氧生物處理系統，該好氧生物處理系統由一級氧化池和二級氧化 池串聯在一起，進一步降解有機物，接觸氧化池出水進入沉淀池進行泥水分離， 沉淀后的上清液達到排放標準，可直接排放。沉淀池沉淀下來的剩余污泥則經 污泥提升器抽至污泥池，進行消化及濃縮處理。由于最終產生污泥量很少。
前段的缺氧段為一級氧化池，后段的好氧段為二級氧化池，所述一級氧化 池和二級氧化池串聯在一起。厭氧菌將污水中的淀粉、纖維、碳水化合物等懸 浮污染物和可溶性有機物水解為有機酸，使大分子有機物分解為小分子有機物， 不溶性的有機物轉化成可溶性有機物，當這些經缺氧水解的產物進入二級氧化 池進行好氧處理時，提高污水的可生化性，提高氧的效率;厭氧菌將蛋白質、 脂肪等污染物進行氨化游離出氨，在缺氧條件下，厭氧菌的反硝化作用將NO3- 還原為分子態氮(N2)完成C、N、O在生態中的循環，實現污水無害化處理。
污水進入水解池后，與回流污泥混合�；钚晕勰嘀械木哿拙谶@一過程中 大量吸收污水中的BOD，并將污泥中的磷以正磷酸鹽的形式釋放到混合液中。 混合液進入氧化池后，有機物被氧化分解，同時聚磷菌大量吸收混合液中的正 磷酸鹽到污泥中。由于聚磷菌在好氧條件下吸收的磷多于厭氧條件下釋放的磷， 因此污水經過“厭氧-好氧”的交替作用和沉淀池的污泥分離達到除磷的目的。
本實用新型采用上述結構能夠?qū)⑽鬯幚砗蟮玫竭_(dá)標的水，具有方便運輸， 使用簡單，機動性強的優點。
