申請日2013.10.24
公開(公告)日2015.08.19
IPC分類號C05F17/00
摘要
本發明公開了一種倉式污泥好氧堆肥方法。建立一個倉式污泥好氧堆肥裝置，包括發酵倉、通風裝置和實時在線監測設備;在發酵倉內均勻鋪設直徑為50mm的PVC球型懸浮濾料，然后將污水處理廠的脫水污泥和鋸末按照污泥：鋸末=2：1-5：1的質量比混合均勻，裝入發酵倉內;上堆前控制混合堆體含水率和揮發性有機物即VS分別在60%-70%和65%-80%之間;將溫度探桿、氧氣探桿插入堆體，其中以堆體中心點溫度作為控制溫度值，采用申請?zhí)枮?01310076268.9的發明的分段氧氣-溫度反饋通風的控制策略，堆肥進程共歷時14-18天。本發明具有控溫、供氣、排氣、卸堆和在線監測功能，在實現堆肥全過程一體化運行的同時，達到堆體快速腐熟、高效脫水和無害化的工藝要求。
權利要求書
1.一種倉式污泥好氧堆肥方法，其特征在于具體步驟為：
(1)建立一個倉式污泥好氧堆肥裝置，包括發酵倉、通風裝置和實時在線監測設備;發酵倉安裝在不銹鋼支架上，不銹鋼支架上設置0.5t-1.0t電葫蘆，以實現自動卸堆;發酵倉頂部設有溫度探桿、氧氣探桿和排氣管，發酵倉本體為聚氯乙烯雙層圓柱體，其內壁層和外壁層之間形成熱氣流保溫層;發酵倉側壁設有尾氣管;發酵倉底部設有緩沖層、導流折板、進氣孔、排水管;導流折板呈鋸齒狀，傾角為90度;導流折板上設有孔蓋板;通風系統包括氣泵、流量計、電磁閥和風管，流量計和電磁閥設在風管靠近氣泵處，氣泵通過風管與進氣孔連接;實時在線監測設備包括氧氣監測儀、溫度監測儀、二氧化碳監測線路、氨氣監測線路和硫化氫監測線路;
(2)在戶外溫度為15℃-30℃時，首先，在發酵倉內有孔蓋板上均勻鋪設直徑為50mm的聚氯乙烯球型懸浮濾料，然后將污水處理廠的脫水污泥和鋸末按照脫水污泥：鋸末=2：1-5：1的質量比混合均勻，裝入發酵倉內;上堆前控制混合堆體含水率和揮發性有機物分別在60%-70%和65%-80%之間;
(3)將溫度探桿、氧氣探桿插入堆體，其中以堆體中心點溫度作為控制溫度值，在適應期控制堆體不通風;快速升溫期根據堆體耗氧速率調節通風量，保證堆體供氧充分;高溫持續期根據堆體中心點溫度調整通風量，使堆體維持一定時間的持續高溫;物料脫水期采取較高的固定通風量，使堆體達到脫水降溫的目的;當氣泵啟動后，空氣通過風管進入風室，依次通過緩沖層、導流折板、有孔蓋板和球型懸浮濾料，使布?xì)獬浞志鶆?堆肥過程中，依靠堆體高溫尾氣形成氣態保溫層，降低堆體向裝置環境的熱量損失，對堆體進行保溫;堆肥進程共歷時14-18天，其中堆體溫度上升至55℃的時間為3-4天，50℃以上的高溫期維持6-8天，55℃以上維持4-6天，堆體的溫度從第10天開始迅速下降。
說明書
一種倉式污泥好氧堆肥方法
技術領域
本發明涉及有機固體廢棄物穩定化、無害化的堆肥技術，特別是涉及一種倉式污泥好氧堆肥方法。
背景技術
隨著城市化進程的加快，城市污水處理量逐年增加，污水中的污泥產量也急劇上升。城市污泥成分復雜，除含水率高、易腐爛外還含有病原菌、寄生蟲卵及有毒物質，并伴有惡臭。若不進行妥善處理進入環境后，直接給大氣、水體和人類健康構成威脅。城市污泥中含有豐富的有機質和氮、磷、鉀等植物生長繁殖所需的營養元素，經過堆肥處理的城市污泥可以生產有機肥，或用以改良土壤，增加封肥力，有效的實現污泥穩定化、無害化、資源化。
好氧堆肥是在有效控制水分、氧氣的條件下，利用污泥中的好氧微生物對有機質進行生物降解的過程。與厭氧堆肥相比，它具有堆肥周期短、有機物降解率高、易于操控等特點。
目前國內外正在研究開發的好氧堆肥技術主要以條垛式和強制通風靜態垛工藝為主。前者存在占地面積大、處理效率低和臭氣難以控制等缺點，而后者為主流的發酵工藝，但該技術的污泥處理規模較大，因而對場地和配套設備的要求較高，不適合分散式和小規模的污泥產生方式發。好氧堆肥發酵倉按其形狀可分為立式、筒式、臥式。專利號為201220121636.8對一種立式發酵倉進行了報道。專利號為02208727.7對滾筒式污泥堆肥發酵設備進行了報道。其中立式發酵倉處理量大，占地小，但容易引起物料混合不均勻，導致局部發酵效果不理想;滾筒式發酵倉具有占地小、操作靈活、能耗低的優點，但其發酵倉底部橫截面積較大，缺少緩沖層對通風氣流的均化，易使物料壓實，甚至出現局部厭氧。
發明內容
本發明的目的是提供一種智能化倉式好氧堆肥方法，具有控溫、供氣、排氣、卸堆和在線監測功能，在實現堆肥全過程一體化運行的同時，達到堆體快速腐熟、高效脫水和無害化的工藝要求。
具體步驟為：

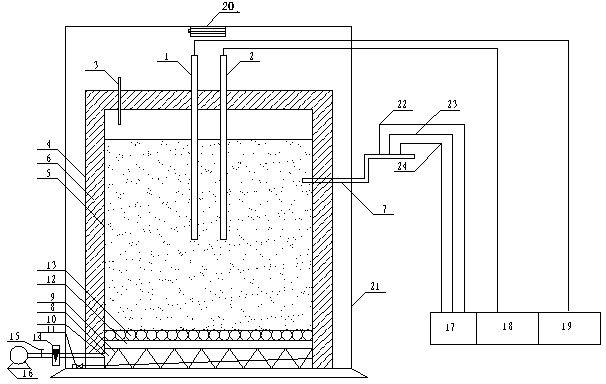

(1)建立一個倉式污泥好氧堆肥裝置，包括發酵倉、通風裝置和實時在線監測設備;發酵倉安裝在不銹鋼支架上，不銹鋼支架上設置0.5t-1.0t電葫蘆，以實現自動卸堆;發酵倉頂部設有溫度探桿、氧氣探桿和排氣管，發酵倉本體為PVC(聚氯乙烯)雙層圓柱體，其內壁層和外壁層之間形成熱氣流保溫層;發酵倉側壁設有尾氣管;發酵倉底部設有緩沖層、導流折板、進氣孔、排水管;導流折板呈鋸齒狀，傾角為90度;導流折板上設有孔蓋板;通風系統包括氣泵、流量計、電磁閥和風管，流量計和電磁閥設在風管靠近氣泵處，氣泵通過風管與進氣孔連接;實時在線監測設備包括氧氣監測儀、溫度監測儀、二氧化碳監測線路、氨氣監測線路和硫化氫監測線路。
(2)在戶外溫度為15℃-30℃時，首先，在發酵倉內有孔蓋板上均勻鋪設直徑為50mm的PVC球型懸浮濾料，然后將污水處理廠的脫水污泥和鋸末按照脫水污泥：鋸末=2：1-5：1的質量比混合均勻，裝入發酵倉內;上堆前控制混合堆體含水率和VS(揮發性有機物)分別在60%-70%和65%-80%之間。
(3)將溫度探桿、氧氣探桿插入堆體，其中以堆體中心點溫度作為控制溫度值，采用申請?zhí)枮?01310076268.9的發明的分段氧氣-溫度反饋通風的控制策略，即在適應期控制堆體不通風;快速升溫期根據堆體耗氧速率調節通風量，保證堆體供氧充分;高溫持續期根據堆體中心點溫度調整通風量，使堆體維持一定時間的持續高溫;物料脫水期采取較高的固定通風量，使堆體達到脫水降溫的目的。當氣泵啟動后，空氣通過風管進入風室，依次通過緩沖層、導流折板、有孔蓋板和球型懸浮濾料，使布?xì)獬浞志鶆?堆肥過程中，依靠堆體高溫尾氣形成氣態保溫層，降低堆體向裝置環境的熱量損失，對堆體進行保溫。堆肥進程共歷時14-18天，其中堆體溫度上升至55℃的時間為3-4天，50℃以上的高溫期維持6-8天，55℃以上維持4-6天，堆體的溫度從第10天開始迅速下降。
本發明具有顯著的有益效果：
1.本發明設有實時在線溫度、氧氣、尾氣監測裝置，可將探頭探測的實時數據通過數據采集系統進行實時存儲，解決了目前手持式儀器難以獲取連續數據的問題。
2.本發明的發酵倉底部自下而上設有緩沖層、導流折板、有孔蓋板、球形懸浮濾料，空氣由氣泵經風管傳入，在鼓風室得到有效均化，避免了由于局部通風量過大導致堆體升溫效果不理想以及通風不均勻?qū)е碌亩逊市实汀?/P>
3、本發明在發酵倉內外兩層側壁之前靠熱氣流形保溫層，利用堆體本身散發的熱量對空氣進行傳熱，反作用于堆體進行保溫，相較外部水浴加熱方式能耗低。
4、本發明設置0.5t-1.0t微型電葫蘆，可實現自動卸堆，減輕勞力。
