申請日2013.10.24
公開(公告)日2015.07.01
IPC分類號C02F1/46; B01D21/26; B63B13/00; C02F1/76; C02F1/38; C02F1/50; C02F1/70; C02F1/32
摘要
提供能夠在使用于船舶等的壓載水處理中利用的液體的新的處理方法和處理裝置。在供給包含水生生物的液體時，進行水生生物的滅活處理和使用離心力的物理性處理中的至少一方并儲存到儲存單元，在排出所儲存的液體時，進行是否需要水生生物的滅活處理的決定、與該決定相應的處理的實施以及使用離心力的物理性處理，通過設為以上結構，提供能夠充分地滅活或分離液體所包含的水生生物的液體的處理方法和處理裝置。
權利要求書
1.一種液體的處理方法，包括儲存步驟和排出步驟，
其中，該儲存步驟包括：針對要供給到殼體內的儲存單元的供給液，進 行水生生物的滅活處理和使用離心力的物理性處理中的至少一方，
該排出步驟包括：針對要從上述儲存單元排出到殼體外的排出液，進行 是否需要水生生物的滅活處理的決定、與該決定相應的處理的實施以及使用 離心力的物理性處理。
2.根據權利要求1所述的處理方法，其特征在于，
上述滅活處理包括：使對水生生物具有滅活能力的物質與上述供給液或 上述排出液混合。
3.根據權利要求2所述的處理方法，其特征在于，
一邊監視上述具有滅活能力的物質在所混合的被處理液中的濃度，一邊 進行上述混合。
4.根據權利要求2或3所述的處理方法，其特征在于，
上述具有滅活能力的物質是含氯物質。
5.根據權利要求4所述的處理方法，其特征在于，包括：
對上述供給液或上述排出液進行電解而生成上述含氯物質。
6.根據權利要求4或5所述的處理方法，其特征在于，包括：
將上述含氯物質的濃度控制為0.1mg/L～20mg/L。
7.根據權利要求2～6中的任一項所述的處理方法，其特征在于，
基于上述具有滅活能力的物質在上述排出液中的濃度，來進行是否需要 針對上述排出液的滅活處理的決定。
8.根據權利要求7所述的處理方法，其特征在于，
在判斷為需要針對上述排出液的滅活處理的情況下，對上述排出液進行 水生生物的滅活處理。
9.根據權利要求1～8中的任一項所述的處理方法，其特征在于，
上述物理性處理包括：使用離心力將具有殼且殼高為50μm以上的水生 生物從上述供給液或上述排出液分離，或者，使用離心力對上述供給液或上 述排出液進行攪拌。
10.根據權利要求9所述的處理方法，其特征在于，
向進行上述分離或上述攪拌的裝置的流速為1m/秒～10m/秒。
11.根據權利要求1～10中的任一項所述的處理方法，其特征在于，
上述排出步驟包括：向上述排出液添加用于中和上述具有滅活能力的物 質的中和劑。
12.一種液體的處理方法，包括：
對要供給到殼體內的儲存單元的供給液進行使用離心力的物理性處理 并儲存到配置于殼體的儲存單元，
其中，向進行上述物理性處理的裝置的流速為1m/秒～10m/秒。
13.根據權利要求12所述的處理方法，其特征在于，
對要從上述儲存單元排出到殼體外的排出液進行使用離心力的物理性 處理。
14.根據權利要求12或13所述的處理方法，其特征在于，
上述物理性處理包括：使用離心力將具有殼且殼高為50μm以上的水生 生物從上述供給液或上述排出液分離，或者，使用離心力對上述供給液或上 述排出液進行攪拌。
15.根據權利要求12～14中的任一項所述的處理方法，其特征在于，包 括：
對上述供給液和/或上述排出液進行水生生物的滅活處理。
16.根據權利要求15所述的處理方法，其特征在于，
上述具有滅活能力的物質是含氯物質。
17.根據權利要求16所述的處理方法，其特征在于，包括：
對上述供給液或上述排出液進行電解而生成上述含氯物質。
18.根據權利要求15～17中的任一項所述的處理方法，其特征在于，包 括：
基于上述具有滅活能力的物質在上述排出液中的濃度來決定使上述具 有滅活能力的物質中和的中和劑的添加。
19.根據權利要求18所述的處理方法，其特征在于，包括：
測量上述具有滅活能力的物質在上述排出液中的濃度。
20.一種液體的處理方法，包括：
對要從殼體內的儲存單元排出到殼體外的排出液進行使用離心力的物 理性處理;以及將進行了上述處理的排出液排出到上述殼體外，
其中，向進行上述物理性處理的裝置的流速為1m/秒～10m/秒。
21.根據權利要求20所述的處理方法，其特征在于，
上述物理性處理包括：使用離心力將具有殼且殼高為50μm以上的水生 生物從上述供給液或上述排出液分離，或者，使用離心力對上述供給液或上 述排出液進行攪拌。
22.根據權利要求20或21所述的處理方法，其特征在于，包括：
對上述供給液和/或上述排出液進行水生生物的滅活處理。
23.根據權利要求22所述的處理方法，其特征在于，
上述具有滅活能力的物質是含氯物質。
24.根據權利要求23所述的處理方法，其特征在于，包括：
對上述供給液或上述排出液進行電解而生成上述含氯物質。
25.根據權利要求22～24中的任一項所述的處理方法，其特征在于，包 括：
基于上述具有滅活能力的物質在上述排出液中的濃度來決定使上述具 有滅活能力的物質中和的中和劑的添加。
26.根據權利要求25所述的處理方法，其特征在于，包括：
測量上述具有滅活能力的物質在上述排出液中的濃度。
27.根據權利要求1～26中的任一項所述的處理方法，其特征在于，
上述儲存單元是壓載艙。
28.一種液體的處理裝置，具備：
滅活單元，其對要供給到殼體內的儲存單元的供給液和/或要從上述儲存 單元排出到殼體外的排出液進行水生生物的滅活處理;
物理性單元，其對要供給到殼體內的儲存單元的供給液和/或要從上述儲 存單元排出到殼體外的排出液進行使用離心力的物理性處理;以及
控制部，其決定是否對上述排出液進行水生生物的滅活處理。
29.根據權利要求28所述的處理裝置，其特征在于，
上述滅活單元具有混合對水生生物具有滅活能力的物質的混合單元。
30.根據權利要求29所述的處理裝置，其特征在于，
還具備監視單元，該監視單元監視具有滅活能力的物質在供給液和儲存 單元中的濃度，
上述控制部基于由上述監視單元得到的上述濃度來控制上述混合單元。
31.根據權利要求29或30所述的處理裝置，其特征在于，
上述具有滅活能力的物質是含氯物質。
32.根據權利要求31所述的處理裝置，其特征在于，
上述滅活單元具備從上述供給液或上述排出液生成含氯物質的處理槽。
33.根據權利要求32所述的處理裝置，其特征在于，
上述處理槽具備對上述供給液或排出液進行電解來生成含氯物質的電 解槽。
34.根據權利要求29～33中的任一項所述的處理裝置，其特征在于，
還具備中和單元，該中和單元向上述排出液添加用于中和上述具有滅活 能力的物質的中和劑。
35.根據權利要求28～34中的任一項所述的處理裝置，其特征在于，
上述物理性單元是使用離心力的分離或攪拌單元。
36.一種液體的處理裝置，具備物理性單元，該物理性單元以入口流速 1m/秒～10m/秒對要供給到殼體內的儲存單元的供給液和/或要從上述儲存單 元排出到殼體外的排出液進行使用離心力的物理性處理。
37.根據權利要求36所述的處理裝置，其特征在于，
上述物理性單元是使用離心力的分離或攪拌單元。
38.根據權利要求36或37所述的處理裝置，其特征在于，
還具備滅活單元，該滅活單元對要供給到殼體內的儲存單元的供給液和 /或要從上述儲存單元排出到殼體外的排出液進行水生生物的滅活處理。
39.根據權利要求38所述的處理裝置，其特征在于，
上述滅活單元具有混合對水生生物具有滅活能力的物質的單元。
40.根據權利要求39所述的處理裝置，其特征在于，
上述具有滅活能力的物質是含氯物質。
41.根據權利要求40所述的處理裝置，其特征在于，
上述滅活單元具備從上述供給液或上述排出液生成含氯物質的處理槽。
42.根據權利要求41所述的處理裝置，其特征在于，
上述處理槽具備對上述供給液或上述排出液進行電解來生成含氯物質 的電解槽。
43.根據權利要求39～42中的任一項所述的處理裝置，其特征在于，
還具備中和單元，該中和單元向上述排出液添加用于中和上述具有滅活 能力的物質的中和劑。
44.一種液體的處理方法，包括：
對從殼體之外取入的液體進行電解來生成含氯物質，進行水生生物的滅 活處理;
對進行了上述滅活處理的處理液進行使用離心力的分離處理;以及
將進行上述分離處理而得到的上清液儲存到殼體內的儲存單元。
45.一種液體的處理方法，包括：

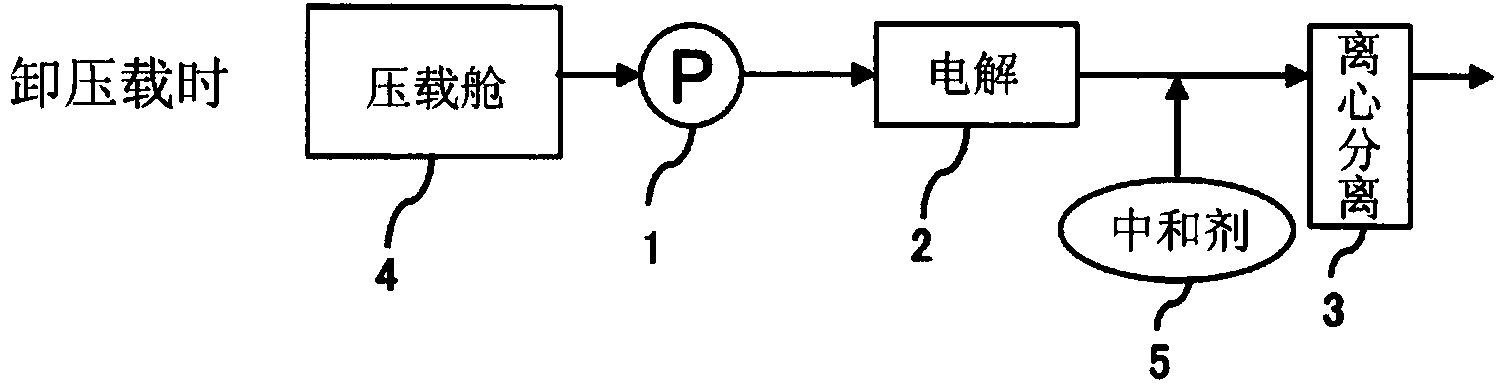

將殼體內的儲存單元中儲存的液體從上述儲存單元排出，對所排出的液 體進行電解來生成含氯物質，進行水生生物的滅活處理;
對進行了上述滅活處理的處理液進行使用離心力的分離處理;以及
將進行上述分離處理而得到的上清液排出到殼體外，
其中，該處理方法還包括：在上述滅活處理與上述分離處理之間或在上 述分離處理與向上述殼體外的排出之間，混合用于中和上述含氯物質的中和 劑。
46.一種液體的處理方法，包括儲存步驟和排出步驟，
其中，該儲存步驟包括：
對從殼體之外取入的液體進行電解來生成含氯物質，進行水生生物的滅 活處理A;
對進行了上述滅活處理A的處理液進行使用離心力的分離處理A;以及
將進行上述分離處理A而得到的上清液儲存到殼體內的儲存單元，
該排出步驟包括：
對從上述殼體內的儲存單元排出的液體進行電解來生成含氯物質，進行 水生生物的滅活處理B;
對針對從上述儲存單元排出的液體進行滅活處理B所得到的處理液進行 使用離心力的分離處理B;
將進行上述分離處理B而得到的上清液排出到殼體外;以及
在上述滅活處理B與上述分離處理B之間或在上述分離處理B與向上述 殼體外的排出之間，混合用于中和上述含氯物質的中和劑。
說明書
壓載水處理方法以及用于該方法的壓載水處理裝置
技術領域
本發明涉及一種壓載水處理方法以及用于該方法的壓載水處理裝置。
背景技術
在油輪、大型貨物船等之類的船舶中，當在未裝載油、貨物或者油、貨 物的裝載量少的狀態下航行時，為了確保船舶的穩定性和平衡，通常在壓載 艙(ballast tank)內容納壓載水來航行。該壓載水通常在卸貨的港口汲取海水等 來注入，在裝貨的港口被排出。像這樣，使用卸貨的港口的海水等作為壓載 水，因此壓載水中包含有在卸貨的港口周邊棲息的水生微生物等，該水生微 生物在裝貨的港口與壓載水一起被排出。
作為壓載水的處理方法，例如有專利文獻1和專利文獻2等。專利文獻1 中公開了一種電解式壓載水處理裝置，該電解式壓載水處理裝置具備：電解 槽，其對海水進行電解;循環泵，其將壓載艙與電解槽連接;以及控制部， 其控制對電解槽的直流電壓供給，并且為了使壓載艙內的微小海洋生物滅絕 而控制循環泵以調整壓載水中的次氯酸濃度。專利文獻2中公開了一種船舶 用的壓載水的電解消毒裝置，在該裝置中，最初與流水接觸的第一級電極是 板狀電極，第二級以后的電極組是網狀電極。
專利文獻1：日本特許4478159號
專利文獻2：日本特許4723647號
發明內容
發明要解決的問題
如上所述，由于通過了壓載水管理?xiàng)l約而有義務設置壓載水處理裝置， 因此進一步尋求能夠?qū)狠d水進行處理的新技術。因此，提供一種能夠在壓 載水的處理中利用的液體的新的處理方法和處理裝置。
用于解決問題的方案
本公開在一個或多個方式中涉及一種液體的處理方法，該處理方法包括 儲存步驟和排出步驟，其中，該儲存步驟包括：針對要供給到殼體內的儲存 單元的供給液，進行水生生物的滅活處理和使用離心力的物理性處理中的至 少一方，該排出步驟包括：針對要從上述儲存單元排出到殼體外的排出液， 進行是否需要水生生物的滅活處理的決定、與該決定相應的處理的實施以及 使用離心力的物理性處理。
本公開在一個或多個方式中涉及一種液體的處理方法，該處理方法包 括：對要供給到殼體內的儲存單元的供給液進行使用離心力的物理性處理并 儲存到配置于殼體的儲存單元，其中，向進行上述物理性處理的裝置的流速 為1m/秒～10m/秒。
本公開在一個或多個方式中涉及一種液體的處理方法，該處理方法包 括：對要從殼體內的儲存單元排出到殼體外的排出液進行使用離心力的物理 性處理;以及將進行了上述處理的排出液排出到上述殼體外，其中，向進行 上述物理性處理的裝置的流速為1m/秒～10m/秒。
本公開在一個或多個方式中涉及一種液體的處理裝置，該處理裝置具 備：滅活單元，其對要供給到殼體內的儲存單元的供給液和/或要從上述儲存 單元排出到殼體外的排出液進行水生生物的滅活處理;物理性單元，其對要 供給到殼體內的儲存單元的供給液和/或要從上述儲存單元排出到殼體外的 排出液進行使用離心力的物理性處理;以及控制部，其決定是否對上述排出 液進行水生生物的滅活處理。
本公開在一個或多個方式中涉及一種液體的處理裝置，該處理裝置具備 物理性單元，該物理性單元以入口流速1m/秒～10m/秒對要供給到殼體內的儲 存單元的供給液和/或要從上述儲存單元排出到殼體外的排出液進行使用離 心力的物理性處理。
發明的效果
根據本公開，能夠在一個或多個方式中提供能夠在壓載水的處理中利用 的液體的新的處理方法和處理裝置。
