申請日2013.10.23

　　公開(公告)日2014.04.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種設備室上置的一體化膜法污水再生器，包括罐體，所述的罐體內依次設有厭氧反應池、曝氣池、膜濾池，其特征在于：還包括設備室、再生水池，所述的設備室設于罐體上方。采用上述技術方案，本實用新型所述的一種設備室上置的一體化膜法污水再生器，具有的有益效果為：設備室、再生水池上置，縮短了一體化膜法污水再生器的長度，便于運輸，節約占地面積;設備室上置，便于設備室的散熱，以及設備室內鼓風機、水泵的觀察與維護。

　　權利要求書

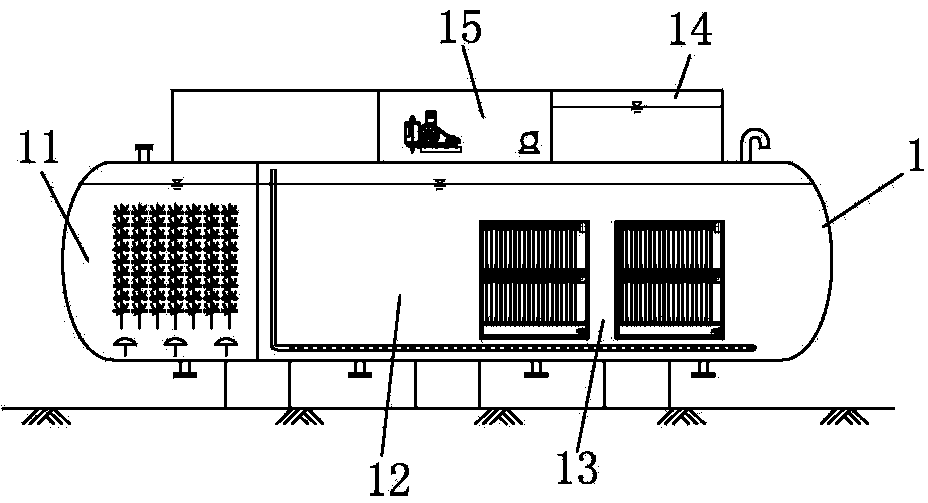

　　1.一種設備室上置的一體化膜法污水再生器，包括罐體，所述的罐體內依次設有厭氧反應池、曝氣池、膜濾池，其特征在于：還包括設備室、再生水池，所述的設備室設于罐體上方。

　　2.根據權利要求1所述的一種設備室上置的一體化膜法污水再生器，其特征在于：所述的再生水池設于罐體上方。

　　3.根據權利要求1所述的一種設備室上置的一體化膜法污水再生器，其特征在于：所述的厭氧反應池為水解酸化厭氧反應池。

　　4.根據權利要求1所述的一種設備室上置的一體化膜法污水再生器，其特征在于：所述的設備室內放置鼓風機和水泵。

　　5.根據權利要求1所述的一種設備室上置的一體化膜法污水再生器，其特征在于：所述的膜濾池內所裝填的膜組件為浸沒式超濾膜組件。

　　6.根據權利要求1-5任意權利要求所述的一種設備室上置的一體化膜法污水再生器，其特征在于：所述的膜濾池上設有一將曝氣及超濾處理后的水循環回流到厭氧反應池的回流管。

　　說明書

　　一種設備室上置的一體化膜法污水再生器

　　技術領域

　　本實用新型涉及污水處理領域，特別涉及一種設備室上置的一體化膜法污水再生器。

　　背景技術

　　隨著社會經濟的發展和人口的增長，水資源已經成為國家經濟可持續發展的制約因素。我國面臨的水資源危機更加嚴峻，我國人均水資源僅為世界人均水平的四分之一，經濟的高速發展，工農業生產用水和排污總量不斷增加，鄉鎮農村污水處理率不高，加重了自然水體污染。目前水體自然凈化功能已經無法恢復污染水質，局部水循環系統平衡遭到破壞，許多城市和地區出現了水源型缺水或水質型缺水問題。

　　污水經過處理后回用既能夠保護環境，又可緩解水資源短缺所引起的矛盾，促進經濟的可持續發展。因此污水回用已成為社會發展的需要，污水處理和回用已迫在眉睫，目前國內外多采用集中式污水處理和回用，該法具有規模效益，但同時也存在污水收集難、污水和中水管網投資高、占地面積大和施工不方便等問題，嚴重制約了污水處理和回用率。

　　采用分散式污水再生處理技術作為補充，可以很好地解決這些問題。與大型污水處理系統相比, 分散式一體化設備具有處理效率高、能耗低、產泥量少、管理方便、占地面積小等優點�，F(xiàn)有的分散式一體化設備普遍采用在罐體內設置有反應池、曝氣池、膜濾池、設備室、再生水池等;普遍存在著長度過長，不方便運輸，占地面積過大的缺點;同時設備室置于罐體內，不便于散熱，對設備室里面的設備的壽命造成了影響。

　　實用新型內容

　　針對上述問題，本實用新型的目的在于提供一種能夠有效解決上述問題的設備室上置的一體化膜法污水再生器。

　　為達到上述目的，本實用新型所提出的技術方案為：一種設備室上置的一體化膜法污水再生器，包括罐體，所述的罐體內依次設有厭氧反應池、曝氣池、膜濾池，其特征在于：還包括設備室、再生水池，所述的設備室設于罐體上方。

　　優選的，所述的再生水池設于罐體上方。

　　優選的，所述的膜濾池上設有一將曝氣及超濾處理后的水循環回流到厭氧反應池的回流管。

　　進一步，所述的厭氧反應池為水解酸化厭氧反應池。

　　優選的，所述的設備室內放置鼓風機、水泵等設備。

　　進一步，所述的膜濾池內所裝填的膜組件為浸沒式超濾膜組件。

　　采用上述技術方案，本實用新型所述的一種設備室上置的一體化膜法污水再生器，具有的有益效果為：

　　1) 設備室、再生水池上置，縮短了一體化膜法污水再生器的長度，便于運輸，節約占地面積;

　　2) 設備室上置，便于設備室的散熱，以及設備室內鼓風機、水泵的觀察與維護。
