申請日2013.10.23

　　公開(公告)日2014.04.30

　　IPC分類號C02F1/00; C02F1/24

　　摘要

　　本實用新型涉及水處理設備技術領域，特指一種一體化水處理設備。其包括一立式筒體，該立式筒體內上部和下部分為相互隔離的氣浮區和過濾區，立式筒體的頂部設有排渣系統，其中，所述氣浮區設有至少一個獨立的氣浮室，每個氣浮室的頂部設有與所述排渣系統連通的排渣管道;所述過濾區設有至少一個儲有濾料層的獨立的過濾室，所述過濾室的濾水進口與所述氣浮室的氣浮水出口連通。本實用新型實現了氣浮、過濾的一體化，具有結構緊湊、操作簡便、過濾阻力小、清洗效果理想等優點。與傳統工藝設施相比，本實用新型占地面積小，基建投資少，建設周期短，不易出現故障。本實用新型造價適中，經濟，實用。

　　權利要求書

　　1.一種一體化水處理設備，其特征在于：其包括一立式筒體，該立 式筒體內上部和下部分為相互隔離的氣浮區和過濾區，立式筒體 的頂部設有排渣系統，其中，所述氣浮區設有至少一個獨立的氣 浮室，每個氣浮室的頂部設有與所述排渣系統連通的排渣管道; 所述過濾區設有至少一個儲有濾料層的獨立的過濾室，所述過濾 室的濾水進口與所述氣浮室的氣浮水出口連通。

　　2.根據權利要求1所述的一體化水處理設備，其特征在于：所述氣 浮區內氣浮室之間的隔板呈錐狀，隔板頂部連通排渣管道;位于 下方的氣浮室的排渣管道穿過位于上方的氣浮室的排渣管道，再 與排渣系統連通。

　　3.根據權利要求1所述的一體化水處理設備，其特征在于：在所述 過濾室的濾水進口與氣浮室的氣浮水出口之間還連通有液位調節 機。

　　4.根據權利要求1或3所述的一體化水處理設備，其特征在于：于 所述氣浮室的氣浮水出口與過濾室的濾水進口之間還設有過渡池 和提升泵。

　　5.根據權利要求1或3所述的一體化水處理設備，其特征在于：所 述過濾室的外部還設有反洗水出口。

　　6.根據權利要求5所述的一體化水處理設備，其特征在于：所述過 濾室底部為平板式封頭結構，并形成一密封的集水腔，過濾室出 水口設置在該集水腔外部。

　　說明書

　　一體化水處理設備

　　技術領域：

　　本實用新型涉及水處理設備技術領域，特指一種一體化水處理 設備。

　　背景技術：

　　在水處理技術方面，通常采用氣浮處理后再經過濾器過濾的方 法去除水中的雜質，其中氣浮工藝一般采用氣浮池或鋼制氣浮機， 占地面積大，且為敞口結構，當處理氣味比較大的廢水時，操作環 境比較差。再者，由于現有的氣浮池和過濾器是分體的，占地面積 大，基建投資大，無法實現密閉化處理。

　　實用新型內容：

　　本實用新型的目的即在于克服現有技術的上述不足之處，提供 一種一體化水處理設備。

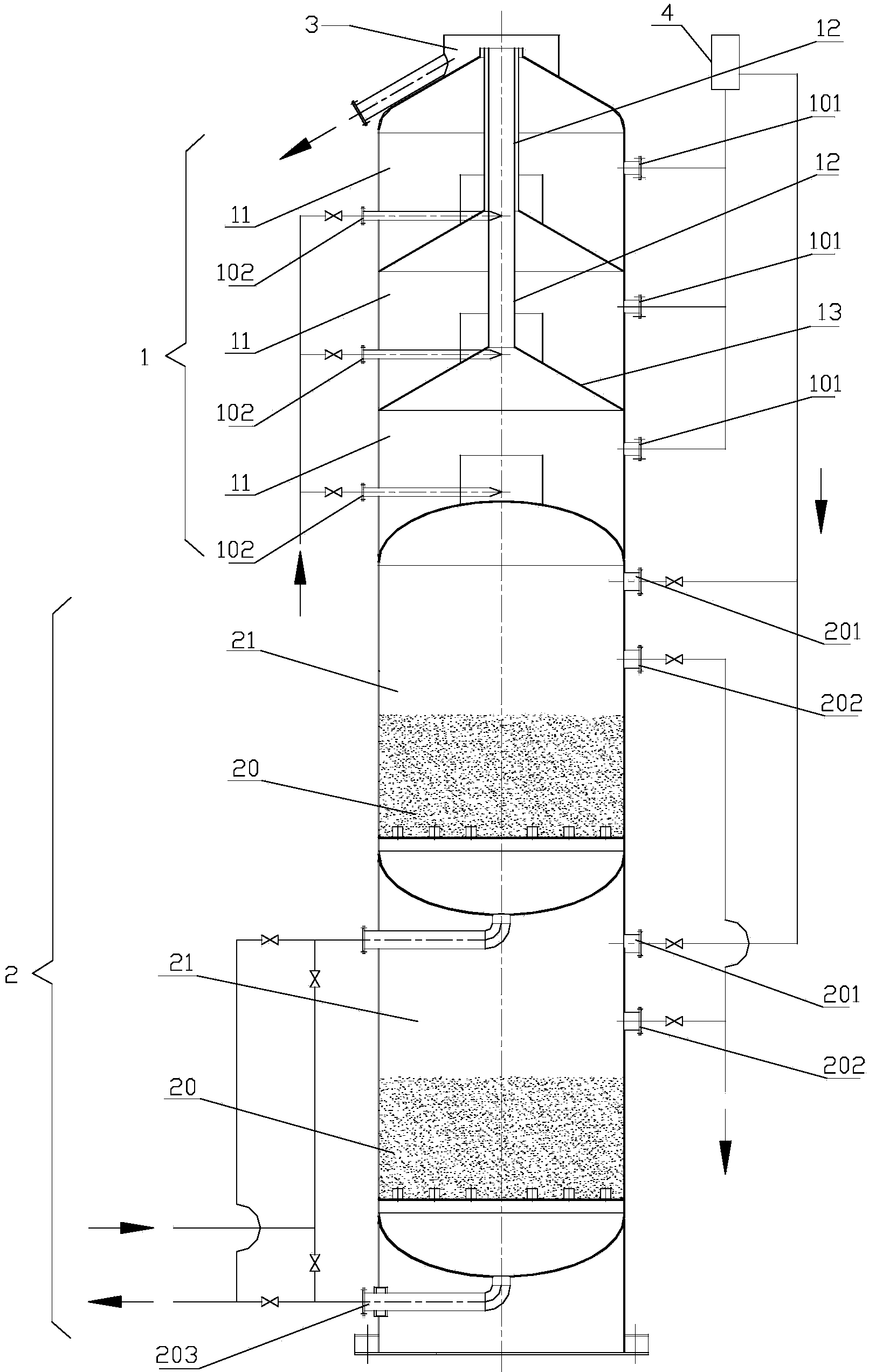

　　本實用新型采用的技術方案是：一種一體化水處理設備，其包 括一立式筒體，該立式筒體內上部和下部分為相互隔離的氣浮區和 過濾區，立式筒體的頂部設有排渣系統，其中，所述氣浮區設有至 少一個獨立的氣浮室，每個氣浮室的頂部設有與所述排渣系統連通 的排渣管道;所述過濾區設有至少一個儲有濾料層的獨立的過濾室， 所述過濾室的濾水進口與所述氣浮室的氣浮水出口連通。

　　所述氣浮區內氣浮室之間的隔板呈錐狀，隔板頂部連通排渣管 道;位于下方的氣浮室的排渣管道穿過位于上方的氣浮室的排渣管 道，再與排渣系統連通。

　　在所述過濾室的濾水進口與氣浮室的氣浮水出口之間還連通有 液位調節機。

　　于所述氣浮室的氣浮水出口與過濾室的濾水進口之間還設有過 渡池和提升泵。

　　所述過濾室的外部還設有反洗水出口。

　　所述過濾室底部為平板式封頭結構，并形成一密封的集水腔， 過濾室出水口設置在該集水腔外部。

　　本實用新型實現了氣浮、過濾的一體化，具有結構緊湊、操作 簡便、過濾阻力小、清洗效果理想等優點。與傳統工藝設施相比， 本實用新型占地面積小，基建投資少，建設周期短，不易出現故障。 本實用新型造價適中，經濟，實用。
