發布時間：2018-6-1 14:55:05  中國污水處理工程網

　　申請日2013.10.23

　　公開(公告)日2014.02.19

　　IPC分類號G05B13/04; G05D7/06

　　摘要

　　本發明公開了一種通過預測泵站流量實現污水網管投藥量有效控制的方法，首先判斷泵站是否裝有輸入流量檢測裝置，若有則進行下一步，若沒有則需先將泵站的事件式離散的輸出流量轉換為連續的泵站輸入流量;之后利用ARMA模型對泵站的輸入流量進行建模和預測，同時利用遞推最小二乘法對ARMA模型進行迭代辨識，最終獲得泵站輸入流量的預測結果，最后根據泵站輸入流量的預測結果，及時調整投藥，從而實現污水網管內細菌的有效抑制，為污水管網的投藥優化提供更多的便利。

　　權利要求書

　　1.一種通過預測泵站流量實現污水網管投藥量有效控制的方法，其特征在 于：首先判斷泵站是否裝有輸入流量檢測裝置，若有則進行下一步，若沒有則 需先將泵站的事件式離散的輸出流量轉換為連續的泵站輸入流量;之后利用 ARMA模型對泵站的輸入流量進行建模和預測，同時利用遞推最小二乘法對ARMA 模型進行迭代辨識，最終獲得泵站輸入流量的預測結果，最后根據泵站輸入流 量的預測結果，及時調整投藥，從而實現污水網管內細菌的有效抑制。

　　2.根據權利要求1所述的一種通過預測泵站流量實現污水網管投藥量有效 控制的方法，其特征在于，包括以下步驟：

　　1)判斷泵站是否裝有輸入流量檢測裝置，若有則直接進行步驟2)，若沒有 則需進行如下步驟后，再進行步驟2)：

　�、俦谜据斎肓髁縌in的計算

　　$Q_{\mathrm{in}}=Q_{\mathrm{out}}+\frac{\mathrm{dV}}{\mathrm{dt}}$

　　其中，Qin是輸入流量，Qout是輸出流量，是泵站內污水體積的變化;

　�、诶�用了3σ的方法對離群點進行檢測

　　mean|Qin|≤3σ

　　此外，受天氣影響泵站的輸入流量主要有晴天、中雨和暴雨三種工作模式， 離群點的檢測只需將各個模式下的均值按上述公式進行分類計算;

　�、郾谜镜妮斎肓髁渴且粋�隨機變量所代表的自回歸過程,在同一樣本區間 內的一個變量可以作為它們過去值的線性函數

　　A(Z-1)y(t)=C(z-1)v(t)

　　其中，Z是滯后因子,z-1y(t)=y(t-1),v(t)是0均值的高斯白噪聲，y(t)是 觀測數據,

　　$A\left(Z^{-1}\right)=1+a_1{z}^{-1}+...+a_{n_a}{z}^{-n_a}$

　　$C\left(z^{-1}\right)=1+c_1{z}^{-1}+...+c_{n_c}{z}^{-n_c}$

　　其中，na，nc是A(z-1)，C(z-1)的階次;

　　2)差分階次辨識

　　ARMA模型存在著明顯的隨機序列的特性，由自相關函數ACF和偏相關函數 PACF決定，ACF和PACF若能收斂，說明這是一個穩定序列，在ACF和PACF的 分析過程中，其收斂行為非常重要，ACF的計算如下：

　　${\rho }_j=\frac{{\Sigma }_{t=1}^{n-j}(y\left(t\right)-\stackrel{\‾}{y})(y(t+j)-\stackrel{\‾}{y})}{{\Sigma }_{t=1}^n{(y\left(t\right)-\stackrel{\‾}{y})}^2}$

　　其中,t=1,2,…,n;j=1,2,…，n,-1;n是數據序列的個數，是y(t)的均 值，ACF的分析主要關于ARMA模型AR部分的模型階次和差分階次，而另一個可 以描述數據序列相關性能的是偏相關系數PACF，PACF計算如下：

　　Φ11=ρ1

　　${\Phi }_{j+1,j+1}=({\rho }_j+1-\underset{i=1}{\overset{j}{\Sigma }}{\rho }_j+1-i{\Phi }_{j,i}){(1-\underset{i=1}{\overset{j}{\Sigma }}{\rho }_j{\Phi }_{\mathrm{ji}})}^{-1}$

　　Φj+1，i=Φji-Φj+1，j+Φj，j+1-i

　　其中，i=1,2,…,j;Φjj是關于j的函數即是PACF，通常正確的差分階 次能使得隨機變量圍繞均值附近波動，同時ACF能迅速衰退到0且在95%的區間 內，但如果ACF經過長期的衰減仍然無法達到穩定，則說明模型需要更高的差 分階次，其中0階的差分如下：

　　$X\left(t\right)=a_{1}X(t-1)+...+a_{n_a}X(t-n_a)+c_{1}v(t-1)+...+c_{n_c}v(t-n_c)+v\left(t\right)$

　　其中，X(t)=y(t)-μ是0階差分，即y(t)=X(t)+μ，而對于1和2階來 說，分別等于y(t-1)-y(t-2)和y(t-1)-2y(t-2)+y(t-3);

　　3)差分模型參數和階次辨識

　�、倌Ｐ偷碾A次可通過統計學F分布測試和貝葉斯信息原則BIC參數離線方 式獲得，模型的階次過高會增加模型的計算量，反之會降低模型的預測精度， 因此，需要選擇合適的模型參數，利用BIC參數進行模型階次辨識：

　　$\mathrm{BIS}\left(n\right)=N\ln {\sigma }_a^2+n\ln N$

　　其中，N是數據點的個數，n=na+nc是ARMA模型的模型階次，而 ${\sigma }_a^2=\frac{1}{N-n}{\Sigma }_{t=n+1}^N{(y_t-{\Sigma }_{i=1}^{\mathrm{na}}{a}_i{y}_{t-i}-{\Sigma }_{i=1}^{\mathrm{nc}}{b}_i{v}_{t-i})}^2,$N是總的樣 本個數;

　　②在每次BIC的確認過程中，參數ai，ci由遞推最小二乘法RELS辨識獲得， 而參數矩陣θ和則表示如下：

　　$\theta ={[a_1,a_2,...,a_{n_a},c_1,c_{2,,...,}{c}_{n_c}]}^T$

　　其中，T是轉置，而v(t)則由下式估計：

　　同時由上述公式估計得到，

　　$\hat{\theta }\left(t\right)=\hat{\theta }(t-1)+L\left(t\right)$

　　其中，L(t)和P(t)分別是估計參數、增益矩陣和協方差矩陣，L(t)和P(t) 可視為的過度參數;

　　4)ARMA模型的多步預測

　　在辨識階次和參數的基礎上，多步預測變量具體如下式所示：

　　當1

　　$\hat{y}(t+k|t)=\underset{i=1}{\overset{n_a}{\Sigma }}{a}_i\hat{y}(t+k-i|t)+\underset{i=k}{\overset{n_c}{\Sigma }}{c}_i\hat{v}(t+k-i)$

　　其中，$\hat{v}\left(t\right),\hat{v}(t-1),...,\hat{v}(t+k-n_c)$由噪聲發生函數產生得到;

　　當k>nc時，

　　$\hat{y}(t+k|t)=\underset{i=1}{\overset{n_a}{\Sigma }}{a}_i\hat{y}(t+k-i|t)$

　　當t+k-i≤t時，假定L>nc，多步最優預測 k-1，2，...L可以在所辨識的參數ai，ci的基礎上獲得;

　　5)基于上述ARMA模型泵站入水流量的預測值，確定本網段的投藥量：

　　M=KP·Ypre

　　其中，M為單位時間內投藥量，Kp為比例系數矩陣，Ypre為泵站入水流量預 測序列，而比例系數矩陣由歷史數據回歸得到。

　　說明書

　　通過預測泵站流量實現污水網管投藥量有效控制的方法

　　技術領域

　　本發明涉及城市污水處理的技術領域，尤其是指一種通過預測泵站流量實 現污水網管投藥量有效控制的方法。

　　背景技術

　　在城市污水處理系統中，污水管網起到污水收集、運輸?shù)淖饔谩Ｓ捎谖鬯?管網覆蓋面積廣，污水管道需要在地下埋深，為了減少后續輸送管道的埋深， 在污水輸送的中途設置提升泵站，污水經提升后再通過污水管道送到更遠的地 方(污水處理廠或下一個污水提升泵站)，所以污水提升泵站是污水收集中轉站。 泵站泵的啟動和停止基于本泵站進水池水位上下限的限制值，即液位達到上限 值開泵而在下限時停泵，而且對于大多數泵站來說，為了減少泵的故障率，對 單機運行有時間限制，所以，各個泵站一般會在抽水達到最低水位時候進行水 泵相互間的切換。由于泵的開停使得污水在管網長期滯留，從而導致厭氧條件 的長期存在，使得存在于生物膜或管網沉淀物中的細菌代謝，特別是SRB細菌 代謝會產生了大量的H2S。與此同時，H2S在從液態到氣態的轉化過程中會產生 管網腐蝕、惡臭，這些都會導致安全生產事故。解決該問題的一種主要方式是 在污水管網中投加藥劑，如氫氧化鎂，鐵鹽，硝酸鹽，壓硝酸鹽等等。而污水 在管網的停留時間(HRT，水力停留時間)與泵站出水流量有很大的關系，因 此，通過預測流量從而控制投藥量的在線方法給投藥控制系統的改善提供了可 能性。

　　發明內容

　　本發明的目的在于克服現有技術的不足，提供一種安全可靠的通過預測泵 站流量實現污水網管投藥量有效控制的方法。

　　為實現上述目的，本發明所提供的技術方案為：一種通過預測泵站流量實 現污水網管投藥量有效控制的方法，首先判斷泵站是否裝有輸入流量檢測裝置， 若有則進行下一步，若沒有則需先將泵站的事件式離散的輸出流量轉換為連續 的泵站輸入流量;之后利用ARMA模型對泵站的輸入流量進行建模和預測，同時 利用遞推最小二乘法對ARMA模型進行迭代辨識，最終獲得泵站輸入流量的預測 結果，最后根據泵站輸入流量的預測結果，及時調整投藥，從而實現污水網管 內細菌的有效抑制。

　　所述通過預測泵站流量實現污水網管投藥量有效控制的方法，包括以下步 驟：

　　1)判斷泵站是否裝有輸入流量檢測裝置，若有則直接進行步驟2)，若沒有 則需進行如下步驟后，再進行步驟2)：

　�、俦谜据斎肓髁縌in的計算

　　$Q_{\mathrm{in}}=Q_{\mathrm{out}}+\frac{\mathrm{dV}}{\mathrm{dt}}$

　　其中，Qin是輸入流量，Qout是輸出流量，是泵站內污水體積的變化;

　　③利用了3σ的方法對離群點進行檢測

　　mean|Qin|≤3σ

　　此外，受天氣影響泵站的輸入流量主要有晴天、中雨和暴雨三種工作模式， 離群點的檢測只需將各個模式下的均值按上述公式進行分類計算;

　　③泵站的輸入流量是一個隨機變量所代表的自回歸過程,在同一樣本區間 內的一個變量可以作為它們過去值的線性函數

　　A(Z-1)y(t)=C(z-1)v(t)

　　其中，Z是滯后因子,z-1y(t)=y(t-1),v(T)是0均值的高斯白噪聲，y(t)是 觀測數據,

　　$A\left(Z^{-1}\right)=1+a_1{z}^{-1}+...+a_{n_a}{z}^{-n_a}$

　　$C\left(z^{-1}\right)=1+c_1{z}^{-1}+...+c_{n_c}{z}^{-n_c}$

　　其中，na，nc是A(z-1)，C(z-1)的階次;

　　2)差分階次辨識

　　ARMA模型存在著明顯的隨機序列的特性，由自相關函數ACF和偏相關函數 PACF決定，ACF和PACF若能收斂，說明這是一個穩定序列，在ACF和PACF的 分析過程中，其收斂行為非常重要，ACF的計算如下：

　　${\rho }_j=\frac{{\Sigma }_{t=1}^{n-j}(y\left(t\right)-\stackrel{\‾}{y})(y(t+j)-\stackrel{\‾}{y})}{{\Sigma }_{t=1}^n{(y\left(t\right)-\stackrel{\‾}{y})}^2}$

　　其中,t=1,2,…,n;j=1,2,…，n,-1;n是數據序列的個數，是y(t)的均 值，ACF的分析主要關于ARMA模型AR部分的模型階次和差分階次，而另一個可 以描述數據序列相關性能的是偏相關系數PACF，PACF計算如下：

　　Φ11=ρ1

　　${\Phi }_{j+1,j+1}=({\rho }_{j+1}-\underset{i=1}{\overset{j}{\Sigma }}{\rho }_{j+1-i}{\Phi }_{j,i})(1-\underset{i=1}{\overset{j}{\Sigma }}{\rho }_j{\Phi }_{\mathrm{ji}}{)}^{-1}$

　　Φj+1，i=Φji-Φj+1，j+1Φj，j+1-i

　　其中，i=1,2,…,j;Φjj是關于j的函數即是PACF，通常正確的差分階 次能使得隨機變量圍繞均值附近波動，同時ACF能迅速衰退到0且在95%的區間 內，但如果ACF經過長期的衰減仍然無法達到穩定，則說明模型需要更高的差 分階次，其中0階的差分如下：

　　$X\left(t\right)=a_{1}X(t-1)+...+a_{n_a}X(t-n_a)+c_{1}v(t-1)+...+c_{n_c}v(t-n_c)+v\left(t\right)$

　　其中，X(t)=y(t)-μ是0階差分，即y(t)=X(t)+μ，而對于1和2階來 說，分別等于y(t-1)-y(t-2)和y(t)1)-2y(t-2)+y(t-3);

　　3)差分模型參數和階次辨識

　�、倌Ｐ偷碾A次可通過統計學F分布測試和貝葉斯信息原則BIC參數離線方 式獲得，模型的階次過高會增加模型的計算量，反之會降低模型的預測精度， 因此，需要選擇合適的模型參數，利用BIC參數進行模型階次辨識：

　　$\mathrm{BIS}\left(n\right)=N\ln {\sigma }_a^2+n\ln N$

　　其中，N是數據點的個數，n=na+nc是ARMA模型的模型階次，而 ${\sigma }_a^2=\frac{1}{N-n}{\Sigma }_{t=n+1}^N{(y_t-{\Sigma }_{i=1}^{\mathrm{na}}{a}_i{y}_{t-i}-{\Sigma }_{i=1}^{\mathrm{nc}}{b}_i{v}_{t-i})}^2,$N是總的樣 本個數;

　　②在每次BIC的確認過程中，參數ai，ci由遞推最小二乘法RELS辨識獲得， 而參數矩陣θ和則表示如下：

　　$\theta ={[a_1,a_2,...,a_{n_a},c_1,c_{2,,...,}{c}_{n_c}]}^T$

　　其中，T是轉置，而v(t)則由下式估計：

　　同時由上述公式估計得到，

　　$\hat{\theta }\left(t\right)=\hat{\theta }(t-1)+L\left(t\right)$

　　其中，L(t)和P(t)分別是估計參數、增益矩陣和協方差矩陣，L(t)和P(t) 可視為的過度參數;

　　4)ARMA模型的多步預測

　　在辨識階次和參數的基礎上，多步預測變量具體如下式所示：

　　當1

　　$\hat{y}(t+k|t)=\underset{i=1}{\overset{n_a}{\Sigma }}{a}_i\hat{y}(t+k-i|t)+\underset{i=k}{\overset{n_c}{\Sigma }}{c}_i\hat{v}(t+k-i)$

　　其中，$\hat{v}\left(t\right),\hat{v}(t-1),...,\hat{v}(t+k-n_c)$由噪聲發生函數產生得到;

　　當k>nc時，

　　$\hat{y}(t+k|t)=\underset{i=1}{\overset{n_a}{\Sigma }}{a}_i\hat{y}(t+k-i|t)$

　　當t+k-i≤t時，假定L>nc，多步最優預測 k=1，2，...，L可以在所辨識的參數ai，ci的基礎上獲得;

　　5)基于上述ARMA模型泵站入水流量的預測值，確定本網段的投藥量：

　　M=KP·Ypre

　　其中，M為單位時間內投藥量，Kp為比例系數矩陣，Ypre為泵站入水流量預 測序列，而比例系數矩陣由歷史數據回歸得到。

　　本發明與現有技術相比，具有如下優點與有益效果：

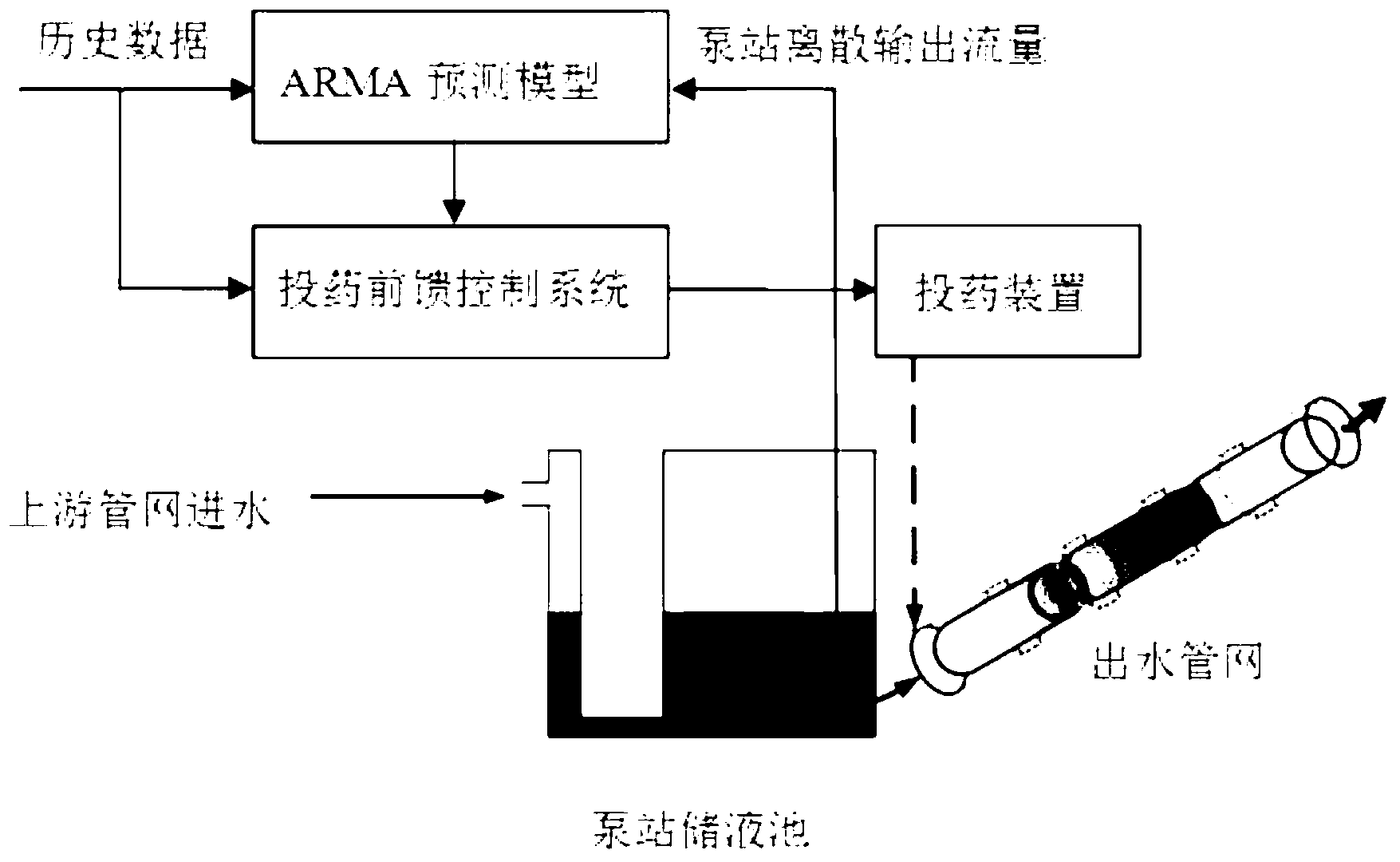

　　1、利用泵站儲液池的工作原理，可以將事件式離散的輸出流量轉換為連續 的輸入流量，以便于連續建模方法的處理;

　　2、利用ARMA模型對連續的輸入流量進行建模和預測，在此基礎上再次利 用泵站儲液池的工作原理預測泵站的輸入流量，進而為污水管網的投藥優化提 供更多的便利。
