申請日2013.10.23
公開(公告)日2014.04.30
IPC分類號B65G67/04
摘要
本實用新型公開了一種石油鉆井污泥自動裝車裝置，包括送料槽，所述送料槽內轉動連接有無軸螺旋輸送葉片，所述送料槽的其中一端連接有出料管，所述出料管與送料槽連通，所述無軸螺旋輸送葉片的其中一端穿過出料管并傳動連接有動力裝置，所述出料管的一側設有可將物料提升到一定高度的提升裝置;本實用新型采用上述技術方案，通過無軸螺旋輸送葉片將污泥輸送到遠離鉆井區域的位置，同時通過提升螺桿將污泥運送到一定的高度，通過物料排出管將污泥排出直接流入到罐車，不用再進行人工轉運，同時也避免了對環境造成的污染。
權利要求書

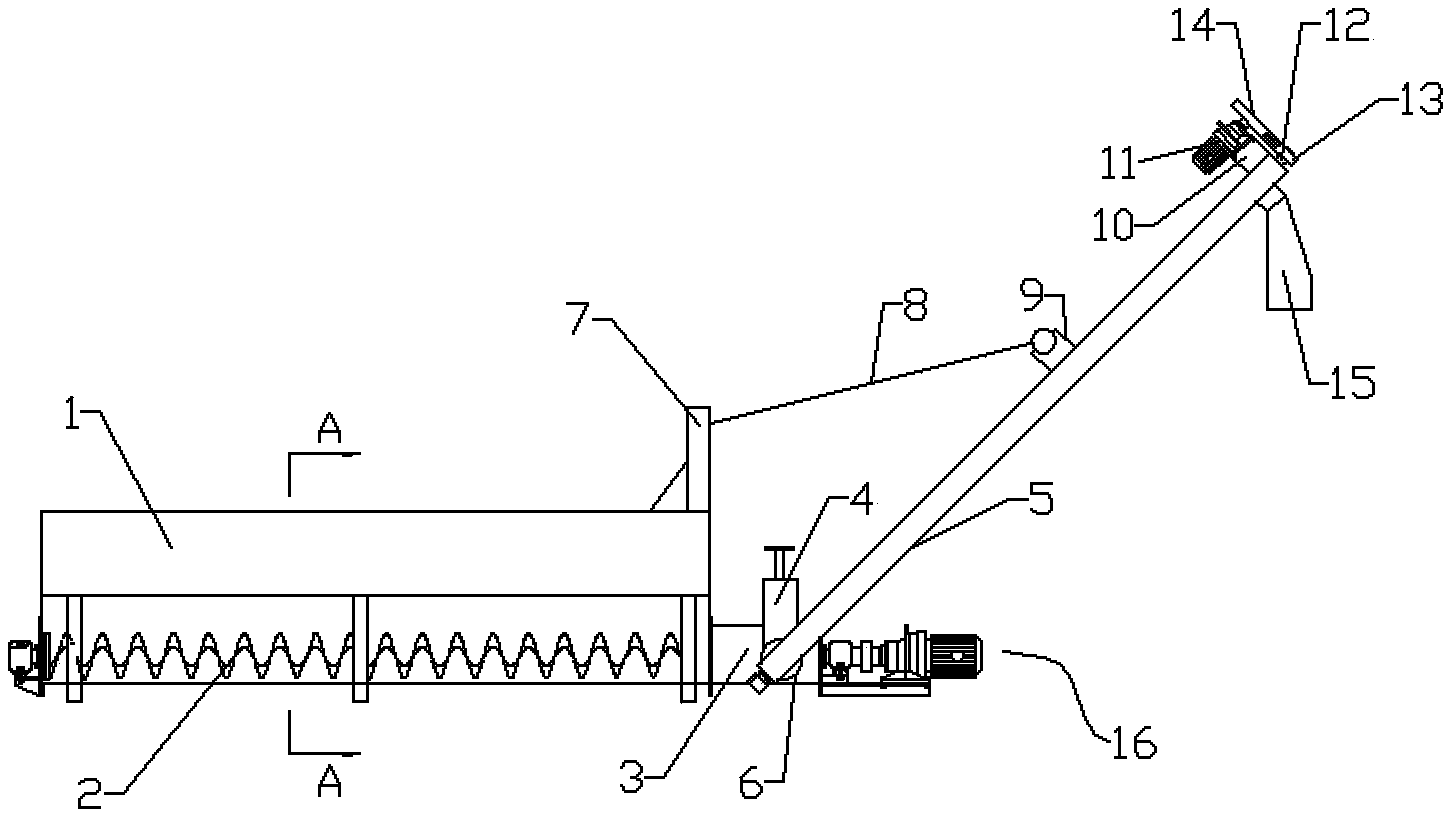

1.一種石油鉆井污泥自動裝車裝置，包括送料槽(1)，所述送料槽(1)內轉動連接有無軸螺旋輸送葉片(2)，所述送料槽(1)的其中一端連接有出料管(3)，所述出料管(3)與送料槽(1)連通，其特征在于：所述無軸螺旋輸送葉片(2)的其中一端穿過出料管(3)并傳動連接有動力裝置(16)，所述出料管(3)的一側設有可將物料提升到一定高度的提升裝置。
2.根據權利要求1所述的一種石油鉆井污泥自動裝車裝置，其特征在于：所述物料提升裝置包括提升筒(5)，所述提升筒(5)通過進料管(6)與出料管(3)連通，所述提升筒(5)上遠離進料管(6)的一端設有物料排出管(15)，所述提升筒(5)內轉動連接有用于將物料從進料管(6)處提升到出料管(3)處的提升螺桿(12)。
3.根據權利要求2所述的一種石油鉆井污泥自動裝車裝置，其特征在于：所述提升筒(5)傾斜設置。
4.根據權利要求3所述的一種石油鉆井污泥自動裝車裝置，其特征在于：所述提升筒(5)上靠近物料排出管(15)的位置固定連接有提升電機(11)，所述提升電機(11)與提升螺桿(12)傳動連接。
5.根據權利要求4所述的一種石油鉆井污泥自動裝車裝置，其特征在于：所述動力裝置(16)包括固定座(17)，所述固定座(17)上通過水平電機座(18)固定連接有水平輸送電機(19)，所述水平輸送電機(19)通過聯軸器(20)傳動連接有減速器(22)，所述減速器(22)的輸出軸與無軸螺旋輸送葉片(2)固定連接。
6.根據權利要求5所述的一種石油鉆井污泥自動裝車裝置，其特征在于：所述進料管(6)上位于提升筒(5)與出料管(3)之間的位置設有控制閥門(4)。
7.根據權利要求6所述的一種石油鉆井污泥自動裝車裝置，其特征在于：所述送料槽(1)與提升筒(5)之間設有拉繩(8)。
8.根據權利要求7所述的一種石油鉆井污泥自動裝車裝置，其特征在于：所述提升電機(11)的輸出軸上固定連接有主動輪(14)，所述提升螺桿(12)遠離進料管(6)的一端的端部固定連接有從動輪(13)，所述主動輪(14)與從動輪(13)之間通過皮帶傳動連接。
說明書
一種石油鉆井污泥自動裝車裝置
技術領域
本實用新型涉及一種石油鉆井污泥自動裝車裝置，屬于石油鉆井用輔助設備。
背景技術
在石油鉆井過程中會產生大量的糊狀的污泥，這些糊狀污泥堆積在鉆井旁邊，多采用人工或用挖掘機裝車運走，這種方式既不利于鉆井作業、費時費工，同時也對現場環境造成污染。
為解決上述技術問題專利申請?zhí)枮?01220116327.1的實用新型專利公開了一種污泥螺旋輸送機，這種輸送機可將污泥輸送到遠離鉆井的地方，有效的解決了污泥在鉆井旁堆積的問題，但是還需要人工進行裝車轉運，在轉運過程中不僅需要大量的人員，也會造成周圍環境的污染。
發明內容
本實用新型要解決的技術問題是針對現有技術的不足，提供一種能夠?qū)€@井中產生的污泥自動裝車，不會對環境造成污染，節省人力的石油鉆井污泥自動裝車裝置。
為解決上述問題，本實用新型采用以下技術方案：一種石油鉆井污泥自動裝車裝置，包括送料槽，所述送料槽內轉動連接有無軸螺旋輸送葉片，所述送料槽的其中一端連接有出料管，所述出料管與送料槽連通，所述無軸螺旋輸送葉片的其中一端穿過出料管并傳動連接有動力裝置，所述出料管的一側設有可將物料提升到一定高度的提升裝置。
以下是本實用新型的進一步改進：
所述物料提升裝置包括提升筒，所述提升筒通過進料管與出料管連通，所述提升筒上遠離進料管的一端設有物料排出管，所述提升筒內轉動連接有用于將物料從進料管處提升到出料管處的提升螺桿。
進一步改進：
所述提升筒傾斜設置。
進一步改進：
所述提升筒上靠近物料排出管的位置固定連接有提升電機，所述提升電機與提升螺桿傳動連接。
進一步改進：
所述動力裝置包括固定座，所述固定座上通過水平電機座固定連接有水平輸送電機，所述水平輸送電機通過聯軸器傳動連接有減速器，所述減速器的輸出軸與無軸螺旋輸送葉片固定連接。
進一步改進：
所述進料管上位于提升筒與出料管之間的位置設有控制閥門。
進一步改進：
所述送料槽與提升筒之間設有拉繩。
進一步改進：
所述提升電機的輸出軸上固定連接有主動輪，所述提升螺桿遠離進料管的一端的端部固定連接有從動輪，所述主動輪與從動輪之間通過皮帶傳動連接。
本實用新型采用上述技術方案，通過無軸螺旋輸送葉片將污泥輸送到遠離鉆井區域的位置，同時通過提升螺桿將污泥運送到一定的高度，通過物料排出管將污泥排出直接流入到罐車，不用再進行人工轉運，同時也避免了對環境造成的污染。
下面結合附圖對本實用新型的技術方案做進一步的說明。
