申請日2013.10.23

　　公開(公告)日2014.04.09

　　IPC分類號C02F1/463

　　摘要

　　本實用新型公開了一種同軸電絮凝污水處理系統，包括源水池、電絮凝水處理器、澄清器、緩沖池和清水池，所述的源水池通過輸水管線與電絮凝水處理器連接，電絮凝水處理器通過輸水管線分別與澄清器和緩沖池連接，澄清器和緩沖池分別通過輸水管線與清水池連接。本實用新型目的是提供一種結構簡單、污水的處理效果好的同軸電絮凝污水處理系統，在污水在同軸電絮凝污水處理系統內采取一定的強氧化措施，削減系統處理有機污染物的負荷。

　　權利要求書

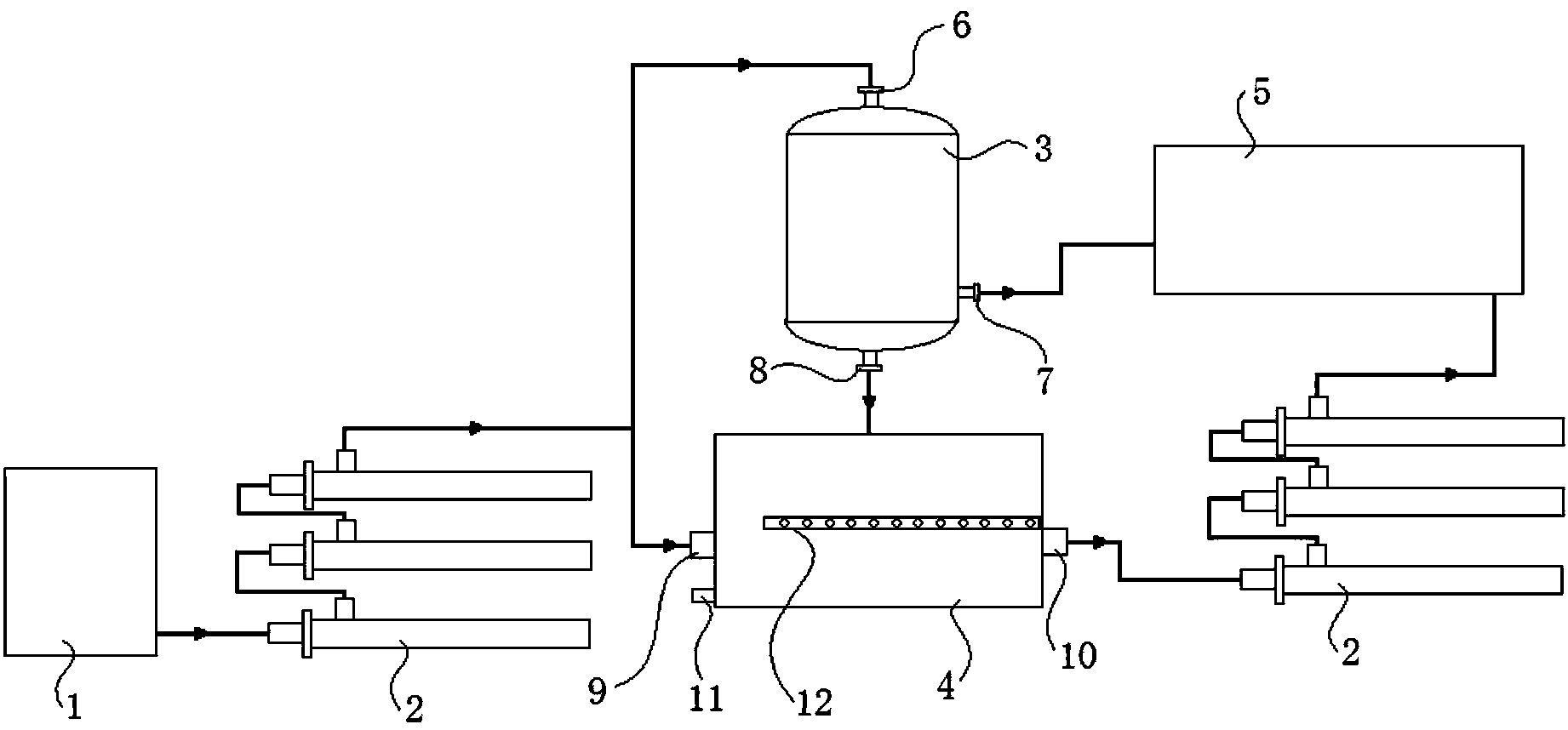

　　1.一種同軸電絮凝污水處理系統，包括源水池(1)、電絮凝水處理器(2)、 澄清器(3)、緩沖池(4)和清水池(5)，其特征在于：所述的源水池(1)通 過輸水管線與電絮凝水處理器(2)連接，電絮凝水處理器(2)通過輸水管線 分別與澄清器(3)和緩沖池(4)連接，澄清器(3)和緩沖池(4)分別通過 輸水管線與清水池(5)連接。

　　2.根據權利要求1所述的一種同軸電絮凝污水處理系統，其特征在于： 所述的澄清器(3)頂部位置設置有澄清器進水口(6)，澄清器(3)下部側邊 位置設置有澄清器出水口(7)，澄清器(3)底部位置設置有澄清器排污管(8); 所述的電絮凝水處理器(2)出水口通過輸水管線與澄清器進水口(6)連接; 所述的澄清器出水口(7)通過輸水管線與清水池(5)連接;所述的澄清器排 污管(8)通過輸水管線與緩沖池(4)連接。

　　3.根據權利要求1或2所述的一種同軸電絮凝污水處理系統，其特征在 于：所述的緩沖池(4)上設置有緩沖池進水口(9)、緩沖池出水口(10)和緩 沖池排渣管(11)，所述的緩沖池(4)內部設置曝氣裝置(12)，所述的緩沖池 進水口(9)通過輸水管線與電絮凝水處理器(2)連接，所述的緩沖池出水口 (10)通過輸水管線與清水池(5)連接。

　　4.根據權利要求3所述的一種同軸電絮凝污水處理系統，其特征在于： 所述緩沖池出水口(10)與清水池(5)連接的輸水管線上設置電絮凝水處理器 (2)。

　　5.根據權利要求1-4中任意一項所述的一種同軸電絮凝污水處理系統， 其特征在于：所述的電絮凝水處理器(2)為同軸電絮凝水處理器。

　　說明書

　　一種同軸電絮凝污水處理系統

　　技術領域

　　本實用新型屬于水處理設備技術領域，具體涉及一種同軸電絮凝污水處理 系統。

　　背景技術

　　電絮凝污水處理系統的主要設備是電絮凝反應器，它有箱式、同軸圓管式 等多種結構型式。同軸電絮凝污水處理系統是采用同軸金屬圓管作電極，外管 和內管之間的空間是電絮凝反應室，電絮凝反應在一個完全封閉的反應室中進 行，反應室的形狀呈圓環柱曲面形，反應室中的壓力高于大氣壓力，電化學反 應在這個反應室內反應得更加徹底，并且對一般電絮凝處理器難以處理的溶解 性污染物有很高的處理能力。

　　但是，對一些有機物濃度較高和含有難以氧化有機污染物的廢水，污水的 處理效果受到限制。

　　實用新型內容

　　本實用新型目的是提供一種結構簡單、污水的處理效果好的同軸電絮凝污 水處理系統，在污水在同軸電絮凝污水處理系統內采取一定的強氧化措施，削 減系統處理有機污染物的負荷。

　　為了解決上述技術問題，本實用新型是通過以下技術方案實現的：一種同 軸電絮凝污水處理系統，其包括源水池、電絮凝水處理器、澄清器、緩沖池和 清水池，所述的源水池通過輸水管線與電絮凝水處理器連接，電絮凝水處理器 通過輸水管線分別與澄清器和緩沖池連接，澄清器和緩沖池分別通過輸水管線 與清水池連接。

　　優選的是，所述的澄清器頂部位置設置有澄清器進水口，澄清器下部側邊 位置設置有澄清器出水口，澄清器底部位置設置有澄清器排污管;所述的電絮 凝水處理器出水口通過輸水管線與澄清器進水口連接;所述的澄清器出水口通 過輸水管線與清水池連接;所述的澄清器排污管通過輸水管線與緩沖池連接。

　　優選的是，所述的緩沖池上設置有緩沖池進水口、緩沖池出水口和緩沖池 排渣管，所述的緩沖池內部設置曝氣裝置，所述的緩沖池進水口通過輸水管線 與電絮凝水處理器連接，所述的緩沖池出水口通過輸水管線與清水池連接。

　　優選的是，所述緩沖池出水口與清水池連接的輸水管線上設置電絮凝水處 理器。

　　優選的是，所述的電絮凝水處理器為同軸電絮凝水處理器。

　　本實用新型的有益效果：在同軸電絮凝污水處理系統中加入緩沖池以及在 緩沖池中設置曝氣裝置，對同軸電絮凝污水處理系統中的污水進行強氧化措施， 削減系統處理有機污染物的負荷;在緩沖池與清水池之間設置電絮凝水處理器， 可以最大限度的對污水中的有機污染物進行消除。
