申請日2013.10.23

　　公開(公告)日2014.05.21

　　IPC分類號C02F3/32; C02F9/14

　　摘要

　　本實用新型涉及一種針對農村生活污水的生物-生態處理系統，包括集水井和人工濕地，人工濕地表面設有保溫覆蓋膜，人工濕地一側設有系統出水口，人工濕地另一側與布水井一側連通，布水井另一側與接觸氧化池連通;集水井設有系統進水口，集水井內設有潛水泵，潛水泵的出口與接觸氧化池連通。采用本實用新型的結構后，即可確保污水處理效率，不會受季節溫度的影響。

　　權利要求書

　　1.一種針對農村生活污水的生物-生態處理系統，包括集水井和人工濕 地，其特征是，所述人工濕地表面設有保溫覆蓋膜，所述人工濕地一側設有 系統出水口，所述人工濕地另一側與布水井一側連通，所述布水井另一側與 接觸氧化池連通;所述集水井設有系統進水口，所述集水井內設有潛水泵， 所述潛水泵的出口與接觸氧化池連通。

　　2.根據權利要求1所述針對農村生活污水的生物-生態處理系統，其特 征是，所述人工濕地包括上部碎石層、中部煤渣層和下部礫石層;所述礫石 層的一端延伸至與布水井相接、另一端延伸至與系統出水口相接。

　　3.根據權利要求2所述針對農村生活污水的生物-生態處理系統，其特 征是，所述礫石層礫石的直徑為5-20cm;所述煤渣層煤渣的直徑為2-3cm; 所述碎石層碎石的直徑為1-2cm。

　　4.根據權利要求1所述針對農村生活污水的生物-生態處理系統，其特 征是，所述接觸氧化池底部設有曝氣裝置，所述接觸氧化池內在曝氣裝置上 方懸掛有填料。

　　5.根據權利要求4所述針對農村生活污水的生物-生態處理系統，其特 征是，所述填料分兩部分、并分別位于曝氣裝置的兩側;所述曝氣裝置為潛 水曝氣機。

　　6.根據權利要求1所述針對農村生活污水的生物-生態處理系統，其特 征是，所述接觸氧化池與布水井相接的一側上部設有與布水井連通的出水通 道。

　　7.根據權利要求1至6任一項所述針對農村生活污水的生物-生態處理 系統，其特征是，所述布水井由若干層多孔磚鋪設構成。

　　8.根據權利要求1至6任一項所述針對農村生活污水的生物-生態處理 系統，其特征是，所述集水井、接觸氧化池、布水井、人工濕地依次鄰接。

　　9.根據權利要求1至6任一項所述針對農村生活污水的生物-生態處理 系統，其特征是，所述潛水泵位于集水井底部，所述潛水泵出口與管道一端 連通，所述管道另一端通向接觸氧化池內下部;所述保溫覆蓋膜鋪設于人工 濕地表面設有的溫室骨架上;所述溫室骨架上還設有通風窗。

　　10.根據權利要求1至6任一項所述針對農村生活污水的生物-生態處理 系統，其特征是，每個接觸氧化池對應兩個布水井，每個布水井對應一個人 工濕地。

　　說明書

　　針對農村生活污水的生物-生態處理系統

　　技術領域

　　本實用新型涉及一種生物-生態處理系統，尤其是一種針對農村生活污水 的生物-生態處理系統，屬于農村生活污水處理技術領域。

　　背景技術

　　據申請人所知，農村生活污水主要來源于廚房污水、生活洗滌污水、沖 廁污水及畜禽養殖廢水。農村生活污水中，有機物和氮、磷含量較高，一般 不含有毒物質;此外，污水中還含有合成洗滌劑及細菌、病毒、寄生蟲卵等。

　　我國從上世紀80年代起逐步開展農村生活污水處理技術的開發和研究工 作，其中人工濕地處理技術應用最為廣泛。然而，人工濕地系統在冬季運行 時受低溫影響，處理效果大幅下降，很大地限制了人工濕地的應用。

　　實用新型內容

　　本實用新型的目的在于：針對上述現有技術存在的問題，提供一種針對 農村生活污水的生物-生態處理系統，能有效克服現有人工濕地系統存在的不 足，即便在冬季也能照常運行。

　　為了達到以上目的，本實用新型的技術方案如下：

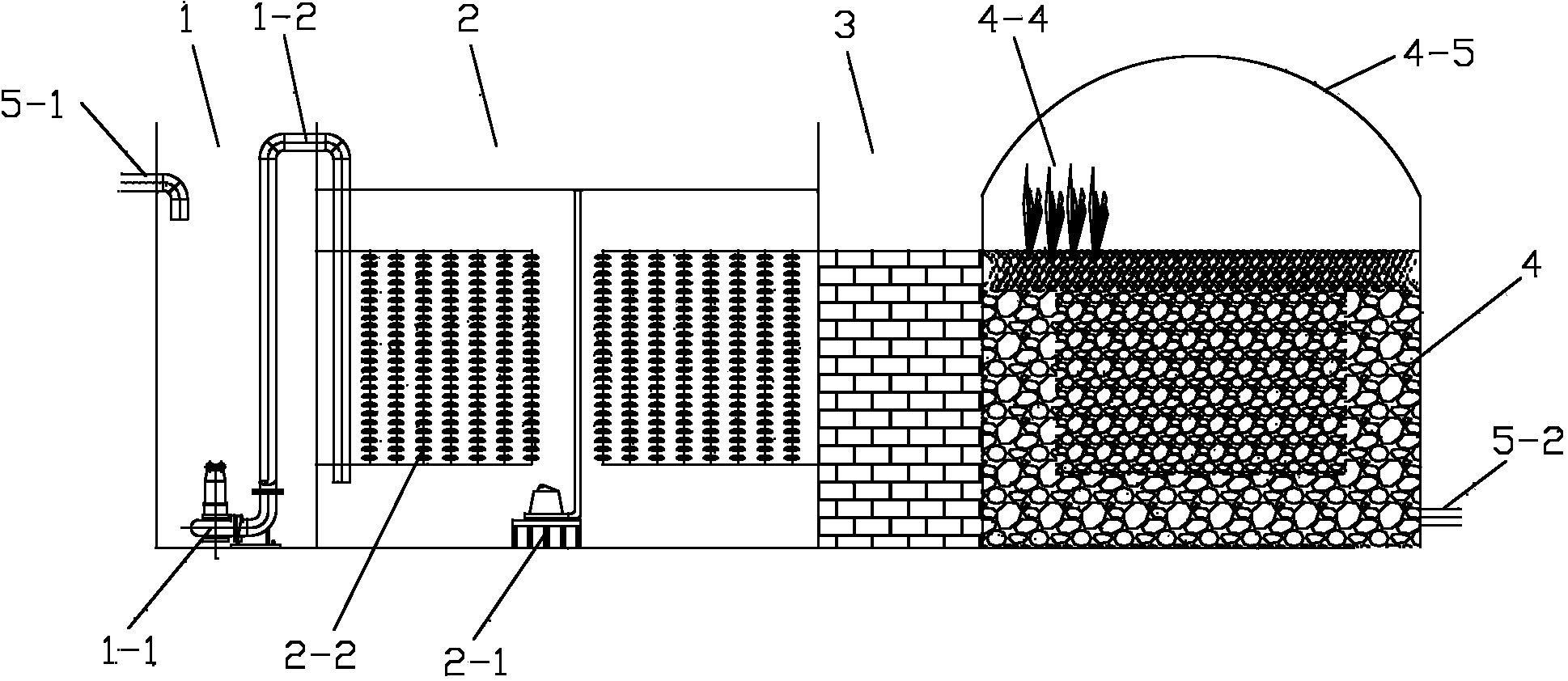

　　一種針對農村生活污水的生物-生態處理系統，包括集水井和人工濕地， 其特征是，所述人工濕地表面設有保溫覆蓋膜，所述人工濕地一側設有系統 出水口，所述人工濕地另一側與布水井一側連通，所述布水井另一側與接觸 氧化池連通;所述集水井設有系統進水口，所述集水井內設有潛水泵，所述 潛水泵的出口與接觸氧化池連通。

　　該結構中，保溫覆蓋膜可起到保溫作用，使人工濕地上形成溫室，這樣 在冬季也不會降低處理效果。該結構在使用時，污水從系統進水口進入集水 井內，再由集水井內的潛水泵將污水抽至接觸氧化池內，并進行生物處理， 去除污水中的有機污染物和氨氮等污染物質;然后污水經布水井均勻布水后 進入人工濕地;人工濕地可種植水生植物去除水體中的氮磷等物質，最后將 處理后的水經系統出水口排出即可。

　　本實用新型進一步完善的技術方案如下：

　　優選地，所述人工濕地包括上部碎石層、中部煤渣層和下部礫石層;所 述礫石層的一端延伸至與布水井相接、另一端延伸至與系統出水口相接。更 優選地，所述礫石層礫石的直徑為5-20cm;所述煤渣層煤渣的直徑為2-3cm; 所述碎石層碎石的直徑為1-2cm。這樣可保持水流通暢，并使人工濕地中形成 潛流;使用時可在上部碎石層中種植水生植物以進一步凈化水體，并實現經 濟價值。

　　優選地，所述接觸氧化池底部設有曝氣裝置，所述接觸氧化池內在曝氣 裝置上方懸掛有填料。更優選地，所述填料分兩部分、并分別位于曝氣裝置 的兩側;所述曝氣裝置為潛水曝氣機。這樣可進一步保證生物處理效果。

　　優選地，所述接觸氧化池與布水井相接的一側上部設有與布水井連通的 出水通道。這樣，污水在接觸氧化池內處理后經出水通道自然跌水進入布水 井。

　　優選地，所述布水井由若干層多孔磚鋪設構成。這樣可進一步保證均勻 布水。

　　優選地，所述集水井、接觸氧化池、布水井、人工濕地依次鄰接。

　　優選地，所述潛水泵位于集水井底部，所述潛水泵出口與管道一端連通， 所述管道另一端通向接觸氧化池內下部;所述保溫覆蓋膜鋪設于人工濕地表 面設有的溫室骨架上;所述溫室骨架上還設有通風窗。

　　優選地，每個接觸氧化池對應兩個布水井，每個布水井對應一個人工濕 地。

　　采用本實用新型的結構后，即可確保污水處理效率，不會受季節溫度的 影響。
