申請日2013.10.23
公開(公告)日2014.05.21
IPC分類號C02F9/14
摘要
本實用新型提供一種庭院式人工濕地污水分散處理設備，其特征在于：包括箱體及設置在箱體外壁的進水管、出水管，所述箱體內部用隔板分隔為三個單元，按污水處理順序依次為隔油除油單元、高效生物處理單元及浸潤式潛流濕地單元，每個單元之間依次用聯接管聯通。本實用新型的設備可以將農村、丘林、山區、旅游景區居住分散的農戶、游客、生活活動中產生的污水，在沒有收集管網且不便收集的情況，經本設備對污水處理就近處理，處理后的污水可達到國家規定的排放標準，可節約管網工程投資和集中處理運行的成本。
權利要求書
1.一種庭院式人工濕地污水分散處理設備，其特征在于：包括箱體及設置在箱體外壁的進水管、出水管，所述箱體內部用隔板分隔為三個單元，按污水處理順序依次為隔油除油單元、高效生物處理單元及浸潤式潛流濕地單元，每個單元之間依次用聯接管聯通。
2.根據權利要求1所述的庭院式人工濕地污水分散處理設備，其特征在于，所述隔油除油單元包括兩個隔油擋渣板和一個撇油器，所述兩個隔油擋渣板和撇油器順序排列在箱體內。
3.根據權利要求1所述的庭院式人工濕地污水分散處理設備，其特征在于，所述高效生物處理單元包括多級配水器、生物填料系統和集水器，生物填料系統的生物填料分散在多級配水器外圍;多級配水器的前端通過聯通管與隔油除油單元相聯通。
4.根據權利要求1所述的庭院式人工濕地污水分散處理設備，其特征在于，所述浸潤式潛流濕地單元包括雙管微孔布水裝置、濕地水生植物及復合填料;利用雙管微孔布水裝置將經過高效生物處理單元處理后的污水通過雙管微孔布水裝置上的微孔布水出水均勻浸潤到復合填料、濕地水生植物的植物根須形成的微生物處理系統中;雙管微孔布水裝置的前端通過聯通管與高效生物處理單元相聯通。
5.根據權利要求1所述的庭院式人工濕地污水分散處理設備，其特征在于，所述浸潤式潛流濕地單元最末端設置排水裝置，排水裝置與出水管聯通，處理后的水經出水管排出。
6.根據權利要求1所述的庭院式人工濕地污水分散處理設備，其特征在于，所述箱體上設置有反沖洗管，位于出水管所在側面的下端。
7.根據權利要求1所述的庭院式人工濕地污水分散處理設備，其特征在于，所述箱體上設置有反沖洗閥、污水控制閥，設置于箱體頂部。
8.根據權利要求1所述的庭院式人工濕地污水分散處理設備，其特征在于，所述箱體上設置有活動蓋板，位于箱體頂部。
9.根據權利要求1所述的庭院式人工濕地污水分散處理設備，其特征在于，所述箱體側面設有溢流管。
10.根據權利要求1所述的庭院式人工濕地污水分散處理設備，其特征在于，所述箱體由PVC塑料材料或金屬材料或樹脂材料加工成矩形或圓柱形或方型。
說明書
庭院式人工濕地污水分散處理設備
技術領域
本實用新型涉及一種污水分散處理設備，特別涉及一種庭院式人工濕地污水分散處理設備，屬于環保污水處理技術領域。
背景技術
由于經濟發展、人口增長、廢水排放量日益增加、水污染問題的日趨嚴重，為了人與環境的和諧和經濟的可持續性發展，污水的治理工作十分迫切，尤其在農村、丘林、山區、水資源保護區住戶居住較為分散、生活污水不便管網收集后集中處理，污水對水環境和水生態的影響日益嚴重，為了解決上述地區的水污染問題，有必要研究設計相應的污水處理設備。
目前常用的污水處理技術有物化法和生化法兩大類。采用生化法、物化法污水處理技術適用于污水便于管網集中收集、集中處理的地區，且工程投資大、耗能高、運行管理要求高。對于污水不便于集中收集處理，居住分散的廣大農村來說，用此類技術建設和運行都十分困難。
而人工濕地污水處理技術是利用自然生態系統中的物理、化學和生物的三重協調作用來實現對污水的凈化，尤其是庭院式人工生態濕地污水分散處理技術設備對污染物的處理效率高，不用土建施工，克服了工程施工周期長、施工難度大的問題。
專利號為200910243687.0的發明專利申請，公開一種用于農村分散型污水處理的一體式裝置，將沉淀池技術、生物接觸氧化池技術以及復合垂直潛流人工濕地技術組合成技術體系，物化、生物、生態處理單元相結合，有效凈化農村分散型污水。同時以該工藝為基礎，經過結構和技術優化，形成一體式裝置，以滿足實際應用需要。
然而該專利存在的不足是：該專利設備復雜，且處理效率不高，需要耗能向曝氣機設備提供工作用，運行費用高，無法大范圍推廣。
有鑒于此，有必要提供一種無需曝氣機設備、無需能耗的庭院式人工濕地污水分散處理設備，以解決上述問題。
發明內容
本實用新型的目的是：提供一種庭院式高效浸潤人工濕地就地污水分散處理設備，解決了農村、旅游景區、水資源保護區，尤其是丘林、山區地區人口不集中，住戶分散、產生的生活污水分散的問題，實現了對較為分散的污水就近就地處理的治理目標，解決了人口居住分散污水不便收集集中處理的難題。
本實用新型所采用的技術方案是：一種庭院式人工濕地污水分散處理設備，其特征在于：包括箱體及設置在箱體外壁的進水管、出水管，所述箱體內部用隔板分隔為三個單元，按污水處理順序依次為隔油除油單元、高效生物處理單元及浸潤式潛流濕地單元，每個單元之間依次用聯接管聯通。
如上所述的庭院式人工濕地污水分散處理設備，其特征在于，所述隔油除油單元包括兩個隔油擋渣板和一個撇油器，所述兩個隔油擋渣板和撇油器順序排列在箱體內。
如上所述的庭院式人工濕地污水分散處理設備，其特征在于，所述高效生物處理單元包括多級配水器、生物填料系統和集水器，生物填料系統的生物填料分散在多級配水器外圍;多級配水器的前端通過聯通管與隔油除油單元相聯通。
如上所述的庭院式人工濕地污水分散處理設備，其特征在于，所述浸潤式潛流濕地單元包括雙管微孔布水裝置、濕地水生植物及復合填料;利用雙管微孔布水裝置將經過高效生物處理單元處理后的污水通過雙管微孔布水裝置上的微孔布水出水均勻浸潤到復合填料、濕地水生植物的植物根須形成的微生物處理系統中;雙管微孔布水裝置的前端通過聯通管與高效生物處理單元相聯通。
如上所述的庭院式人工濕地污水分散處理設備，其特征在于，所述浸潤式潛流濕地單元最末端設置排水裝置，排水裝置與出水管聯通，處理后的水經出水管排出。
如上所述的庭院式人工濕地污水分散處理設備，其特征在于，所述箱體上設置有反沖洗管，位于出水管所在側面的下端。
如上所述的庭院式人工濕地污水分散處理設備，其特征在于，所述箱體上設置有反沖洗閥、污水控制閥，設置于箱體頂部。
如上所述的庭院式人工濕地污水分散處理設備，其特征在于，所述箱體上設置有活動蓋板，位于箱體頂部。
如上所述的庭院式人工濕地污水分散處理設備，其特征在于，所述箱體側面設有溢流管。
如上所述的庭院式人工濕地污水分散處理設備，其特征在于，所述箱體由PVC塑料材料或金屬材料或樹脂材料加工成矩形或圓柱形或方型。

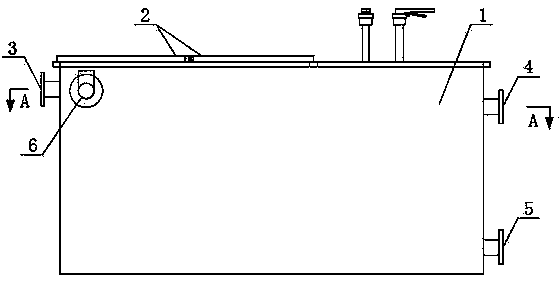

本實用新型的有益效果是：本實用新型的庭院式人工濕地污水分散處理成套設備的優點及主要技術特點是：1、將人工濕地設備化，使污水處理的停留時間縮短、效率提高;2、將污水處理與庭院花園建設結合起來;3、雙管微孔布水裝置使污水通過生物膜作進一步處理;4、該設備具有反沖洗功能，當污物堵塞設備時，可對系統進行反沖洗。
與專利號為200910243687.0的專利申請的最大的區別在于本設備不用機械曝氣機供氧，不用能耗。用重力流實現水的流動和供氧，本設備具有隔油除油功能去除生活污水的各類油脂。
