申請日2010.04.27
公開(公告)日2011.01.05
IPC分類號C02F103/08; C02F1/12
摘要
本實用新型涉及一種用于低溫多效海水淡化系統的低溫多效海水淡化水處理蒸汽噴射真空系統，一級噴射器與一級冷凝器串連、二級噴射器與二級冷凝器串連，一級冷凝器與二級冷凝器串連，一級冷凝器出口與二級噴射器進口連通，一、二級噴射器進口連通與減溫器出口連通，一級噴射器與預冷凝器連通，預冷凝器進口一路與通過管路及閥與凝汽器出口連通、一路與凝結水冷卻器的出口連通，二級冷凝器出口一路與一級冷凝器連通、一路與某一效冷凝器連通。優點是啟動噴射泵，能夠快速建立蒸發系統的初真空，不僅抽氣量大，而且時間快，確保了三(二)級水蒸汽噴射真空泵機組能滿足各種低溫下系統的真空要求，并且能耗低、效率高，可滿足不同出水負荷的工作要求。

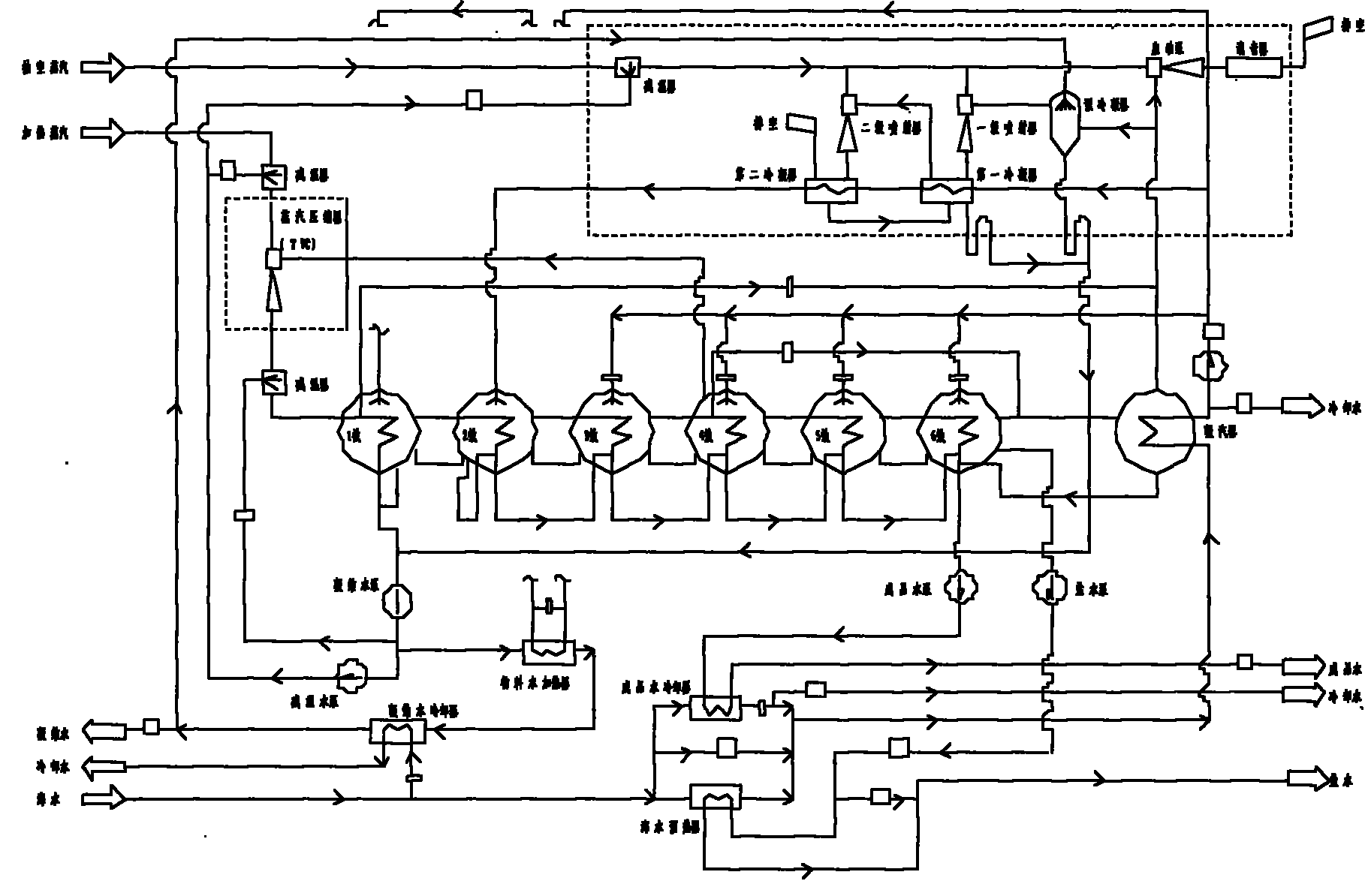

摘要附圖
權利要求書
1.一種低溫多效海水淡化水處理蒸汽噴射真空系統，其特征是：一級噴射器與一級冷凝器串連、二級噴射器與二級冷凝器串連，一級冷凝器與二級冷凝器串連，一級冷凝器出口與二級噴射器進口連通，一、二級噴射器進口連通與減溫器出口連通，一級噴射器與預冷凝器連通，預冷凝器進口一路與通過管路及閥與凝汽器出口連通、一路與凝結水冷卻器的出口連通，二級冷凝器出口一路與一級冷凝器連通、一路與某一效冷凝器連通。
2.根據權利要求1所述的低溫多效海水淡化水處理蒸汽噴射真空系統，其特征是：預冷凝器的進口與噴射器連通。
3.根據權利要求1所述的低溫多效海水淡化水處理蒸汽噴射真空系統，其特征是：在預冷凝器前和凝汽器之間的管道連通，排出口設有消音器。
說明書
低溫多效海水淡化水處理蒸汽噴射真空系統
技術領域
本實用新型涉及一種用于低溫多效海水淡化系統的低溫多效海水淡化水處理蒸汽噴射真空系統，屬于水蒸汽噴射泵(壓縮器)系統制造領域。
背景技術
目前能投入商業化使用的海水淡化技術主要有兩類，一類是蒸餾法，一類是膜法。蒸餾法海水淡化技術包括多級閃蒸、低溫多效蒸餾、壓汽蒸餾三種方法。低溫多效蒸餾的特點是：對原料海水的預處理要求不高，過程循環動力消耗小，生產的淡水水質高。該技術是海水淡化最具發展前景的技術之一。在該工藝中，水蒸汽噴射真空系統，即熱壓縮泵、水蒸汽噴射真空泵機組、啟動噴射泵是必備的真空獲得系統。水蒸汽噴射真空泵機組使蒸發器建立并維持真空，才能實現海水低溫下蒸發，熱壓縮泵使低溫二次汽得以回收利用。
實用新型內容
設計目的：避免背景技術中的不足之處，設計一種用于低溫多效海水淡化處理的水蒸汽噴射真空系統。
設計方案：為了實現上述設計目的。本實用新型在系統設計上，低溫多效海水淡化真空系統采用熱壓縮泵、水蒸汽噴射泵機組、啟動噴射泵三者組合，是本實用新型的主要技術特性，這樣做的目的在于：啟動噴射泵能快速建立蒸發系統內的初真空;水蒸汽噴射真空泵機組維持低溫蒸餾所對應的真空要求;熱壓縮泵將末效(最低溫度)或中間某一效二次汽回收利用，壓縮升溫后輸入第一(最高溫度)蒸發管內。實現二次汽的回收利用，又作為第一效蒸發室的熱源，回收的二次汽熱量提高了系統的總效率。
技術方案：低溫多效海水淡化水處理蒸汽噴射真空系統，一級噴射器與一級冷凝器串連、二級噴射器與二級冷凝器串連，一級冷凝器與二級冷凝器串連，一級冷凝器出口與二級噴射器進口連通，一、二級噴射器進口連通與減溫器出口連通，一級噴射器與預冷凝器連通，預冷凝器進口一路與通過管路及閥與凝汽器出口連通、一路與凝結水冷卻器的出口連通，二級冷凝器出口一路與一級冷凝器連通、一路與某一效冷凝器連通。
本實用新型與背景技術相比，一是啟動噴射泵，能夠快速建立蒸發系統的初真空，不僅抽氣量大，而且時間快，確保了三(二)級水蒸汽噴射真空泵機組能滿足各種低溫下系統的真空要求，其中間冷凝器有效的冷凝前級噴射器的工作蒸汽和被抽可凝水汽，達到降低后級噴射器的負荷，達到降低能耗的目的;二是熱壓縮泵作用是二次蒸汽回收利用，提高了系統的總效率，帶可調式熱壓縮泵能滿足不同出水負荷的工作要求。
