申請日2014.01.07
公開(公告)日2015.03.25
IPC分類號C10B57/04; C10B53/00
摘要

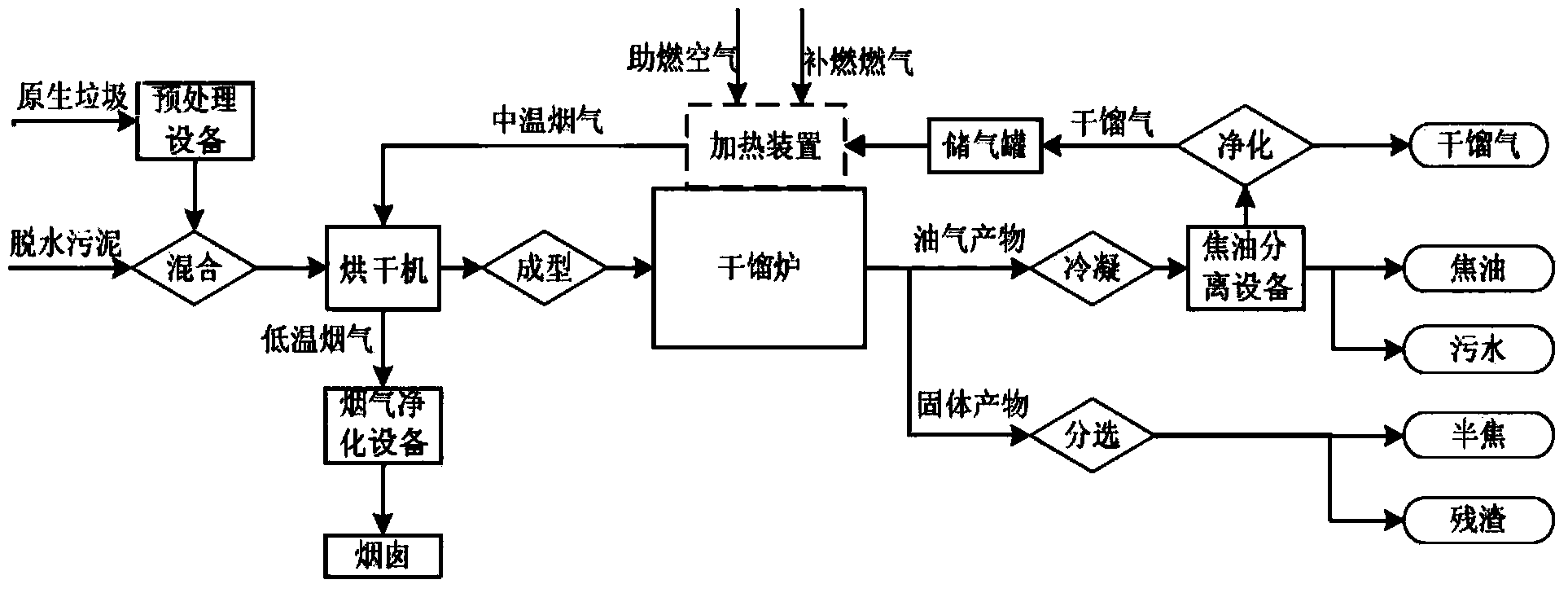

本實用新型公開了一種垃圾和污泥的處理系統，包括：預處理設備用于將原生垃圾進行預處理得到待處理垃圾;脫水設備用于將污泥脫水;烘干機將脫水后的污泥和/或待處理垃圾烘干得到待加工原料;擠壓成型裝置接收待加工原料后將其進行擠壓和成型加工處理;料倉與擠壓成型裝置連接;干餾爐連接在料倉的下游以將原料干餾生成油氣和固體產物;冷凝裝置連接在干餾爐的下游將油氣產物降溫;焦油分離設備與冷凝裝置連接以將降溫后的油氣產物分離得到干餾氣、焦油和污水;儲氣罐儲存凈化后的干餾氣;后處理設備對污水、焦油和半焦進行后續處理并回收利用。根據本實用新型的垃圾和污泥的處理系統，降低了成本，且環境友好。
權利要求書
1.一種垃圾和污泥的處理系統，其特征在于，包括：
預處理設備;
脫水設備;
烘干機，所述烘干機與所述脫水設備相連;
擠壓成型裝置，所述擠壓成型裝置連接在所述烘干機的下游，其中所述預處理設備與所述烘干機或所述擠壓成型裝置相連;
料倉，所述料倉通過皮帶機與所述擠壓成型裝置連接;
干餾爐，所述干餾爐連接在所述料倉的下游;
冷凝裝置，所述冷凝裝置連接在所述干餾爐的下游以接收所述干餾爐產生的油氣產物;
焦油分離設備，所述焦油分離設備與所述冷凝裝置連接以接收從所述冷凝裝置供入的降溫后的油氣產物;
儲氣罐，所述儲氣罐與所述焦油分離設備相連;以及
后處理設備，所述后處理設備分別與所述干餾爐和所述焦油分離設備相連。
2.根據權利要求1所述的垃圾和污泥的處理系統，其特征在于，所述干餾爐內具有加熱裝置，所述加熱裝置包括加熱管。
3.根據權利要求2所述的垃圾和污泥的處理系統，其特征在于，所述儲氣罐與所述加熱裝置相連。
4.根據權利要求3所述的垃圾和污泥的處理系統，其特征在于，所述加熱裝置與所述烘干機相連以將所述加熱裝置排出的煙氣通入所述烘干機內。
5.根據權利要求4所述的垃圾和污泥的處理系統，其特征在于，所述加熱裝置排出的煙氣與所述烘干機內待烘干的垃圾和/或污泥換熱后通入煙氣凈化設備進行凈化。
6.根據權利要求1-5中任一項所述的垃圾和污泥的處理系統，其特征在于，所述干餾爐具有出料機構，所述干餾爐產生的固體產物由所述出料機構排出。
7.根據權利要求6所述的垃圾和污泥的處理系統，其特征在于，所述干餾爐為旋轉床結構、回轉窯結構或固定床結構。
說明書
垃圾和污泥的處理系統
技術領域
本實用新型涉及工業技術領域，尤其是涉及一種垃圾和污泥的處理系統。
背景技術
近年來，隨著改革開放的不斷深入，城市人民生活水平不斷提高，城市人口迅速增長，城市規模不斷擴大，相應的城市生活垃圾和市政污水的排放量也不斷增加，產生與消納之間的矛盾日趨突出。
城市生活垃圾是人類活動不可避免的產物，這些垃圾包括：對人體有危害的物質、有害微生物、氯化烴/碳?xì)浠衔餁怏w等有機污染物、放射性廢物等物理性污染物以及寄生蟲/害蟲/臭氣等其它污染物。生活垃圾處理不當將嚴重污染空氣、土壤和水源，并引起蚊蠅的孳生、病菌的傳播，使人們的身心健康受到嚴重威脅。目前，國內外廣泛采用的城市生活垃圾處理方式主要有衛生填埋、焚燒、堆肥等三種處理方式。
在城市市政污水處理過程中產生的沉淀物質，包括污水中所含固體物質、懸浮物質、膠體物質以及從水中分離出來的沉渣，統稱為污泥。這種污泥含水量高、易腐爛，有強烈的臭味，并且含有寄生蟲卵、病原微生物及重金屬，如不加以妥善處理，任意排放，將會造成二次污染。污泥的處理方法包括污泥的焚燒、熱解、填埋、土地利用等最終處理。污水處理廠經脫水設備處理過的脫水污泥含水率約80%，可滿足運輸、二次利用的要求。
焚燒處理是使用燃料通過焚燒爐將垃圾或污泥進行焚燒，可以使垃圾或污泥的體積減少到最小，減量效果明顯。但是焚燒需要消耗大量的能源，焚燒的成本和運行費均很高。另外，焚燒會造成重金屬和二惡英等危險物質的排放。
土地利用和堆肥處理受垃圾或污泥中組分的影響，由于垃圾或污泥的來源復雜，重金屬等物質含量不穩定，制約了土地利用技術和堆肥處理的發展;填埋處理是所有垃圾或污泥處理處置技術的最終處理手段，需要解決滲濾液和填埋沼氣的處理問題。
另外，我國大多數市政設施建設中，生活垃圾和市政污泥采用分開處理，能量和產品的利用難度較大，總體投資和運行成本較高。
實用新型內容
本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型的一個目的在于提出一種環境友好、降低能耗且成本低的垃圾和污泥的處理系統。
根據本實用新型實施例的垃圾和污泥的處理系統，包括：預處理設備;脫水設備;烘干機，所述烘干機與所述脫水設備相連;擠壓成型裝置，所述擠壓成型裝置連接在所 述烘干機的下游，其中所述預處理設備與所述烘干機或所述擠壓成型裝置相連;料倉，所述料倉通過皮帶機與所述擠壓成型裝置連接;干餾爐，所述干餾爐連接在所述料倉的下游;冷凝裝置，所述冷凝裝置連接在所述干餾爐的下游以接收所述干餾爐產生的油氣產物;焦油分離設備，所述焦油分離設備與所述冷凝裝置連接以接收從所述冷凝裝置供入的降溫后的油氣產物;儲氣罐，所述儲氣罐與所述焦油分離設備相連;以及后處理設備，所述后處理設備分別與所述干餾爐和所述焦油分離設備相連。
根據本實用新型實施例的垃圾和污泥的處理系統，通過將垃圾和污泥混合以形成待加工原料，在待加工原料中垃圾和污泥分別起到了粘結劑、吸水劑的作用，雙方均作為對方的有益補充，簡化了待加工原料的處理工序，從而提高了工藝效率，而且，將垃圾和污泥中油氣資源采用同時提取的方式，實現了兩種資源的能量集中回收利用，可有效降低垃圾和污泥處理的總體投資和運行成本。另外，本申請與傳統的垃圾和污泥焚燒方法相比，減少了煙氣排放和粉塵排放，杜絕了二噁英對環境的污染，且不會產生大量的飛灰等危險廢棄物，從而對環境更友好。
另外，根據本實用新型的垃圾和污泥的處理系統，還可具有如下附加技術特征：
根據本實用新型的一個實施例，所述干餾爐內具有加熱裝置，所述加熱裝置包括加熱管。由此，通過設置具有加熱管的加熱裝置，燃料可在加熱管內燃燒而與干餾爐內的待干餾原料隔離。
根據本實用新型的一個實施例，所述儲氣罐與所述加熱裝置相連。由此，干餾氣可作為加熱裝置的燃料，有效節省能量且工藝環保。
進一步地，所述加熱裝置與所述烘干機相連以將所述加熱裝置排出的煙氣通入所述烘干機內。由此，從加熱裝置排出的煙氣為烘干機中待烘干的原料提供烘干能量，解決了傳統的外熱式加熱方式能量消耗大、運行成本高的問題。
可選地，所述加熱裝置排出的煙氣與所述烘干機內待烘干的垃圾和/或污泥換熱后通入煙氣凈化設備進行凈化。由此，通過設置煙氣凈化系統，有效地防止了煙氣不合格而對環境造成污染的情況。
根據本實用新型的一個實施例，所述干餾爐具有出料機構，所述干餾爐產生的固體產物由所述出料機構排出。
可選地，所述干餾爐為旋轉床結構、回轉窯結構或固定床結構。
根據本實用新型實施例的垃圾和污泥的處理系統，實現了垃圾處理設施和污水處理設施的關聯布置，既利用垃圾熱解處理工藝實現了污水處理的副產物污泥的資源化利用，又利用污水處理廠的污水處理系統實現了生活垃圾處理過程中滲濾液及熱解冷凝水等廢物的達標處理，從而實現了資源的有效配置。
本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。
