申請日2014.01.07

　　公開(公告)日2014.08.20

　　IPC分類號C02F9/10

　　摘要

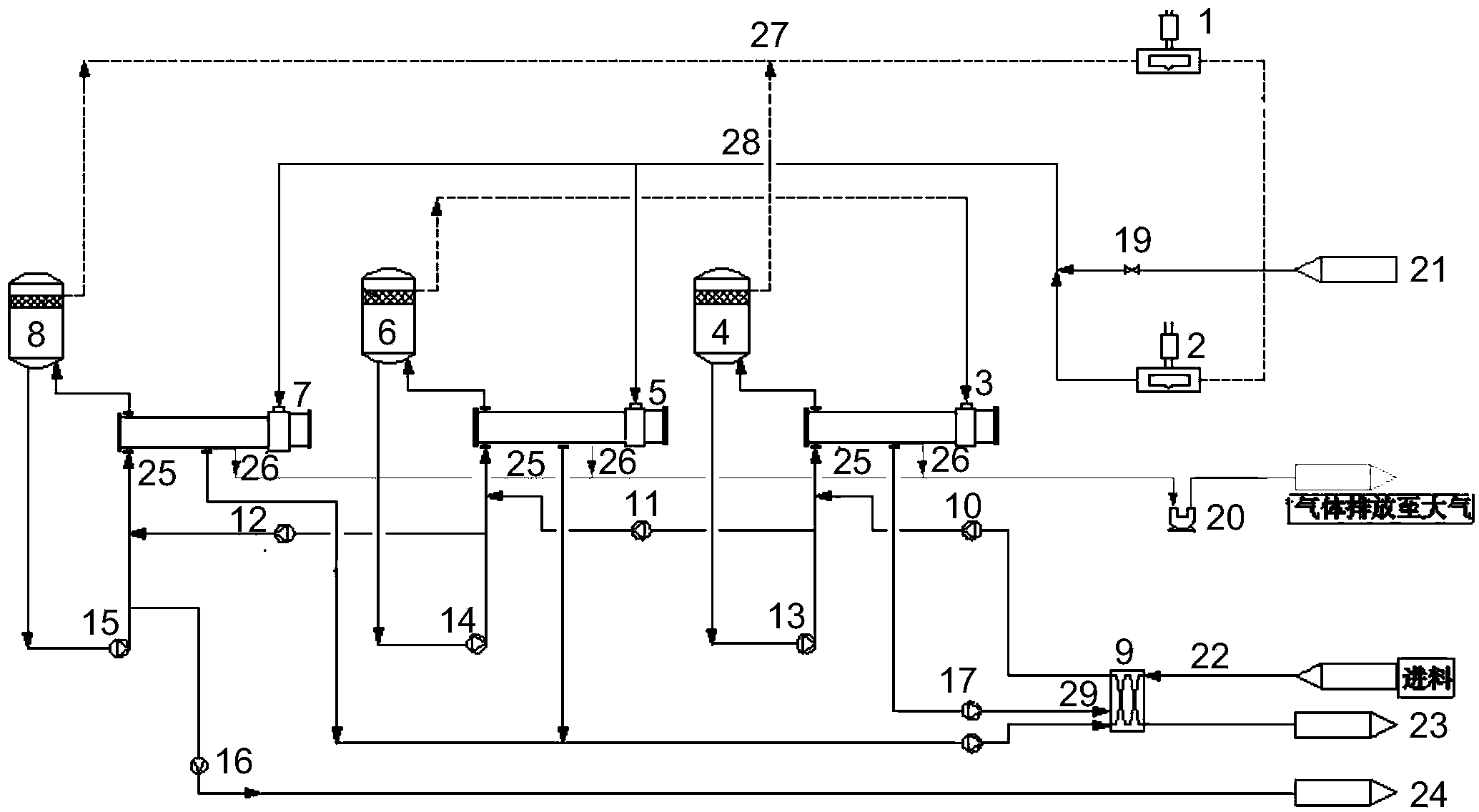

　　廢水零排放多效機械壓縮組合蒸發裝置，包括：機械蒸汽壓縮機、蒸汽/液體分離器、熱交換器、冷卻/進料預熱交換器、真空泵、離心循環泵、數臺輸送泵、數臺冷凝泵、濃縮液排放泵，所述機械蒸汽壓縮機一與機械蒸汽壓縮機二串聯連接，冷卻/進料預熱交換器經輸送泵與熱交換器三液體進口連接，熱交換器一、二、三均與各自的分離器連接，分離器一、三的蒸汽出口與機械蒸汽壓縮機一、二的進口連接，分離器二的蒸汽出口與熱交換器三的蒸汽進口連接，機械蒸汽壓縮機二的出口與熱交換器一、熱交換器二的蒸汽進口連接，本實用新型的優點是通過將多效蒸發方式與MVR機械壓縮工藝優化整合，達到運行費用最低，操作最簡便，幫助企業解決生產與零排放的矛盾。

　　權利要求書

　　1.一種廢水零排放多效機械壓縮組合蒸發裝置，本裝置由三套熱交換 器與分離器，兩級機械蒸汽壓縮機組成，包括：數臺機械蒸汽壓縮機、 數臺蒸汽/液體分離器、數臺熱交換器、冷卻/進料預熱交換器、真空泵、 數臺離心循環泵、數臺輸送泵、數臺冷凝泵、濃縮液排放泵，其特征在 于所述機械蒸汽壓縮機一與機械蒸汽壓縮機二為串聯方式連接，冷卻/ 進料預熱交換器的冷料入口為進料口，冷卻/進料預熱交換器出口經管 道與輸送泵三的進口連接，輸送泵三的出口經管道與熱交換器三的進 口連接，熱交換器三的出口經管道與蒸汽/液體分離器三的進口連接， 蒸汽/液體分離器三的蒸汽出口經管道與機械蒸汽壓縮機一的進口連 接，蒸汽/液體分離器三的液體出口經管道與離心循環泵三的進口連 接，離心循環泵三的出口經管道與熱交換器三的進口以及輸送泵二的 進口連接，機械蒸汽壓縮機一的出口經管道與下一級機械蒸汽壓縮機 二的進口連接，機械蒸汽壓縮機二的出口經管道與熱交換器一的蒸汽 進口、熱交換器二的蒸汽進口連接，熱交換器一、熱交換器二的出口 分別經管道與蒸汽/液體分離器一、蒸汽/液體分離器二的進口連接，蒸 汽/液體分離器一的蒸汽出口經管道與機械蒸汽壓縮機一的進口連接， 蒸汽/液體分離器一的液體出口經管道與離心循環泵一的進口連接，離 心循環泵一的出口經管道與熱交換器一的進口、濃縮液排放泵連接， 蒸汽/液體分離器二的蒸汽出口經管道與熱交換器三的進口連接，蒸汽 /液體分離器二的液體出口經管道與離心循環泵二的進口連接，離心循 環泵二的出口與熱交換器二的進口以及輸送泵一的進口連接，熱交換 器三的冷凝水出口與冷凝泵一連接，熱交換器一、熱交換器二的冷凝 水出口均與冷凝泵二連接，冷凝泵一、冷凝泵二的出口均與冷卻/進料 預熱交換器的熱料進口連接，熱交換器一、熱交換器二、熱交換器三 的抽真空口與真空泵連接。

　　2.根據權利要求1所述的廢水零排放多效機械壓縮組合蒸發裝置，其特 征在于所述冷卻/進料預熱交換器入口前設有軟化處理裝置。

　　3.根據權利要求1所述的廢水零排放多效機械壓縮組合蒸發裝置，其特 征在于所述機械蒸汽壓縮機二的出口設有蒸汽補充閥門。

　　4.根據權利要求1所述的廢水零排放多效機械壓縮組合蒸發裝置，其特征 在于所述蒸汽/液體分離器一、蒸汽/液體分離器二、蒸汽/液體分離器三 的內部各設有一除霧器。

　　說明書

　　廢水零排放多效機械壓縮組合蒸發裝置

　　技術領域

　　本實用新型涉及一種環保設備，特別涉及一種廢水零排放多效機械壓 縮組合蒸發裝置。

　　背景技術

　　隨著國家對環保的重視，目前很多在內陸缺水或無排放水源地區新建的 化工、鋼鐵等大型項目都要求零排放，對這些用水大戶來說深度回用最終 產生的高鹽高COD含量的濃水的成為難題，處理工藝復雜，并且運行費 用高。在保證生產同時，如何節省零排放部分的處理費用成為企業關注的 熱點。在處理方式上，目前最多使用的為熱法蒸發。傳統蒸發存在耗能， 運行費用高的問題。多效、MVR(機械壓縮蒸發)是目前用的最多的兩 種方式。其中多效蒸發裝置由多個蒸發器串聯而成，由新蒸汽加熱第一效 產生的蒸汽不進入冷凝器，而是作為第二效的加熱介質得以再次利用。這 樣可以將新蒸汽消耗有效降低約50%。重復利用此原理，進一步降低新蒸 汽消耗。MVR機械壓縮蒸發是利用蒸發器中產生的二次蒸汽，經壓縮機壓 縮后再次使用，回收潛熱，提高了熱效率降低能耗。這兩種運行方式多效 主要利用的是蒸汽，MVR機械壓縮主要利用的是電能。雖然從一定程度上 提高了能源的利用效率，但總體運行費用上還是很高。

　　發明內容

　　本實用新型發明的目的是針對已有技術中存在的缺陷，提供一種廢 水零排放多效機械壓縮組合蒸發裝置。本實用新型由兩臺機械蒸汽壓縮 機、三組熱交換器與分離器、冷卻/進料預熱交換器、真空泵、循環泵、輸 送泵、冷凝泵、濃縮液排放泵組成。機械蒸汽壓縮機是本系統的核心，對 從蒸汽/液體分離器分離出來的蒸汽進行壓縮，提高其溫度后返回到熱交換 器作為加熱蒸汽，本系統采用兩臺機械蒸汽壓縮機串聯的方式。分離器起 到液體與氣體的分離作用，內部還帶有一個除霧器，可將氣體中殘留的鹽 分濾去，攔截住鹽分防止其到MVR壓縮機中。熱交換器起到對液體加熱， 同時對蒸汽冷凝的作用，分為液體側與蒸汽側。采用殼管式換熱方式，管 內通鹽水，管外通蒸汽。冷卻/進料預熱交換器能對進料進行預熱，冷凝后 的蒸汽排出時還帶有一定的余熱，通過預加熱器可以充分利用其余熱，冷 凝同時加熱。采用板式換熱方式。真空泵能維持整個系統的真空度，從裝 置中抽出部分空氣、不凝氣體以及溶液帶入的氣體，以達到系統穩定的蒸 發狀態。離心循環泵負責分離器與加熱元件間的液體的不斷循環，輸送泵負 責將前一級部分濃縮的液體打到下一級的循環中，冷凝泵負責將加熱器的蒸 汽冷凝水抽出，濃縮液排放泵負責將最后的濃縮液排出。

　　本實用新型為蒸汽多效利用與MVR機械壓縮工藝優化整合。熱交換 器二分離出來的蒸汽作為熱交換器三的加熱蒸汽;兩臺機械蒸汽壓縮機利 用蒸汽/液體分離器一與蒸汽/液體分離器三輸出的蒸汽經兩臺壓縮機機械 壓縮升溫后作為熱交換器一與熱交換器二的加熱蒸汽。本發明包括：數臺 機械蒸汽壓縮機、數臺蒸汽/液體分離器、數臺熱交換器、冷卻/進料預熱 交換器、真空泵、數臺離心循環泵、數臺輸送泵、數臺冷凝泵、濃縮液排 放泵，其特征在于所述機械蒸汽壓縮機一與機械蒸汽壓縮機二為串聯方式 連接，冷卻/進料預熱交換器的冷料入口為液體進料口，冷卻/進料預熱交 換器出口經管道與輸送泵三進口連接，輸送泵三出口經管道與熱交換器三 的液體進口連接，熱交換器三的出口經管道與蒸汽/液體分離器三的液體進 口連接。熱交換器分為液體側與蒸汽側，蒸汽通過同時對液體加熱，同時 對蒸汽起自身冷凝的作用，熱交換器采用殼管式換熱方式，管內通鹽水， 管外通蒸汽。蒸汽/液體分離器三的蒸汽出口經管道與機械蒸汽壓縮機一進 口連接，蒸汽/液體分離器三的液體出口經管道與離心循環泵三的進口連 接，離心循環泵三的出口經管道與熱交換器三進口以及輸送泵二進口、輸 送泵三出口連接，機械蒸汽壓縮機一出口經管道與下一級機械蒸汽壓縮機 二進口連接，機械蒸汽壓縮機二的出口經管道與熱交換器一的蒸汽進口、 熱交換器二的蒸汽進口連接，熱交換器一、熱交換器二的出口分別經管道 與蒸汽/液體分離器一、蒸汽/液體分離器二進口連接，蒸汽/液體分離器一 的蒸汽出口經管道與機械蒸汽壓縮機一進口連接，蒸汽/液體分離器一的液 體出口經管道與離心循環泵一進口連接，離心循環泵一的出口經管道與熱 交換器一的進口以及輸送泵一的出口、濃縮液排放泵連接，濃縮液排放泵 負責將最后的濃縮液排出。蒸汽/液體分離器二的蒸汽出口經管道與熱交換 器三的進口連接，蒸汽/液體分離器二的液體出口經管道與離心循環泵二進 口連接，離心循環泵負責蒸汽/液體分離器與加熱元件間的液體的不斷循 環，輸送泵負責將前一級部分濃縮的液體打到下一級的循環中。離心循環 泵二出口與熱交換器二的進口以及輸送泵一的進口、輸送泵二的出口連 接，熱交換器三的冷凝水出口與冷凝泵一連接，熱交換器一、熱交換器二 的冷凝水出口均與冷凝泵二連接，冷凝泵一、冷凝泵二的出口均與冷卻/ 進料預熱交換器的熱料進口連接，冷凝泵負責將加熱器的蒸汽冷凝水抽 出。冷凝后的蒸汽排出時還帶有一定的余熱，通過預加熱器可以充分利用 其余熱，冷凝同時加熱進料。冷卻/進料預熱交換器采用板式換熱方式。熱 交換器一、熱交換器二、熱交換器三的抽真空口與真空泵連接。真空泵能 維持整個系統的真空度，從裝置中抽出部分空氣、不凝氣體以及溶液帶入 的氣體，以達到系統穩定的蒸發狀態。

　　所述冷卻/進料預熱交換器入口前設有軟化處理裝置進行除硬處理，用 于去除易結垢物質及懸浮物，將潛在影響蒸發裝置傳熱易結垢物質鈣、鎂 及其他物質去除，換熱器具有較高的熱效率。

　　所述機械蒸汽壓縮機二的出口設有可添加高溫蒸汽的蒸汽補充閥門。

　　所述蒸汽/液體分離器一、蒸汽/液體分離器二、蒸汽/液體分離器三的 內部各設有一將氣體中殘留的鹽分濾去的除霧器，除霧器可將氣體中殘留 的鹽分濾去，攔截住鹽分防止其到MVR壓縮機中。

　　本實用新型的優點是通過將多效蒸發與MVR機械壓縮蒸發工藝優化 整合，達到運行費用最低，操作最簡便，幫助企業解決生產與零排放的矛 盾。
