申請日2014.01.07
公開(公告)日2014.05.07
IPC分類號C02F3/34; C02F3/30
摘要
一種兩級動力內循環同步脫氮除磷顆粒污泥反應器，包括反應器本體、若干設置在反應器本體內腔的豎隔板、斜底板以及導流板，反應器本體自下而上分為回流布水單元、內循環反應單元、排泥單元、多功能三相分離區、出水及污泥回收單元，回流布水單元包括回流區、布水器;內循環反應單元由豎隔板自左向右依次分隔為好氧一區、降流一區、厭氧一區、降流二區、好氧二區、厭氧二區六個隔室;排泥單元自上而下依次設有剩余污泥排泥口和富磷污泥排泥口;多功能三相分離區包括可變角度擋泥板、溢流堰;出水及污泥回收單元包括出水槽、出水口。本發明的有益效果是：采用兩級曝氣推動內循環，傳質和混合性能優;在同一反應器內實現同步脫氮除磷。
權利要求書

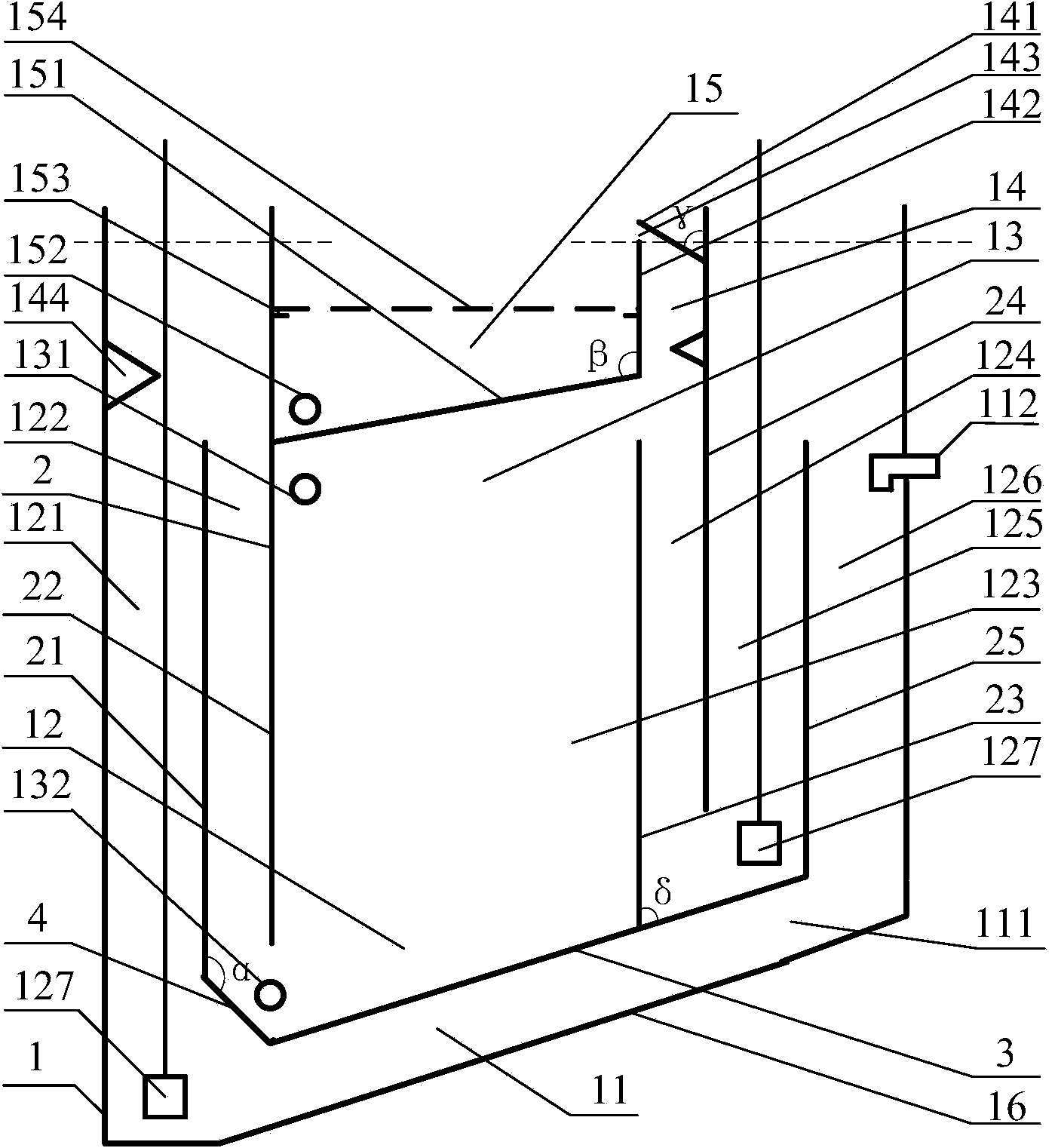

1.一種兩級動力內循環同步脫氮除磷顆粒污泥反應器，其特征 在于：包括反應器本體、若干設置在反應器本體內腔的豎隔板、斜 底板以及導流板，所述的反應器本體自下而上分為回流布水單元、 內循環反應單元、排泥單元、多功能三相分離區、出水及污泥回收 單元，所述的回流布水單元包括位于斜底板和反應器本體底板之間 的回流區、與外界水泵接通的布水器;所述的內循環反應單元由豎 隔板自左向右依次分隔為好氧一區、降流一區、厭氧一區、降流二 區、好氧二區、厭氧二區六個隔室，所述的厭氧二區通過回流區與 所述的好氧一區連通;所述的好氧一區和所述的好氧二區底端配有 微孔曝氣頭;所述的排泥單元自上而下依次設有剩余污泥排泥口和 富磷污泥排泥口;所述的多功能三相分離區包括可變角度擋泥板、 設置在出水槽上的溢流堰，所述的可變角度擋泥板與所述的溢流堰 之間留有的間隙作為排氣口;所述的出水及污泥回收單元包括出水 槽、設置在出水槽上的出水口。
2.如權利要求1所述的一種兩級動力內循環同步脫氮除磷顆粒 污泥反應器，其特征在于：所述的豎隔板從左向右依次命名為第一 豎隔板、第二豎隔板、第三豎隔板、第四豎隔板以及第五豎隔板，所 述的內循環反應單元由第一豎隔板、第二豎隔板、第三豎隔板、第四 豎隔板以及第五豎隔板自左向右依次分隔為好氧一區、降流一區、 厭氧一區、降流二區、好氧二區、厭氧二區六個隔室，其中第一豎隔 板底部通過導流板與所述的斜底板連接;第二豎隔板末端、第三豎隔 板末端與斜底板的一端連接;第二豎隔板、第四豎隔板均與斜底板之 間留有間隙。
3.如權利要求2所述的一種兩級動力內循環同步脫氮除磷顆粒 污泥反應器，其特征在于：所述的反應器本體呈長方體狀，長： 高：寬比例為4-6:5-8:1，所述的好氧一區、降流一區、厭氧一區、 降流二區、好氧二區、厭氧二區的體積比例為2-3:1:4-6:1:2-3:2。
4.如權利要求2所述的一種兩級動力內循環同步脫氮除磷顆粒 污泥反應器，其特征在于：所述的第一豎隔板、第三豎隔板以及第五 豎隔板的長度與反應器本體高度比例為10-9:8-7:7-6:15，第二豎隔板、 第四豎隔板的長度與反應器本體的高度比例為9-11:7-9:15。
5.如權利要求4所述的一種兩級動力內循環同步脫氮除磷顆粒污 泥反應器，其特征在于：所述的導流板與第一豎隔板的夾角α為 120°-150°，可調角度擋泥板與第四豎隔板的夾角γ為45°-75°，所述 的出水槽底板與所述的溢流堰的夾角β為110°-150°，第三豎隔板與 斜底板的夾角δ為60°-75°，斜底板與反應器主體底板平行。
6.如權利要求1所述的一種兩級動力內循環同步脫氮除磷顆粒 污泥反應器，其特征在于：所述的出水槽中部設有支架，并且所述的 支架上擱置篩網，所述的篩網孔徑0.2-0.5mm。
7.如權利要求1所述的一種兩級動力內循環同步脫氮除磷顆粒 污泥反應器，其特征在于：所述的厭氧二區上端設置的布水器為直角 布水器，并且直角布水器出水流向向下并與反應器本體平行。
8.如權利要求1所述的一種兩級動力內循環同步脫氮除磷顆粒 污泥反應器，其特征在于：所述的多功能三相分離區底部位于所述的 好氧一區上端、降流二區頂部的區域分別設有錐形擋泥導流板。
說明書
一種兩級動力內循環同步脫氮除磷顆粒污泥反應器
技術領域
本發明涉及一種兩級動力內循環同步脫氮除磷顆粒污泥反應器。
背景技術
氮是不可或缺的生命要素之一，它對人類生存發展的重要性不言 而喻。但近年來含氮化合物的過量排放，造成了水體富營養化等一系 列嚴重危害。
一體化完全自養脫氮工藝是一種非常有應用前景的新型生物工 藝，該工藝是指在單個反應器內通過控制溶解氧，在微氧條件下，亞 硝酸菌將氨部分氧化為亞硝酸鹽，消耗氧創造缺氧環境;隨后厭氧氨 氧化菌將上述過程產生的亞硝酸鹽和剩余的氨經厭氧氨氧化反應轉 化為氮?dú)�，從而達到脫氮之目的。該工藝無需外加甲醇等有機碳源， 節省曝氣量，基建和運行成本低。
現有的完全自養脫氮反應器通常都存在一些缺陷，如：泥水分離 效果差，顆粒污泥上浮導致厭氧氨氧化菌流失嚴重，且污泥流失后難 以收集，導致菌體難以在反應器內有效持留;反應器內廢水和污泥流 動性差，循環動力不足;高徑比偏大，不利于工程放大。這些缺陷不 利于反應器潛能的發揮和工藝的長期穩定運行，成為高效脫氮反應器 工業化應用的一個瓶頸。另一方面，常見廢水如豬場養殖廢水、化肥 生產廢水、制藥廢水、廁所水中不僅含有較高濃度的氮素還含有數量 可觀的磷酸鹽，實現高效同步脫氮除磷是目前工藝開發的熱點。
發明內容
為了解決目前的顆粒污泥反應器泥水分離效果差，顆粒污泥上浮 導致厭氧氨氧化菌流失嚴重，且污泥流失后難以收集，導致菌體難以 在反應器內有效持留的問題，本發明提出了一種通過調節曝氣強度控 制反應器內內循環速度和溶解氧濃度，營造好氧-厭氧交替的環境， 能夠有效解決傳統脫氮反應器循環動力不足、泥水分離效果不佳等問 題，實現同步脫氮除磷的同時并能回收流失的上浮污泥的兩級動力內 循環同步脫氮除磷顆粒污泥反應器。
本發明所述的兩級動力內循環同步脫氮除磷顆粒污泥反應器， 其特征在于：包括反應器本體、若干設置在反應器本體內腔的豎隔 板、斜底板以及導流板，所述的反應器本體自下而上分為回流布水 單元、內循環反應單元、排泥單元、多功能三相分離區、出水及污 泥回收單元，所述的回流布水單元包括位于斜底板和反應器本體底 板之間的回流區、與外界水泵接通的布水器;所述的內循環反應單 元由豎隔板自左向右依次分隔為好氧一區、降流一區、厭氧一區、 降流二區、好氧二區、厭氧二區六個隔室，所述的厭氧二區通過回 流區與所述的好氧一區連通;所述的好氧一區和所述的好氧二區底端 配有微孔曝氣頭;所述的排泥單元自上而下依次設有剩余污泥排泥 口和富磷污泥排泥口;所述的多功能三相分離區包括可變角度擋泥 板、設置在出水槽上的溢流堰，所述的可變角度擋泥板與所述的溢流 堰之間留有的間隙作為排氣口;所述的出水及污泥回收單元包括出 水槽、設置在出水槽上的出水口。
所述的豎隔板從左向右依次命名為第一豎隔板、第二豎隔板、第 三豎隔板、第四豎隔板以及第五豎隔板，所述的內循環反應單元由第 一豎隔板、第二豎隔板、第三豎隔板、第四豎隔板以及第五豎隔板自 左向右依次分隔為好氧一區、降流一區、厭氧一區、降流二區、好 氧二區、厭氧二區六個隔室，其中第一豎隔板底部通過導流板與所述 的斜底板連接、第二豎隔板末端、第三豎隔板末端與斜底板的一端連 接;第二豎隔板、第四豎隔板均與斜底板之間留有間隙。
所述的反應器本體呈長方體狀，長：高：寬比例為4-6:5-8:1， 所述的好氧一區、降流一區、厭氧一區、降流二區、好氧二區、厭 氧二區的體積比例為2-3:1:4-6:1:2-3:2。
所述的第一豎隔板、第三豎隔板以及第五豎隔板的長度與反應器 本體高度比例為10-9:8-7:7-6:15，第二豎隔板、第四豎隔板的長度與 反應器本體的高度比例為9-11:7-9:15。
所述的導流板與第一豎隔板的夾角α為120°-150°，可調角度擋泥 板與第四豎隔板的夾角γ為45°-75°，所述的出水槽底板與所述的溢 流堰的夾角β為110°-150°，第三豎隔板與斜底板的夾角δ為60°-75°， 斜底板與反應器主體底板平行。
所述的出水槽中部設有支架，并且所述的支架上擱置篩網，所述 的篩網孔徑0.2-0.5mm。
所述的厭氧二區上端設置的布水器為直角布水器，并且直角布水 器出水流向向下并與反應器本體平行。
所述的多功能三相分離區底部位于所述的好氧一區上端、降流二 區頂部的區域分別設有錐形擋泥導流板。
本發明所述的一種兩級動力內循環同步脫氮除磷反應器可用 PVC板或鋼板制作，篩網用不銹鋼絲制成，其運行方式如下：含氮 磷廢水經直角布水器進入?yún)捬醵䥇^(qū)，與好氧二區回流泥水混合，回流 廢水中殘留的NO2-與進水中的NH4+由顆粒污泥內的厭氧氨氧化菌轉 化為N2，聚磷細菌在此吸收可生物降解有機物以內碳源PHB的形式 貯存在聚磷菌體內，同時釋磷。泥水混合物借助進水推力和重力沉降 流經回流區進入好氧一區底部，經微孔曝氣頭曝氣，廢水中的部分 NH4+由顆粒污泥表面的亞硝酸細菌轉化為NO2-，聚磷細菌PAOs進行 過量攝磷，氣泡上浮帶動泥水混合物上升流動，經錐形擋泥導流板折 流進入降流一區，氣體從反應器頂端液面(圖中虛線所示)排出。隨 后泥水混合液進入?yún)捬跻粎^(qū)，廢水中的NO2-和殘留的NH4+由顆粒污 泥內的厭氧氨氧化菌轉化為N2，泥水氣混合物在降流二區污泥沉降， 氮?dú)鈴娜喾蛛x區頂端出氣口排除，上浮污泥因上升浮力和可變角度 擋泥板阻力作用，借助出水溢流被帶出，落到篩網上，澄清出水從出 水槽底端排水口排出，上浮污泥可與篩網一同取出，經破碎后重新加 入反應器。好氧二區底部因曝氣混合物上升形成一定負壓，促進厭氧 一區混合物經降流二區向好氧二區的流動補充。經微孔曝氣頭曝氣， 廢水中殘留的NH4+由顆粒污泥表面的亞硝酸細菌轉化為NO2-，上升 的混合物又流入?yún)捬醵䥇^(qū)從而實現內循環。富磷污泥從降流一區底端 排泥口排出達到除磷目的，過剩污泥從厭氧一區上部排泥口排出反應 器。
本發明的有益效果是：①營造好氧、厭氧交替環境，可培養出同 步脫氮除磷的顆粒污泥;②設置可調角度排泥板利用上浮顆粒浮力和 溢流水進行排泥，后置篩網，回收浮泥，避免顆粒污泥流失;③兩級 曝氣推動泥水混合液充分循環，傳質和混合性能優;④高徑比大大低 于相同反應路徑的傳統反應器;⑤污泥運動路徑呈S型，有利于污泥 顆�；约皬U水和微生物充分接觸;⑥底部設置斜坡，充分利用進水 動力，加速反應器底部泥水循環;⑦高效持留菌體，維持反應器內部 較高的污泥濃度;⑧對高濃度含氮廢水仍具有較高的脫氮效率;⑨富 磷污泥和剩余污泥能及時排出反應器。
