申請日2014.01.07
公開(公告)日2014.04.02
IPC分類號C02F11/10; C02F11/12
摘要
本發明公開了一種污泥處理方法及其處理系統，所述污泥處理方法包括以下步驟：S1、提供經過脫水處理的污泥，并將所述污泥進行烘干處理，得到烘干污泥;S2、將所述烘干污泥進行干餾，生成油氣產物和固體產物;S3、將所述油氣產物進行冷凝處理，得到干餾氣、焦油和污水，將所述固體產物進行分選，得到半焦和殘?jiān)?S4、將所述步驟S3中產生的干餾氣凈化后儲存在儲氣罐內;以及S5、將所述步驟S3中產生的焦油、污水和半焦進行后續處理并回收利用。根據本發明實施例的污泥處理方法，相比于污泥焚燒的方法，對環境友好，極大地減少了煙氣排放和粉塵排放，杜絕了二噁英對環境的污染，并且不會產生大量的飛灰等危險廢棄物。
權利要求書
1.一種污泥處理方法，其特征在于，包括以下步驟：
S1、提供經過脫水處理的污泥，并將所述污泥進行烘干處理，得到烘干污泥;
S2、將所述烘干污泥進行干餾，生成油氣產物和固體產物;
S3、將所述油氣產物進行冷凝處理，得到干餾氣、焦油和污水，將所述固體產物進行 分選，得到半焦和殘?jiān)?
S4、將所述步驟S3中產生的干餾氣凈化后儲存在儲氣罐內;以及
S5、將所述步驟S3中產生的焦油、污水和半焦進行后續處理并回收利用。
2.根據權利要求1所述的污泥處理方法，其特征在于，步驟S1中對所述污泥進行烘 干是通過烘干機實現的。
3.根據權利要求1所述的污泥處理方法，其特征在于，所述步驟S2包括：
S21、將所述烘干污泥進行壓縮處理，得到塊狀或圓柱狀污泥原料;
S22、將所述污泥原料進行干餾，生成油氣產物和固體產物。
4.根據權利要求3所述的污泥處理方法，其特征在于，所述步驟S22是通過干餾爐實 現的，所述干餾爐內具有加熱裝置，所述加熱裝置包括加熱管。
5.根據權利要求4所述的污泥處理方法，其特征在于，所述儲氣罐與所述加熱裝置相 連以將所述干餾氣通入所述加熱裝置內。
6.根據權利要求5所述的污泥處理方法，其特征在于，所述加熱裝置與所述烘干機相 連以將所述加熱裝置排出的煙氣通入所述烘干機內。
7.根據權利要求6所述的污泥處理方法，其特征在于，所述加熱裝置排出的煙氣與所 述烘干機內待烘干的污泥換熱后通入煙氣凈化設備進行凈化。
8.根據權利要求4所述的污泥處理方法，其特征在于，將所述污泥原料在所述干餾爐 內均勻鋪料，所述鋪料厚度為50～400mm。
9.根據權利要求4所述的污泥處理方法，其特征在于，所述干餾爐內的干餾溫度為 400～700℃。
10.根據權利要求9所述的污泥處理方法，其特征在于，所述污泥原料在所述干餾溫 度下停留0.5～2h。
11.根據權利要求4-10中任一項所述的污泥處理方法，其特征在于，所述干餾爐具有 出料機構，所述固體產物由所述出料機構排出。
12.根據權利要求11所述的污泥處理方法，其特征在于，所述干餾爐為轉底爐。
13.根據權利要求1-10中任一項所述的污泥處理方法，其特征在于，所述步驟S2中， 所述污泥在無氧狀態下進行干餾。
14.一種污泥處理系統，其特征在于，包括：
脫水設備，所述脫水設備用于將所述污泥脫水;
烘干機，所述烘干機用于將脫水后的污泥進行烘干處理以得到烘干污泥;
擠壓成型裝置，所述擠壓成型裝置接收所述烘干污泥后將所述烘干污泥進行壓縮處理， 得到塊狀或圓柱狀污泥原料;
料倉，所述料倉通過皮帶機與所述擠壓成型裝置連接;
干餾爐，所述干餾爐連接在所述料倉的下游以接收從所述料倉供入的原料后將所述原 料干餾以生成油氣產物和固體產物，其中所述固體產物包括半焦和殘?jiān)?
冷凝裝置，所述冷凝裝置連接在所述干餾爐的下游以接收所述油氣產物后將所述油氣 產物進行降溫;
焦油分離設備，所述焦油分離設備與所述冷凝裝置連接以接收從所述冷凝裝置供入的 降溫后的油氣產物，將所述降溫后的油氣產物分離以得到干餾氣、焦油和污水;
儲氣罐，所述儲氣罐用于存儲凈化后的干餾氣;和
后處理設備，所述后處理設備對污水、焦油和半焦進行后續處理并回收利用。
15.根據權利要求14所述的污泥處理系統，其特征在于，所述干餾爐內具有加熱裝置， 所述加熱裝置包括加熱管。
16.根據權利要求15所述的污泥處理系統，其特征在于，所述儲氣罐與所述加熱裝置 相連以將所述干餾氣通入所述加熱裝置內。
17.根據權利要求16所述的污泥處理系統，其特征在于，所述加熱裝置排出的煙氣與 所述烘干機內待烘干的污泥換熱后通過煙氣凈化設備進行凈化。
18.根據權利要求14所述的污泥處理系統，其特征在于，將所述污泥原料在所述干餾 爐內均勻鋪料，所述鋪料厚度為50～400mm。
19.根據權利要求14所述的污泥處理系統，其特征在于，所述干餾爐內的干餾溫度為 400～700℃。
20.根據權利要求19所述的污泥處理系統，其特征在于，所述污泥原料在所述干餾溫 度下停留0.5～2h。
21.根據權利要求14-20中任一項所述的污泥處理系統，其特征在于，所述干餾爐具 有出料機構，所述固體產物由所述出料機構排出。
22.根據權利要求21所述的污泥處理系統，其特征在于，所述干餾爐為轉底爐。
23.根據權利要求22所述的污泥處理系統，其特征在于，所述污泥在無氧狀態下進行 干餾。
說明書
污泥處理方法及其處理系統
技術領域
本發明涉及污泥處理技術領域，更具體地，涉及一種污泥處理方法及其處理系統。
背景技術
在城市污水和工業廢水處理過程中產生的沉淀物質，包括污水中所含固體物質、懸浮 物質、膠體物質以及從水中分離出來的沉渣，統稱為污泥。污水處理過程中污泥的處理工 藝包括污泥的濃縮、消化、脫水、干化及焚燒等一次處理和填埋、土地利用等最終處理。
污泥經濃縮、消化處理后含水量在94%以上，體積很大。污泥脫水可以去除污泥中的吸 附水和毛細水，使污泥含水量降低至80%左右，便于運輸和后續處理。
污泥干化技術可以使污泥含水量由80%左右降至30%左右，同時形成顆粒或粉狀穩定產 品，經干化處理后污泥的異味、病原體、流動等特性得到明顯改善。
污泥焚燒技術是使用燃料通過焚燒爐將干化后的污泥進行焚燒，可以使污泥的體積減 少到最小化，不需占用大量空間，焚燒后污泥中的有機物被分解，殺死病原體，只剩下很 少量的無機物成為焚燒灰，最終需要處置的物質較少。但是焚燒需要消耗大量的能源，焚 燒的成本和運行費均很高。另外，焚燒會造成重金屬和二惡英等危險物質的排放。
污泥土地利用技術受污泥中組分的影響，由于污泥的來源復雜，重金屬等物質含量不 穩定，制約了土地利用技術的發展。
污泥填埋技術是所有污泥處理處置技術的最終處理手段，需要解決滲濾液和填埋沼氣 的處理問題。
發明內容
本發明旨在至少在一定程度上解決上述技術問題之一。
為此，本發明的一個目的在于提出一種對環境友好且運行成本低的污泥處理方法。
本發明的另一個目的在于提出一種污染小、能耗低且運行成本低的污泥處理系統。
根據本發明第一方面實施例的污泥處理方法，包括以下步驟：S1、提供經過脫水處理 的污泥，并將所述污泥進行烘干處理，得到烘干污泥;S2、將所述烘干污泥進行干餾，生 成油氣產物和固體產物;S3、將所述油氣產物進行冷凝處理，得到干餾氣、焦油和污水， 將所述固體產物進行分選，得到半焦和殘?jiān)?S4、將所述步驟S3中產生的干餾氣凈化后儲 存在儲氣罐內;以及S5、將所述步驟S3中產生的焦油、污水和半焦進行后續處理并回收 利用。
根據本發明實施例的污泥處理方法，在干餾前首先對污泥進行烘干處理，降低污泥含 水量，可以提高產物熱值，減少污泥在干餾熱解過程中吸收的熱量;另外，污泥干餾產生 的干餾產物干餾氣、焦油和半焦，不但能作為燃料，而且可以作為工業原料出售，具有比 發電更好的經濟價值，相比于污泥焚燒的方法，對環境友好，極大地減少了煙氣排放和粉 塵排放，杜絕了二噁英對環境的污染，并且不會產生大量的飛灰等危險廢棄物。
另外，根據本發明實施例的污泥處理方法，還可以具有如下附加的技術特征：
根據本發明的一個實施例，步驟S1中對所述污泥進行烘干是通過烘干機實現的。
可選地，所述步驟S2包括：S21、將所述烘干污泥進行壓縮處理，得到塊狀或圓柱狀 污泥原料;S22、將所述污泥原料進行干餾，生成油氣產物和固體產物。
可選地，所述步驟S22是通過干餾爐實現的，所述干餾爐內具有加熱裝置，所述加熱 裝置包括加熱管。
根據本發明的一個實施例，所述儲氣罐與所述加熱裝置相連以將所述干餾氣通入所述 加熱裝置內。
可選地，所述加熱裝置與所述烘干機相連以將所述加熱裝置排出的煙氣通入所述烘干 機內。
進一步地，所述加熱裝置排出的煙氣與所述烘干機內待烘干的污泥換熱后通入煙氣凈 化設備進行凈化。
根據本發明的一個實施例，將所述污泥原料在所述干餾爐內均勻鋪料，所述鋪料厚度 為50～400mm。
可選地，所述干餾爐內的干餾溫度為400～700℃。
進一步地，所述污泥原料在所述干餾溫度下停留0.5～2h。
根據本發明的一個實施例，所述干餾爐具有出料機構，所述固體產物由所述出料機構 排出。
可選地，所述干餾爐為轉底爐。
根據本發明的一個實施例，所述步驟S2中，所述污泥在無氧狀態下進行干餾。

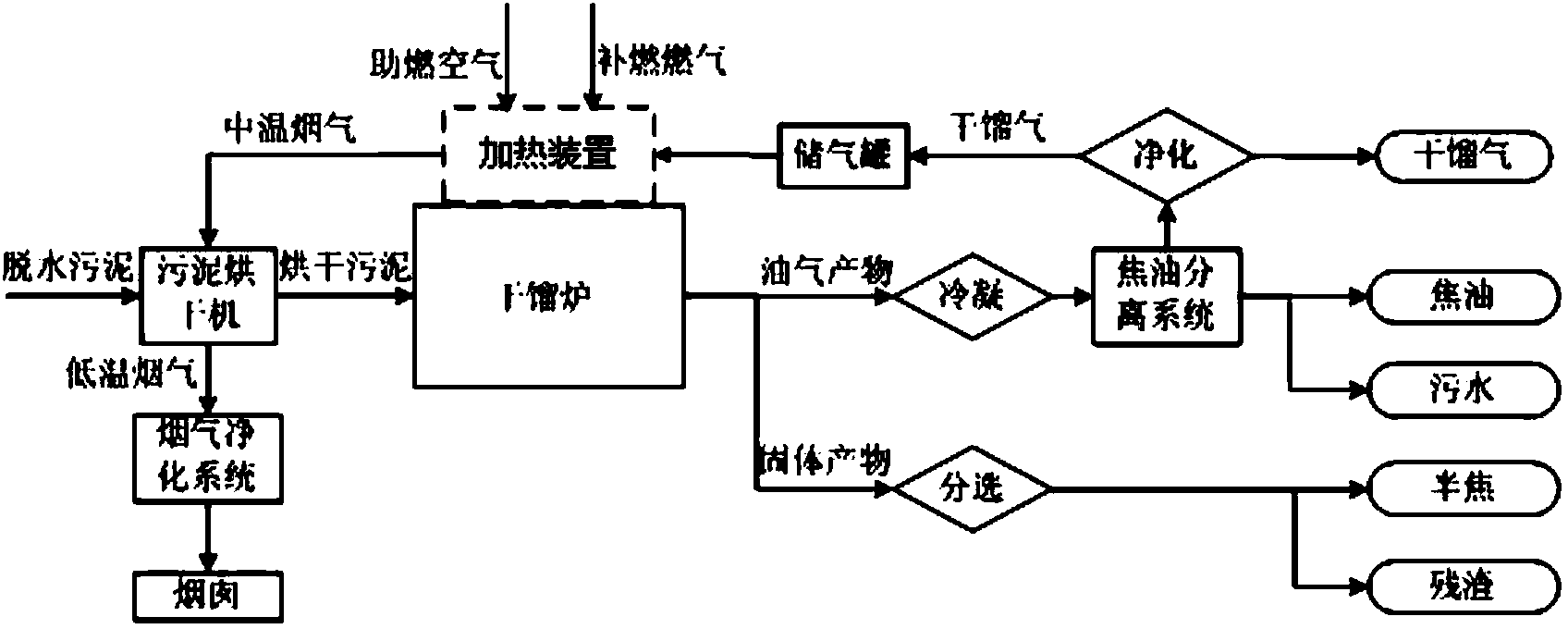

根據本發明第二方面實施例的污泥處理系統，包括：脫水設備，所述脫水設備用于將 所述污泥脫水;烘干機，所述烘干機用于將脫水后的污泥進行烘干處理以得到烘干污泥; 擠壓成型裝置，所述擠壓成型裝置接收所述烘干污泥后將所述烘干污泥進行壓縮處理，得 到塊狀或圓柱狀污泥原料;料倉，所述料倉通過皮帶機與所述擠壓成型裝置連接;干餾爐， 所述干餾爐連接在所述料倉的下游以接收從所述料倉供入的原料后將所述原料干餾以生成 油氣產物和固體產物，其中所述固體產物包括半焦和殘?jiān)?冷凝裝置，所述冷凝裝置連接 在所述干餾爐的下游以接收所述油氣產物后將所述油氣產物進行降溫;焦油分離設備，所 述焦油分離設備與所述冷凝裝置連接以接收從所述冷凝裝置供入的降溫后的油氣產物后將 所述降溫后的油氣產物分離以得到干餾氣、焦油和污水;儲氣罐，所述儲氣罐用于存儲凈 化后的干餾氣;和后處理設備，所述后處理設備對污水、焦油和半焦進行后續處理并回收 利用。
根據本發明實施例的污泥處理系統，通過脫水設備和烘干機可以大幅度降低污泥中的 含水量，減少污泥干餾過程中水分汽化吸收的熱量，從而降低整體系統的能耗;通過干餾 爐對污泥進行干餾處理，可以得到干餾氣、焦油和半焦產物，這些干餾產物不但能作為燃 料，而且可以作為工業原料出售，具有比發電更好的經濟價值，相比于污泥焚燒設備，該 系統對環境友好，極大地減少了煙氣排放和粉塵排放，杜絕了二噁英對環境的污染，并且 不會產生大量的飛灰等危險廢棄物。
根據本發明的一個實施例，所述干餾爐內具有加熱裝置，所述加熱裝置包括加熱管。
可選地，所述儲氣罐與所述加熱裝置相連以將所述干餾氣通入所述加熱裝置內。
進一步地，所述加熱裝置排出的煙氣與所述烘干機內待烘干的污泥換熱后通過煙氣凈 化設備進行凈化。
根據本發明的一個實施例，將所述污泥原料在所述干餾爐內均勻鋪料，所述鋪料厚度 為50～400mm。
可選地，所述干餾爐內的干餾溫度為400～700℃。
可選地，所述污泥原料在所述干餾溫度下停留0.5～2h。
根據本發明的一個實施例，所述干餾爐具有出料機構，所述固體產物由所述出料機構 排出。
可選地，所述干餾爐為轉底爐。
可選地，所述污泥在無氧狀態下進行干餾。
本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明 顯，或通過本發明的實踐了解到。
