申請日2013.11.28
公開(公告)日2014.02.19
IPC分類號C02F9/04; C02F1/28; C07C37/68; C07C39/04; C02F1/66
摘要
本發明公開了一種復式中和反應器及分散蘭56生產過程中的縮合母液廢水預處理與資源化系統及方法，屬于廢水處理領域。其將強堿性的分散蘭56生產過程中的縮合母液廢水與混酸溶液(硫酸、氨基磺酸)在復合式中和反應器中進行中和，使得降低廢水pH值、析出苯酚、去除亞硝酸根三種目的同時實現;中和后的廢水通過裝有吸附樹脂的固定床吸附柱，使得廢水中殘余的苯酚吸附在樹脂柱上。吸附飽和的樹脂用NaOH溶液進行脫附再生后可重復使用，脫附液經過調酸、減壓蒸餾苯酚實現苯酚的資源化。本發明預處理分散蘭56生產過程中的縮合母液廢水，CODCr值從55000mg/L左右降至500mg/L以下，酚類物質濃度從19000mg/L左右降至20mg/L以下，亞硝酸根離子從87000mg/L降至20mg/L以下;有效實現廢水治理和資源化利用。
權利要求書

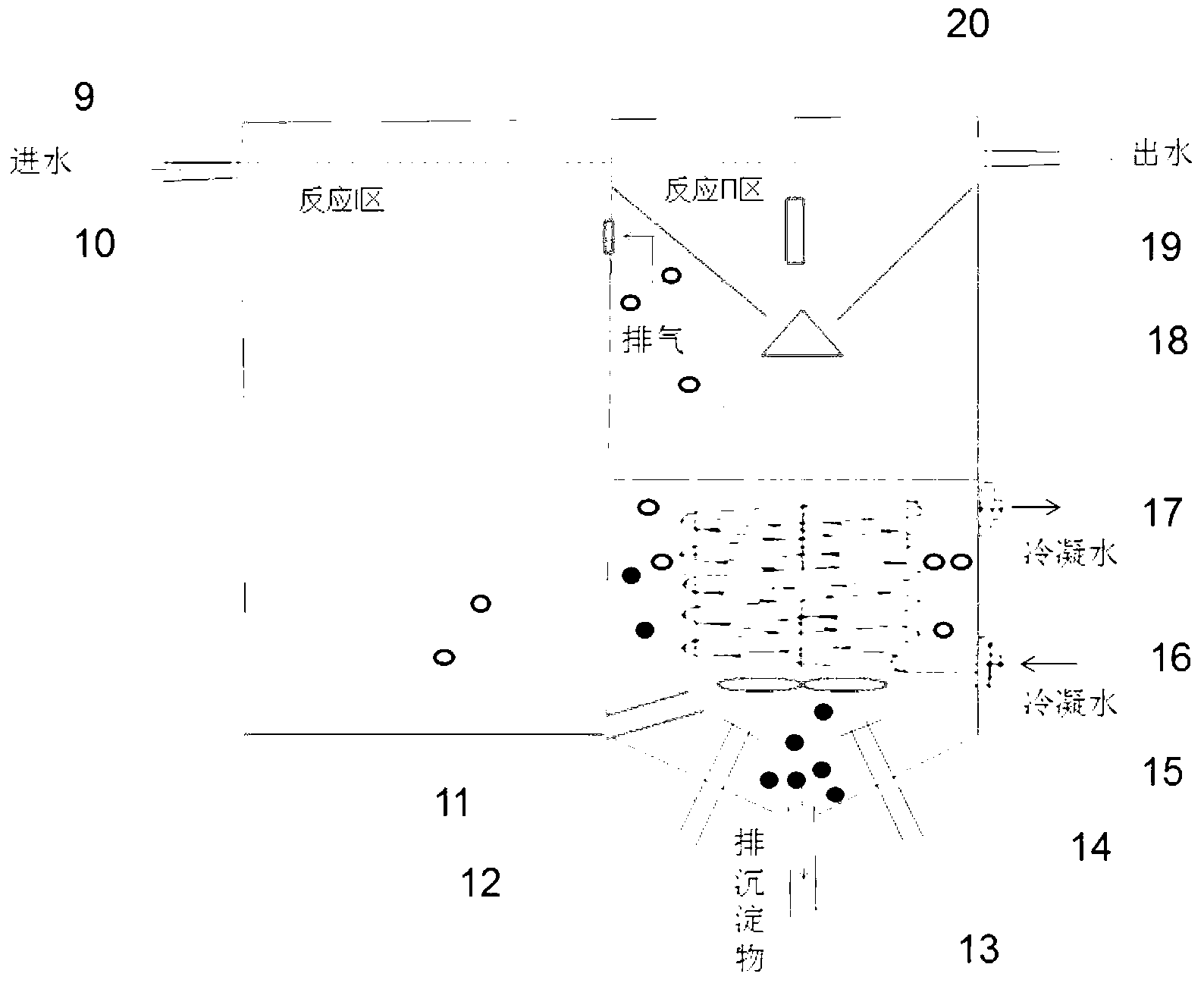

1.一種復式中和反應器，其由外部進水口(9)、排氣管(10)、內部進水口(11)、混酸溶液 進樣口(12)、沉淀物排出口(13)、酸液回流口(14)、攪拌槳(15)、冷凝水回流管(16)、 斜板沉淀區(17)、集氣反射椎體(18)、外部出水口(19)、pH計探頭(20)組成;復式中 和反應器內部用隔板隔為反應Ι區、反應П區兩個反應區域，外部進水口(9)與外部出水 口(19)分別位于反應器的反應Ι區與反應П區的頂端;內部進水口(11)位于反應器反應 Ι區與П區間的隔板底部;混酸溶液進樣口(12)、沉淀物排出口(13)、酸液回流口(14) 位于反應П區的底端;攪拌槳(15)和冷凝水回流管(16)位于反應П區的中下部;斜板 沉淀區位于冷凝水回流管的上部;斜板沉淀區上部為集氣反射椎體;集氣反射椎體上部為 pH計探頭。
2.根據權利要求1所述的復式中和反應器，其特征在于，所述的排氣管，其開口處為兩個反 應區隔板的集氣反射椎體位置，出口為內部進水口(11)所在復式中和反應器反應Ι區的下 部。
3.一種分散蘭56生產過程中的縮合母液廢水的預處理與資源化系統，其由氫氧化鈉溶液儲 槽(1)、氨基磺酸儲槽(2)、濃硫酸儲槽(3)、復式中和反應器(4)、樹脂吸附柱(5)、酸 堿中和固液分離器(6)組成;復式中和反應器(4)外部出水口與樹脂吸附柱進水口相連， 其混合酸溶液進樣口分別與濃硫酸儲槽(3)、氨基磺酸儲槽相連(2)，復式中和反應器(4) 沉淀物排出口、酸液回流口分別與酸堿中和固液分離器(6)相連，樹脂吸附柱(5)的脫附 液進樣口與氫氧化鈉溶液儲槽相連，樹脂吸附柱的脫附液出口與酸堿中和固液分離器(6) 相連。
4.一種分散蘭56生產過程中的縮合母液廢水的預處理與資源化方法，其步驟包括：
步驟1中和廢水堿性、析出苯酚并去除亞硝酸根：分散蘭56生產過程中的縮合母液廢 水和硫酸與氨基磺酸的混合酸溶液通入權利要求1中所述的復式中和反應器，中和反應，調 至出水pH值4-6;
步驟2吸附：經步驟1處理后的出水通過裝填有吸附樹脂的樹脂吸附柱吸附柱，將水中 的苯酚被吸附在樹脂上;
步驟3樹脂脫附：步驟2吸附飽和后的樹脂用氫氧化鈉溶液脫附;
步驟4回收苯酚：步驟3的脫附液進入酸化固液分離器中，用硫酸調pH≤6析出沉淀， 連同步驟1中復式中和反應器中的沉淀一并分離出來，酸液則回流到復式中和反應器，分離 出來的沉淀經過減壓干燥得到粗品苯酚。
5.據權利要求4所述的方法，其特征是：所述步驟1的反應過程中所加氨基磺酸與廢水中亞 硝酸根離子的摩爾量相等。
6.根據權利要求4所述的方法，其特征是：步驟2中的樹脂是骨架為聚苯乙烯-二乙烯苯的 吸附樹脂或氨基修飾聚苯乙烯-二乙烯苯超高交聯樹脂。
7.根據權利要求4所述的方法，其特征是：所述的步驟3中的脫附劑為質量濃度4～8%NaOH 溶液，脫附溫度為40～60℃。
8.根據權利要求4所述的方法，所述步驟4中減壓干燥，其壓力：-0.1～-0.075MPa，溫度： 60-80℃。
說明書
一種復式中和反應器及分散蘭56生產過程中的縮合母液廢水預處理與資源化系統及方法
技術領域
本發明涉及一種分散蘭56生產過程中廢水預處理與資源化，特別涉及一種復式中和反 應器及分散蘭56生產過程中的縮合母液廢水預處理與資源化系統及方法。
背景技術
分散蘭56(Disperse Blue56，CAS號：12217-79-7，也簡稱56#蘭)是一種重要的染料， 其在生產過程中會排放出大量高濃含酚和亞硝酸鈉的強堿性廢水，廢水CODCr約為 55000mg/L，苯酚含量約1.9%(質量分?jǐn)?shù))，亞硝酸根離子含量約8.7%(質量分?jǐn)?shù))，pH>14， 因此該廢水毒性大、可生化性差，難以后續處理，如果不進行有效治理會對環境造成嚴重破 壞。該廢水之在治理過程中存在三個技術難題需要解決：
難點1、廢水強堿性：分散蘭56生產過程中的縮合母液廢水中為強堿性，且含有8.7% 的亞硝酸根離子，若用常規方法將酸滴加入廢水中和堿性，會有大量強刺激性的一氧化氮與 二氧化氮?dú)怏w逸出，不僅污染空氣，更嚴重危害操作人員身體健康;
難點2、廢水含高濃度苯酚鈉：分散蘭56生產過程中的縮合母液廢水呈強堿性，廢水 中苯酚以苯酚鈉形式存在，傳統樹脂吸附法難以吸附去除堿性水溶液中苯酚鈉;
難點3、廢水含大量亞硝酸根離子：生物毒性大，且易成為水體富營養化因子“氮”的重 要源。
因此分散蘭56生產過程中的強堿性縮合母液廢水治理過程中需要中和廢水的堿性、回 收廢水中的苯酚，以及去除廢水中的亞硝酸根離子。完成上述目標可以有效降低廢水毒性， 便于廢水的后續深度處理，同時給廠家?guī)砻黠@的經濟效益。
發明內容
1.要解決的技術問題
針對分散蘭56生產過程中產生的廢水在治理過程中存在三個技術難題，本發明的目的 是提供一種復式中和反應器及分散蘭56生產過程中的縮合母液廢水預處理與資源化系統及 方法，即中和廢水堿性、去除廢水中亞硝酸根離子并回收廢水中苯酚類物質。
2.技術方案
一種復式中和反應器，其由外部進水口，排氣管(用于引導反應過程中生成的一氧化氮、 二氧化氮二次與堿性廢水接觸被吸收，同時也排出氮?dú)?、內部進水口、混酸溶液進樣口、 沉淀物排出口(用于排出中和沉淀產生的苯酚沉淀物)、酸液回流口、攪拌槳、冷凝水回流 管(收集中和反應、氧化還原反應過程產生的熱量，用于樹脂脫附過程的升溫)、斜板沉淀 區(用于苯酚沉淀固液分離)、集氣反射椎體(用于收集反應過程中生成的氮?dú)�、一氧化氮�?二氧化氮)、外部出水口、pH計探頭組成。復式中和反應器內部用隔板隔為反應Ι區和反應 П區兩個反應區域，外部進水口與外部出水口分別位于反應Ι區和反應П區的上端;內部進 水口位于反應器內Ι區與П區交界處的底部;混酸溶液進樣口、沉淀物排出口、酸液回流 口位于反應器反應П區的底端;攪拌槳和冷凝水回流管位于反應П區的中下部;斜板沉淀 區位于冷凝水回流管的上部;斜板沉淀區上部為集氣反射椎體;排氣管開口處為反應Ι區與 反應П區之間隔板的集氣反射椎體位置，排氣管出口位于反應Ι區的下部;集氣反射椎體 上部為pH計探頭。
與傳統中和反應器相比較，復式中和反應器具有如下創新點：
(1)有氧化還原功能，反應器內不僅進行酸堿中和反應，還進行氧化還原反應，去除亞硝 酸根離子;
(2)有吸收酸性氣體功能，酸堿中和反應過程中不僅利用加入的混酸溶液中和廢水堿性， 還可以利用廢水自身堿性吸收、中和生成的酸性氣體，避免有毒氣體的釋放;
(3)有固液分離功能，可以將中和形成的苯酚沉淀從廢水中分離出來。
一種分散蘭56生產過程中的縮合母液廢水的預處理與資源化系統，其由氫氧化鈉溶液 儲槽、氨基磺酸儲槽、濃硫酸儲槽、復式中和反應器(中和廢水堿性，沉淀一部分苯酚，去 除亞硝酸根離子)、樹脂吸附柱(用于吸附回收經過復式中和反應器處理后廢水中殘存的苯 酚)、酸堿中和固液分離器組成(用于沉淀回收脫附液以及沉淀物中的苯酚);各組成之間的 結構關系為復式中和反應器出水口與樹脂吸附柱的進水口相連，其混合酸溶液進樣口分別與 濃硫酸儲槽、氨基磺酸儲槽相連，其沉淀物排出口、酸液回流口分別與酸堿中和固液分離器 相連;樹脂吸附柱脫附液進樣口與氫氧化鈉溶液儲槽相連，樹脂吸附柱的脫附液出口與酸堿 中和固液分離器相連。
該系統優點：
(1)利用混合酸溶液中的濃硫酸在復式中和反應器內中和強堿性廢水，可以直接回收苯 酚沉淀，且生成的NO與NO2氣體被堿性廢水吸收，避免散逸到空氣中造成危害;利用混 合酸溶液中的氨基磺酸將廢水中亞硝酸根離子還原成氮?dú)馀懦�，去除亞硝酸根離子，便于出 水進行后續處理，且反應過程中生成的硫酸可以繼續中和廢水堿性，節省酸的用量;
(2)酸堿中和過程中產生的熱量被反應器內部冷凝管中的循環冷凝水吸收，用來加熱后續 階段的樹脂柱以提高樹脂的脫附率，實現了熱量的回收和利用;
(3)采用樹脂吸附法吸附廢水中酚類物質，可有效降低廢水COD和苯酚含量，吸附飽和 后的樹脂采用熱堿脫附再生，實現樹脂重復使用，脫附液調酸后可回收苯酚，實現資源化目 標。
一種分散蘭56生產過程中的縮合母液廢水的預處理與資源化方法，其步驟包括：
步驟1.中和還原：將分散蘭56生產過程中的縮合母液廢水在復式中和反應器Ι區，用 硫酸與氨基磺酸的混合酸溶液調pH值至4-6，中和過程產生的NO與NO2氣體在上浮過程 中大部分被堿性廢水自身吸收(反應式1-3)，且氨基磺酸與亞硝酸根離子反應生成氮?dú)?反 應式4)，氮?dú)饨?jīng)反射錐體作用進入集氣區，后經排氣管由反應器П區排出;
具體反應方程式如下：
2H++NO2-+OH-→HNO2+H2O (1)
2HNO2→NO↑+NO2↑+H2O (2)
NO2+NO+H2O+2OH-→2NO2-+2H2O (3)
NH2-SO3H+NO2-→N2↑+H3O++SO42- (4)
剩余的少量NO與NO2氣體經反射錐體作用進入集氣區，后通過出氣管進入復式中和 反應器I區，再次完全被堿性廢水中和吸收(反應式3)。反應過程中放出的熱量被冷凝水 回流管中的循環冷凝水吸收，被加熱的冷凝水進入樹脂柱的保溫夾套保證脫附溫度。廢水調 酸后，部分苯酚形成沉淀析出，經斜板作用與水力回流作用沉積到反應器底部，經蠕動泵輸 送到酸化固液分離器中。
步驟2.吸附：調酸后的廢水以一定流速通過裝填有吸附樹脂的樹脂吸附柱吸附柱，廢 水中的苯酚被吸附在樹脂上;
步驟3.樹脂脫附：步驟2吸附飽和后的樹脂用NaOH(質量濃度4-8%)溶液脫附再生， 脫附溫度40-60℃;
步驟4.回收苯酚：脫附液進入酸化固液分離器中，用硫酸調pH≤6析出沉淀，連同步 驟1中復式中和反應器中的沉淀一并分離出來，減壓干燥蒸餾得到粗品苯酚(壓力： -0.1～-0.075MPa，溫度：60-80℃)，酸液則回流到復式中和反應器。
3、有益效果：
(1)利用復式中和反應器，加入混酸中和分散蘭56生產過程中強堿性縮合母液廢水，不僅 可以直接資源化回收大量析出的苯酚沉淀，其產生的NO與NO2氣體會在上升過程中被堿 性廢水吸收反應，既避免NO與NO2氣體散逸到空氣中造成危害，又利用酸性NO2氣體中 和廢水堿性，節省酸的用量;
(2)所加混酸中的氨基磺酸將廢水中亞硝酸根離子還原成氮?dú)馀懦�，不僅有效去除亞硝酸 根離子，便于出水進行后續處理，且反應過程中生成的硫酸可以繼續中和廢水堿性，節省酸 的用量;
(3)酸堿中和過程中產生的熱量被反應器內部冷凝管中的循環冷凝水吸收，用來加熱后續 階段的樹脂柱以提高樹脂的脫附率，實現了熱量的回收和利用，有效節省能源;
(4)采用樹脂吸附法吸附廢水中酚類物質，可有效降低廢水COD和苯酚含量，吸附飽和 后的樹脂采用熱堿脫附再生，實現樹脂重復使用，脫附液調酸后可回收苯酚，實現資源化目 標。
