申請日2014.02.28
公開(公告)日2015.09.02
IPC分類號C02F9/14
摘要
本發明涉及一套城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，系統分別由調節池(1)、曝氣生物濾池(2)、機械攪拌澄清池(3)、高效纖維濾池(4)、中間水箱(5)、全自動過濾裝置(6)、超濾裝置(7)、超濾水箱(8)和反滲透裝置(9)等單元組成�？捎行コ鬯杏袡C(jī)雜質、懸浮雜質和溶解雜質，系統出水達到600MW以上發電機組化學補給水水質要求。
權利要求書
1.一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的系統由9個處理單元組成：分別為調節池(1)、曝氣生物濾池(2)、機械攪拌澄清池(3)、高效纖維濾池(4)、中間水箱(5)、全自動過濾裝置(6)、超濾裝置(7)、超濾水箱(8)和反滲透裝置(9)。
2.根據權利要求1所述的一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的調節池可單一或一組并聯工作，主要起緩沖和調節水質作用。
3.根據權利要求1所述的一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的曝氣生物濾池可單一或一組并聯工作，曝氣生物濾池出水氨氮可降至約5mg/L，COD降至約60mg/L，BOD5降至約5mg/L。
4.根據權利要求1所述的一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的械攪拌澄清池可單一或一組并聯工作，出水懸浮物可降至約5mg/L以下。
5.根據權利要求1所述的一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的高效纖維濾池可單一或一組并聯工作，出水懸浮物可小于1mg/l一下。
6.根據權利要求1所述的一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的全自動過濾裝置可單一或一組并聯工作，可去除水中粒徑大于2μm的顆粒雜質。
7.根據權利要求1所述的一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的超濾裝置可一組或多組并聯工作，可去除水中粒徑大于0.01μm的顆粒雜質。
8.根據權利要求1所述的一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的反滲透裝置(RO)可一組或多組并聯工作,可去除水中98%的溶解鹽類及分子量大于100的有機物。
說明書
城市污水深度處理后用于大型火力發電廠化學補給水的處理系統
技術領域
本發明為污水處理技術領域，具體是城市污水深度處理后用于大型火力發電廠化學補給水的處理系統。
背景技術
據統計，我國600多個城市中，400多個城市出現供水不足，其中110個城市嚴重缺水。在缺水的同時，城市污水排放量卻有增無減。國內外研究表明，將城市污水深度處理后回用，是緩解水資源短缺的重要途徑之一。
目前，我國年污水排放量約為400多億噸，年缺水量約60億噸。預計到2030年，全國的污水回用率須達到30%，年回用污水達120億噸，屆時，可基本緩解我國水資源短缺的局面。將城市污水回用于火力發電廠補給水，可以緩解水資源短缺，實現污水資源化、減小環境危害，具有很好的環境效益和經濟效益。
本系統將生物法和物理化學法相結合，對污水中的有機雜質、懸浮雜質和溶解雜質有較強的去除作用，出水水質達到600MW以上發電機組不給水指標。
發明內容

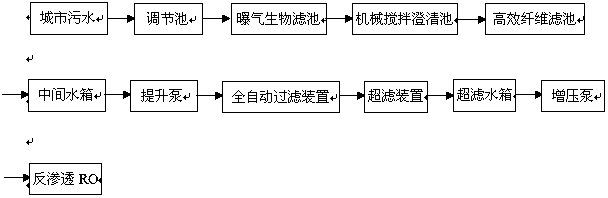

城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的系統由9個處理單元組成：分別為調節池(1)、曝氣生物濾池(2)、機械攪拌澄清池(3)、高效纖維濾池(4)、中間水箱(5)、全自動過濾裝置(6)、超濾裝置(7)、超濾水箱(8)和反滲透裝置(9)。
上述的一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的調節池可單一或一組并聯工作，主要起緩沖和調節水質作用。
上述的一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的曝氣生物濾池可單一或一組并聯工作，曝氣生物濾池出水氨氮可降至約5mg/L。COD降至約60mg/L，BOD5降至約5mg/L。
上述的一種城市污水用于大型火力發電廠化學補給水處理系統，經機械攪拌澄清池可采取2組以上母管支管式工作，處理后濁度可降至約5mg/L以下。
上述的一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的高效纖維濾池可單一或一組并聯工作，出水懸浮物可小于1mg/L一下。
上述的一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的全自動過濾裝置可單一或一組并聯工作，可去除水中粒徑大于2μm的顆粒雜質。
上述的一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的超濾裝置可一組或多組并聯工作，可去除水中粒徑大于0.01μm的顆粒雜質。
上述的一種城市污水深度處理后用于大型火力發電廠化學補給水的處理系統，其所述的反滲透裝置(RO)可一組或多組并聯工作,可去除水中98%的溶解鹽類及分子量大于100的有機物。
控制系統能夠在集控室對整個工藝系統進行集中監視、自動順序控制和運行管理，就地實現無人值班。就地電子設備控制間設置一臺就地操作員站，用于調試、檢修和巡視。集控室設置統一操作員站。
控制系統采用由可編程控制器(PLC)構成的控制系統對整個工藝系統內所有被控對象進行監控，包括啟、停控制，設備狀態和主要工藝參數監視，完成設備的聯鎖保護及設備控制的遠方/就地切換等;控制系統具有雙向數據通訊的能力，與水輔助控制網進行實時通訊，運行人員能夠通過水輔助控制網操作員站，實現遠程集中監控，當裝置或控制系統出現故障時，能夠在操作員站上顯示，并發出報警信號。
本發明與現有技術相比具有突出的實質性特點和顯著的進步及積極的效果：
(1)城市污水來水經過壓力進入調節池，調節池起到緩沖水質水量的作用，調節池出水經自留進入曝氣生物濾池,曝氣生物濾池具有去除 SS、化學需氧量、BOD、硝化、脫氮、除磷、去除AOX(有害物質)的作用，其特點是集生物氧化和截留懸浮固體于一體，節省了后續沉淀池(二沉池)。系統出水指標控制在：氨氮5mg/L,COD約60mg/L，BOD5降至5mg/L，曝氣生物濾池出水自流進入機械攪拌澄清池，本裝置主要利用機械使水提升和攪拌，促使泥渣循環，并使水中固體雜質與已形成的泥渣接觸絮凝而分離沉淀。本裝置指標主要控制出水懸浮物在5mg/L以下。
(2)機械攪拌澄清池出水自流進入高效纖維濾池，本裝置主要采用新型的纖維束軟填料作為濾元，取代傳統石英砂濾池的新技術。本裝置出水指標控制濁度在2NTU，高效纖維濾池出水進入中間水箱，再通過提升泵提升至全自動過濾器。
(3)自動過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以凈化水質及保護后續設備的正常工作。本裝置控制出水指標SDI≤3，全自動過濾器出水進入超濾裝置。
(4)超濾裝置是一種以篩分為分離原理，以壓力為推動力的膜分離過程，過濾精度在0.005-0.01μm范圍內，可有效去除水中的微粒、膠體、細菌、熱源及高分子有機物質。本裝置出水主要控制指標濁度小于0.05NTU。
(5)超濾出水進入超濾水箱，超濾水箱出水經增壓泵進入反滲透裝置，本裝置有效地去除水中的帶電離子、無機物、膠體微粒、細菌及有機物質等。是高純水制備、苦咸水脫鹽和廢水處理工藝中的最佳設備，本裝置控制在出水指標脫鹽率在98%。
