申請日2010.04.28
公開(公告)日2010.08.25
IPC分類號C02F1/00
摘要
本發明涉及一種污水處理調節池的浮箱式穩流出水器，所述浮箱式穩流出水器包括浮箱、吸水管、壓力平衡管和輸水軟管等裝置構成。所述浮箱采用兩個等體積浮箱通過連接件連接構成，吸水管采用喇叭口和直管焊接構成，同時配有可移動固定構件，壓力平衡管為伸出液面的連通管，輸水軟管采用可自由彎曲材料，兩端配有固定連接件。所述吸水管通過可移動固定構件與浮箱垂直相連，并可以根據過水要求對吸水管的高度進行上下調節以及更換吸水管口徑，從而實現輸水流量的穩定性和可調控性。裝置輸水流量穩定，有效控制因水力沖擊對后續工藝的影響，設備簡單，制作成本低廉，無需人工控制，管理方便，實用性強。

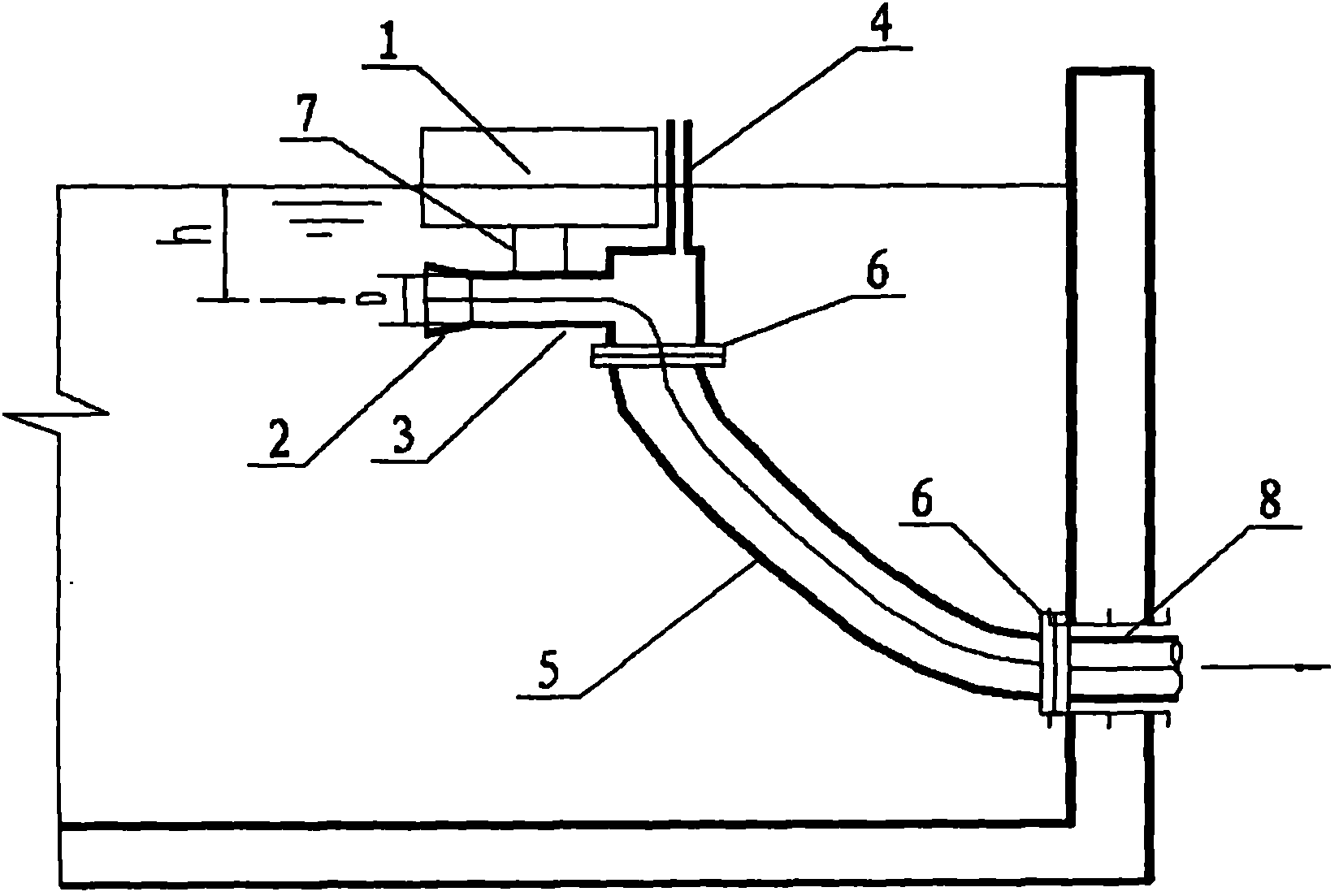

摘要附圖
權利要求書
1.污水處理調節池的浮箱式穩流出水器，其特征在于：所述浮箱式穩流出水器包括浮箱、吸水管、壓力平衡管和輸水軟管;
所述吸水管連接在浮箱下，吸水管一端口敞開，為吸水口，另一端通過固定連接件與輸水軟管連接;
所述輸水軟管采用可自由彎曲材料，兩端配有固定連接件，一端與吸水管連接，另一端與調節池的出水管連接;
所述吸水管或輸水軟管上還連接有一壓力平衡管，壓力平衡管的一端伸出液面，與大氣連通。
2.根據權利要求1所述的污水處理調節池的浮箱式穩流出水器，其特征在于：根據調節池設計出水流量Q確定吸水管口徑D和吃水深度h，計算公式如下：
Q——調節池的設計流量，m/s;
D——吸水管口徑，m;
h——吸水管中心距液面高度，m;
g——重力加速度，m/s2。
3.根據權利要求1或2所述的污水處理調節池的浮箱式穩流出水器，其特征在于：所述吸水管的吸水口端采用喇叭口。
4.根據權利要求3所述的污水處理調節池的浮箱式穩流出水器，其特征在于：所述浮箱采用兩個等體積浮箱通過水平支架連接構成，在兩浮箱連接的水平支架的中心位置設置旋鈕式鐵夾，固定垂直支桿，垂直支桿下端連接吸水管。
5.根據權利要求3所述的污水處理調節池的浮箱式穩流出水器，其特征在于：所述輸水軟管的口徑大于吸水管口徑。
6.根據權利要求4所述的污水處理調節池的浮箱式穩流出水器，其特征在于：所述浮箱式穩流出水器的輸水能力可以通過調節吸水管的高度或更換吸水管口徑來實現，吸水管的高度通過上下移動垂直支桿的位置完成。
說明書
污水處理調節池的浮箱式穩流出水器
技術領域
本發明屬于污水處理技術領域，具體涉及一種可穩定出流的輸水裝置。
背景技術
無論是工業廢水，還是城市生活污水，水量在一日24小時內都有變化，為了使管渠和構筑物正常工作，不受污水流量變化的影響，需在廢水處理設施之前設置調節池。調節池污水進入生化處理池一般采用泵提升和重力自流兩種形式，對于前者可通過調節水泵實現水量均衡，對于后者要實現水量恒定存在一定難度。在山地城鎮中，污水處理廠相對落差一般較大，采用重力自留形式較為普遍，調節池出水量常常因?yàn)槌貎?nèi)液面落差較大發生較大變化。對于生化處理工藝，無論好氧還是厭氧處理工藝對水量的沖擊較為敏感，如何有效控制調節池出水流量，對后續生化處理工藝的穩定運行至關重要。
因此，針對調節池出水的不穩定性，有效降低由于水量的變化對處理工藝正常運行的影響，開發一種有效控制調節池出水流量的裝置對水廠的正常運行十分必要。
發明內容
本發明針對調節池出水流量的不均勻性，以及重力流在小城鎮污水處理廠存在的普遍性，提出一種浮箱式穩流出水器，實現調節池出水流量穩定。針對不同出水流量要求，可以通過調節吸水管高度和改變吸水管口徑得以實現，設備簡單，成本低廉，運行安全且無需其他能耗，實用性強。
為實現上述目的，本發明采取以下技術方案：
一種污水處理調節池的浮箱式穩流出水器，其包括浮箱、吸水管、壓力平衡管和輸水軟管。
所述吸水管連接在浮箱下，吸水管一端口敞開，為吸水口，另一端通過固定連接件與輸水軟管連接。
所述輸水軟管采用可自由彎曲材料，兩端配有固定連接件，一端與吸水管連接，另一端與調節池的出水管連接，將調節池內的水穩定地輸出。
所述吸水管或輸水軟管上還連接有一壓力平衡管，壓力平衡管的一端伸出液面，與大氣連通，達到輸水軟管內空氣壓力和大氣壓力平衡的目的，為穩定出流創造條件;
所述吸水管的吸水口端采用喇叭口。所述浮箱采用兩個等體積浮箱通過水平支架連接構成，在兩浮箱連接的水平支架的中心位置設置旋鈕式鐵夾，固定垂直支桿，垂直支桿下端連接吸水管。
所述浮箱式穩流出水器的輸水能力可以通過調節吸水管的高度或更換吸水管口徑來實現，吸水管的高度通過上下移動垂直支桿的位置完成。
本發明涉及的浮箱式穩流出水器可以安裝在調節池與反應池的連接管前端，可以根據輸水要求設定吸水管高度和吸水管口徑，輸水流量穩定，設備簡單，制作成本低廉，無需人工控制，管理方便。
