申請日2013.11.29

　　公開(公告)日2014.08.06

　　IPC分類號C02F9/02

　　摘要

　　一種回用洗車廢水的系統，包括承接地面徑流的集水倉，集水倉自上至下設置粗濾網、細濾網、透水土工布、布水管和填充有吸附材料的濾料框，濾料框下方為蓄水倉，蓄水倉的底部設置有潛水泵，潛水泵出口連接至洗車場蓄水池，本實用新型可回用洗車用水，以節約水資源。

　　權利要求書

　　1.一種回用洗車廢水的系統，其特征在于，包括承接地面徑流的集水倉 (2)，集水倉(2)自上至下設置粗濾網(3)、細濾網(4)、透水土工布 (5)、布水管(6)和填充有吸附材料的濾料框(7)，濾料框(7)下方為 蓄水倉(9)，蓄水倉(9)的底部設置有潛水泵(1)，潛水泵(1)出口連 接至洗車場蓄水池。

　　2.根據權利要求1所述的回用洗車廢水的系統，其特征在于，所述濾料 框(7)與蓄水倉(9)之間設置有二次透水土工布(8)。

　　3.根據權利要求1所述的回用洗車廢水的系統，其特征在于，所述蓄水 倉(9)為頂部鏤空倉體。

　　說明書

　　一種回用洗車廢水的系統

　　技術領域

　　本實用新型屬于節水技術領域，特別涉及一種回用洗車廢水的系統。

　　背景技術

　　洗車場用水量巨大，一般都是直接采用的居民用水或者工業用水，這非 常浪費，因為洗車對水質的要求并不高，只要水中無雜質，無異味即可。而 用居民或者工業用水則無疑造成了巨大的浪費，同時沖洗汽車的水直接流失， 也造成嚴重浪費。

　　發明內容

　　為了克服上述現有技術的缺點，本實用新型的目的在于提供一種回用洗車 廢水的系統，可回用洗車用水，以節約水資源。

　　為了實現上述目的，本實用新型采用的技術方案是：

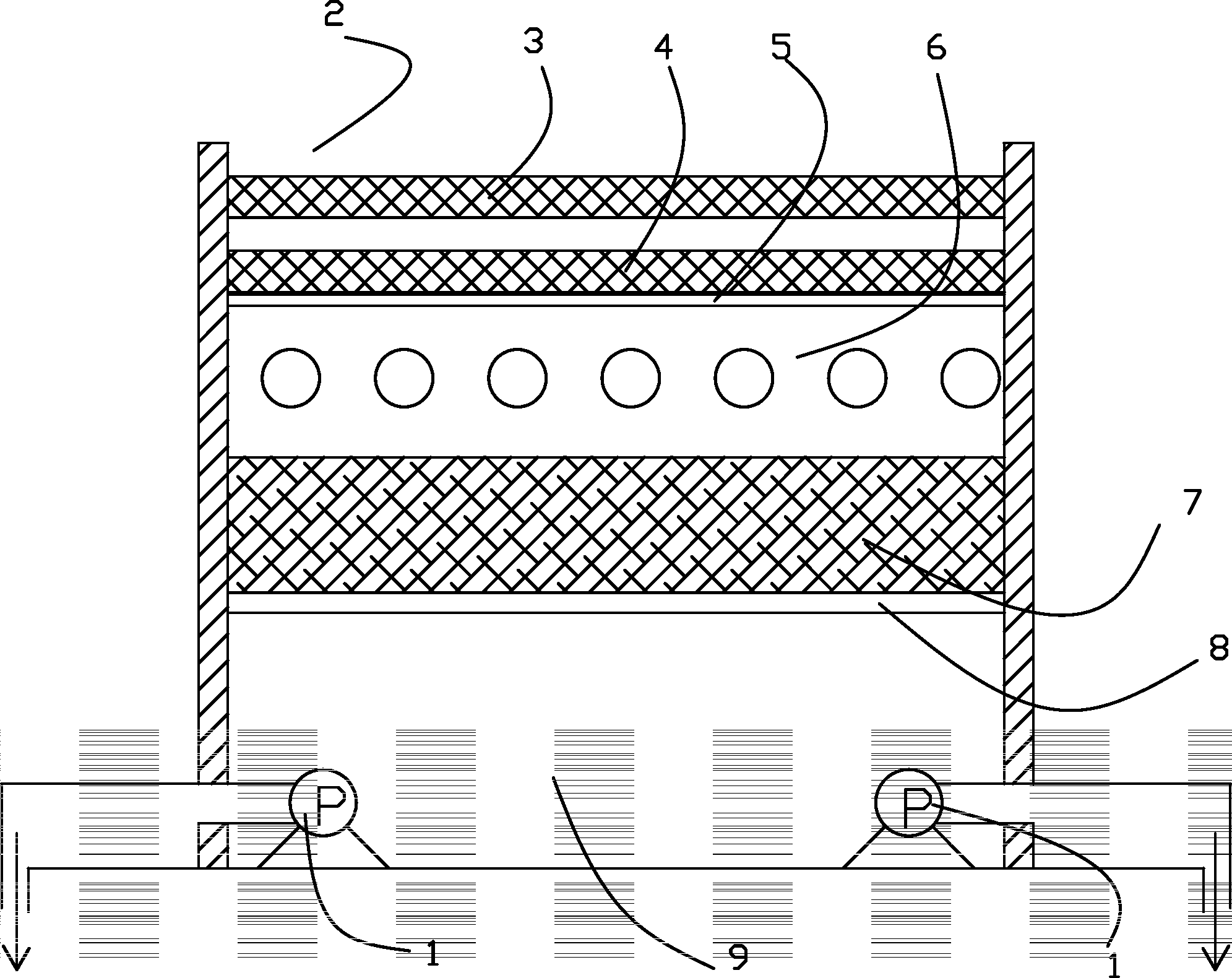

　　一種回用洗車廢水的系統，包括承接地面徑流的集水倉2，集水倉2自 上至下設置粗濾網3、細濾網4、透水土工布5、布水管6和填充有吸附材料 的濾料框7，濾料框7下方為蓄水倉9，蓄水倉9的底部設置有潛水泵1，潛 水泵1出口連接至洗車場蓄水池。

　　所述濾料框7與蓄水倉9之間設置有二次透水土工布8。

　　所述蓄水倉9為頂部鏤空倉體。

　　與現有技術相比，本實用新型可回用洗車用水，以節約水資源。
