申請日2013.12.12
公開(公告)日2014.04.09
IPC分類號C02F11/04; C02F9/14
摘要

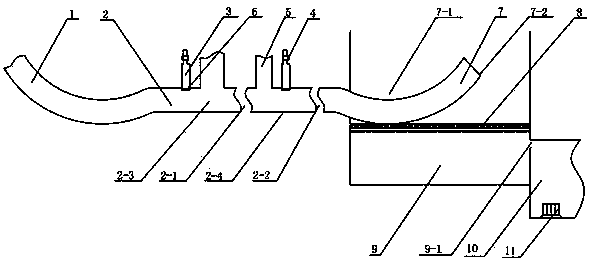

一種管網式糞便及有機污水垃圾處理裝置，包括：厭氧發酵部分、重力過濾部分和肥水輸送部分。所述的厭氧發酵部分包括：第一收集彎管、厭氧發酵管、沼氣輸出管、沼氣取氣閥、第二收集彎管、輸出管底面、濾通氣孔、肥水排出彎管,第一收集彎管連接厭氧發酵管，厭氧發酵管上連接有沼氣輸出管，沼氣輸出管上安裝有沼氣取氣閥，沼氣輸出管的底部有輸出管底面，輸出管底面上有濾通氣孔，厭氧發酵管上連接有復數個第二收集彎管，厭氧發酵管的右端連接有肥水排出彎管。它能在第一時間將其用管道密封起來，并按時間先進先出將其排出，同時加長管道輸?shù)教镩g地頭等需要的地方。
權利要求書
1.一種管網式糞便及有機污水垃圾處理裝置，其特征是：它包括厭氧發酵部分、重力過濾部分和肥水輸送部分;所述的厭氧發酵部分包括：第一收集彎管、厭氧發酵管、沼氣輸出管、沼氣取氣閥、第二收集彎管、輸出管底面、濾通氣孔、肥水排出彎管, 第一收集彎管連接厭氧發酵管，厭氧發酵管上連接有沼氣輸出管，沼氣輸出管上安裝有沼氣取氣閥，沼氣輸出管的底部有輸出管底面，輸出管底面上有濾通氣孔，厭氧發酵管上連接有復數個第二收集彎管，厭氧發酵管的右端連接有肥水排出彎管。
2.根據權利要求1所述的一種管網式糞便及有機污水垃圾處理裝置，其特征是：厭氧發酵管包括：第一厭氧延長管、第二厭氧延長管、第一厭氧收集管、第二厭氧收集管、第一厭氧收集管的右端連接有第一厭氧延長管，第一厭氧延長管的右端連接有第二厭氧收集管，第二厭氧收集管的右端連有第二厭氧延長管，第一厭氧收集管及第二厭氧收集管的中部連接有復數個第二收集彎管，第一厭氧收集管及第二厭氧收集管的中部連接有復數個沼氣輸出管。
3.根據權利要求1或2所述的一種管網式糞便及有機污水垃圾處理裝置，其特征是：所述肥水排出彎管包括：彎管凹處、肥水排出口，彎管凹處的右端連接有肥水排出口。
4.根據權利要求1或2所述的一種管網式糞便及有機污水垃圾處理裝置，其特征是：厭氧發酵管埋在地下或地上，彎管凹處先向下彎曲再向上彎曲，彎管凹處的最低處比最高處低30cm、肥水排出口比厭第二厭氧延長管高30cm、沼氣輸出管伸入?yún)捬醢l(fā)酵管內1cm。
5.根據權利要求1或2所述的一種管網式糞便及有機污水垃圾處理裝置，其物特征是：所述的重力過濾部分包括多層過濾網、過濾池、肥水出口、肥水儲存池,過濾池為圓形或方形容器、過濾池的中部安裝有多層過濾網、肥水排出彎管伸入重力過濾池內部，過濾池的下部側面有開有肥水出口，肥水儲存池位于過濾池的傍邊，過濾池與肥水儲存池之間通地過肥水出口連通。
6.根據權利要求1或2所述的一種管網式糞便及有機污水垃圾處理裝置，其特征是：所述的肥水輸送部分包括水泵、肥水輸出管、肥水輸出閥門，水泵安裝在肥水儲存池的底部，水泵連接肥水輸出管，肥水輸出管上安裝復數個肥水輸出閥門。
7.根據權利要求1或2所述的一種管網式糞便及有機污水垃圾處理裝置，其特征是：肥水排出口比第二厭氧延長管水平高10到30cm，沼氣輸出管伸入?yún)捬醢l(fā)酵管內3cm。
8.根據權利要求1或2所述的一種管網式糞便及有機污水垃圾處理裝置，其特征是：肥水排出口比第二厭氧延長管高出20cm。
9.根據權利要求1或2所述的一種管網式糞便及有機污水垃圾處理裝置，其特征是：沼氣輸出管伸入?yún)捬醢l(fā)酵管2內2cm。
10.根據權利要求1或2所述的一種管網式糞便及有機污水垃圾處理裝置，其特征是：厭氧發酵管沿污水流動方向傾斜角度為5°，糞便和有機污水垃圾在厭氧發酵管中流動的時間為15天到30天。
說明書
一種管網式糞便及有機污水垃圾處理裝置
技術領域
本發明涉及一種環保使用的污水凈化設備，特別是一種管網式糞便及有機污水垃圾處理裝置。
背景技術
目前,我國城鄉產生的人畜糞便和有機污水垃圾大都未及時處理，就直接排進了河里、湖里或海里，這樣做既浪費又污染環境。農村有的地方雖然建了沼氣池，但也只是少部分地資源化利用,城市雖然建了污水處理廠，但也只是用了其渣泥。城鄉的人畜糞便和有機污水垃圾，本是農業的有機肥，還是沼氣的上好原料。城鄉的排污管溝，因污水流經時間較長和管道不密封，沼氣跑掉沒有利用。糞便和有機污水部分地滲入地下,污染地下水，就是經污水處理廠處理后被排往江河湖海，這樣做極其浪費，又污染水質。
城鄉?設的大小型沼氣池，大都是圓型的罐或池，污水進出流經時間短，無法保證人畜糞便和有機污水垃圾的按先后順序排列先進先出，部分原料不能充分發酵完全產氣，就被排出，解決不了臭氣污染和熟化沼肥問題，而且沼氣池易結殼，難攪拌，設計復雜，施工難，時間長，建造成本高，肥水沒有利用，造成環境二次污染。
不管是農村建的沼氣池還是城市的污水處理廠，它們共同的缺點都是:沒有考慮在第一時間就把污水密封起來，進行充分地完全地發酵，解決臭氣、最大化地循環利用，更其重要的是沒有根本解決來源于糞便和有機污水垃圾對水的污染問題。
發明內容
本發明的目的是克服現有技術的上述不足而提供一種管網式糞便及有機污水垃圾處理裝置，能在第一時間將其用管道密封起來，并按時間先進先出將其排出，同時加長管道輸?shù)教镩g地頭等需要的地方，
本發明的技術方案是：一種管網式糞便及有機污水垃圾處理裝置，包括：厭氧發酵部分、重力過濾部分和肥水輸送部分。
所述的厭氧發酵部分包括：第一收集彎管、厭氧發酵管、沼氣輸出管、沼氣取氣閥、第二收集彎管、輸出管底面、濾通氣孔、肥水排出彎管, 第一收集彎管連接厭氧發酵管，厭氧發酵管上連接有沼氣輸出管，沼氣輸出管上安裝有沼氣取氣閥，沼氣輸出管的底部有輸出管底面，輸出管底面上有濾通氣孔，厭氧發酵管上連接有復數個第二收集彎管，厭氧發酵管的右端連接有肥水排出彎管。
厭氧發酵管包括：第一厭氧延長管、第二厭氧延長管、第一厭氧收集管、第二厭氧收集管、第一厭氧收集管的右端連接有第一厭氧延長管，第一厭氧延長管的右端連接有第二厭氧收集管，第二厭氧收集管的右端連有第二厭氧延長管，第一厭氧收集管及第二厭氧收集管的中部連接有復數個第二收集彎管，第一厭氧收集管及第二厭氧收集管的中部連接有復數個沼氣輸出管。
所述肥水排出彎管包括：彎管凹處、肥水排出口，彎管凹處的右端連接有肥水排出口。
厭氧發酵管埋在地下或地上，彎管凹處先向下彎曲再向上彎曲，彎管凹處的最低處比最高處低30cm、肥水排出口比厭第二厭氧延長管高30cm、沼氣輸出管伸入?yún)捬醢l(fā)酵管內1cm。
所述的重力過濾部分包括：多層過濾網、過濾池、肥水出口、肥水儲存池,過濾池為圓形或方形容器、過濾池的中部安裝有多層過濾網、肥水排出彎管伸入重力過濾池內部，過濾池的下部側面有開有肥水出口，肥水儲存池位于過濾池的傍邊，過濾池與肥水儲存池之間通地過肥水出口連通。
所述的肥水輸送部分包括：水泵、肥水輸出管、肥水輸出閥門，水泵安裝在肥水儲存池的底部，水泵連接肥水輸出管，肥水輸出管上安裝復數個肥水輸出閥門。
本發明進一步的技術方案是：肥水排出口比第二厭氧延長管水平高10到30cm。沼氣輸出管伸入?yún)捬醢l(fā)酵管內3cm。
本發明進一步的技術方案是：肥水排出口比第二厭氧延長管高出20cm。
本發明進一步的技術方案是：沼氣輸出管伸入?yún)捬醢l(fā)酵管2內2cm。
本發明進一步的技術方案是：厭氧發酵管沿污水流動方向傾斜角度為5°，糞便和有機污水垃圾在厭氧發酵管中流動的時間為15天到30天。
本發明與現有技術相比具有如下特點：把傳統的不密封的排水明溝和排污管改用耐腐的低壓給水管材密封起來，直接與各家各戶、社區、賓館、酒店、食品加工廠、養殖欄舍等的排污管接通，在第一時間就將其密封起來，采用重力落差自流低壓式的推動運送方法運送污水，糞便和有機污水垃圾在密封的厭氧管內行走過程中，同時完成排污、產氣、產肥、輸氣、輸肥五種功能。厭氧發酵管道可彎可直，可重疊，可單鋪，可并列多管鋪設，適應各種地型安裝，適應新老城填、鄉村、大小養殖場的安裝與改造。整個系統可大可小，大到任何一個大城市，小到一家一戶。它集排污、產氣、產肥、輸氣和輸肥五位一體，能有效地解決總成本高的問題。這種技術的建設費用比現在傳統的沼氣和污水處理廠要低得多，能完全地有效地簡單地循環利用，經濟效益可想而知。因采用當今已經成熟了的耐腐管材，重量輕，易安裝，建設時間短，能處理的污水類型廣泛，如:人畜類便、廚房的洗菜、洗鍋、洗碟、洗碗水，蔬菜殘料、爛水果、干草、青草、秸稈、食品加工、釀造等一切有機物都可處理，而且還可以在任何一處設進料口和出氣管，在田間、地頭、旅游景點、路途等多處設立廁所和有機垃圾收集處理口。象天然氣管道和自來水管道一樣，網絡式的聯通輻射輸送，把肥水送到田地，果園，草原，讓植物來凈化這些污水，同時又能得到沼氣，解決一大部分清潔能源問題。
