申請日2013.12.12
公開(公告)日2014.03.19
IPC分類號C02F3/00; C02F101/30; C02F3/34
摘要
本發明公開了處理石油化工有機廢水的下降式吸附-生物降解轉盤。該轉盤由轉盤骨架、轉軸、固定支架、多孔吸附板、反應器主體、進水口、出水口組成;反應器主體的底部為光滑半圓弧;進水口在反應器主體的左池壁，出水口在反應器主體的右池壁，固定支架的左端和右端分別在反應器主體左池壁和右池壁的上方8cm處;轉盤骨架由不銹鋼圓環和6根支撐軸組成，支撐軸與轉軸在同一平面內;轉盤骨架和轉軸相連，安裝于固定支架上;多孔吸附板安裝于轉盤骨架的內部，可以隨轉盤骨架一起轉動。本發明的有益效果是，該吸附-生物降解轉盤對石油化工有機廢水進行處理時效率高、成本低、操作簡單。
權利要求書
1.一種處理石油化工有機廢水的下降式吸附-生物降解轉盤，其特征在于，該轉盤由轉 盤骨架、轉軸、固定支架、多孔吸附板、反應器主體、進水口、出水口組成;反應器主體的 底部為光滑半圓弧;進水口在反應器主體的左池壁，出水口在反應器主體的右池壁，固定支 架的左端和右端分別在反應器主體左池壁和右池壁的上方8cm處;轉盤骨架由不銹鋼圓環和 6根支撐軸組成，支撐軸與轉軸在同一平面內;轉盤骨架和轉軸相連，安裝于固定支架上; 多孔吸附板安裝于轉盤骨架的內部，可以隨轉盤骨架一起轉動;其中，所述多孔吸附板由如 下方法制備：
(1)將100mL濃度為0.35mol/L的NH4HCO3溶液和100mL濃度為0.62mol/L的 NH4H2PO4混合均勻，得到混合液A1，然后用濃度為0.01mol/L的NH4OH溶液和濃度為 0.01mol/L的鹽酸溶液調節混合液A1的pH值為9.0，得混合液A;
(2)將200mL混合液A在攪拌條件下緩慢滴加到300mL濃度為0.025mol/L的Ca(NO3)2溶液中，得到混合液B;
(3)向混合液B中逐滴加入濃HNO3至澄清，得到混合液C;
(4)用濃度為0.01mol/L的NaOH溶液和濃度為0.01mol/L的鹽酸溶液調節混合液C的pH 值為3.5，得到混合液D;
(5)向混合液D中加入100mL濃度為1.1mol/L的NH4Cl水溶液，混合均勻后得到混合 液E;
(6)向混合液E中加入50mL濃度為0.15mol/L的乙二胺四乙酸鈣鉀溶液，混合均勻后得 到混合液F;
(7)將200mL質量分?jǐn)?shù)為11.5%的苯乙烯氯仿溶液、40mL質量分?jǐn)?shù)為9.5%的二乙烯苯 氯仿溶液和40mL質量分?jǐn)?shù)為1.5%的偶氮二異丁腈氯仿溶液充分混合，得到混合液M;
(8)將60mL混合液F在1000r/min攪拌條件下滴加到混合液M中，然后在1000r/min條 件下攪拌8min，得到混合液O;
(9)將蒸餾水噴射入裝有液氮的容器中快速冷凍制作冰球顆粒，用篩網篩分后選取粒徑尺 寸范圍為50～100μm的冰球顆粒待用;
(10)將步驟(9)中篩選過的冰球顆粒置于模具模腔內并壓實;
(11)將混合液O澆注到步驟(10)得到的模具中，并一同放入液氮中冷凍定型6小時， 取出脫模后獲得固態混合物;將該固態混合物真空冷凍干燥去除氯仿和冰球顆粒后得到能夠 緩慢釋放磷元素的吸附板;
(12)將步驟(11)得到的吸附板在石油烴降解菌培養液中培養24h，將石油烴降解菌 吸附固定在該吸附板上，其中石油烴降解菌培養液的含菌量為5×1010CFU/ml，培養液的組成 為：NH4NO3：2.0g·L-1，NaCl：10.5g·L-1，KH2PO4：2.5g·L-1，F(xiàn)eCl3：0.10g·L-1，MgSO4：3.5g·L-1， CaCl2·2H2O：0.15g·L-1：
(13)將步驟(12)得到的吸附板取出風干，即可得到多孔吸附板。
說明書
處理石油化工有機廢水的下降式吸附-生物降解轉盤
技術領域
本發明屬于有機廢水的處理技術領域，具體涉及處理石油化工有機廢水的下降式吸附- 生物降解轉盤。
背景技術
石油化工有機廢水涉及能源、礦產、化工等多個行業，煤化工廢水是一種典型的石油化 工有機廢水，具有成份復雜、味臭色濁、有機物和鹽分濃度高、強堿性、難于生物降解等特 點。在煤化工廢水中除含有氨氮、硫氰化物、硫化物、氰化物等數十種無機物外，還含有酚 類、單環及多環芳香族化合物、含氮、硫、氧的雜環化合物、吡啶、咔唑、聯苯等多種有機 化合物，對水體-水生植物-水生動物及人體健康危害嚴重。目前國內處理石油化工有機廢水 的技術主要采用生化法，工藝路線基本遵行“物化預處理+A/O生化處理+物化深度處理”。吸 附-生物降解作為一種聯合水處理技術在污水的處理中占有重要作用。目前吸附有機污染物最 常用的吸附材料可分為物理吸附材料，化學吸附材料和生物吸附材料。其中，物理吸附材料 有活性炭、分子篩、沸石、活性白土和粘土礦石等具有高比表面積的固體，具有脫出效率高、 富集功能強的優點，但也存在穩定性差、容易脫附、易受溫度變化影響等不足�；瘜W(xué)吸附材 料主要包括硅膠、合成纖維、樹脂、利用生物化學以及高分子合成的分子印跡聚合物等。常 用的生物吸附材料有闊葉植物，真菌、土壤和水中的微生物等。但是，目前還缺少針對高濃 度有機廢水難降解有機物處理的吸附材料。
在微生物降解有機物的過程中，需要磷營養元素的參與，煤化工廢水中所含有的磷無法 滿足微生物的要求，但是具有緩釋磷功能的吸附劑可以滿足這一要求。為增強吸附劑對煤化 工廢水進行深度處理的效果，需要開發新型的吸附反應器。同時，將反應器的開發和與之相 匹配的吸附材料制備相結合進行，使吸附材料的吸附效率得到充分發揮是目前研究的重點之 一。目前，還缺少將反應器的開發和與之相匹配的吸附材料制備相結合方面的研究。
發明內容
本發明的目的是提供處理石油化工有機廢水的下降式吸附-生物降解轉盤。本發明的具體 內容如下：

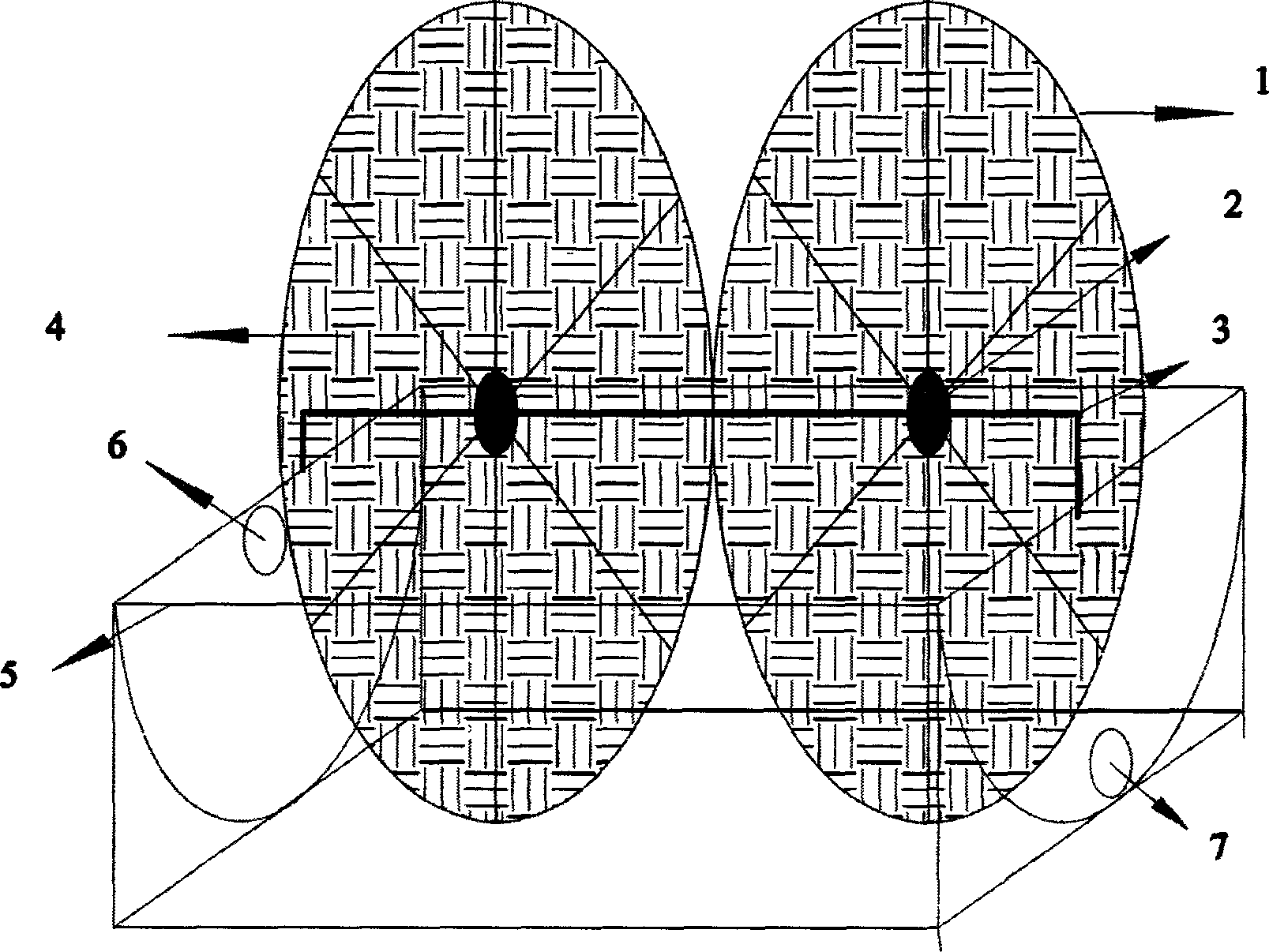

處理石油化工有機廢水的下降式吸附-生物降解轉盤由轉盤骨架(1)、轉軸(2)、固定支 架(3)、多孔吸附板(4)、反應器主體(5)、進水口(6)、出水口(7)組成。反應器主體(5) 的底部為光滑半圓弧。進水口(6)在反應器主體(5)的左池壁，出水口(7)在反應器主體 (5)的右池壁，固定支架(3)的左端和右端分別在反應器主體(4)左池壁和右池壁的上方 8cm處;轉盤骨架(1)由不銹鋼圓環和6根支撐軸組成，支撐軸與轉軸(2)在同一平面內; 轉盤骨架(1)和轉軸(2)相連，安裝于固定支架(3)上;多孔吸附板(4)安裝于轉盤骨 架(1)的內部，可以隨轉盤骨架(1)一起轉動。
其中，所述多孔吸附板由如下方法制備：
(1)將100mL濃度為0.35mol/L的NH4HCO3溶液和100mL濃度為0.62mol/L的 NH4H2PO4混合均勻，得到混合液A1，然后用濃度為0.01mol/L的NH4OH溶液和濃度為 0.01mol/L的鹽酸溶液調節混合液A1的pH值為9.0，得混合液A;
(2)將200mL混合液A在攪拌條件下緩慢滴加到300mL濃度為0.025mol/L的Ca(NO3)2溶液中，得到混合液B;
(3)向混合液B中逐滴加入濃HNO3至澄清，得到混合液C;
(4)用濃度為0.01mol/L的NaOH溶液和濃度為0.01mol/L的鹽酸溶液調節混合液C的pH 值為3.5，得到混合液D;
(5)向混合液D中加入100mL濃度為1.1mol/L的NH4Cl水溶液，混合均勻后得到混合 液E;
(6)向混合液E中加入50mL濃度為0.15mol/L的乙二胺四乙酸鈣鉀溶液，混合均勻后得 到混合液F;
(7)將200mL質量分?jǐn)?shù)為11.5%的苯乙烯氯仿溶液、40mL質量分?jǐn)?shù)為9.5%的二乙烯苯 氯仿溶液和40mL質量分?jǐn)?shù)為1.5%的偶氮二異丁腈氯仿溶液充分混合，得到混合液M;
(8)將60mL混合液F在1000r/min攪拌條件下滴加到混合液M中，然后在1000r/min條 件下攪拌8min，得到混合液O;
(9)將蒸餾水噴射入裝有液氮的容器中快速冷凍制作冰球顆粒，用篩網篩分后選取粒徑尺 寸范圍為50～100μm的冰球顆粒待用;
(10)將步驟(9)中篩選過的冰球顆粒置于模具模腔內并壓實;
(11)將混合液O澆注到步驟(10)得到的模具中，并一同放入液氮中冷凍定型6小時， 取出脫模后獲得固態混合物;將該固態混合物真空冷凍干燥去除氯仿和冰球顆粒后得到能夠 緩慢釋放磷元素的吸附板;
(12)將步驟(11)得到的吸附板在石油烴降解菌培養液中培養24h，將石油烴降解菌 吸附固定在該吸附板上，其中石油烴降解菌培養液的含菌量為5×1010CFU/ml，培養液的組成 為：NH4NO3：2.0g·L-1，NaCl：10.5g·L-1，KH2PO4：2.5g·L-1，F(xiàn)eCl3：0.10g·L-1，MgSO4：3.5g·L-1， CaCl2·2H2O：0.15g·L-1;
(13)將步驟(12)得到的吸附板取出風干，即可得到多孔吸附板。
本發明的有益效果是，該吸附-生物降解轉盤對石油化工有機廢水進行處理時效率高、成 本低、操作簡單。
