申請日2014.01.08
公開(公告)日2014.06.18
IPC分類號C02F101/18; C02F9/10
摘要

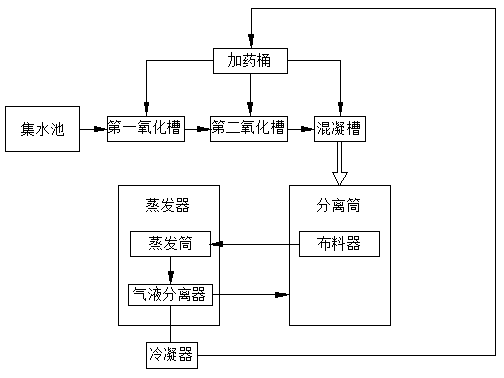

本實用新型涉及一種含氰廢水零排放處理裝置，包括收集含氰原廢水的集水池，與所述集水池依次連接的第一氧化槽、第二氧化槽和混凝槽，以及對所述第一氧化槽、第二氧化槽和混凝槽投加藥劑的加藥桶，還包括與所述混凝槽連接的分離筒，與所述分離筒雙向連接的蒸發器，經所述蒸發器產生的冷凝蒸餾水進入所述加藥桶。本實用新型的含氰廢水零排放處理裝置通過增加蒸發器，使破氰后的水和蒸發器里的高溫接觸，水不斷循環被蒸發，產生的蒸汽進入冷凝器冷卻成蒸餾水，再進入加藥桶，代替自來水配藥稀釋使用，實現含氰廢水零排放。
權利要求書
1.一種含氰廢水零排放處理裝置，包括收集含氰原廢水的集水池，與所述集水池依次連接的第一氧化槽、第二氧化槽和混凝槽，以及對所述第一氧化槽、第二氧化槽和混凝槽投加藥劑的加藥桶，其特征在于：還包括與所述混凝槽連接的分離筒，與所述分離筒雙向連接的蒸發器，經所述蒸發器產生的冷凝蒸餾水進入所述加藥桶。
2.根據權利要求1所述的一種含氰廢水零排放處理裝置，其特征在于：所述蒸發器還包括有蒸發筒和氣液分離器，所述蒸發筒對由所述分離筒輸送的破氰后的水蒸發出蒸汽，所述氣液分離器將蒸汽引至所述分離筒，并將產生的冷凝蒸餾水回流至所述加藥桶。
3.根據權利要求2所述的一種含氰廢水零排放處理裝置，其特征在于：所述分離筒還包括有布料器，所述布料器將由所述混凝槽破氰后的水輸送至所述蒸發筒。
4.根據權利要求3所述的一種含氰廢水零排放處理裝置，其特征在于：所述氣液分離器通過連接冷凝器將產生的冷凝蒸餾水回流至所述加藥桶。
5.根據權利要求4所述的一種含氰廢水零排放處理裝置，其特征在于：所述蒸發器的溫度控制為120℃。
說明書
一種含氰廢水零排放處理裝置
技術領域
本實用新型涉及一種廢水處理裝置，尤其涉及一種含氰廢水零排放處理裝置。
背景技術
含氰廢水通常產生于制藥、農藥、提金、金尾礦、電鍍廢水中，毒性大，對環境影響較大，因此，需要對其進行處理以達到0.5mg/L以下的排放標準。目前對含氰廢水的處理方法是化學氧化法，將含氰廢水在堿性條件下投加次氯酸鈉進行破氰處理，含氰廢水破氰后達標就直接排放了。目前的處理方法存在的問題是，含氰廢水破氰后，只是使其濃度達到0.5mg/L以下，破氰不完全，直接排放容易二次污染環境，不符合國家的節能減排的政策。
實用新型內容
本實用新型克服了現有技術的不足，提供一種能夠?qū)⑵魄璧乃h(huán)蒸干，達到零排放標準的含氰廢水處理裝置。
為達到上述目的，本實用新型采用的技術方案為：一種含氰廢水零排放處理裝置，包括收集含氰原廢水的集水池，與所述集水池依次連接的第一氧化槽、第二氧化槽和混凝槽，以及對所述第一氧化槽、第二氧化槽和混凝槽投加藥劑的加藥桶，其特征在于：還包括與所述混凝槽連接的分離筒，與所述分離筒雙向連接的蒸發器，經所述蒸發器產生的冷凝蒸餾水進入所述加藥桶。
本實用新型一個較佳實施例中，進一步包括所述蒸發器還包括有蒸發筒和氣液分離器，所述蒸發筒對由所述分離筒輸送的破氰后的水蒸發出蒸汽，所述氣液分離器將蒸汽引至所述分離筒，并將產生的冷凝蒸餾水回流至所述加藥桶。
本實用新型一個較佳實施例中，進一步包括所述分離筒還包括有布料器，所述布料器將由所述混凝槽破氰后的水輸送至所述蒸發筒。
本實用新型一個較佳實施例中，進一步包括所述氣液分離器通過連接冷凝器將產生的冷凝蒸餾水回流至所述加藥桶。
本實用新型一個較佳實施例中，進一步包括所述蒸發器的溫度控制為120℃。
本實用新型解決了背景技術中存在的缺陷，本實用新型的含氰廢水零排放處理裝置通過增加蒸發器，使破氰后的水和蒸發器里的高溫接觸，水不斷循環被蒸發，產生的蒸汽進入冷凝器冷卻成蒸餾水，再進入加藥桶，代替自來水配藥稀釋使用，實現含氰廢水零排放。
