申請日2014.01.08
公開(公告)日2014.05.07
IPC分類號C02F103/18; C02F1/16
摘要
濕法煙氣脫硫廢水蒸發處理的自適應模糊控制方法，以脫硫廢水流量作為控制目標進行自動控制，以煙氣流量、廢水流量偏差值和廢水流量偏差變化率為模糊控制輸入?yún)?shù)，以廢水泵頻率和調節閥開度為控制輸出量，在控制系統中建立三輸入二輸出的模糊控制器;采用帶加權因子的數學解釋方法來描述控制規則表的建立;本發明的有益效果是：有利于脫硫廢水蒸發工藝的自動控制，使得參數的可信度得到提高，減少了靠單一流量偏差調節帶來的誤動作的可能，增強了控制方法的可靠性。
權利要求書
1.濕法煙氣脫硫廢水蒸發處理的自適應模糊控制方法，其特征在于：以脫硫廢水流量作 為控制目標進行自動控制，廢水變頻泵將廢水罐中的脫硫廢水通過廢水管道輸送到霧化噴嘴， 鍋爐煙氣通過煙氣通道輸送至除塵器，霧化噴嘴向除塵器內噴入脫硫廢水，利用鍋爐煙氣的 高溫對噴入的脫硫廢水進行蒸發處理，對脫硫廢水的蒸發控制包括以下步驟：
1)在煙氣通道上設置煙氣流量測量裝置測量煙氣流量，設置溫度傳感器測量廢水蒸發前 煙道的煙氣溫度，煙氣溫度設置三個并列均布的測點以保證溫度測量準確性;
2)根據溫度值和煙氣流量計算煙氣能夠蒸發的最大廢水量，同時保證蒸發后煙氣溫度仍 處于酸露點之上，以此廢水量作為給定值,采用變給定值方式得到廢水量偏差信號;
3)以煙氣流量、廢水流量偏差值和廢水流量偏差變化率為模糊控制輸入?yún)?shù)，以廢水泵 頻率和調節閥開度為控制輸出量，在控制系統中建立三輸入二輸出的模糊控制器;
4)控制系統由建立的三輸入二輸出的模糊控制器和步驟1)測量的實時數據，控制廢水 計量泵的運行和停止，對脫硫廢水進行蒸發控制。
2.根據權利要求1所述的濕法煙氣脫硫廢水蒸發處理的自適應模糊控制方法，其特征 在于：采用帶加權因子的數學解釋方法來描述控制規則表的建立;模糊控制器的控制作用取 決于廢水噴射量偏差和偏差變化率;在不同的狀態下，廢水噴射量偏差和偏差變化率對過程 的影響是不同的，為了適應不同工況的控制要求，采用帶加權因子的控制規則：
U=αBE+(1-α)CE
式中U為控制輸出量，BE為廢水噴射量偏差，CE為偏差變化率，α為加權因子，0≤α≤1 通過調整α值的大小，可以改變誤差和誤差變化率的加權程度;
自適應加權因子的算法為：
α(t)=α(t-1)(1+Δα)
其中，α(t)為t時刻的α值，α(t-1)為t-1時刻的α值，Δα為t-1時刻α(t-1)的增加率; 加權因子模糊控制器的輸入變量為廢水噴射量偏差(BE)和偏差變化率(CE)，輸出變量則 為自適應因子α的增量Δα。
說明書
濕法煙氣脫硫廢水蒸發處理的自適應模糊控制方法
技術領域
本發明屬于煙氣脫硫廢水處理過程控制領域，具體涉及濕法煙氣脫硫廢水蒸發處理的自 適應模糊控制方法。
背景技術
目前，我國應用最普遍的一種煙氣脫硫技術是濕法煙氣脫硫技術，此項技術脫硫過程中 會產生一定量的廢水，該廢水重金屬含量超標，含懸浮物和呈弱酸性，直接排放會對環境造 成很大的危害，必須經過處理達標后排放。目前在濕法煙氣脫硫廢水處理中一種工藝是將脫 硫廢水引入廢水罐，并用廢水計量泵將廢水罐中的脫硫廢水通過管道和噴嘴噴入鍋爐尾部與 除塵器之間的管道中，利用鍋爐煙氣的高溫將噴入的脫硫廢水蒸發為固體顆粒，并被后續的 除塵器捕集。在此種工藝中，其傳統的控制方法是將脫硫廢水通過廢水泵的連續運行通過PID 調節器控制調節閥的開度控制噴入煙道中的廢水量，采用此種方法通過調節閥控制廢水量， 往往導致廢水量超過煙氣的蒸發能力，導致煙氣的蒸發能力與廢水的處理量不匹配，使煙氣 含濕量增加，造成煙道酸性腐蝕，同時導致后續的除塵器堵塞。
發明內容
本發明所要解決的問題是：現有的濕法煙氣脫硫技術中，對蒸發處理中廢水量的控制與 煙氣的蒸發能力不適應，造成腐蝕，影響煙氣脫硫效果，造成蒸發除塵設備堵塞。
本發明的采用技術方案為：濕法煙氣脫硫廢水蒸發處理的自適應模糊控制方法，以脫硫 廢水流量作為控制目標進行自動控制，廢水變頻泵將廢水罐中的脫硫廢水通過廢水管道輸送 到霧化噴嘴，鍋爐煙氣通過煙氣通道輸送至除塵器，霧化噴嘴向除塵器內噴入脫硫廢水，利 用鍋爐煙氣的高溫對噴入的脫硫廢水進行蒸發處理，對脫硫廢水的蒸發控制包括以下步驟：
1)在煙氣通道上設置煙氣流量測量裝置測量煙氣流量，設置溫度傳感器測量廢水蒸發前 煙道的煙氣溫度，煙氣溫度設置三個并列均布的測點以保證溫度測量準確性;
2)根據溫度值和煙氣流量計算煙氣能夠蒸發的最大廢水量，同時保證蒸發后煙氣溫度仍 處于酸露點之上，以此廢水量作為給定值,采用變給定值方式得到廢水量偏差信號;
3)以煙氣流量、廢水流量偏差值和廢水流量偏差變化率為模糊控制輸入?yún)?shù)，以廢水泵 頻率和調節閥開度為控制輸出量，在控制系統中建立三輸入二輸出的模糊控制器;
4)控制系統由建立的三輸入二輸出的模糊控制器和步驟1)測量的實時數據，控制廢水 計量泵的運行和停止，對脫硫廢水進行蒸發控制。

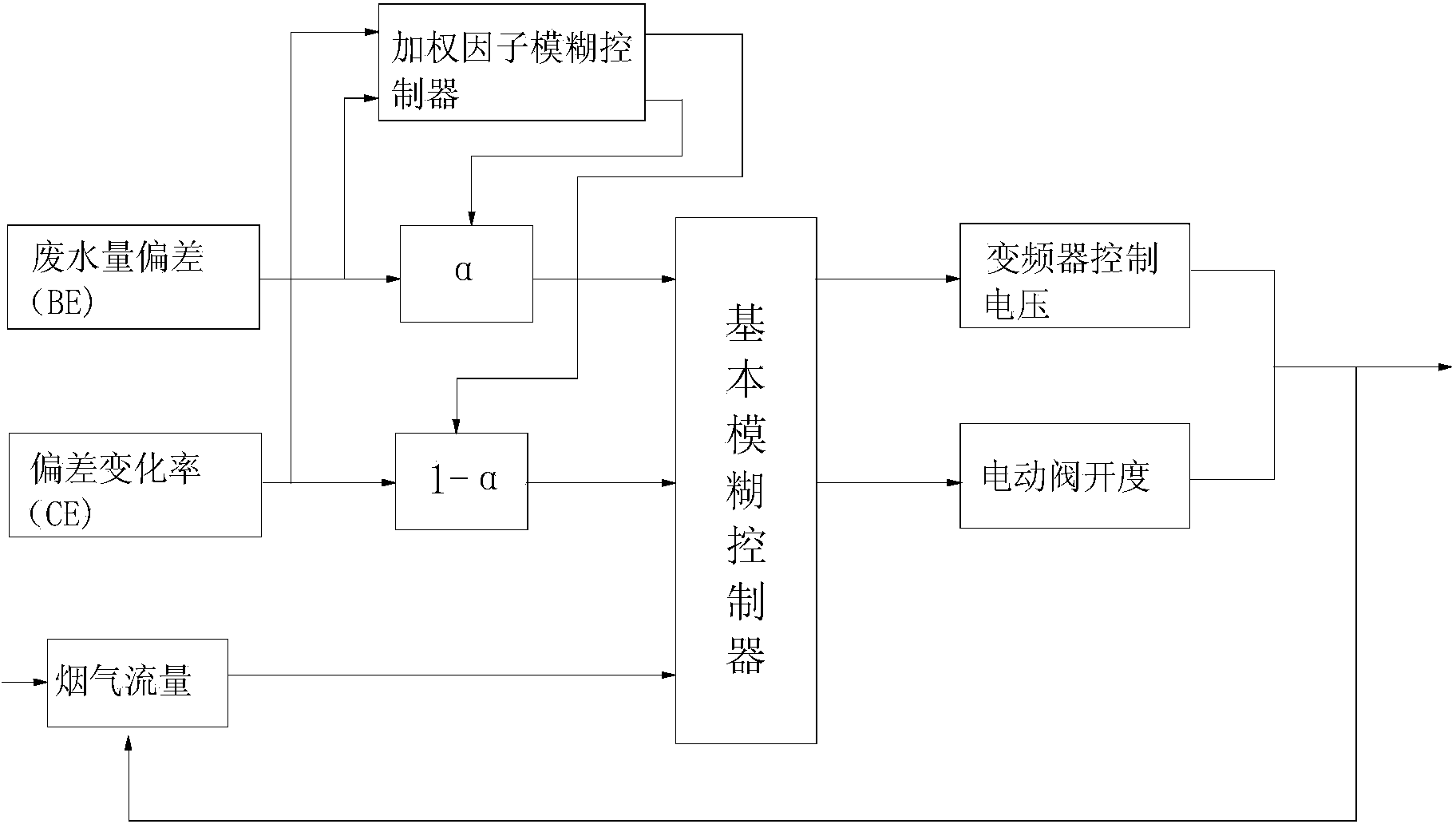

采用帶加權因子的數學解釋方法來描述控制規則表的建立;模糊控制器的控制作用取決 于廢水噴射量偏差和偏差變化率;在不同的狀態下，廢水噴射量偏差和偏差變化率對過程的 影響是不同的，為了適應不同工況的控制要求，采用帶加權因子的控制規則：
U=αBE+(1-α)CE
式中U為控制輸出量，BE為廢水噴射量偏差，CE為偏差變化率，α為加權因子，0≤α≤1 通過調整α值的大小，可以改變誤差和誤差變化率的加權程度;
自適應加權因子的算法為：
α(t)=α(t-1)(1+Δα)
其中，α(t)為t時刻的α值，α(t-1)為t-1時刻的α值，Δα為t-1時刻α(t-1)的增加率; 加權因子模糊控制器的輸入變量為廢水噴射量偏差(BE)和偏差變化率(CE)，輸出變量則 為自適應因子α的增量Δα。
為了克服現有脫硫廢水蒸發控制系統的固有缺陷，本發明提供了一種濕法煙氣脫硫廢水 蒸發處理的自適應模糊控制方法，它適用于脫硫廢水蒸發工藝的自動控制過程，避免蒸發不 完全等問題。
本發明控制方法中廢水泵運行頻率和調節閥開度均由模糊控制策略加以控制，同時廢水 量給定值由煙氣量對應的蒸發量確定，此蒸發量確保煙氣溫度降低后不低于酸露點。排除了 酸液凝結，蒸發不完全的缺點�？刂葡到y(tǒng)輸入?yún)?shù)由單一的廢水流量偏差，增加了煙氣量參 數，提高了輸入?yún)?shù)的可信度，減少了一靠單一流量偏差調節帶來的誤動作的可能，增強了 控制方法的可靠性，能夠從根本上克服原有的PID控制策略的不足。有利于穩定煙氣成分， 提高除塵器運行效率，提高電廠脫硫的節能降耗水平，減少?gòu)U水外排。保證了廢水蒸發處理 的安全進行。
