申請日2014.01.08

　　公開(公告)日2014.04.09

　　IPC分類號G21F9/06

　　摘要

　　本發明涉及一種放射性含鍶廢水的處理方法及裝置;使水力旋流反應器中的放射性含鍶廢水與碳酸鈣晶種、碳酸鈉通過水力旋流攪拌進行化學反應，使碳酸鍶在碳酸鈣晶種表面沉積，形成大粒徑密實的晶體顆粒物快速沉淀到水力旋流底部，以去除部分放射性鍶離子;小顆粒的碳酸鍶和晶種隨上清液進入膜分離器，并與氯化鐵反應，顆粒物經中空纖維膜分離后進一步去除放射性鍶離子，使出水的放射性大幅度降低。該方法形成的顆粒物粒徑大、結構密實、沉降性能好，有效克服了化學沉淀法去污因數低、產泥量大的缺點，也解決了膜分離工藝中膜污染嚴重的弊端，是一種經濟實用的放射性含鍶廢水處理方法。

　　權利要求書

　　1.一種放射性含鍶廢水的處理方法，其特征是步驟如下：

　　1)投加晶種：向水力旋流反應器一次性加入300-800mg/L提前制備的碳酸鈣晶種， 在水力旋流反應器排空前，不再投加晶種;

　　2)水力攪拌預處理：向水力旋流反應器投加1000g/L的碳酸鈉，使放射性廢水中的 鍶離子與碳酸鈣晶種、碳酸鈉通過水力旋流攪拌生成大粒徑密實顆粒物，沉積到水力旋流 反應器底部;

　　3)處理的放射性廢水進入膜分離器，同時投加以Fe3+計的鐵鹽3.0mg/L，在曝氣攪拌 作用下繼續反應生成顆粒物，經中空纖維膜分離后出水。

　　2.如權利要求1所述的方法，其特征是放射性廢水中鍶離子的質量濃度為5-10mg/L。

　　3.如權利要求1所述的方法，其特征是所述的放射性含鍶廢水在水力旋流反應器中的停留 時間為45-60分鐘。

　　4.如權利要求1所述的方法，其特征是所述的放射性含鍶廢水在膜分離器中的停留時間為 45-60分鐘。

　　5.實現權利要求1的放射性含鍶廢水的處理裝置，其特征是廢水儲罐(1)經過提升泵(2) 和進水流量計(14)連接到水力旋流反應器(3)錐體底部的進口，水力旋流反應器(3) 上清液管道連接膜分離器(6)進口;膜分離器(6)內的中空纖維膜(7)出水管經過出 水泵(11)和出水流量計(16)與電磁閥(13)連接;碳酸鈉儲藥桶(5)經過碳酸鈉加藥 泵(4)連接到水力旋流反應器(3)錐體底部的進藥口，氯化鐵儲藥桶(10)經過氯化鐵 加藥泵(9)連接到膜分離器(6)的進藥口，鼓風機(8)經過空氣流量計(15)連接到 膜分離器底部的進氣口;液位計(12)安裝在膜分離器(6)的上部。

　　6.如權利要求5所述的裝置，其特征是所述的水力旋流反應器由錐體和圓柱體組成，錐角 為38°±2°，錐體和圓柱體的體積比為1:3。

　　7.如權利要求5所述的裝置，其特征是所述的中空纖維膜為水處理中常用的微濾膜或超濾 膜。

　　說明書

　　一種放射性含鍶廢水的處理方法及裝置

　　技術領域

　　本發明涉及一種放射性廢水處理技術，確切地說是從廢水中去除放射性鍶 離子。

　　背景技術

　　放射性鍶(90Sr和89Sr)是由235U和239Pu核裂變產生的，廣泛存在于放射 性廢水中。2011年3月日本福島核電站因地震引發放射性物質泄漏，排出的廢 水中含有大量的放射性鍶。90Sr半衰期長達28.9年，生物毒性強，聚集在人體骨 骼內難以排出，因此需要將它從放射性廢水中去除，以保護環境和人體健康。

　　化學沉淀法工藝流程簡單，操作方便，運行費用低，適用于鍶濃度為常量 或微量的放射性廢水處理;然而，化學沉淀法形成的污泥粒徑小、沉降性能較 差，因而該方法的污泥量產大，濃縮倍數(處理的放射性廢水總體積與殘余的放 射性污泥體積之比)僅為10-20，而且去污因數(原水放射性鍶活度濃度與出水 放射性鍶活度濃度的比值)僅為10-100，放射性廢水中的鍶離子去除率較低�；� 學沉淀-微濾(或超濾)組合工藝，雖然解決了化學沉淀法中固液分離困難的缺 點，使?jié)饪s倍數有了較大的提高，但其代價是造成嚴重的膜污染，而且去污因 數增加的幅度有限。

　　采用化學沉淀法或者化學沉淀-微濾(或超濾)組合工藝處理放射性鍶離子 濃度較低的廢水時，根據溶度積原理，為達到相同的放射性鍶離子去除效果，需 要顯著增大沉淀劑的投加量。針對此問題，通常向放射性廢水中投加非放射性的 鍶離子，利用放射性鍶離子和非放射性鍶離子具有相同化學性質的特點，使放射 性鍶離子和非放射性鍶離子同時沉淀去除，從而減少沉淀劑的投加量。

　　與常規化學沉淀法相比，機械攪拌共沉淀法雖然提高了濃縮倍數和去污因 數，但提高的幅度并不顯著，而且增加的機械設備對輻射防護的要求提高，操 作、維護、運行管理困難。反滲透技術除鍶運行費用較高;離子交換和連續電 除鹽對廢水含鹽量有嚴格的限制，且前者會產生大量的放射性廢樹脂，造成后 續固體廢物處理困難、費用較高，而后者的耗電量較高。

　　發明內容

　　針對現有技術中存在的問題，本發明提出了水力旋流攪拌和中空纖維膜分 離聯用的方法來去除廢水中的放射性鍶離子。采用水力旋流攪拌和微濾(或超濾) 聯用，費用低，操作簡單方便，自動化程度高，既可以使含鍶污泥形成大粒 徑、結構密實、沉降性能好的顆粒物，降低了后續微濾膜(或超濾膜)的污染， 又提高了鍶的去污因數和濃縮倍數，是一種經濟實用的放射性廢水除鍶方法。

　　該方法使水力旋流反應器中的放射性含鍶廢水與碳酸鈣晶種、碳酸鈉通過水 力旋流攪拌進行化學反應，使碳酸鍶在碳酸鈣晶種表面沉積，形成大粒徑密實的 晶體顆粒物快速沉淀到水力旋流底部，以去除部分放射性鍶離子;小顆粒的碳酸 鍶和晶種隨上清液進入膜分離器，并與氯化鐵反應，顆粒物經中空纖維膜分離后 進一步去除放射性鍶離子，使出水的放射性大幅度降低。

　　本發明的技術方案如下：

　　一種放射性含鍶廢水的處理方法，步驟如下：

　　1)投加晶種：向水力旋流反應器一次性加入300-800mg/L提前制備的碳酸 鈣晶種，在水力旋流反應器排空前，不再投加晶種;

　　2)水力攪拌預處理：向水力旋流反應器投加1000mg/L的碳酸鈉，使放射 性廢水中的鍶離子與碳酸鈣晶種、碳酸鈉通過水力旋流攪拌生成大粒徑密實顆粒 物，沉積到水力旋流反應器底部;

　　3)處理的放射性廢水進入膜分離器，同時投加以Fe3+計的鐵鹽3.0mg/L， 在曝氣攪拌作用下繼續反應生成顆粒物，經中空纖維膜分離后出水。

　　所述放射性廢水中鍶離子的質量濃度為5-10mg/L。

　　所述的放射性含鍶廢水在水力旋流反應器中的停留時間為45-60分鐘。

　　所述的放射性含鍶廢水在膜分離器中的停留時間為45-60分鐘。

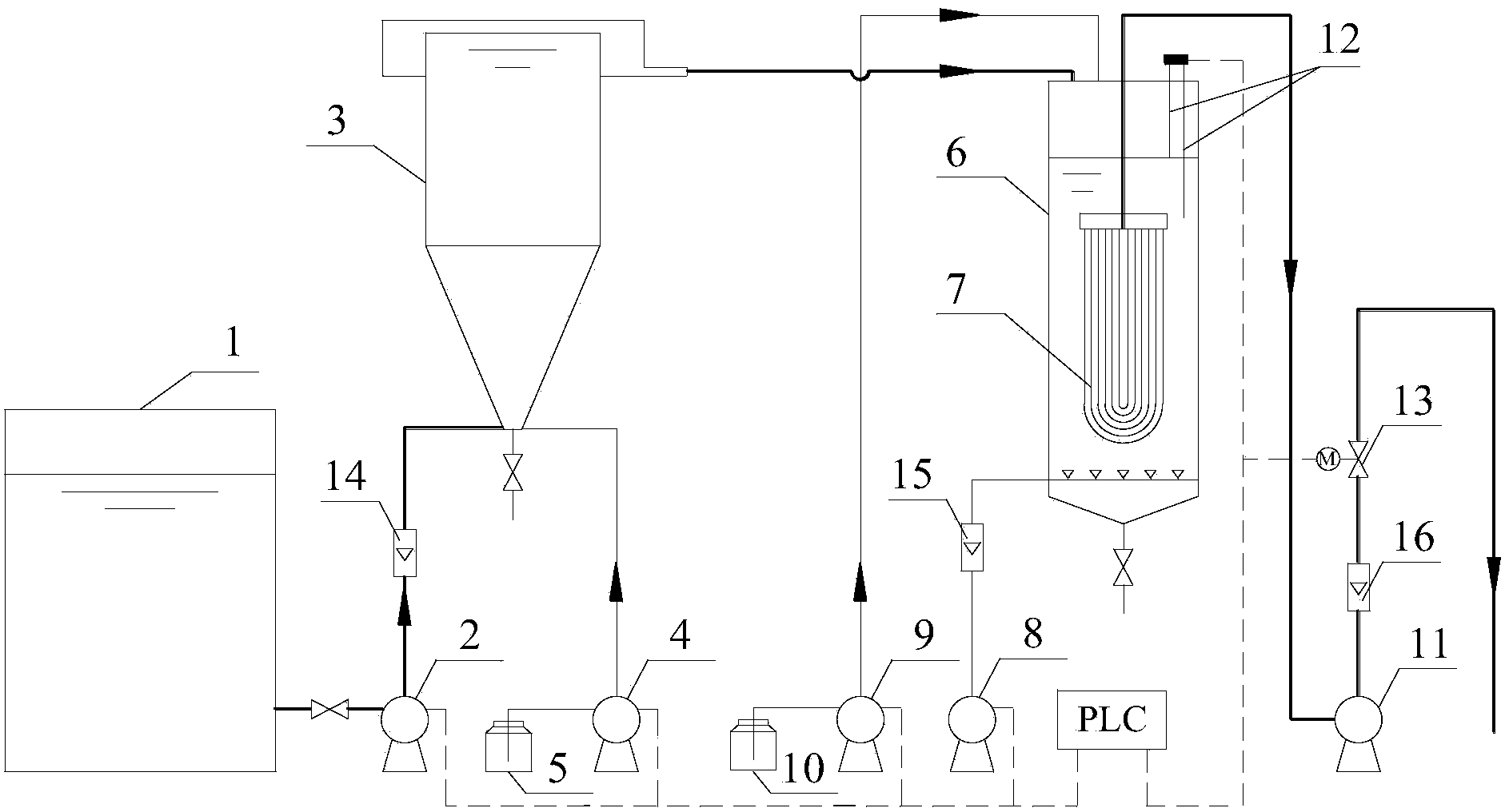

　　本發明的放射性含鍶廢水的處理裝置，廢水儲罐1經過提升泵2和進水流量 計14連接到水力旋流反應器3錐體底部的進口，水力旋流反應器3上清液管道 連接膜分離器6進口;膜分離器6內的中空纖維膜7出水管經過出水泵11和出 水流量計16與電磁閥13連接;碳酸鈉儲藥桶5經過碳酸鈉加藥泵4連接到水力 旋流反應器3錐體底部的進藥口，氯化鐵儲藥桶10經過氯化鐵加藥泵9連接到 膜分離器6的進藥口，鼓風機8經過空氣流量計15連接到膜分離器底部的進氣 口。液位計12安裝在膜分離器6的上部。

　　所述的水力旋流反應器由錐體和圓柱體組成，錐角為38°±2°，錐體和圓柱體 的體積比為1:3。

　　所述的中空纖維膜為水處理中常用的微濾膜或超濾膜。

　　本發明的有益效果在于：通過本發明的實施，能夠顯著提高放射性鍶的去污 因數和濃縮倍數，在提高鍶去除效果的同時減少放射性廢物的產量，減少放射性 污染對環境和公眾的潛在危害�；�于該方法的反應器可以根據需要設計成固定式 或移動式裝置，設計規模也可以靈活選取，適用于核設施含鍶廢水處理以及突發 核污染時廢水的應急處理，應用前景廣闊，環境效益顯著。
