申請日2010.05.29

　　公開(公告)日2011.01.05

　　IPC分類號C02F1/44; C02F9/02

　　摘要

　　本實用新型是一種應用納濾及反滲透技術的酵母廢水零排放裝置，納濾原水泵(1)連接有第一保安過濾器(5)，第一保安過濾器(5)連接有第一增壓泵(8)，第一增壓泵(8)的出水口連接有納濾膜(12)，納濾膜(12)的出水端口(17)連接有反滲透原水箱;RO原水泵(18)的出水端連接有第二保安過濾器(20)，第二保安過濾器(20)連接有第二增壓泵(22)，第二增壓泵(22)與RO膜(14)的RO膜入水端(13)連接。本實用新型的運行成本僅為15元左右/噸廢水，并具有很好的節能效果。最終出水水質為COD100mg左右/L，明顯高于國家標準。

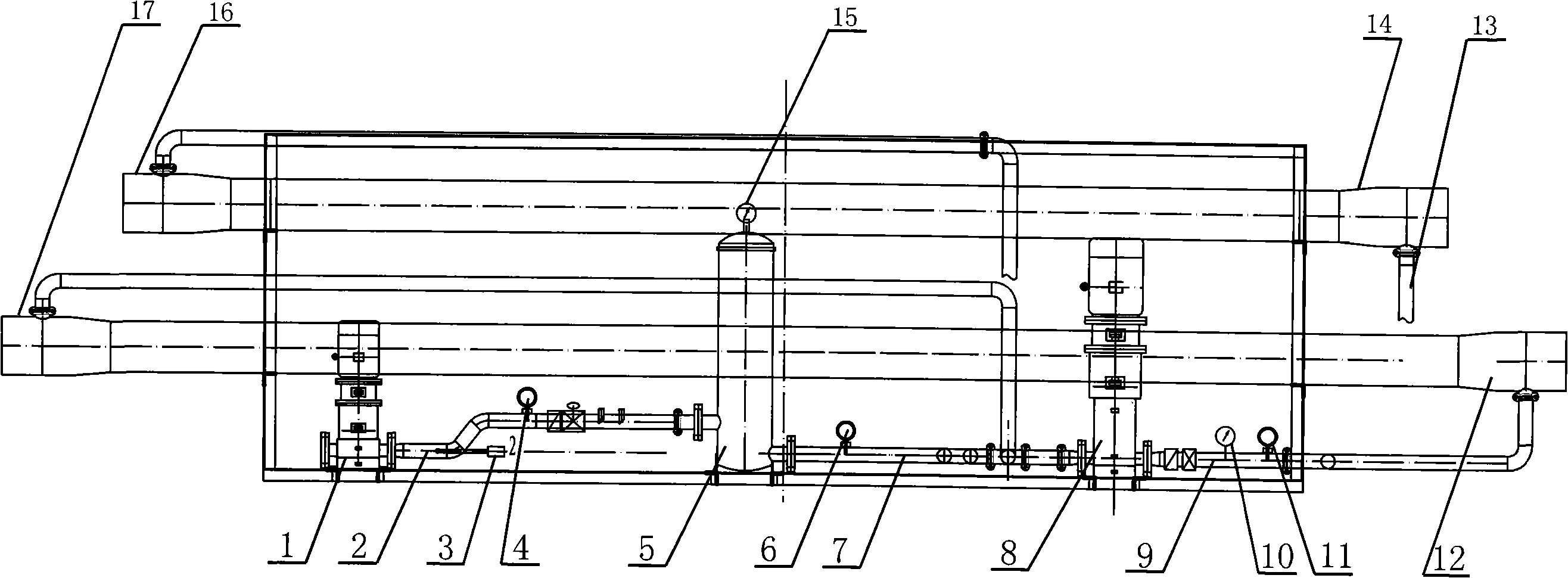

　　摘要附圖



　　權利要求書

　　1.一種應用納濾及反滲透技術的酵母廢水零排放裝置，其特征在于：帶有酵母廢水入口的納濾原水泵(1)通過第一管(2)連接有第一保安過濾器(5)，第一保安過濾器(5)通過第二管(7)連接有第一增壓泵(8)，第一增壓泵(8)的出水口通過第三管(9)連接有納濾膜(12)，納濾膜(12)的出水端口(17)連接有反滲透原水箱;還包括帶有最終出水口(16)和RO膜入水端(13)的RO膜(14)以及與所述的反滲透原水箱連接的RO原水泵(18);該RO原水泵(18)的出水端通過第四管(19)連接有第二保安過濾器(20)，第二保安過濾器(20)通過第五管(21)連接有第二增壓泵(22)，第二增壓泵(22)通過第六管(23)與RO膜入水端(13)連接。

　　2.如權利要求1所述的應用納濾及反滲透技術的酵母廢水零排放裝置，其特征在于：在第一管(2)上設置有第一電導率儀(3)和第一壓力傳感器(4);在第二管(7)上設置有第一PH計(6);在第三管(9)上設置有第一壓力表(10)和第二壓力傳感器(11);在第一保安過濾器(5)上設置有第二壓力表(15)。

　　3.如權利要求1或2所述的應用納濾及反滲透技術的酵母廢水零排放裝置，其特征在于：在第四管(19)上設置有第二電導率儀;在第二保安過濾器(20)上設置有第三壓力表。

　　說明書

　　應用納濾及反滲透技術的酵母廢水零排放裝置

　　(一)、技術領域 本實用新型涉及一種廢水處理設備領域的酵母廢水處理排放裝置。具體地說，是一種應用納濾及反滲透技術的酵母廢水零排放裝置。

　　(二)、背景技術 我國主要是利用廢糖蜜作生長碳源，以硫酸銨、氯化鈉、硫酸鎂、磷酸銨等作營養鹽生產酵母。由于酵母不能完全利用廢糖蜜中的有機物，剩余的有機物以及酵母在生長代謝過程中產生的新有機物均進入廢水中，產生大量高濃度的有機廢水。

　　目前應用較多的處理工藝主要有以下兩種：第一種工藝是蒸發濃縮+生物處理+物化處理工藝，將酵母廢水分成高濃度廢水(一遍水)與低濃度廢水(主要是各種洗水)，高濃度廢水采用蒸發濃縮工藝處理，低濃度廢水和蒸發濃縮的冷凝液采用生物+物化處理工藝處理。采用該工藝的運行成本約為44.85元/噸廢水，費用較高。最終出水CAD為520～700mg/L，達不到國家排放標準(400mg/L)。

　　第二種工藝是生物處理+物化處理工藝，酵母企業的高濃度生產廢水與低濃度廢水混合后統一用生物—物化工藝處理。該工藝的運行成本為30.6元/噸廢水，仍然較高，最終出水水質為COD700～1000mg/L，不能達標排放。

　　因此，按照現在的處理工藝及排放裝置對酵母廢水進行處理，運行費用較高，能源浪費較大，而且排放不達標。

　　(三)、實用新型內容 本實用新型的目的在于提供了一種應用納濾及反滲透技術的酵母廢水零排放裝置，用以克服現有酵母廢水處理排放裝置的缺點。所要解決的技術問題是：第一、有效降低最終出水水質的COD指標;第二、大幅度降低裝置運行成本。

　　本實用新型的技術方案如下：

　　一種應用納濾及反滲透技術的酵母廢水零排放裝置，其特征在于：帶有酵母廢水入口的納濾原水泵通過第一管連接有第一保安過濾器，第一保安過濾器通過第二管連接有第一增壓泵，第一增壓泵的出水口通過第三管連接有納濾膜，納濾膜的出水端口連接有反滲透原水箱;還包括帶有最終出水口和RO膜入水端的RO膜以及與所述的反滲透原水箱連接的RO原水泵;該RO原水泵的出水端通過第四管連接有第二保安過濾器，第二保安過濾器通過第五管連接有第二增壓泵，第二增壓泵通過第六管與RO膜入水端連接。

　　在第一管上設置有第一電導率儀和第一壓力傳感器;在第二管上設置有第一PH計;在第三管上設置有第一壓力表和第二壓力傳感器。在第一保安過濾器上設置有第二壓力表。

　　在第四管上設置有第二電導率儀;在第二保安過濾器20上設置有第三壓力表。

　　本實用新型的積極效果在于：納濾膜去除廢水中大部分有機污染物和二價鹽;反滲透系統進一步去除污水中的有機污染物和一價鹽。本實用新型能夠減少廢水處理的加藥量，減少蒸汽加熱的費用，能夠實現廢水的零排放。根據實際運行，本實用新型的運行成本僅為15元左右/噸廢水，并具有很好的節能效果。最終出水水質為COD100mg左右/L，明顯高于國家標準。
