申請日2014.01.09

　　公開(公告)日2014.06.18

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種污水處理裝置，具體是一種地坑式防凍生物污水處理罐，包括多個處理池，其特征在于，具體是由污水入口、絮凝料池、絮凝混合水道、沉淀池、外污泥泵池、斜沉池、生物反應池、生物處理池進水口、生物處理池出水口、吸附溝和排水溝構成;所述的污水入口連接絮凝料池;絮凝料池連通絮凝混合水道;絮凝混合水道連接沉淀池;沉淀池連通外污泥泵池;外污泥泵池通過聯通口連接斜沉池;斜沉池連接生物處理池進水口;生物處理池進水口通過管道連接生物反應池;生物反應池通過管道連接生物處理池出水口;生物處理池出水口連接吸附溝;吸附溝連接排水溝。本實用新型的地坑式結構保證了在高寒地區利用生物法來處理污水的效果。

　　權利要求書

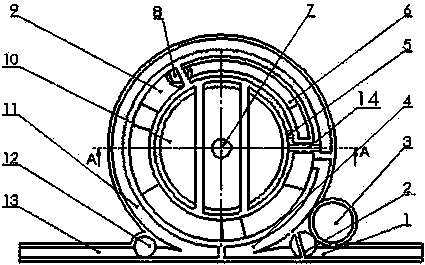

　　1.一種地坑式防凍生物污水處理罐，包括多個處理池，其特征是：由污水入口(1)、絮凝料池(2)、絮凝混合水道(4)、沉淀池(9)、外污泥泵池(8)、斜沉池(6)、生物反應池(10)、生物處理池進水口(5)、生物處理池出水口(41)、吸附溝(11)和排水溝(13)構成;所述的污水入口(1)連接絮凝料池(2);絮凝料池(2)連通絮凝混合水道(4);絮凝混合水道(4)連接沉淀池(9);沉淀池(9)連通外污泥泵池(8);外污泥泵池(8)通過聯通口連接斜沉池(6);斜沉池(6)連接生物處理池進水口(5);生物處理池進水口(5)通過管道連接生物反應池(10);生物反應池(10)通過管道連接生物處理池出水口(14);生物處理池出水口(14)連接吸附溝(11);吸附溝(11)連接排水溝(13)。

　　2.根據權利要求1所述的地坑式防凍生物污水處理罐，其特征是：所述的斜沉池(6)內安裝有斜沉板。

　　3.根據權利要求1所述的地坑式防凍生物污水處理罐，其特征是：所述的生物處理池出水口(14)和吸附溝(11)之間還設有帶斜沉板的斜沉池。

　　4.根據權利要求1所述的地坑式防凍生物污水處理罐，其特征是：所述的污水處理罐內還設有內污泥泵池(7)和污泥池(3)，內污泥泵池(7)和外污泥泵池(8)都通過管道連接污泥池(3)，污泥池(3)的上部與污水入口(1)連通。

　　5.根據權利要求1所述的地坑式防凍生物污水處理罐，其特征是：所述的污水處理罐內還設有再用水池(12)，再用水池連接排水溝(13)。

　　說明書

　　一種地坑式防凍生物污水處理罐

　　技術領域

　　本實用新型涉及一種污水處理裝置，具體是一種地坑式防凍生物污水處理罐。

　　背景技術

　　在工農業的生產過程中，經常會產生大量的含有污染物的工業廢水。傳統的工業廢水的處理方法，大多數采用的是化學中和法來進行污水的處理，但這種化學中和法存在二次污染和處理費用高的問題。

　　針對傳統的污水處理方法存在的缺陷，該技術領域內的人才采用生物法代替化學中和法來處理工業廢水。因生物法處理污水的成本較低，且無二次污染，已成為目前處理污水的主要技術方法。但是，在高寒地區，由于氣溫低，生物繁殖困難，需要提高和保持污水的溫度，才能保證工業污水處理的效果。

　　發明內容

　　本實用新型的目的是提供一種地坑式防凍生物污水處理罐，能夠克服背景技術中的缺陷，能夠保證微生物生長繁殖的適合溫度，有效處理污水。

　　為了解決上述技術問題，本實用新型采用的技術方案如下：一種地坑式防凍生物污水處理罐，包括多個處理池，其特征在于，具體是由污水入口、絮凝料池、絮凝混合水道、沉淀池、外污泥泵池、斜沉池、生物反應池、生物處理池進水口、生物處理池出水口、吸附溝和排水溝構成;所述的污水入口連接絮凝料池;絮凝料池連通絮凝混合水道;絮凝混合水道連接沉淀池;沉淀池連通外污泥泵池;外污泥泵池通過聯通口連接斜沉池;斜沉池連接生物處理池進水口;生物處理池進水口通過管道連接生物反應池;生物反應池通過管道連接生物處理池出水口;生物處理池出水口連接吸附溝;吸附溝連接排水溝。

　　優選的：所述的斜沉池內安裝有斜沉板。

　　優選的：所述的生物處理池出水口和吸附溝之間還設有帶斜沉板的斜沉池。

　　優選的：所述的污水處理罐內還設有內污泥泵池和污泥池，內污泥泵池和外污泥泵池都通過管道連接污泥池，污泥池的上部與污水入口連通。

　　進一步優選的：所述的污水處理罐內還設有再用水池，再用水池連接排水溝。

　　本實用新型的地坑式結構適用于高寒地區的污水處理，利用地面以下溫度較高的有利條件，來維持微生物生長繁殖的適合溫度，有效保證了在高寒地區利用生物法來處理污水的效果。
