申請日2010.05.31

　　公開(公告)日2010.10.20

　　IPC分類號C02F9/04

　　摘要

　　本發明涉及含重金屬?gòu)U水處理與回用方法及設備，方法步驟為：A、化學處理原水;B、分離化學處理的廢水：將化學處理的廢水注入濃縮器，然后一路經過增壓泵注入管式膜分離主機處理。設備組成包括：與原水聯通的反應裝置、濃縮器、增壓泵、分離主機、污泥泵，污泥濃縮池、污泥壓濾機;所述的分離主機為管式模分離主機;濃縮器與增壓泵連接;污泥濃縮池與污泥壓濾機連接，另外還與反應裝置連接。本發明優點是：能高效除去重金屬?gòu)U水中的重金屬離子、硬度離子及其它污染物質，并生產出高品質的透過液，即凈化水產品;設備和運行成本低，處理時間短，回收率高。

　　摘要附圖



　　權利要求書

　　1.一種含重金屬?gòu)U水處理與回用方法，其特征在于，它包括下述步驟：

　　A、化學處理原水：將含重金屬?gòu)U水，即原水(13)注入到具有化學反應器(1.1)和通過加藥器(1.2)加入藥劑的反應裝置(1)中進行化學處理并提高PH值，反應生成絮體顆粒懸浮于水中;經化學處理的廢水排入濃縮器(2)沉淀;

　　B、分離化學處理的廢水：將化學處理的廢水注入濃縮器(2)，然后一路經過增壓泵(3)注入分離主機(4)，另一路排出高濃度非溶解性固體液體進行含泥廢水處理;分離主機(4)對化學處理的廢水絮體顆粒進行固液錯流過濾分離處理，凈化水產品(14)送至水箱(9)儲存待用，分離出來的非溶解性固體隨液體回流到濃縮器(2);所述的分離處理，其分離主機(4)為管式膜分離主機，化學處理的廢水在膜分離主機(4)入口固體含量以重量計為0.02%-15%;

　　2.根據權利要求1所述的含重金屬?gòu)U水處理與回用方法，其特征在于，所述原水(13)有重金屬離子，還包括有硅離子，鈣、鎂類硬度離子，氟，COD中的一種或多種。

　　3.根據權利要求1所述的含重金屬?gòu)U水處理與回用方法，其特征在于，所述的化學處理的廢水在分離主機(4)入口處流速為1-10米/秒。

　　4.根據權利要求1或4所述的含重金屬?gòu)U水處理與回用方法，其特征在于，所述的化學反應器(1.1)有一個或兩個，各自至少有一個加藥器(1.2);經化學反應后注入到濃縮器(2)的化學反應后的廢水PH值在9.0～12。

　　5.根據權利要求1所述的含重金屬?gòu)U水處理與回用方法，其特征在于，所述的化學處理原水步驟中，加入藥劑至少有兩組，第1組成份為堿性藥劑，包括石灰或堿，加入到第1化學反應器(1.11)中，用于提高PH值、對原水進行軟化;軟化后經過分離主機(4)進行固液分離除去;第2組的成份為硫化物、PAM，加入到第2化學反應器(1.12)中，用于去除化學反應器(1.11)未能軟化的重金屬離子。

　　6.根據權利要求1所述的含重金屬?gòu)U水處理與回用方法，其特征在于，將濃縮器(2)中含泥廢水經污泥泵(10)送至污泥濃縮池(11)中處理，然后將濃縮污泥送至污泥壓濾機(12)壓制成形，并將污泥濃縮池(11)上清液、污泥壓濾機(12)中濾液回流到化學反應器(1.1)中進行再處理。

　　7.一種含重金屬?gòu)U水處理與回用設備，其特征在于，包括：與原水聯通的反應裝置(1)、濃縮器(2)、增壓泵(3)、分離主機(4)、污泥泵(10)，污泥濃縮池(11)、污泥壓濾機(12);所述的反應裝置(1)包括化學反應器(1.1)和加藥器(1.2)，用于將原始廢水中的重金屬離子、鈣鎂硬度離子、硅、或/和氟反應生成絮體顆粒懸浮于水中并軟化原始廢水;所述的分離主機(4)為管式模分離主機，用于將反應裝置(1)化學沉淀反應生成的固體顆粒分離出來隨濃縮液體回流到濃縮器(2)中，凈化水產品(14)送至水箱(9)儲存待用;濃縮器(2)與增壓泵(3)連接;污泥濃縮池(11)與污泥壓濾機(12)連接，另外還與反應裝置(1)連接。

　　8.根據權利要求7所述的含重金屬?gòu)U水處理與回用設備，其特征在于，所述的分離主機(4)的膜絲是燒結而成的內徑大于等于8毫米，小于等于105毫米的過濾膜絲;所述過濾膜絲材質選自耐腐蝕的PVDF、或PE、或不銹鋼。

　　9.根據權利要求7所述的含重金屬?gòu)U水處理與回用設備，其特征在于，所述的分離主機(4)膜按下述技術指標選定：膜表面流速為1-10米/秒;所能處理的固體濃度以固體重量與化學處理后的廢水重量比值計為：0.02%-15%。

　　10.根據權利要求7所述的含重金屬?gòu)U水處理與回用設備，其特征在于，所述的化學反應器(1.1)由一個化學反應池，或兩個化學反應池及至少兩個加藥器(1.2)組成。

　　11.根據權利要求7所述的含重金屬?gòu)U水處理與回用設備，其特征在于，所述的濃縮器(2)至少有兩個排放口，其中一個排放口順序連接有污泥泵(10)，污泥濃縮池(11)，另一個排放口與增壓泵(3)連接;污泥濃縮池(11)有兩個排放口，其中一個排放口與污泥壓濾機(12)連接，另一個排放口與反應裝置(1)連接，用于將污泥濃縮池(11)的上部經沉淀處理的廢水返回到反應裝置(1)中再處理。

　　說明書

　　含重金屬?gòu)U水處理與回用方法及設備

　　技術領域

　　本發明涉及含重金屬?gòu)U水處理與回用方法及設備，是一種重金屬?gòu)U水管式膜處理廢水的方法及設備。

　　背景技術：

　　重金屬?gòu)U水中通常含有對環境污染非常嚴重的物質如鎘、鋅、銅、鉛，鎳、鐵、鉻等重金屬及硅、砷、磷、氟、氰化物等溶解固形物和大量的鈣鎂結垢離子，現階段重金屬?gòu)U水的物化處理基本上都是傳統的物化法處理重力沉淀后排放;但其存在處理效果不穩定，經常隨進水水質波動而變化，受溫度影響較大(溫度升高不利于沉淀)，而且需要投加絮凝劑等聚合物;傳統的物化法在系統開始過濾階段需要長時間調整才能達到穩定效果，需要進一步過濾器后處理才能達到處理效果。例如：在現有技術中，申請?zhí)枮閆L200710106019.4、名稱為《一種含重金屬離子廢水處理和優質回用的方法和設備》的專利申請技術，也應用到膜來對重金屬?gòu)U水進行回收利用，但存在的問題是：1.主要是通過重金屬螯合劑與重金屬反應，有部分形成小分子的重金屬螯合物而溶于水，將透過微濾裝置污染后續的凈化膜，費時，且成本高;2.需要靜態反應器，投資較大，運行操作也較復雜;3.用堿液調節PH值，運行費用高;4.很難去除重金屬?gòu)U水中的COD;5.需要經過固液分離裝置(斜板沉淀池、壓濾裝置或者PE分離主機)來沉淀大顆粒后，在通過微濾裝置進行過濾，才能到下一步優化回用，運行時間長;6.需要足夠大反應池和沉淀池來保證重金屬螯合物的反應和沉淀時間;7.溫度升高不利于沉淀，大量大顆粒就會污堵微濾膜膜絲，影響微濾性能，且微濾膜絲一般最高的承受溫度為45℃;8.出水SDI<5，濁度<1NTU;9.回收率不高。

　　發明內容：

　　本發明的目的是：克服現有技術的缺點，提供一種除去重金屬?gòu)U水中的重金屬離子、硬度離子及其它污染物質并生產高品質的透過液;設備和運行成本低，處理時間短，回收率高的含重金屬?gòu)U水處理與回用方法及設備，本發明為重金屬?gòu)U水管式膜處理方法和設備(稱為T(mén)MF系統)。

　　本發明的含重金屬?gòu)U水處理與回用方法技術方案包括下述步驟：

　　A、化學處理原水：將含重金屬?gòu)U水，即原水注入到具有化學反應器和通過加藥器加入藥劑的反應裝置中進行化學處理并提高PH值，反應生成絮體顆粒懸浮于水中;經化學處理的廢水排入濃縮器;

　　B、分離化學處理的廢水：將化學處理的廢水注入濃縮器，然后一路經過增壓泵注入分離主機，另一路排出進行含泥廢水處理;分離主機對化學處理的廢水絮體顆粒進行固液錯流過濾分離處理，凈化水產品送至水箱儲存待用，分離出來的非溶解性固體隨液體回流到濃縮器;所述的分離處理，其分離主機為管式膜分離主機，化學處理的廢水在膜分離主機入口固體含量以重量計為0.02%-15%;

　　本發明所述原水有重金屬離子，還包括有硅離子，鈣、鎂類硬度離子，氟，COD中的一種或多種。

　　本發明所述的化學處理的廢水在分離主機入口處流速為1-10米/秒。

　　本發明所述的化學反應器有一個或兩個，各自至少有一個加藥器;經化學反應后注入到濃縮器的化學反應后的廢水PH值在9.0～12。

　　本發明所述的化學處理原水步驟中，加入藥劑至少有兩組，第1組成份為堿性藥劑，包括石灰或堿，加入到第1化學反應器中，用于提高PH值、對原水進行軟化;軟化后經過分離主機進行固液分離除去;第2組的成份為硫化物、PAM，加入到第2化學反應器中，用于去除化學反應器未能軟化的重金屬離子。

　　本發明所述的含重金屬?gòu)U水處理與回用設備技術方案是：有一個與原水聯通的反應裝置，還有濃縮器、增壓泵、分離主機、污泥泵，污泥濃縮池、污泥壓濾機;所述的反應裝置包括化學反應器和加藥器，用于將原始廢水中的重金屬離子、鈣鎂硬度離子、硅、氟反應生成絮體顆粒懸浮于水中并軟化原始廢水;所述的分離主機為管式模分離主機，用于將反應裝置化學沉淀反應生成的固體顆粒分離出來隨濃縮液體回流到濃縮器中，凈化水產品送至水箱儲存待用;濃縮器與增壓泵連接。污泥濃縮池與污泥壓濾機連接，另外還與反應裝置連接。

　　本發明所述的分離主機的膜絲是燒結而成的內徑大于等于8毫米，小于等于105毫米的過濾膜絲;所述過濾膜絲材質選自耐腐蝕的PVDF、或PE、或不銹鋼。

　　本發明所述的分離主機膜按下述技術指標選定：膜表面流速為1-10米/秒;所能處理的固體濃度以固體重量與化學處理后的廢水重量比值計為：0.02%-15%。

　　本發明所述設備，所述的化學反應器由一個化學反應池，或兩個化學反應池及至少兩個加藥器組成。

　　本發明所述的濃縮器至少有兩個排放口，其中一個排放口順序連接有污泥泵，污泥濃縮池，另一個排放口與增壓泵連接;污泥濃縮池有兩個排放口，其中一個排放口與污泥壓濾機連接，另一個排放口與反應裝置連接，用于將污泥濃縮池的上部經沉淀處理的廢水返回到反應裝置中再處理。

　　對本發明的主要技術效果和基本原理說明如下：

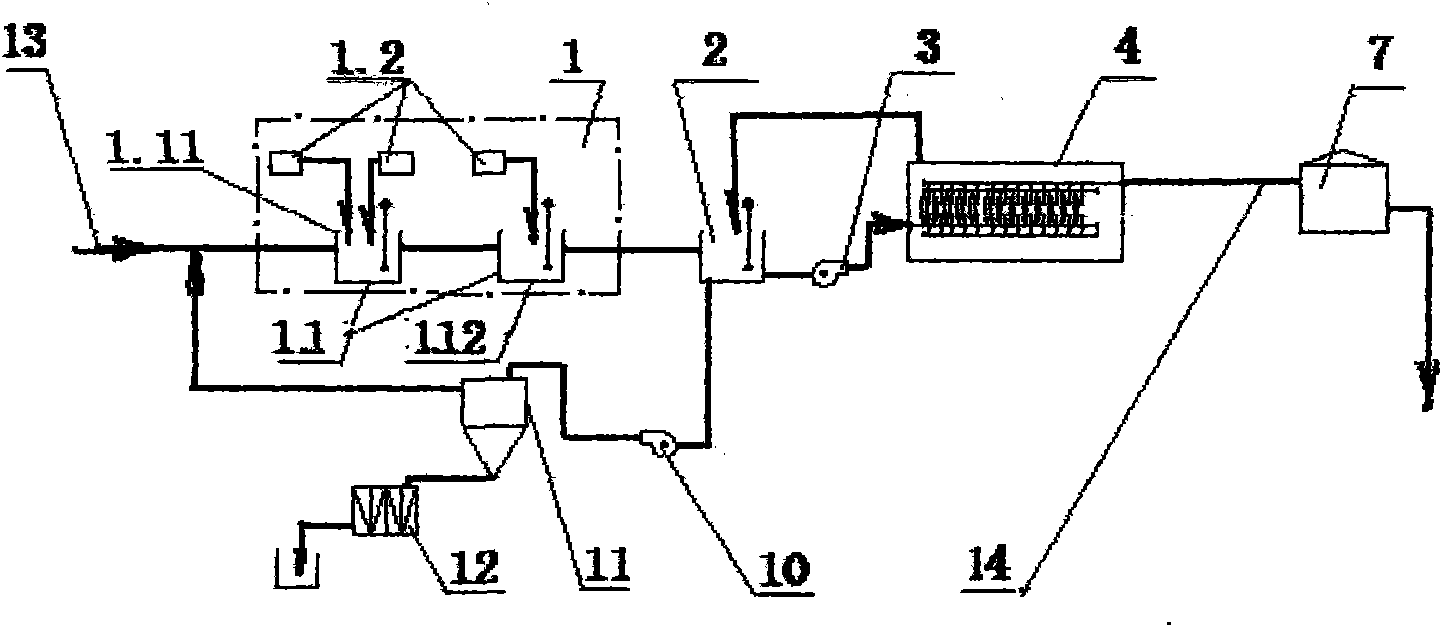

　　如圖所示實施例，本發明是用管式膜對重金屬?gòu)U水處理的方法及設備;其原理是通過低壓管式膜分離技術除去重金屬?gòu)U水中的重金屬離子、硬度離子及其它污染物質并生產高品質的透過液;化學反應器為化學反應池，也可以是一種反應容器，有一個或兩個，第一個化學反應器有一個根據原水水質不同而配備的化學加藥器，第二個化學反應器也有一個根據原水水質不同而配備的化學加藥器;通過加入化學藥劑與重金屬?gòu)U水中的重金屬離子、硬度離子及其他污染物質(如硅、砷、氟)等反應生成非溶解性固體，此高濃度非溶解性固體含量(一般為0.02%～5%，最大可達15%的重量比)的水進入管式膜分離主機進行大流量錯流過濾達到固液分離效果，產生高品質透過液;分離出的重金屬非溶解性固體隨原液回流到濃縮器，定量將高重金屬非溶解性固體含量的液體排出濃縮器，進行污泥壓濾，最終得到泥餅，并將壓濾濾液回流到化學反應池一中進行回用;

　　本發明的優點是：管式膜過濾可以在高達到3%-15%非溶解性固體的水體中運行，超微濾過濾精度，其絕對去除尺寸大于膜孔徑的固體物、溫度升高有利于提高膜過濾產水量、不需要投加絮凝劑等聚合物、自動隨時開/停機就可以達到最佳運行性能，一次性生產高質量透過液，不需要進一步后處理過濾器、管式膜具有高耐化學腐蝕性能，進水PH=0-14，可以進行強度更高的化學清洗以恢復膜過濾性能;而且整機設備占地少、結構緊密、操作簡單、運行費用低。

　　本發明與專利申請?zhí)枮閆L 200710106019.4、名稱為《一種含重金屬離子廢水處理和優質回用的方法和設備》相比，區別特征和優點在于：

　　1)原理不一樣：本發明(代號為T(mén)MF技術)主要是利用石灰和其他化學藥劑來與重金屬離子反應生成顆粒絮體，再通過管式膜分離主機4進行大流量錯流過濾來進行固液分離除去重金屬;而后者主要是通過重金屬螯合劑與重金屬反應，通過絮凝沉淀后再經過微濾過濾;

　　2)本發明直接在化學反應池中加入化學藥劑;不需要靜態反應器，投資少，運行操作簡單;而后者需要靜態反應器投資多，運行操作較復雜;

　　3)本發明直接用石灰，既可以調節PH值，又能去除重金屬離子，運行費用低;而后者再用堿液調節PH值，運行費用較高;

　　4)本發明其中有實施例有兩個反應池，可以更好的調節PH值;因?yàn)椴煌�重金屬離子的最佳沉淀的PH值不同;而后者只有一個反應池;

　　5)本發明濃縮器2可以加入活性炭粉末去除COD，而后者很難去除重金屬?gòu)U水中的COD;

　　6)后者需要經過固液分離裝置(斜板沉淀池、壓濾裝置或者PE分離主機)來沉淀大顆粒后，再通過微濾裝置進行過濾，才能到下一步優化回用;而本發明的管式膜分離主機4直接將后者的固液分離裝置和微濾合二為一;

　　7)本發明的管式膜分離主機4的膜絲是燒結而成的、內徑大的過濾膜絲，不會斷絲，且其膜表面流速高固體污泥濃度高，所以這種管式膜及其工藝大大減少反應池的占地面積;而后者需要足夠大反應池和沉淀池來保證重金屬螯合物的反應和沉淀時間，且后者的微濾膜絲經常會出現斷絲現象，從而影響后面的膜壽命和性能;

　　8)后者需要加入重金屬螯合劑來除去重金屬，但是，有部分形成小分子的重金屬螯合物而溶于水，將透過微濾裝置污染后續的凈化膜;而本發明則克服了前者的不足;

　　9)本發明溫度能升高，管式膜最高可承受80℃的水溫，這能提高管式膜通量;而后者溫度升高不利于沉淀，大量大顆粒就會污堵微濾膜膜絲，影響微濾性能，且微濾膜絲一般最高的承受溫度為45℃;

　　10)本發明出水SDI<3，濁度<0.5NTU，而后者則為出水SDI<5，濁度<1NTU;;

　　11)本發明回收率達到99.4%;

　　綜上，本發明具有突出的實質性特點和顯著的進步。
