申請日2014.01.09

　　公開(公告)日2014.04.30

　　IPC分類號C02F1/461

　　摘要

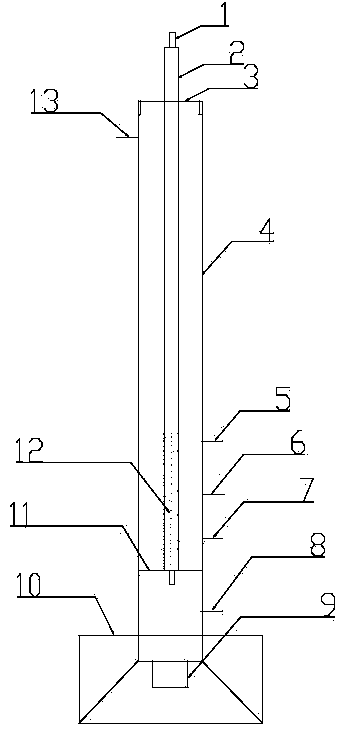

　　本發明涉及一種鐵碳微電解處理廢水設備，主要由帶蓋(3)的反應筒體(4)、曝氣管(2)、濾板(11)、底座(10)組成，進水口(13)在筒體的右上側，設置四個出水口(5)(6)(7)(8)在筒體右下側，反應筒體為有機玻璃制成的圓柱體，柱體中間設置由筒蓋(3)和濾板(11)固定的曝氣管(2)，該管底部三分之一處開始規則設有多個斜向下45°開口的微孔(12)，可以防止鐵碳填料進入該管，曝氣管上端接多功能接口(1)，既可以曝氣也可以反沖洗，濾板(11)為多孔的圓形有機玻璃板上添加一層圓形燒結的玻璃砂芯片組成，筒體內部有一圈突起作為支撐，在筒體底部設置一個排污口(9)，既方便清潔，也可迅速取走未完全反應的污水。本發明簡化了以往曝氣與反沖洗裝置，解決了裝置的適用性，既可用市面上微電解填料，也適用粉末狀填料，解決了微電解填料的失活及板結問題，節約成本。

　　權利要求書

　　1.一種鐵碳微電解反應裝置，主要包括帶蓋的反應筒體、曝氣管、濾板及底座，其特征在于：由筒蓋和濾板固 定的曝氣管上端設置多功能接口，曝氣管底端規則設有多個微孔，既可進行曝氣，也可進行反沖洗，底部的濾 板由為多孔的圓形有機玻璃板上添加一層圓形燒結砂芯片組成，筒體內部有一圈突起作為支撐，在筒體底部設 置一個排污口。

　　2.根據權利要求1所述的鐵碳微電解反應裝置，其特征是：所述的曝氣管既可進行曝氣充氧，也可以進行反沖 洗。

　　3.根據權利要求1或2所述的鐵碳微電解反應裝置，其特征是：所述的曝氣管上端設置多功能接口，可以連接 氣泵或者水泵。

　　4.根據權利要求1或2或3所述的鐵碳微電解反應裝置，其特征是：所述的曝氣管底部三分之一處開始規則設 有多個斜向下45°開口的微孔。

　　5.根據權利要求1所述的鐵碳微電解反應裝置，其特征是：所述的濾板為多孔圓形有機玻璃板上添加一層燒結 的玻璃砂芯片構成。

　　說明書

　　一種處理廢水的微電解裝置

　　技術領域

　　本發明涉及一種環保設備，具體來說是一種鐵碳微電解處理裝置，尤其適用于高濃度COD廢水的處理。

　　背景技術

　　鐵碳微電解是近幾年來備受關注的一種廢水處理方法，它是以鐵為陽極、碳為陰極，廢水中的離子為 電解質，形成無數微小的原電池，產生電極反應和由此引起的氧化還原、電富集、物理吸附和混凝沉淀等 作用來處理廢水的電化學處理方法，它具有使用范圍廣、壽命長、成本低廉及方便維護等優點。

　　傳統的鐵碳微電解利用的是鐵粉與碳粉，后來出現了市面上燒制好的鐵碳微電解填料，不管是使用哪 種填料，反應過程中出現的鐵的鈍化、碳的解吸和微電解原料板結等都是需要解決的問題。

　　發明內容

　　針對鐵碳微電解出現的以上問題，本發明的目的在于提供一種更為合理的鐵碳微電解反應裝置。

　　本發明的目的可以通過以下技術措施來實現：

　　本發明鐵碳微電解反應裝置，主要包括帶蓋的反應筒體、曝氣管、濾板及底座，其特征在于：由筒蓋 和濾板固定的曝氣管上端設置多功能接口，曝氣管底端設有許多微孔，既可進行曝氣，也可進行反沖洗， 底部的濾板由為多微孔的圓形有機玻璃板上添加一層圓形燒結砂芯片組成，筒體內部有一圈突起作為支撐， 在筒體底部設置一個排污口。

　　本發明所述的曝氣管頂部連接多功能接口，底部三分之一處開始設有向下45°開口的微孔，可以防止 鐵和碳進入曝氣管中。當多功能接口連接氣泵時為反應器充氧，同時還可以對填料進行沖刷和混合攪拌， 防止填料板結和失活問題，在連接水泵時對填料進行反沖洗，使得碳吸附得到解吸，使得碳的吸附功能得 到再生。

　　本發明所述的濾板是在可活動的圓形多微孔的上添加一層燒結的玻璃砂芯構成，既可以輕松的實現固 液分離，還可以起到一定的過濾作用。

　　本發明的有益效果是：通過多曝氣與反沖洗裝置的向下45°微孔設計，可有效防止鐵碳微電解的鈍化 與失活問題，同時還能起到讓鐵碳均勻混合的功能，使得處理效果更佳。通過濾板的設計使得固液更易分 離，使鐵和碳的量更不易損失。相比較而言，本發明結構更加簡單，處理更加方便高效。
