申請日2010.06.01

　　公開(公告)日2012.11.14

　　IPC分類號C04B33/132; C04B18/18; C04B33/32; C04B33/13

　　摘要

　　本發(fā)明涉及利用污泥廢棄物的輕量建筑材料的制造方法，更詳細說，涉及一種利用污泥廢棄物的輕量建筑材料的制造方法及由此方法制造的輕量建筑材料，其在污泥廢棄物中添加長石、膨潤土、沸石、黃土、云母及蠟石而制造。根據(jù)本發(fā)明，能夠再利用廢污泥而環(huán)保，簡化工序以節(jié)省能源，通過混合特定無機物，制造出強度和透水性優(yōu)越的輕量建筑材料。

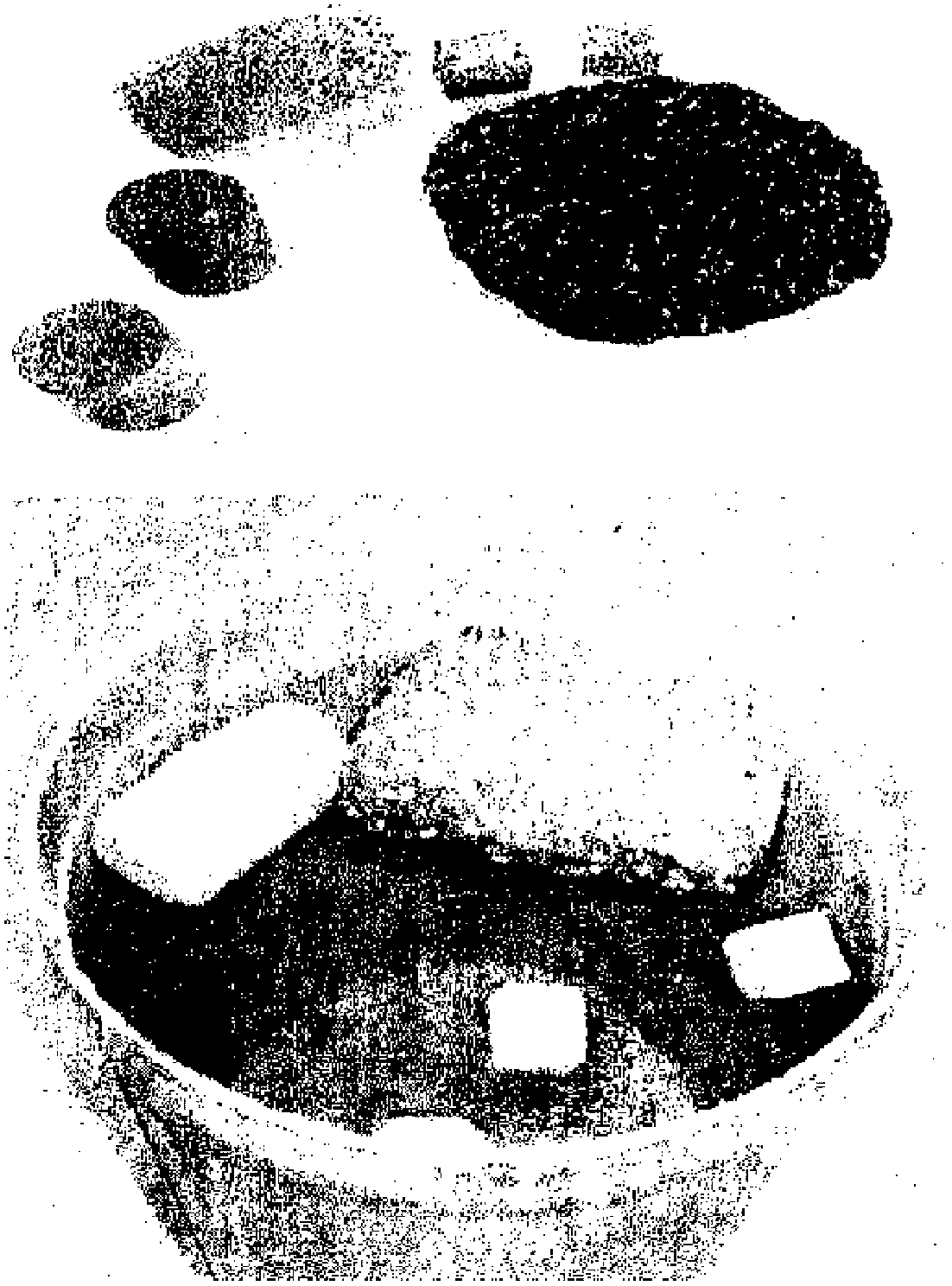

　　摘要附圖



　　權(quán)利要求書

　　1.一種利用污泥廢棄物的輕量建筑材料的制造方法，其特征在于，包括 如下步驟：

　　(a)將污泥廢棄物100重量份、長石10～60重量份、膨潤土30～110重量 份、沸石40～100重量份、黃土40～110重量份、云母30～160重量份及蠟石30～ 40重量份進行混合而制造混合物的步驟;

　　(b)將所述混合物進行成型的步驟;以及

　　(c)將所述成型的建筑材料進行燒制而制造為輕量建筑材料的步驟。

　　2.根據(jù)權(quán)利要求1所述的方法，其特征在于，所述步驟(c)的燒制是在 1140～1200℃的溫度下執(zhí)行3小時～5小時。

　　3.一種通過如權(quán)利要求1或權(quán)利要求2所述的方法制造的輕量建筑材料， 其特征在于，含有長石、膨潤土、沸石、黃土、云母及蠟石。

　　4.根據(jù)權(quán)利要求3所述的輕量建筑材料，其特征在于，含有污泥廢棄物100 重量份、長石10～60重量份、膨潤土30～110重量份、沸石40～100重量份、黃 土40～110重量份、云母30～160重量份及蠟石30～40重量份。

　　說明書

　　利用污泥廢棄物的輕量建筑材料的制造方法

　　技術(shù)領域

　　本發(fā)明涉及利用污泥廢棄物的輕量建筑材料的制造方法，更詳細說，涉及 一種利用在污泥廢棄物中添加長石、膨潤土、沸石、黃土、云母及蠟石而制造 的污泥廢棄物的輕量建筑材料的制造方法及由此方法制造的輕量建筑材料。

　　背景技術(shù)

　　一般來說，凈水場或下水最終處理場、工廠或焚燒廠等產(chǎn)生的污泥及非有 機物的所有殘留物被分類為廢棄物，通過回收過程以指定的方法被廢棄。但是， 為了回收并廢棄如上所述的廢污泥，需要具備有大型的回收設施及回收裝置， 其并非以回收時的狀態(tài)被掩埋廢棄，而是為了得到環(huán)境方面上的自然再生作 用，在將采取的粘土和廢污泥混合的狀態(tài)下進行掩埋。由此，粘土的消耗量多 的同時，基于混合粘土的體積及掩埋量過多增加，在廢棄場的指定及設立上存 在有較多困難。

　　在如上所述的廢棄過程中，需要過多的廢棄費用的同時，需要避免被指定 的廢棄場對相鄰區(qū)域的土壤或環(huán)境構(gòu)成影響的情況，因此，非常嚴格地進行前 期處理及事后管理，由此需要相當大的經(jīng)費。

　　并且，隨著工業(yè)社會的發(fā)達，處于天然材料相當不足的情況，鑒于此，提 示出將污泥廢棄物與無機物混合加工而成型后，經(jīng)由干燥、燒制制步驟而制造 建材的方法。由此制造出的輕量骨料具有減少所使用的混凝土的比重，同時， 由于骨料內(nèi)部的無數(shù)個氣孔，還能夠同時得到絕熱及隔音的效果。

　　對此，在韓國授權(quán)專利10-0859002中，將下水污泥、粉煤灰及粘土分別粉 碎為小于1mm的大小后進行成型，在1100℃～1200℃下燒制制10～15分鐘而制 造人工輕量骨料的方法，在韓國授權(quán)專利10-0450898中，將脫水塊狀態(tài)的下水 污泥進行24小時的第一次干燥并粉碎后，與粘土、硅、石膏及高爐渣粉末混合 成型，經(jīng)第二次干燥過程及在900℃～1100℃下燒制13小時燒制過程，制造燒 制制建材，在多個專利中提示出多種方法，這些發(fā)明具有無重金屬的溶析且能 夠制造輕量的骨料的效果，但是存在有在制造過程中消耗較多的能源，產(chǎn)品的 多樣化較困難，利用焚燒后的殘留物制造的產(chǎn)品的強度較弱的問題。

　　對此，本發(fā)明人為了解決上述問題而不斷努力的結(jié)果，確認在污泥廢棄物 中添加長石、膨潤土、沸石、黃土、云母及蠟石的情況下，通過簡單的工藝即 能夠制造出物理性質(zhì)良好的輕量建筑材料，從而得以完成本發(fā)明。

　　發(fā)明內(nèi)容

　　技術(shù)問題

　　本發(fā)明的目的在于提供一種利用污泥廢棄物的輕量建筑材料的制造方法

　　其通過簡單的工藝再利用廢污泥，制造出物理性質(zhì)優(yōu)越的輕量建筑材料。

　　為了達到上述目的，本發(fā)明提供一種利用污泥廢棄物的輕量建筑材料的制 造方法，其特征在于，包括：(a)將污泥廢棄物100重量份、長石10～60重量 份、膨潤土30～110重量份、沸石40～100重量份、黃土40～110重量份、云母 30～160重量份及蠟石30～40重量份進行混合而制造混合物的步驟;(b)將所 述混合物進行成型的步驟;以及，(c)將所述成型的建筑材料進行燒制而制造 為輕量建筑材料的步驟。

　　并且，本發(fā)明提供一種輕量建筑材料，其特征在于，包含污泥廢棄物100 重量份、長石10～60重量份、膨潤土30～110重量份、沸石40～100重量份、黃 土40～110重量份、云母30～160重量份及蠟石30～40重量份。
