申請日2010.06.02
公開(公告)日2011.02.09
IPC分類號C02F9/02
摘要
一種多次精濾水處理機，包括一曝氣罐和圍繞在其周圍的四個濾罐，四個濾罐之間通過管道連通，其中曝氣罐設有一進水口，通過一進水中心管通向曝氣罐進水，所述曝氣罐內設有瀑布曝氣器和分水板，分水板分別連接四個進水套管，每一進水套管通過進水連接管分別連接一虹吸上升管，所述每一濾罐均設有活性碳層、流化板和塑料濾珠層，且所述四個濾罐底端設有一共同的污水槽，該多次精濾水處理機，不用投加混凝劑和絮凝劑，利用虹吸原理，水力自動沖洗濾層，永不更換，水力全自動化，無閥門無維護，來水自動運行，無水自動停歇，節約勞動力。

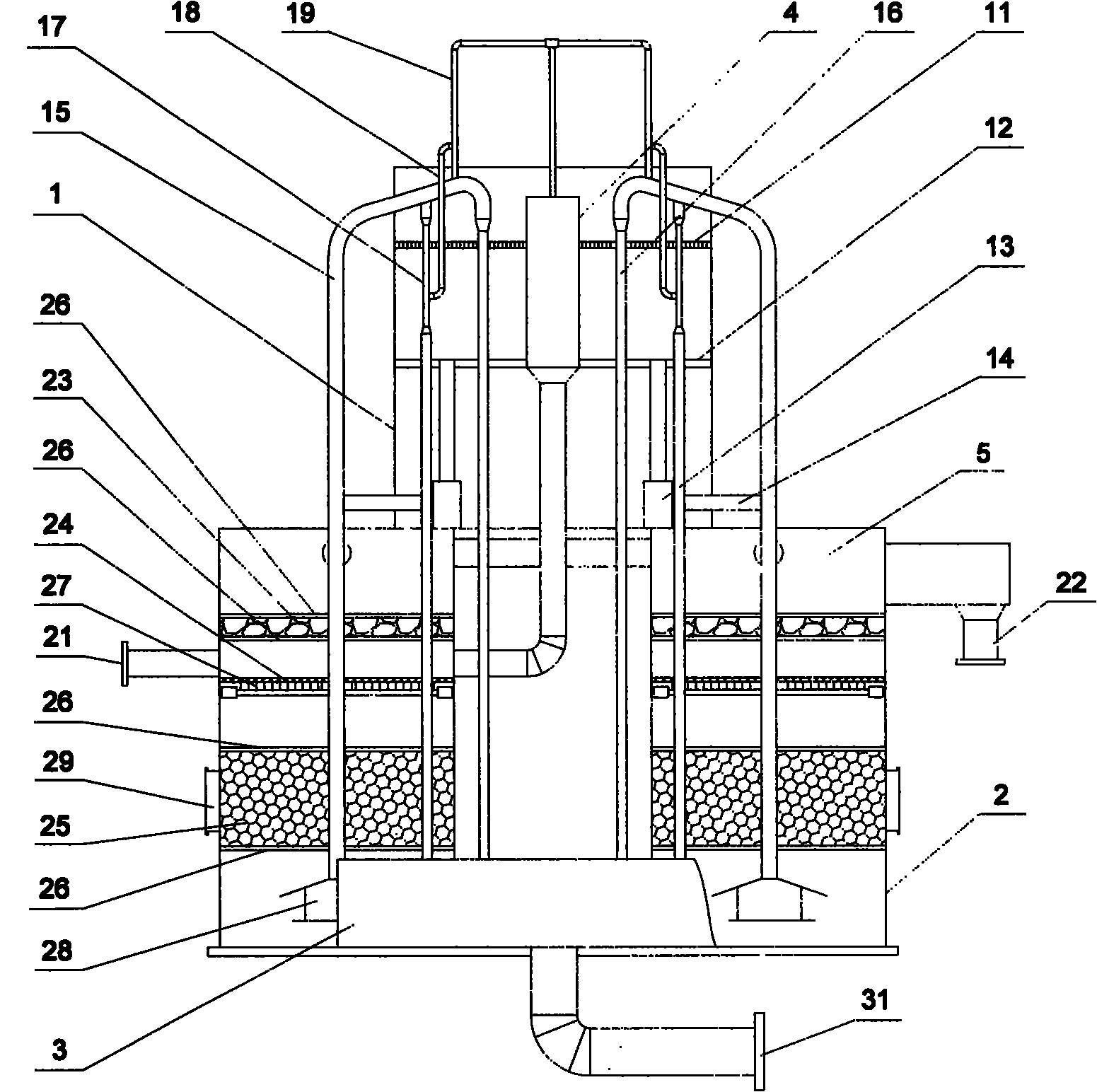

摘要附圖
權利要求書
1.一種多次精濾水處理機，包括一曝氣罐(1)和圍繞在其周圍的四個濾罐(2)，四個濾罐(2)之間通過管道連通，其特征在于：其中曝氣罐設一進水口(21)，通過一進水中心管(4)向曝氣罐(1)進水，所述曝氣罐(1)內設有瀑布曝氣器(11)和分水板(12)，分水板(12)分別連接四個進水套管(13)，每一進水套管(13)通過進水連接管(14)分別連接一虹吸上升管(15)，所述每一濾罐(2)內均設有活性碳層(23)、流化板(24)和塑料濾珠層(25)，且所述四個濾罐(2)底端設有一共同的污水槽(3)。
2.如權利要求1所述的一種多次精濾水處理機，其特征在于：所述虹吸上升管(15)與虹吸下降管(16)相連，每一虹吸上升管(15)還連接一虹吸輔助管(17)。
3.如權利要求2所述的一種多次精濾水處理機，其特征在于：所述每一虹吸輔助管(17)與一抽氣管(18)相連，所有抽氣管(18)共同連接一破壞管(19)。
4.如權利要求3所述的一種多次精濾水處理機，其特征在于：所述每一虹吸上升管(15)末端連接一水流分配器(28)，其設于濾罐(2)底部。
5.如權利要求1所述的一種多次精濾水處理機，其特征在于：所述活性炭層(23)和塑料濾珠層(25)的上下兩側均設有承托板(26)。
6.如權利要求5所述的一種多次精濾水處理機，其特征在于：所述流化板(24)位于活性炭層(23)和塑料濾珠層(25)之間，其為不銹鋼燒結網流化板。
7.如權利要求6所述的一種多次精濾水處理機，其特征在于：所述流化板(24)下設有旋轉的濾板清洗刷(27)。
8.如權利要求1所述的一種多次精濾水處理機，其特征在于：所述塑料濾珠層(25)為EPS發泡塑料濾珠。
9.如權利要求1所述的一種多次精濾水處理機，其特征在于：所述濾罐(2)側面設有一人孔(29)。
說明書
一種多次精濾水處理機
技術領域
本實用新型涉及水處理設備領域，具體來講是一種多次精濾水處理機。
背景技術
隨著水處理技術的逐漸發展，水處理所應用的設備也不斷改進和創新，傳統的水處理技術多是在一個濾罐中裝入一定厚度且不同粒徑的砂子，從而對濾罐中流過的水進行過濾，即砂缸過濾，這種過濾方法需要在過濾的時候投加混凝劑、絮凝劑和相關藥品，過濾的速度比較慢，濾層容易污染，含污量較大，需要經常清洗或更換濾層，水質也達不到相關標準要求。
實用新型內容
針對現有技術中存在的缺陷，本實用新型的目的在于提供一種多次精濾水處理機，不用投加混凝劑和絮凝劑，利用虹吸原理，水力自動沖洗濾層，永不更換，水力全自動化，無閥門，無維護，來水自動運行，無水自動停歇，節約勞動力。
為達到以上目的，本實用新型采取的技術方案是：一種多次精濾水處理機，包括一曝氣罐和圍繞在其周圍的四個濾罐，四個濾罐之間通過管道連通，其中曝氣罐設有一進水口，通過一進水中心管向曝氣罐進水，所述曝氣罐內設有瀑布曝氣器和分水板，分水板分別連接四個進水套管，每一進水套管通過進水連接管分別連接一虹吸上升管，所述每一濾罐內均設有活性碳層、流化板和塑料濾珠層，且所述四個濾罐底端設有一共同的污水槽。
在上述技術方案的基礎上，所述虹吸上升管與虹吸下降管相連，每一虹吸上升管還連接一虹吸輔助管。
在上述技術方案的基礎上，所述每一虹吸輔助管均與一抽氣管相連，所述抽氣管共同連接一破壞管。
在上述技術方案的基礎上，所述每一虹吸上升管末端連接一水流分配器，其設于濾罐底部。
在上述技術方案的基礎上，所述活性炭層和塑料濾珠層的上下兩側均設有承托板。
在上述技術方案的基礎上，所述流化板位于活性炭層和塑料濾珠層之間，其為不銹鋼燒結網流化板。
在上述技術方案的基礎上，所述流化板下設有旋轉的濾板清洗刷(27)。
在上述技術方案的基礎上，所述塑料濾珠層為EPS發泡塑料濾珠。
在上述技術方案的基礎上，所述濾罐側面設有一人孔。
本實用新型的有益效果在于：
1.淘汰了傳統的砂缸，使用了獨特的EPS發泡沫塑料濾珠和不銹鋼燒結網流化板精細過濾，不用投加混凝劑和絮凝劑，出水濁度<0.1NTU，水質優于飲用水標準;
2.水流自動吸氣溶氧，利用溶解氧與污染物發生充分的氧化反應，去除水中的有害物質，自動曝氣溶氧，使處理后的水充分活化、鮮化;
3.應用虹吸原理，根據濾層含污量，水力自動翻騰反沖洗過濾介質和過濾板，自動調節反沖洗周期，濾料自動復位，永不板結，永不更換;
4.應用粒狀活性炭(PAC)吸附技術，去除原水中致臭物質;
5.水力全自動化，無閥門，無維護，來水自動運行，無水自動停歇，節約勞動力。
