申請日2013.11.29

　　公開(公告)日2014.06.04

　　IPC分類號A01K1/02; A01K63/00; A01K1/01

　　摘要

　　本實用新型公開了一種生豬養殖為基礎的立體水產養殖與污水處理裝置，包括立體豬舍與水產養殖塘，所述的立體豬舍高置于水產養殖塘水面上方和/或依水產養殖塘而建，所述的立體豬舍產生的排泄物直接匯至水產養殖塘。本實用新型通過在水產養殖塘上方直接建蓋單層或多層豬舍，使用排污裝置將豬糞直接排放于養殖塘內進行生態養殖，有效調整養殖配比，達到魚類與豬類間的共生互補，充分利用資源，循環利用廢棄物，還減少了企業污水處理環節，還減少了建蓋豬舍的地土占用，而且剛排出的豬糞污染小，其中有較多營養可供魚吸收，且投喂方便，不需要專門的發酵池，可降低糞便處理成本，利用率也高。本實用新型結構簡單，成本低廉，實現了生態養殖。

　　權利要求書

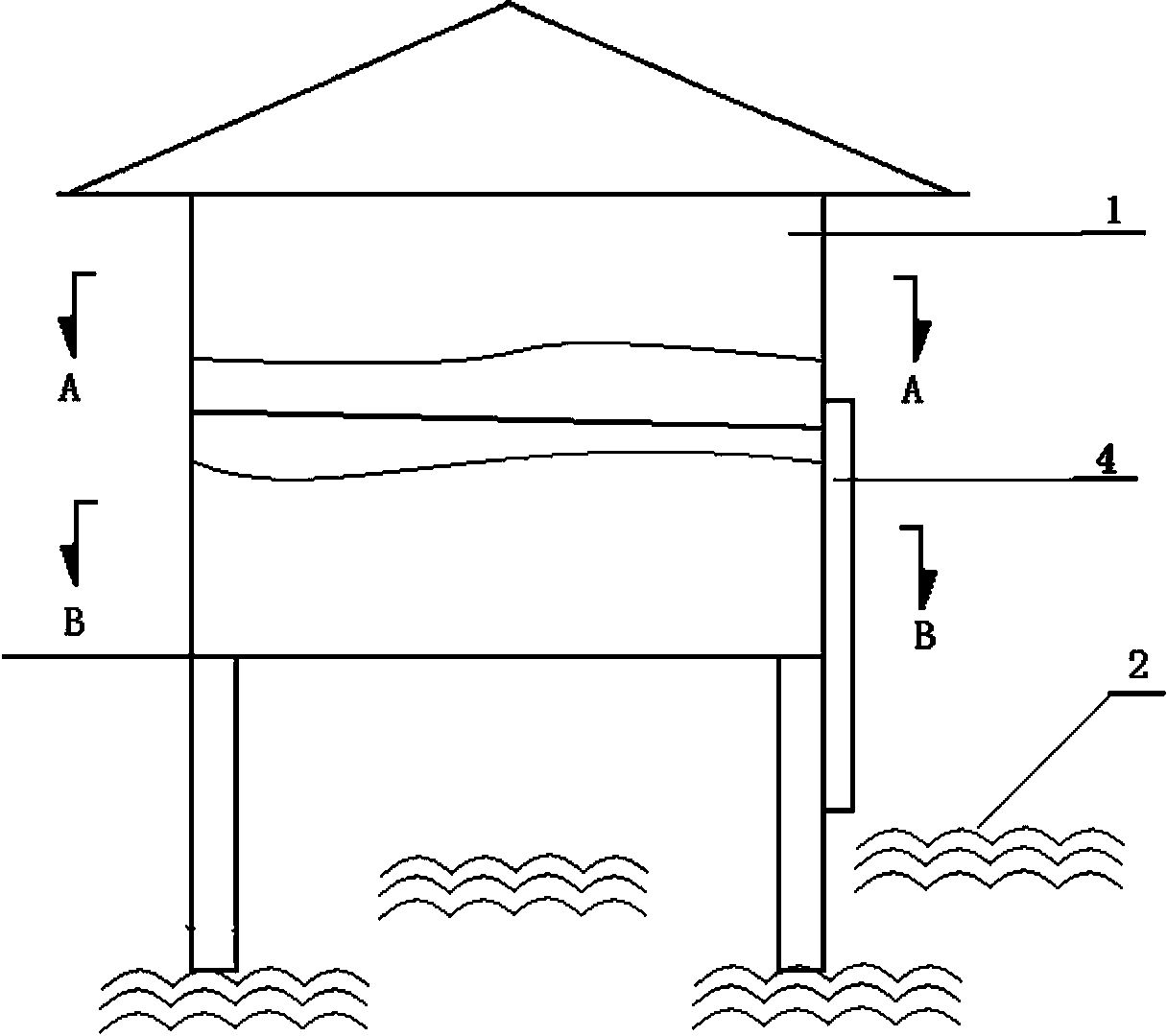

　　1.一種生豬養殖為基礎的立體水產養殖與污水處理裝置，包括立體豬舍(1)與水產養殖塘(2)，其特征是：所述的立體豬舍(1)高置于水產養殖塘(2)水面上方和/或依水產養殖塘(2)而建，所述的立體豬舍(1)產生的排泄物直接匯至水產養殖塘(2)。

　　2.根據權利要求1所述的生豬養殖為基礎的立體水產養殖與污水處理裝置，其特征是：所述的立體豬舍(2)為單層和/或多層結構。

　　3.根據權利要求1或2所述的生豬養殖為基礎的立體水產養殖與污水處理裝置，其特征是：所述的立體豬舍(2)底層地面結構為漏縫式結構或鋼筋網式結構。

　　4.根據權利要求1或2所述的生豬養殖為基礎的立體水產養殖與污水處理裝置，其特征是：所述的立體豬舍(2)非底層的地面結構為傾斜結構，低的一面墻體上設置排污口(3)連接集污管(4)匯至水產養殖塘(1)。

　　5.根據權利要求1所述的生豬養殖為基礎的立體水產養殖與污水處理裝置，其特征是：所述的水產養殖塘(2)內設置增氧機。

　　6.根據權利要求1所述的生豬養殖為基礎的立體水產養殖與污水處理裝置，其特征是：所述的水產養殖塘(2)根據監測情況定期投放生物制劑。

　　7.根據權利要求1或2所述的生豬養殖為基礎的立體水產養殖與污水處理裝置，其特征是：所述的立體豬舍(1)內豬的養殖頭數與水產養殖塘(2)面積配比為每畝水域養殖5~10頭豬。

　　8.根據權利要求1或2所述的生豬養殖為基礎的立體水產養殖與污水處理裝置，其特征是：所述的立體豬舍(1)內部設置綜合供水及清潔防疫裝置。

　　9.根據權利要求1所述的生豬養殖為基礎的立體水產養殖與污水處理裝置，其特征是：所述的水產養殖塘(2)設置增壓泵與回用沖洗水管(5)連接至立體豬舍(1)內。

　　10.根據權利要求1所述的生豬養殖為基礎的立體水產養殖與污水處理裝置，其特征是：所述的水產養殖塘(2)設置有換水進出口。

　　說明書

　　一種生豬養殖為基礎的立體水產養殖與污水處理裝置

　　技術領域

　　本實用新型屬于動物養殖技術領域，具體涉及一種結構簡單，環保高效的生豬養殖為基礎的立體水產養殖與污水處理裝置。

　　背景技術

　　現有技術中的生豬養殖， 按照“養優質豬、飲清潔水、吃綠色料、用安全藥、住標準圈”的無公害生豬生產標準，朝著規�；�、集約化豬場的方向發展，豬糞尿等排放量也急劇增加，如果處理不善會對環境造成嚴重污染，影響環境衛生、污染水源、打破生態平衡，排泄物的異味還影響了附近居民的生活環境，還容易造成極大的疾病傳播隱患，對排泄物的處理需建蓋相應的處理設施，占用大量的土地資源，需要企業投入大量的人力與物力進行處理，嚴重增加企業生產成本。為此，研制開發一種成本低廉，以生豬養殖為基礎，可對排泄物進行及時處理的生豬養殖為基礎的立體水產養殖與污水處理裝置是解決這一問題的關鍵。

　　實用新型內容

　　本實用新型的目的是提供一種結構簡單，成本低廉，能夠有效實現排泄物及時處理的生豬養殖為基礎的立體水產養殖與污水處理裝置。

　　本實用新型的目的是這樣實現的，包括立體豬舍與水產養殖塘，所述的立體豬舍高置于水產養殖塘水面上方，所述的立體豬舍產生的排泄物直接匯至水產養殖塘。

　　本實用新型通過在水產養殖塘上方直接建蓋單層或多層豬舍，使用排污裝置將豬糞直接排放于養殖塘內進行生態養殖，有效調整養殖配比，達到魚類與豬類間的共生互補，充分利用資源，循環利用廢棄物，還減少了企業污水處理環節，還減少了建蓋豬舍的地土占用，而且剛排出的豬糞污染小，其中有較多營養可供魚吸收，且投喂方便，不需要專門的發酵池，可降低糞便處理成本，利用率也高。本實用新型結構簡單，成本低廉，實現了生態養殖。
