申請日2013.11.29
公開(公告)日2014.04.23
IPC分類號C02F9/12; C02F1/48
摘要
本發明涉及正負極性靜電吸附法工業廢水處理設備及方法，通過本技術方案，利用分子和原子之間的范德華力的靜電吸附力，將污水中的還原性物質，按照分子和原子結構所賦予的電子基團極性表象，在水處理設備的吸附端或過濾端上設置相對應的靜電正電子極性或靜電負電子極性，水處理設備中的吸附端或過濾端中的吸附物或過濾物分別按照靜電正電子極性和靜電負電子極性設置，通過本技術方案，可以有效的消除廢水中的還原性物質，而產生化學耗氧量的原生物為還原性物質，當水中沒有或很少量的含有有機物時，可以有效的解決中水中化學耗氧量的超標問題，使中水完全符合化學含氧量的排放指標，減少水處理設備的占地面積，大大降低廢水處理成本。
權利要求書
1.一種正負極性靜電吸附法工業廢水處理方法，其特征在于，利用分子和原子之間的范德華力的靜電吸附力，將污水中的還原性物質，按照分子和原子結構所賦予的電子基團極性表象，在水處理設備的吸附端或過濾端上設置相對應的靜電正電子極性或靜電負電子極性。
2.根據權利要求1所述的正負極性靜電吸附法工業廢水處理方法，其特征在于，水處理設備中的吸附端或過濾端中的吸附物或過濾物分別按照靜電正電子極性和靜電負電子極性設置。
3.根據權利要求2所述的正負極性靜電吸附法工業廢水處理方法，其特征在于，水處理設備中的吸附端或過濾端為多級，在多級的吸附端或過濾端中的吸附物或過濾物上可以分別帶有靜電正電子極性和靜電負電子極性。
4.根據權利要求2或3所述的正負極性靜電吸附法工業廢水處理方法，其特征在于，具有多級吸附端或過濾端中的吸附物或過濾物分別設置在單一獨立的容器或設施中。
5.一種正負極性靜電吸附法工業廢水處理設備，包括有油水分離池，其特征在于，包括有輸送泵，負電極性過濾罐、正電極性過濾罐和活性碳過濾罐，所述輸送泵的進水端與油水分離池相連，輸送泵輸出端經連接管與負電極性過濾罐、正電極性過濾罐和活性碳過濾罐相串連，所述負電極性過濾罐、正電極性過濾罐和活性碳過濾罐內下部和上部分別設置有上介質床和下介質床，在負電極性過濾罐和正電極性過濾罐內的上介質床和下介質床之間分別填充有負電子靜電場過濾物和正電子靜電場過濾物，在活性碳過濾罐內的上介質床和下介質床之間設置活性碳過濾物。
6.根據權利要求5所述的正負極性靜電吸附法工業廢水處理設備，其特征在于，所述上介質床和下介質床分別由介質孔板、篩網和篩網固定器構成，所述篩網設置在介質孔板上，篩網固定器為圓環狀設置在篩網上，并經固定螺釘將介質孔板、篩網和篩網固定器固定為一體，所述篩網固定器和篩網直接與負電子靜電場過濾物、正電子靜電場過濾物或活性碳過濾物相接觸。
7.根據權利要求6所述的正負極性靜電吸附法工業廢水處理設備，其特征在于，所述介質孔板上設置有均勻分布的透孔，所述透孔的直徑為Ф8-Ф12mm,rn 所述透孔與透孔之間的間距為12-15mm，所述篩網為30-50目金屬紗網制成。
8.根據權利要求5所述的正負極性靜電吸附法工業廢水處理設備，其特征在于，在輸送泵輸出端與負電極性過濾罐的連接管上串接有懸浮顆粒過濾器。
說明書
正負極性靜電吸附法工業廢水處理設備及方法
技術領域
本發明涉及一種水處理技術，特別是涉及一種正負極性靜電吸附法工業廢水處理設備及方法。
背景技術
隨著工業化的迅速發展，廢水的種類和數量迅猛增加，從而對周圍環境和人們身體的污染也日趨廣泛和嚴重，并且不斷的威脅人類的健康和安全，對于保護環境來說，工業廢水的處理遠比城市污水的處理更為重要。
工業廢水的處理，雖然早在19世紀末已經開始，并且在隨后的半個世紀進行了大量的試驗研究和生產實踐，但是由于許多工業廢水成分復雜，性質多變，仍有一些技術問題沒有完全解決，例如：食品或石油加工過程的廢水，現代化工業生產后排除的工業廢水。
在現有技術中，工業廢水處理方法按其作用原理可分為四大類，即物理處理法、化學處理法、物理化學處理法和生物處理法。
物理處理法是通過物理作用，以分離、回收廢水中不溶解的呈懸浮狀態的污染物質，當廢水中處理油膜和油珠時，經常是采用重力分離法、離心分離法、過濾法等將油水進行分離。
化學處理法，向污水中投加某種化學物質，利用化學反應來分離、回收污水中的污染物質，常用的有化學沉淀法、混凝法、中和法、氧化還原或電解法等。
物理化學處理法，利用物理化學作用去除廢水中的污染物質，主要有吸附法、離子交換法、膜分離法、萃取法等。
生物處理法，通過微生物的代謝作用，使廢水中呈溶液、膠體以及微細懸浮狀態的有機性污染物質轉化為穩定、無害的物質，可分為好氧生物處理法和厭氧生物處理法。
對于上述方法均能較好的處理各種工業廢水，但由于工藝原理的緣故，均有占地面積大、工藝復雜、易產生二次污染物、整套處理工藝管理人員眾多，并且處理后的中水中還含有一定數量的還原性物質質，在中水中水的化學耗氧量不能達到很好的滿足環保排放標準的要求。
發明內容
有鑒于此，本發明的主要目的在于提供一種正負極性靜電吸附法工業廢水處理設備及方法，通過本技術方案，可以有效的消除廢水中的還原性物質，而產生化學耗氧量的原生物為還原性物質，當水中沒有或很少量的含有還原性物質時，可以有效的解決中水中化學耗氧量的超標問題，使中水完全符合化學含氧量的排放指標，減少水處理設備的占地面積，大大降低廢水處理成本。
為了達到上述目的，本發明的技術方案是這樣實現的：一種正負極性靜電吸附法工業廢水處理方法，利用分子之間的范德華力的靜電吸附力，將污水中的還原性物質，按照分子的原子結構所賦予的電子基團極性表象，在水處理設備的吸附端或過濾端上設置相對應的靜電正電子極性或靜電負電子極性。
水處理設備中的吸附端或過濾端中的吸附物或過濾物分別按照靜電正電子極性和靜電負電子極性設置。
水處理設備中的吸附端或過濾端為多級，在多級的吸附端或過濾端中的吸附物或過濾物上可以分別帶有靜電正電子極性和靜電負電子極性。
具有多級吸附端或過濾端中的吸附物或過濾物分別設置在單一獨立的容器或設施中。

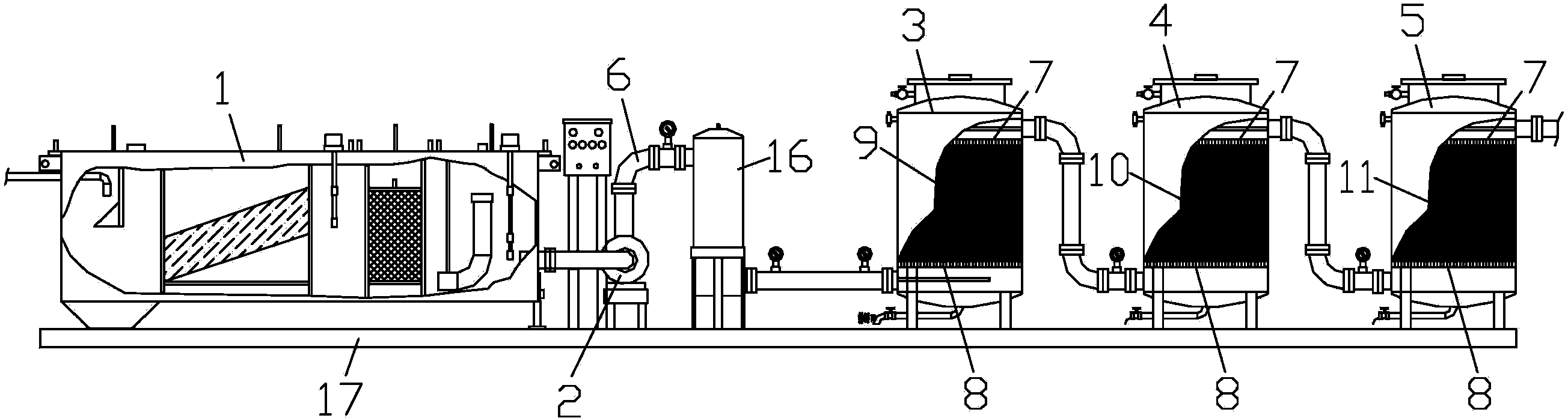

本發明的正負極性靜電吸附法工業廢水處理設備，包括有油水分離池，包括有輸送泵，負電極性過濾罐、正電極性過濾罐和活性碳過濾罐，所述輸送泵的進水端與油水分離池相連，輸送泵輸出端經連接管與負電極性過濾罐、正電極性過濾罐和活性碳過濾罐相串連，所述負電極性過濾罐、正電極性過濾罐和活性碳過濾罐內下部和上部分別設置有上介質床和下介質床，在負電極性過濾罐、正電極性過濾罐和活性碳過濾罐內的上介質床和下介質床之間分別填充有負電子靜電場過濾物和正電子靜電場過濾物，在活性碳過濾罐內的上介質床和下介質床之間設置活性碳過濾物。。
所述上介質床和下介質床分別由介質孔板、篩網和篩網固定器構成，所述篩網設置在介質孔板上，篩網固定器為圓環狀設置在篩網上，并經固定螺釘將介質孔板、篩網和篩網固定器固定為一體，所述篩網固定器和篩網直接與負電子靜電場過濾物、正電子靜電場過濾物或活性碳過濾物相接觸。
所述介質孔板上設置有均勻分布的透孔，所述透孔的直徑為Ф8-Ф12mm,rn 所述透孔與透孔之間的間距為12-15mm，所述篩網為30-50目金屬紗網制成。
在輸送泵輸出端與負電極性過濾罐的連接管上串接有懸浮顆粒過濾器。
本發明的正負極性靜電吸附法工業廢水處理設備及方法，在工作時，在經過油水分離和懸浮顆粒過濾器處理后，在經過過濾罐中的過濾物的物理過濾的同時，通過過濾物中正負極性靜電吸附法工業廢水處理，利用分子和原子之間的范德華力的靜電吸附力，將污水中的還原性物質質，按照分子和原子結構所賦予的電子基團極性表象進行吸附。
采用上述技術方案后的有益效果是：一種正負極性靜電吸附法工業廢水處理設備及方法，通過本技術方案，可以有效的消除廢水中的還原性物質，而產生化學耗氧量的原生物為還原性物質，當水中沒有或很少量的含有還原性物質時，可以有效的解決中水中化學耗氧量的超標問題，使中水完全符合化學含氧量的排放指標，減少水處理設備的占地面積，大大降低廢水處理成本。
