申請日2010.06.04

　　公開(公告)日2011.12.07

　　IPC分類號B01D45/02; B01D21/24

　　摘要

　　一種旁流水處理設備緩流腔體，主要包含有：流體緩流入口管道，流體處理設備腔體，流體出口管道，排氣閥，其特征在于：在流體處理設備腔體待處理腔室上安裝了流體緩流入口管道。本發明由于在流體處理設備腔體待處理腔室上安裝了流體緩流入口管道，從而使進入待處理腔室時流體流速減緩，減少了流體進入待處理腔室內對沉淀和即將沉淀的各種黏泥，菌、藻類等分子團的攪動，對控制待處理腔室內流體的濁度有非常大的幫助，為流體處理設備待處理腔室創造了一個合理的工作環境。

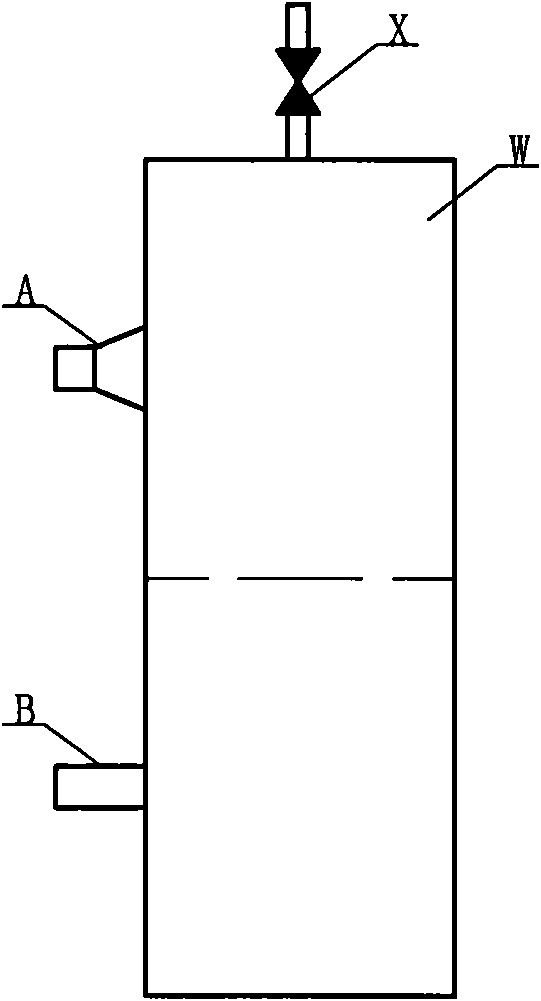

　　摘要附圖



　　權利要求書

　　1.一種旁流水處理設備緩流腔體，主要包含有：流體緩流入口管道，流 體處理設備腔體，流體出口管道，排氣閥，其特征在于：在流體處理設備腔 體待處理腔室上安裝了流體緩流入口管道。

　　2.根據權利要求1所述一種旁流水處理設備緩流腔體，其特征在于：流 體緩流入口管道兩端的橫切面積大小不等，與流體處理設備待處理腔室相連 接的一端橫切面積要大于另一端的橫切面積，根據流體的特點，流體在通過 較大切面時，流速將減低。

　　3.根據權利要求1所述的一種旁流水處理設備緩流腔體其特征在于：旁 流水處理設備緩流腔體可廣泛使用在工業循環水、民用循環水、冶金、中央 空調、化工、環境工程、制藥、電力、輕紡等流體處理設備上。

　　4.根據權利要求1所述的一種旁流水處理設備緩流腔體其特征在于：處 理的流體可包括液體和氣體。

　　5.根據權利要求1所述的一種旁流水處理設備緩流腔體其特征在于：當 緩流腔體處理的流體為氣體時，應將排氣閥改為排水閥，并安裝在緩流腔體 最低位置。

　　說明書

　　一種旁流水處理設備緩流腔體

　　技術領域

　　本發明涉及一種流體處理設備腔體，特指一種旁流水處理設備緩流腔體， 可廣泛用于工業循環水、民用循環水、制藥、化工、食品加工、環境工程、 冶金、中央空調、電力等領域的流體處理設備上。

　　背景技術

　　在現代化工業循環水系統中，所有旁流水處理設備腔體待處理腔室的流 體入口管道都沒有考慮緩流問題，從而使在待處理腔室內的各種黏泥、菌、 藻類等大分子團自然沉淀效果不好，影響了水處理設備的凈化效果，采用緩 流腔體后，可大大改變這種情況，從而提高水處理設備的凈化效果。

　　發明內容

　　發明的目的

　　本發明的目的是提供一種旁流水處理設備緩流腔體，該腔體主要是因流 體處理設備腔體的待處理腔室上安裝了流體緩流入口管道、從而使流體在進 入待處理腔室時流速減緩，為各種黏泥、菌類、藻類提供一個更為理想的自 然沉淀環境，從而為提高流體處理設備凈化效果創造了條件。

　　技術方案

　　根據本發明結構圖1做成一臺旁流式雙泵運行負壓水處理設備緩流腔體 產生結構圖2，如結構圖2所示：流體緩流入口管道A安裝在流體處理設備腔 體W待處理腔室上，流體出口管道B安裝在流體處理設備腔體W已處理腔室 上;在流體處理設備腔體W已處理腔室上開口接反沖管道D，在流體處理設備 腔體W已處理腔室上開口接反沖入口管道C;在流體處理設備腔體W最高位置 安裝排氣閥X，產生一臺雙泵運行負壓水處理設備緩流腔體結構，如結構圖2。

　　(在結構圖2中，流體出口管道B與反沖入口管道C都在流體處理設備 腔體W已處理腔室上，管道B與管道C可在流體處理設備腔體W已處理腔室 上共同擁有一個開口，其產生的變化結構與結構圖2在工作原理上完全一致， 以下只按結構圖2進行說明，其它變化不再描述。)

　　如圖3所示一臺旁流式雙泵運行負壓緩流流體處理設備由五大部份組成：

　　1.在流體處理設備腔體W待處理腔室上安裝：

　　流體運行入口部份=流體緩流入口管道A+流體入口控制閥A1+流體入口管 道A2(緩流入口管道A橫切面積大的一端與待處理腔室相連接)

　　2.在流體處理設備腔體W已處理腔室上安裝：

　　流體運行出口部份=流體出口管道B+流體出口控制閥B1+流體出口管道B2+ 運行泵B3+流體出口管道B4

　　3.在流體處理設備腔體W已處理腔室上安裝：

　　反沖流體入口部份=反沖入口管道C+反沖入口控制閥C1+反沖入口管道C2+ 反沖泵C3+反沖入口管道C4

　　4.在流體處理設備腔體W待處理腔室上安裝：

　　反沖流體出口部份=反沖出口管道D+反沖出口控制閥D1+排污管道D2

　　5.在流體處理設備腔體W本體上安裝：

　　流體處理設備腔體W=流體處理設備腔體W待處理腔室+流體處理設備W腔 體已處理腔室+排氣閥X

　　一臺旁流式雙泵運行負壓緩流水處理設備組裝完畢，本發明一種旁流水 處理設備緩流腔體在食品加工、環境工程、冶金、化工、中央空調、工業循 環水、民用循環水、電力、輕工等流體凈化設備上均可廣泛使用，并制造成 各種單泵，雙泵;正壓運行，負壓運行;旁流、直流等多種形式的流體處理 設備。

　　本發明在流體處理設備腔體上有一大創新：

　　1.流體緩流入口管道安裝在流體處理設備腔體待處理腔室上，從而使進 入待處理腔室的流體流速減緩，改變了待處理腔室各種懸浮物自然沉淀的環 境，降低了待處理腔室內流體的渾濁度，使流體的凈化效果更好，延長反沖 洗的間隔時間，節約了用水。
