申請日2010.06.04

　　公開(公告)日2011.03.23

　　IPC分類號A01K63/04

　　摘要

　　本實用新型公開了一種水槽用外部水處理裝置，包括水槽和水處理裝置(13)，水處理裝置(13)是由塑料材料制成的密封體，在水處理裝置(13)內部的底部，有一個水收納室(14)，內設有加熱金屬板(38)，水處理裝置(13)底部還設有電磁感應線圈(40)，電磁感應線圈(40)產生交流磁場，在加熱金屬板(38)上就會流動渦動電流，產生焦耳熱，對水進行加熱，簡化了過濾和加熱結構，降低生產成本，提高產品質量。

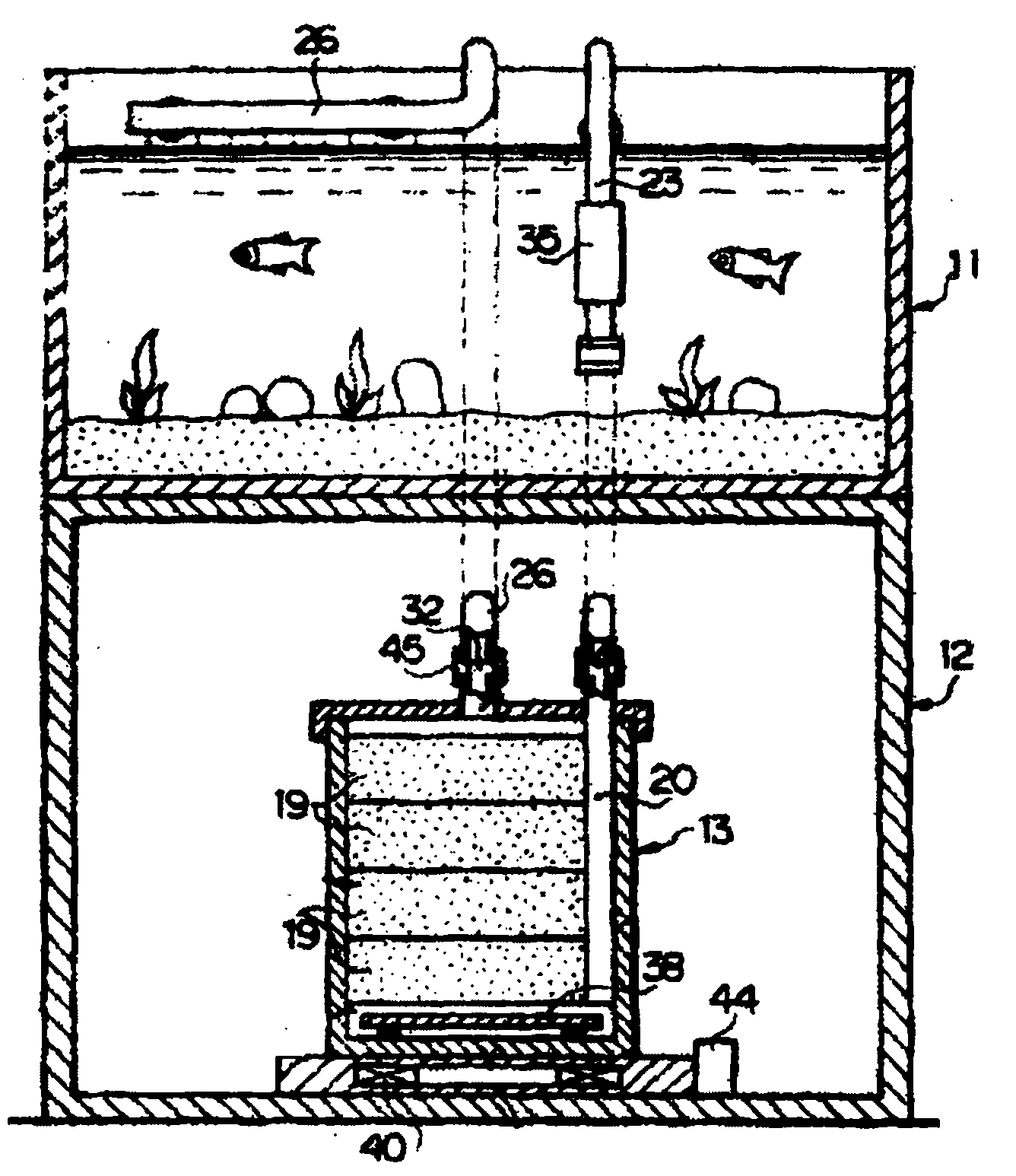

　　摘要附圖



　　權利要求書

　　1.水槽用外部水處理裝置，包括水槽(11)和放置臺(12)，水槽(11)放在放置臺(12)的上面，水槽(11)內有回流管(26)和吸入管(23)，吸入管(23)設有水泵(35)，放置臺(12)內有水處理裝置(13)，與上述回流管(26)和吸入管(23)連接，以上系統通過水流循環對槽內的水進行過濾，其特征是：

　　水處理裝置(13)是由塑料材料制成的密封體，在水處理裝置(13)內部的底部，有一個水收納室(14)，內設有加熱金屬板(38)，水處理裝置(13)底部還設有電磁感應線圈(40)，電磁感應線圈(40)產生交流磁場，在加熱金屬板(38)上就會流動渦動電流，產生焦耳熱，對水進行加熱;

　　水處理裝置(13)的流入管(20)連通到水收納室(14)，出水口(32)設在處理裝置(13)的頂端，處理裝置(13)內填充有過濾材料(19)，水流先進入水收納室(14)，通過加熱金屬板(38)加熱，由下至上進行過濾，最后進入水槽(11)內。

　　2.根據權利要求1所述的水處理裝置，其特征是：水處理裝置(13)出水口(32)處設有溫度傳感器(45)，電磁感應線圈(40)設有控制器(44)，傳感器(45)連接到控制器(44)，對水溫進行控制。

　　3.根據權利要求1所述的水處理裝置，其特征是：加熱金屬板(38)下墊有隔熱片，防止金屬板融化底壁。

　　說明書

　　水槽用外部水處理裝置

　　技術領域

　　本實用新型涉及水過濾裝置，具體涉及一種可以進行水過濾和加熱功能一體的水處理裝置。

　　背景技術

　　很多人喜愛飼養金魚，需用到魚缸和水過濾器，遇到飼養對水溫有要求的魚類和其他水養生物時，需要對水溫進行控制，傳統這類過濾裝置其過濾其和水加熱器都是分開設計，內部裝有過濾材料的過濾裝置，接有過濾裝置的導管，與過加熱棒組成的。

　　工作原理是：一方面把水槽里的水供應到過濾裝置進行過濾，另一方面通過加熱棒把過濾后的水進行加熱、控溫，然后再?gòu)募訜嵫b置返回水槽。

　　但是，傳統的水槽用外部水處理裝置，其過濾器裝置和加熱裝置，是被分開設置的，因而是要通過介入導管將其連接，所以在其構造變復雜的同時，也帶來了制造成本高的問題。并且，上述加熱裝置的加熱棒，由鐵鉻線等電熱絲及絕緣砂封裝入到棒狀的陶瓷管中所構成，所以價格高，同時，也會因撞擊容易損壞。

　　實用新型內容

　　本實用新型要解決的技術問題在于提供一種簡化了的水處理裝置，將過濾其與加熱器融合為一體，實現水過濾和加熱。

　　為解決上述技術問題，本實用新型通過以下技術方案來實現：水槽用外部水處理裝置，包括水槽和放置臺，水槽放在放置臺的上面，水槽內有回流管和吸入管，吸入管設有水泵，放置臺內有水處理裝置，與上述回流管和吸入管連接，以上系統通過水流循環對槽內的水進行過濾，

　　水處理裝置是由塑料材料制成的密封體，在水處理裝置內部的底部，有一個水收納室，內設有加熱金屬板，水處理裝置底部還設有電磁感應線圈，電磁感應線圈產生交流磁場，在加熱金屬板上就會流動渦(動)電流，產生焦耳熱，對水進行加熱;

　　水處理裝置的流入管連通到水收納室，出水口設在處理裝置的頂端，處理裝置內填充有過濾材料，水流先進入水收納室，通過加熱金屬板加熱，由下至上進行過濾，最后進入水槽內。

　　水處理裝置出水口處設有溫度傳感器，電磁感應線圈設有控制器，傳感器連接到控制器，對水溫進行控制。

　　加熱金屬板下墊有隔熱片，防止金屬板融化底壁。

　　本實用新型與傳統水處理裝置一改過去傳統式電阻加熱，并與過濾器分開獨立設計復雜制造工藝，采用電磁感應線圈與加熱金屬板組合的方式對水進行加熱，只需在過濾器的底部設置一塊金屬板，再在過濾器的外面、靠近金屬板底部設置電磁感應線圈，電磁感應線圈產生的交流磁場，使金屬板產生脈沖式渦動電流，使金屬板產生熱能，對水進行加熱。該睡處理裝置結構簡單，制造生產成本低，不易損壞。
