申請日2010.06.04

　　公開(公告)日2010.10.20

　　IPC分類號C02F11/12

　　摘要

　　本發明提供了一種工業污泥破碎設備，包括原料區(1)、與所述的原料區(1)相連接的至少兩個烘干機、與所述的烘干機相連接的除塵裝置(6)、與所述的除塵裝置(6)相連接的煙氣處理設備(7)，且每相鄰兩個烘干機之間還設置有破碎裝置(3)。本發明設計合理，能將在烘干機中產生的一些粘壁成團的物料進行破碎，從而增加物料的烘干面積，使得物料能得到有效的烘干。

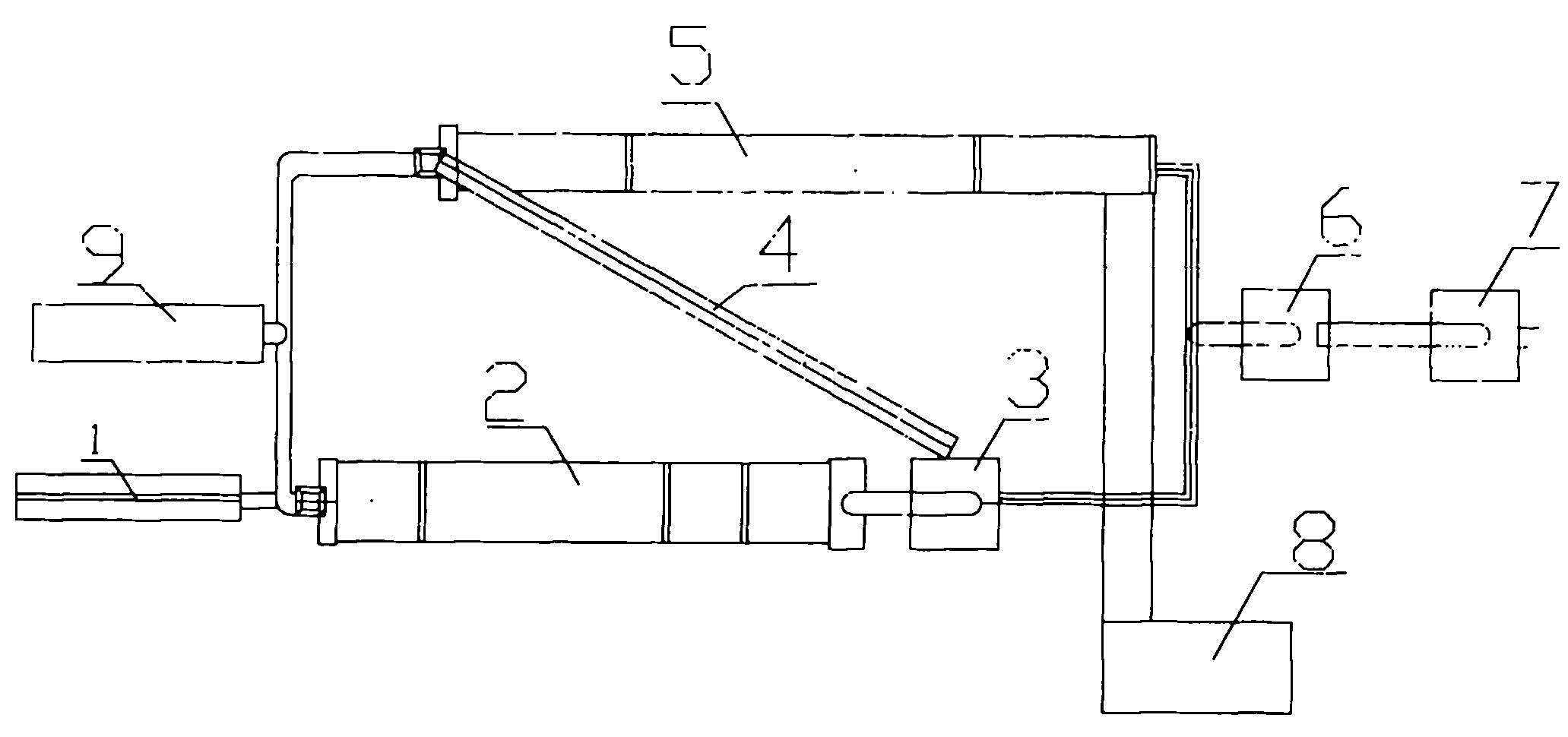

　　摘要附圖



　　權利要求書

　　1.一種工業污泥破碎設備，包括原料區(1)、與所述的原料區(1)相連接的至少兩個烘干機、與所述的烘干機相連接的除塵裝置(6)、與所述的除塵裝置(6)相連接的煙氣處理設備(7)，其特征在于：每相鄰兩個烘干機間還設置有破碎裝置(3)。

　　2.根據權利要求1所述的一種工業污泥破碎設備，其特征在于：所述的破碎裝置(3)為破碎機。

　　3.根據權利要求1所述的一種工業污泥破碎設備，其特征在于：所述的烘干機的數量為2個，包括第一烘干機(2)和第二烘干機(5)。

　　4.根據權利要求1所述的一種工業污泥破碎設備，其特征在于：所述的烘干機還連接有用于提供熱風的熱風爐(9)。

　　5.根據權利要求4所述的一種工業污泥破碎設備，其特征在于：所述的熱風爐(9)包括水平鏈條式爐排。

　　6.根據權利要求1至5中任一項所述的一種工業污泥破碎設備，其特征在于：所述的除塵裝置(6)為復數個慣性除塵單元。

　　說明書

　　一種工業污泥破碎設備

　　技術領域

　　本發明涉及一種工業污破碎設備。

　　背景技術

　　近幾年來，國家從政策和財力積極支持建立了一大批城市污水處理設施，以保護水環境，防止水污染，促進國名經濟和生態環境的可持續發展，城市污水污染問題已逐步得到緩解，然而城市污水工業處理和處置，卻是國內一直沒有得到很好解決的難題。

　　污水處理過程中產生的剩余污泥具有含水量高，易腐爛，有惡臭，含有大量寄生蟲卵和病纖微生物的的特點。過去只作為固體廢棄物稍作處理便棄置，大量未經處理的污泥沒有正常出入，至今許多城市仍然采用露天堆放或填埋的方法，導致城市周圍垃圾成山，蚊蠅孽生，污染環境和地下水源的不良后果，污水污泥如不加以妥善處理，任意排放或者污染處理處置不當直接施入農田都會引起嚴重的二次污染，因而污泥的處理處置是城市污染治理必須亟待解決的問題。

　　許多工業生產方面都會對物料進行烘干處理，對于不容易烘干的物料，許多企業都會采取加大烘干機內的溫度，或是增加烘干機的數量，以確保對物料能進行有效的烘干，但是效果不是太理想，許多物料在烘干機中會產生粘壁成團現象，即使溫度再高，烘干機數量再多，都無法完全的烘干物料。

　　發明內容

　　為解決上述技術問題，本發明提供了一種能有效地破碎物料的工業污泥破碎設備。

　　為實現上述目的，本發明提供了一種工業污泥破碎裝置，包括原料區、與所述的原料區相連接的至少兩個烘干機、與所述的烘干機相連接的除塵裝置、與所述的除塵裝置相連接的煙氣處理設備，且所述的每相鄰兩個烘干機間還設置有破碎裝置。

　　更優的是，所述的破碎裝置為破碎機。

　　更優的是，所述的烘干機的數量為2個，包括第一烘干機和第二烘干機。

　　更優的是，所述的烘干機還連接有用于提供熱風的熱風爐。

　　更優的是，所述的熱風爐包括水平鏈條式爐排。

　　更優的是，所述的除塵裝置為復數個慣性除塵單元。

　　本發明一種工業污泥破碎設備的優點是：采用此工業污泥破碎設備，能將在干機中產生的部分粘壁成團的物料進行破碎，增大需要烘干物料的表面積，使得物料能在下一個烘干機中得到有效的烘干。
