申請日2010.06.04
公開(公告)日2010.10.06
IPC分類號C02F11/12
摘要
本發明提供了一種工業污泥處理設備，包括原料區(1)、熱風爐(14)、所述的熱風爐(14)和原料區(1)相連接的至少一個烘干機、與所述的烘干機相連接的除塵設備、與所述的除塵設備相連接的煙氣處理設備，所述的烘干機內還設置有原料破碎裝置，所述的第二烘干機(5)還連接有成品區(15)。本發明的工業污泥處理設備的優點是：本發明設計合理，能將原有的技術加以改進，設計出了一套連貫的污泥穩定化，無害化，減量化，資源化的完整設備。

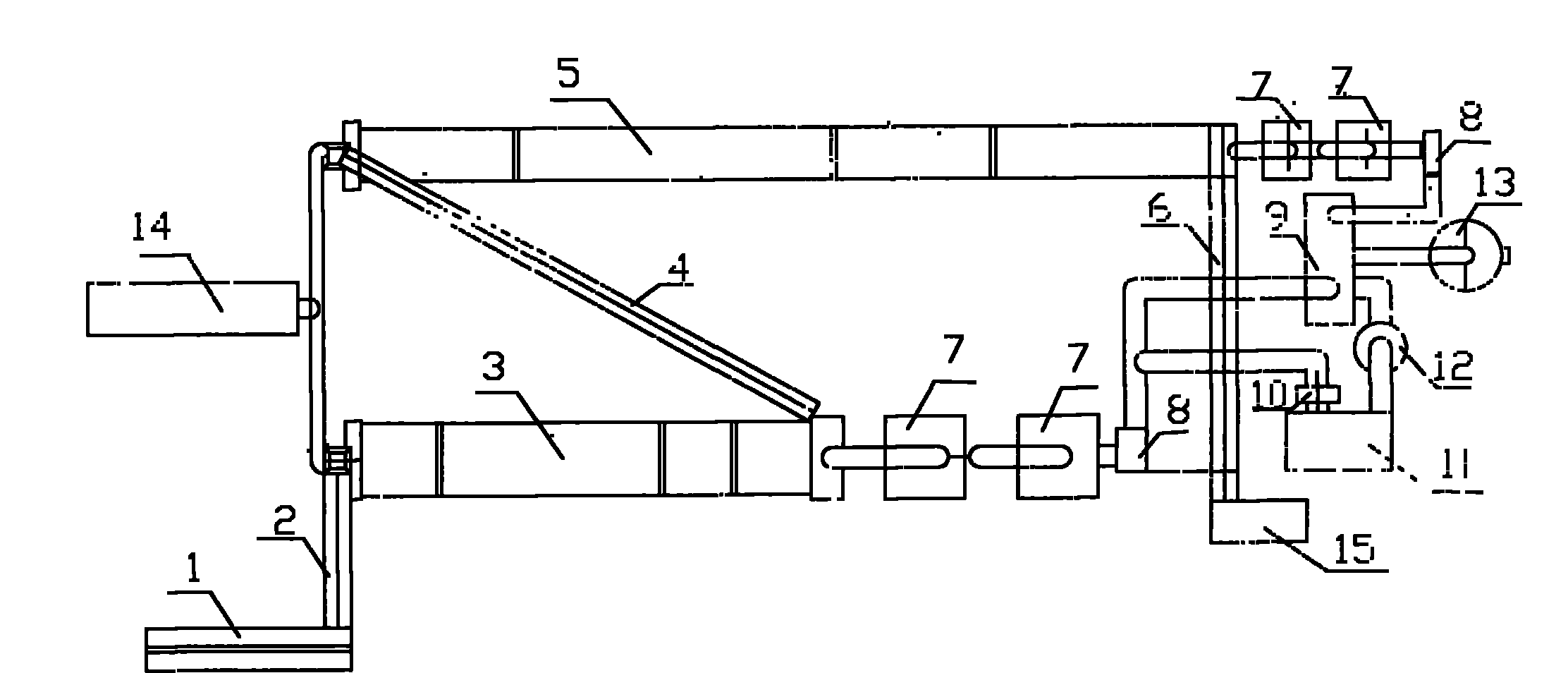

摘要附圖
權利要求書
1.一種工業污泥處理設備，其特征在于：包括原料區(1)、熱風爐(14)、所述的熱風爐(14)和原料區(1)相連接的至少一個烘干機、與所述的烘干機相連接的除塵設備、與所述的除塵設備相連接的煙氣處理設備，所述的烘干機(5)內還設置有原料破碎裝置，所述的第二烘干機(5)還連接有成品區(15)。
2.根據權利要求1所述的一種工業污泥處理設備，其特征在于：所述的煙氣處理設備包括與除塵設備相連接的風機(8)、與所述的風機(8)相連接的水箱(9)、與所述水箱(9)相連接的空氣除硫排放單元。
3.根據權利要求1所述的一種工業污泥處理設備，其特征在于：所述的原料破碎裝置包括用于破碎污泥的破碎單元、用于清除粘壁污泥的清掃單元。
4.根據權利要求3所述的一種工業污泥處理設備，其特征在于：所述的烘干機的直徑為1.8m至20m。
5.根據權利要求4所述的一種工業污泥處理設備，其特征在于：所述的烘干機的數量為兩個，包括第一烘干機(3)和第二烘干機(5)。
6.根據權利要求5所述的一種工業污泥處理設備，其特征在于：還設置有用于傳送物料的皮帶輸送機(2)、皮帶輸送機(4)和皮帶輸送機(6)，所述的皮帶輸送機(2)分別與所述的原料區(1)和第一烘干機(3)相連接，所述的皮帶輸送機(4)分別與所述的第一烘干機(3)和第二烘干機(5)相連接，所述的皮帶輸送機(6)分別與所述的第二烘干機(5)和成品區(15)相連接，所述的皮帶輸送機(2)的長度為11m，所述的皮帶輸送機(4)的長度為16m，所述的皮帶輸送機(6)的長度為12m。
7.根據權利要求1至6中任一項所述的一種工業污泥處理設備，其特征在于：所述的熱風爐(14)包括水平鏈條式爐排。
8.根據權利要求7所述的一種工業污泥處理設備，其特征在于：所述的除塵設備為復數個慣性除塵單元(7)。
9.根據權利要求8所述的一種工業污泥處理設備，其特征在于：所述的慣性除塵單元(7)的數量為4個。
10.根據權利要求9所述的一種工業污泥處理設備，其特征在于：所述的慣性除塵單元(7)內還設置有復數個擋板。
說明書
一種工業污泥處理設備
技術領域
本發明涉及一種工業污泥處理設備。
背景技術
近幾年來，國家從政策和財力積極支持建立了一大批城市污水處理設施，以保護水環境，防止水污染，促進國名經濟和生態環境的可持續發展，城市污水污染問題已逐步得到緩解，然而城市污水工業處理和處置，卻是國內一直沒有得到很好解決的難題。
污水處理過程中產生的剩余污泥具有含水量高，易腐爛，有惡臭，含有大量寄生蟲卵和病纖微生物的的特點。過去只作為固體廢棄物稍作處理便棄置，大量未經處理的污泥沒有正常出入，至今許多城市仍然采用露天堆放或填埋的方法，導致城市周圍垃圾成山，蚊蠅孽生，污染環境和地下水源的不良后果，污水污泥如不加以妥善處理，任意排放或者污染處理處置不當直接施入農田都會引起嚴重的二次污染，因而污泥的處理處置是城市污染治理必須亟待解決的問題。
其實城市污水污泥是一種有效的資源，如何是污水處理的污泥穩定化，無害化，減量化，資源化，變廢為寶，進化環境，已成為世界行的亟待解決的問題。
如今，許多生產企業都可以看到一些污泥處理設備的簡單的零碎部件，用于解決污泥污染，但是還未存在一套真正完整的工業污泥處理設備。
發明內容
為解決上述技術問題，本發明提供了一種設計合理且完整的工業污泥處理設備。
為實現上述目的，本發明提供了一種工業污泥處理設備，包括原料區、熱風爐、所述的熱風爐和原料區相連接的至少一個烘干機、與所述的烘干機相連接的除塵設備、與所述的除塵設備相連接的煙氣處理設備，所述的烘干機內還設置有原料破碎裝置，所述的烘干機還連接有成品區。
更優的是，所述的熱風爐采用水平鏈條爐排形式，設置高溫燃燒室，使焦炭中的燃?xì)夂投趸汲浞秩紵�，提高了燃燒效率，降低了燃料的消耗，控制了粉塵含量，能夠減少磨損。
更優的是，所述的烘干機的數量為兩個，包括第一烘干機和第二烘干機。
更優的是，所述的原料破碎裝置包括用于破碎污泥的破碎單元、用于清除粘壁污泥的清除單元，在烘干過程中能將污泥自動清掃，自動破碎，增加污泥烘干的表面積，使烘干效率大大提高。
更優的是，所述的煙氣處理設備包括與除塵設備相連接的風機、與所述的風機相連接、用于降溫的水箱、與所述水箱相連接的空氣除硫排放單元。
更優的是，所述的除塵設備為復數個慣性除塵單元。
更優的是，所述的慣性除塵單元采用特殊擋板工藝，使粉塵通過時產生阻力，利用自身重力沉降下來，有效的達到了粉塵和水蒸氣的分離，達到初步除塵的效果。
本發明一種工業污泥處理設備的優點是：設計完整、機械化程度高，能更有效地達到污泥穩定化，無害化，減量化，資源化。
