發布時間：2018-5-31 11:54:28  中國污水處理工程網

　　申請日2013.10.28

　　公開(公告)日2016.08.24

　　IPC分類號G06F19/00

　　摘要

　　一種絲狀菌污泥膨脹指數SVI特征模型的構建方法是先進制造技術領域的重要分支，也是水處理領域的重要組成部分。針對引發絲狀菌污泥膨脹的因素眾多、機理模型難以建立的問題，該模型基于絲狀菌污泥膨脹致因因素分析，提取了絲狀菌生長的動力學特性，運用數據統計方法校正模型參數;通過相關過程變量和絲狀菌污泥膨脹機理實現了SVI預測，解決了污泥膨脹模型難建立的問題，提高了模型在污水處理過程中對環境差異的適應能力，保障污水處理過程異常工況的監控。實驗結果表明該模型能夠快速有效的預測污泥膨脹指數SVI值，預測精度較高，對環境差異具有很好的適應能力，保障了污水處理過程異常工況的監控和高效穩定運行。

　　權利要求書

　　1.一種絲狀菌污泥膨脹指數SVI特征模型的構建方法，其特征在于，包括以下步驟：

　　(1)確立特征模型輸出變量：以活性污泥法污水處理工藝二沉池中污泥體積指數SVI作為模型輸出;

　　(2)選取特征模型輸入變量：選取與SVI相關的過程變量為輸入變量，模型輸入變量包括：污泥負荷F/M，單位：kg/(kg·d);溶解氧DO，單位：mg/L;污泥濃度MLSS，單位：g/L;總氮TN，單位：mg/L;總磷TP，單位：mg/L;溫度T，單位：℃;酸堿度pH;

　　(3)建立各輸入變量與輸出變量關系式：

　�、貴/M與SVI關系式

　　式(1)中a01，a11，a21，a31，a41為F/M與SVI關系的非線性回歸系數;xF/M為污泥負荷輸入量;yF/M-SVI為F/M對應的SVI輸出量;

　　②DO與SVI關系式

　　式(2)中a02，a12，a22，a32，a42為DO與SVI關系的非線性回歸系數;xDO為溶解氧輸入量;yDO-SVI為DO對應的SVI輸出量;

　�、跰LSS與SVI關系式

　　式(3)中a03，a13，a23，a33，a43為MLSS與SVI關系的非線性回歸系數;xMLSS為污泥濃度輸入量;yMLSS-SVI為MLSS對應的SVI輸出量;

　�、躎N與SVI關系式

　　式(4)中a04，a14，a24，a34，a44為TN與SVID的非線性回歸系數;xTN為總氮輸入量;yTN-SVI為TN對應的SVI輸出量;

　�、軹P與SVI關系式

　　式(5)中a05，a15，a25，a35，a45為TP與SVI關系的非線性回歸系 數;xTP為總磷輸入量;yTP-SVI為TP對應的SVI輸出量;

　�、轙與SVI關系式

　　式(6)中a06，a16，a26，a36，a46為T與SVI關系的非線性回歸系數;xT為溫度輸入量;yT-SVI為T對應的SVI輸出量;

　�、遬H與SVI關系式

　　式(7)中a07，a17，a27，a37，a47為pH與SVI關系的非線性回歸系數;xpH為酸堿度輸入量;ypH-SVI為pH對應的SVI輸出量;

　　(4)建立SVI與yF/M-SVI，yDO-SVI，yMLSS-SVI，yTN-SVI，yTP-SVI，yT-SVI和ypH-SVI之間的總關系式;

　　YSVI=b0+b1yF/M-SVI+b2yDO-SVI+b3yMLSS-SVI+b4yTN-SVI+b5yTP-SVI+b6yT-SVI+b7ypH-SVI (8)

　　其中，b0，b1，b2，b3，b4，b5，b6，b7表示SVI與yF/M-SVI，yDO-SVI，yMLSS-SVI，yTN-SVI，yTP-SVI，yT-SVI和ypH-SVI之間的線性回歸系數;YSVI為輸出SVI值;

　　(5)建立SVI特征模型，將式(1)～(7)代入(8)式，得SVI特征模型

　　其中c00，c11，…，c23，c24，…，c46，c47為特征模型參數;

　　(6)利用訓練數據實現特征模型參數c00，c11，…，c23，c24，…，c46，c47的調整;

　�、儆柧殧�(shù)據樣本;

　　訓練數據共包含n組污泥負荷樣本數據x11，x21，…，xn1;n組溶解氧樣本數據x12，x22，…，xn2;n組污泥濃度樣本數據x13，x23，…，xn3;n組總氮樣本數據x14，x24，…，xn4;n組總磷樣本數據x15，x25，…，xn5;n組溫度樣本數據x16，x26，…，xn6;n組酸堿度樣本數據x17， x27，…，xn7;n組SVI樣本數據y1，y2，…，yn;

　�、诜蔷�性回歸系數求解;

　　以污泥負荷F/M與SVI關系的非線性回歸系數計算為例，記(1)式污泥負荷F/M與SVI關系的非線性回歸系數為A=[a01 a11 a21 a31 a41]T，運用最大似然估計法估計回歸系數，即其中為估計系數;X為污泥負荷F/M的輸入樣本矩陣前件，X′1為污泥負荷F/M的輸入樣本矩陣后件，Y為F/M對應的SVI輸出樣本矩陣，為系數估計矩陣前件，為系數估計矩陣后件，M為前項權重矩陣，N為后項權重矩陣，具體為

　　其中x11，x21，…，xn1為n組污泥負荷F/M的輸入樣本;矩陣由式

　　計算，式中為系數后件過渡矩陣，Δ為誤差矩陣，Δ′為誤差對數矩陣，求得系數估計矩陣

　　利用其他6個變量的樣本數據根據以上計算方式解得非線性回歸系數a02，a12，a22，a32，a42;a03，a13，a23，a33，a43;a04，a14，a24，a34，a44;a05，a15，a25，a35，a45;a06，a16，a26，a36，a46;a07，a17，a27，a37，a47;

　�、鄯蔷�性回歸估計輸出;

　　記(1)式輸出估計矩陣其中為n組污泥負荷估計輸出;

　　利用其他6個變量的樣本數據根據式(12)解得估計輸出

　�、芫�性回歸系數求解;

　　運用最大似然估計法估計線性回歸系數b0，b1，b2，b3，b4，b5，b6，b7，記B=[b0 b1 b2 b3 b4b5 b6 b7]T;為整合輸出估計矩陣;求解線性回歸系數矩陣B為

　�、菽Ｐ蛥�數調整求解;

　　運用非線性回歸系數和線性回歸系數調整模型參數，

　　cij=aijbj，其中i=1,2,3;j=1,2,3,...,7 (15)

　�、轘VI特征模型的參數調整及模型輸出;

　　將計算后的c00和cij代入公式(9)中，利用7個輸入變量樣本數據計算模型輸出

　�、逽VI特征模型的調整過程誤差計算;

　　利用特征模型輸出與實際測量SVI樣本數據Y比較，計算模型調整過程誤差E;

　　(7)模型驗證;將測試樣本數據作為調整好的特征模型輸入，特征模型的輸出即為出水SVI的預測結果并與該組樣本的實測SVI值Ym比較，計算模型預測誤差Em

　　說明書

　　一種絲狀菌污泥膨脹指數SVI特征模型的構建方法

　　技術領域

　　本發明運用數據回歸分析設計了基于絲狀菌動力學的絲狀菌污泥膨脹指數SVI特征模型。污泥體積指數SVI是反映污泥沉降壓縮性能，判斷污水處理異常工況中污泥膨脹現象的重要指標，預測該指標對實現污泥膨脹預防和抑制具有重要意義。絲狀菌污泥膨脹致因因素較多，形成機理復雜，絲狀菌污泥膨脹SVI特征模型的研究是以實現污水處理過程的正常穩定運行為目標，是先進制造技術領域的重要分支，也是水處理領域的重要組成部分。

　　背景技術

　　隨著污水處理行業在全國范圍內的興起，保證污水處理過程正常穩定運行和提高污水處理效率已成為污水處理廠面臨的主要難題。我國幾乎所有的城市污水處理廠和部分工業污水處理廠每年都存在著不同程度的污泥膨脹，污泥膨脹不僅使污泥流失，出水水質超標，甚至導致整個污水處理系統崩潰，危害整個工藝系統的運行。本發明以識別和預測污泥膨脹為目標，為預防和抑制污泥膨脹提供了模型基礎，具有廣泛的應用前景。

　　污泥體積指數SVI是目前污水處理反映污泥膨脹現象發生的重要指標之一，當SVI值大于150mL/g表示污泥膨脹發生。絲狀菌污泥膨脹是污泥膨脹的主要類型，引發絲狀菌污泥膨脹因素有：污泥負荷F/M、溶解氧DO、底物濃度S、底物梯度、污泥停留時間SRT、化學需氧量COD、總氮TN、總磷TP、溫度T、酸堿度pH和腐化廢水等。致因因素對絲狀菌污泥膨脹的影響過程主要是絲狀菌代替菌膠團菌成為優勢菌種。由于影響過程復雜，涉及影響因素和過程變量較多，目前仍然沒有完善的機理模型描述絲狀菌動力學生長過程，因此，基于動力學過程建立污泥膨脹的模型是目前研究的重點，而且得到越來越多的關注。

　　針對絲狀菌污泥膨脹的預測，污水處理行業涌現了一批相關技術，一類是基于生化反應的物理測量，另一類是基于數據驅動的軟測量。前者主要依賴于測量工具的精確和穩定性，測量過程易受環境影響，耗費時間多，缺乏標準的校驗模型，此外，該方法的最大缺陷是不能實時在線測量，難以及時制定合適的控制策略。基于數據驅動的軟測量是通過相關的輔助變量數據預測SVI，該方法的預測結果具有較高的精確性，但忽略了活性污泥的生化反應和微生物生長過程，僅僅分析了輸入數據和輸出數據的相關性，結果沒有描述絲狀菌污泥膨脹的形成機理，容易造成相關變量數據丟失，不能適應環境差異。因此，需要尋求新的建模方法，分析過程變量之間的關系，描述絲狀菌生長動力學過程，實現SVI的預測。

　　本發明基于常見絲狀菌污泥膨脹致因因素，設計了基于絲狀菌動力學生長特性的特征機理模型，通過數據分析和統計方法實現模型參數的校正，獲得了污泥體積指數SVI的預測。

　　發明內容

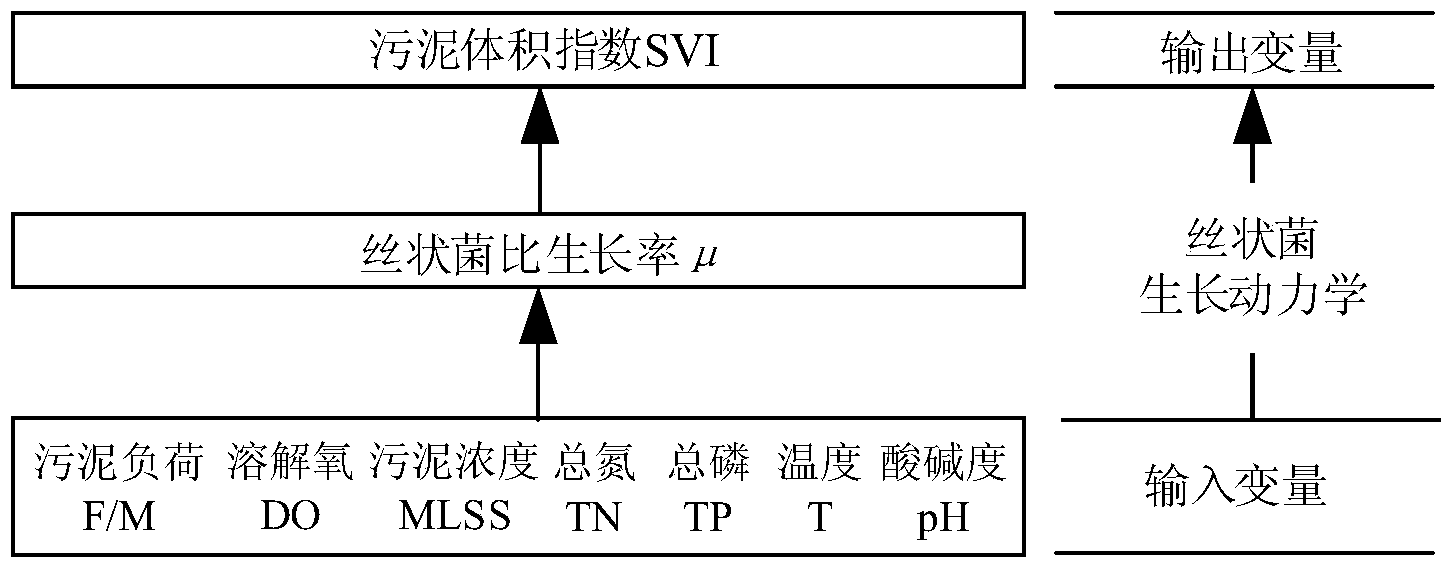

　　本發明設計了一種絲狀菌污泥膨脹SVI特征模型，該模型基于絲狀菌污泥膨脹致因因素分析，提取了絲狀菌生長的動力學特性，運用數據統計方法校正模型參數;通過相關過程變量和絲狀菌污泥膨脹機理實現了SVI預測，解決了污泥膨脹模型難建立的問題，提高了模型在污水處理過程中對環境差異的適應能力，保障污水處理過程異常工況的監控。

　　本發明采用了如下的技術方案及實現步驟

　　1.一種絲狀菌污泥膨脹指數SVI特征模型的構建方法，其特征在于，包括以下步驟：

　　(1)確立特征模型輸出變量：以活性污泥法污水處理工藝二沉池中污泥體積指數SVI作為模型輸出;

　　(2)選取特征模型輸入變量：選取與SVI相關的過程變量為輸入變量模型輸入變量包括：污泥負荷F/M，單位：kg/(kg·d);溶解氧DO，單位：mg/L;污泥濃度MLSS，單位：g/L;總氮TN，單位：mg/L;總磷TP，單位：mg/L;溫度T，單位：℃;酸堿度pH;

　　(3)建立各輸入變量與輸出變量關系式：

　　①F/M與SVI關系式

　　$y_{F/M-\mathrm{SVI}}=a_{01}+a_{11}{x}_{F/M}+a_{21}{x_{F/M}}^2+a_{31}{e}^{a_{41}{x}_{F/M}}---\left(1\right)$

　　式(1)中a01，a11，a21，a31，a41為F/M與SVI關系的非線性回歸系數;xF/M為污泥負荷輸入量;yF/M-SVI為F/M對應的SVI輸出量;

　�、贒O與SVI關系式

　　$y_{\mathrm{DO}-\mathrm{SVI}}=a_{02}+a_{12}{x}_{\mathrm{DO}}+a_{22}{x_{\mathrm{DO}}}^2+a_{32}{e}^{a_{42}{x}_{\mathrm{DO}}}---\left(2\right)$

　　式(2)中a02，a12，a22，a32，a42為DO與SVI關系的非線性回歸系數;xDO為溶解氧輸入量;yDO-SVI為DO對應的SVI輸出量;

　　③MLSS與SVI關系式

　　$y_{\mathrm{MLSS}-\mathrm{SVI}}=a_{03}+a_{13}{x}_{\mathrm{MLSS}}+a_{23}{x_{\mathrm{MLSS}}}^2+a_{33}{e}^{a_{43}{x}_{\mathrm{MLSS}}}---\left(3\right)$

　　式(3)中a03，a13，a23，a33，a43為MLSS與SVI關系的非線性回歸系數;xMLSS為污泥濃度輸入量;yMLSS-SVI為MLSS對應的SVI輸出量;

　　④TN與SVI關系式

　　$y_{\mathrm{TN}-\mathrm{SVI}}=a_{04}+a_{14}{x}_{\mathrm{TN}}+a_{24}{x_{\mathrm{TN}}}^2+a_{34}{e}^{a_{44}{x}_{\mathrm{TN}}}---\left(4\right)$

　　式(4)中a04，a14，a24，a34，a44為TN與SVID的非線性回歸系數;xTN為總氮輸入量;yTN-SVI為TN對應的SVI輸出量;

　�、軹P與SVI關系式

　　$y_{\mathrm{TP}-\mathrm{SVI}}=a_{05}+a_{15}{x}_{\mathrm{TP}}+a_{25}{x_{\mathrm{TP}}}^2+a_{35}{e}^{a_{45}{x}_{\mathrm{TP}}}---\left(5\right)$

　　式(5)中a05，a15，a25，a35，a45為TP與SVI關系的非線性回歸系數;xTP為總磷輸入量;yTP-SVI為TP對應的SVI輸出量;

　�、轙與SVI關系式

　　$y_{T-\mathrm{SVI}}=a_{06}+a_{16}{x}_T+a_{26}{x_T}^2+a_{36}{e}^{a_{46}{x}_T}---\left(6\right)$

　　式(6)中a06，a16，a26，a36，a46為T與SVI關系的非線性回歸系數;xT為溫度輸入量;yT-SVI為T對應的SVI輸出量;

　�、遬H與SVI關系式

　　$y_{\mathrm{pH}-\mathrm{SVI}}=a_{07}+a_{17}{x}_{\mathrm{pH}}+a_{27}{x_{\mathrm{pH}}}^2+a_{37}{e}^{a_{47}{x}_{\mathrm{pH}}}---\left(7\right)$

　　式(7)中a07，a17，a27，a37，a47為pH與SVI關系的非線性回歸系數;xpH為酸堿度輸入量;ypH-SVI為pH對應的SVI輸出量;

　　(4)建立SVI與yF/M-SVI，yDO-SVI，yMLSS-SVI，yTN-SVI，yTP-SVI，yT-SVI和ypH-SVI之間的總關系式;

　　YSVI=b0+b1yF/M-SVI+b2yDO-SVI+b3yMLSS-SVI+b4yTN-SVI+b5yTP-SVI+b6yT-SVI+b7ypH-SVI (8)

　　其中，b0，b1，b2，b3，b4，b5，b6，b7表示SVI與yF/M-SVI，yDO-SVI，yMLSS-SVI，yTN-SVI，yTP-SVI，yT-SVI和ypH-SVI之間的線性回歸系數;YSVI為輸出SVI值;

　　(5)建立SVI特征模型，將式(1)～(7)代入(8)式，得SVI特征模型

　　$\mathrm{SVI}=c_{00}$

　　$+(c_{11}{x}_{F/M}+c_{12}{x}_{\mathrm{DO}}+c_{13}{x}_{\mathrm{MLSS}}+c_{14}{x}_{\mathrm{TN}}+c_{15}{x}_{\mathrm{TP}}+c_{16}{x}_T+c_{17}{x}_{\mathrm{pH}})$

　　$+(c_{21}{x}_{F/M}^2+c_{22}{x}_{\mathrm{DO}}^2+c_{23}{x}_{\mathrm{MLSS}}^2+c_{24}{x}_{\mathrm{TN}}^2+c_{25}{x}_{\mathrm{TP}}^2+c_{26}{x}_T^2+c_{27}{x}_{\mathrm{pH}}^2)---\left(9\right)$

　　$+(c_{31}{e}^{c_{41}{x}_{F/M}}+c_{32}{e}^{c_{42}{x}_{\mathrm{DO}}}+c_{33}{e}^{c_{43}{x}_{\mathrm{MLSS}}}+c_{34}{e}^{c_{44}{x}_{\mathrm{TN}}}+c_{35}{e}^{c_{45}{x}_{\mathrm{TP}}}+c_{36}{e}^{c_{46}{x}_T}+c_{37}{e}^{c_{47}{x}_{\mathrm{pH}}})$

　　其中c00，c11，…，c23，c24，…，c46，c47為特征模型參數;

　　(6)利用訓練數據實現特征模型參數c00，c11，…，c23，c24，…，c46，c47的調整;

　�、儆柧殧�(shù)據樣本;

　　訓練數據共包含n組污泥負荷樣本數據x11，x21，…，xn1;n組溶解氧樣本數據x12，x22，…，xn2;n組污泥濃度樣本數據x13，x23，…，xn3;n組總氮樣本數據x14，x24，…，xn4;n組總磷樣本數據x15，x25，…，xn5;n組溫度樣本數據x16，x26，…，xn6;n組酸堿度樣本數據x17，x27，…，xn7;n組SVI樣本數據y1，y2，…，yn;

　�、诜蔷�性回歸系數求解;

　　以污泥負荷F/M與SVI關系的非線性回歸系數計算為例，記(1)式污泥負荷F/M與SVI關系的非線性回歸系數為A=[a01 a11 a21 a31 a41]T，運用最大似然估計法估計回歸系數，即 $a_{01}={\hat{a}}_{01},$$a_{11}={\hat{a}}_{11},$$a_{21}={\hat{a}}_{21},$$a_{31}={\hat{a}}_{31},$$a_{41}={\hat{a}}_{41},$其中為估計系數;X為污泥負荷F/M的輸入樣本矩陣前件，為污泥負荷F/M的輸入樣本矩陣后件，Y為F/M對應的SVI輸出樣本矩陣，為系數估計矩陣前件，為系數估計矩陣后件，M為前項權重矩陣，N為后項權重矩陣，具體為

　　$X=\left[\begin{array}{ccc}1& x_{11}& x_{11}^2\\ 1& x_{21}& x_{21}^2\\ \·& \·& \·\\ \·& \·& \·\\ \·& \·& \·\\ 1& x_{n1}& x_{n1}^2\end{array}\right],$$X_1^{\prime }=\left[\begin{array}{cc}1& x_{11}\\ 1& x_{21}\\ \·& \·\\ \·& \·\\ \·& \·\\ 1& x_{n1}\end{array}\right],$$Y=\left[\begin{array}{c}{y}_1\\ y_2\\ \·\\ \·\\ \·\\ y_n\end{array}\right],$${\hat{A}}_1=\left[\begin{array}{c}{\hat{a}}_{01}\\ {\hat{a}}_{11}\\ {\hat{a}}_{21}\end{array}\right],$${\hat{A}}_2=\left[\begin{array}{c}{\hat{a}}_{31}\\ {\hat{a}}_{41}\end{array}\right],$$M=\left[\begin{array}{c}1\\ 0\end{array}\right],$$N=\left[\begin{array}{cc}0& 0\\ 0& 1\end{array}\right],$

　　其中x11，x21，…，xn1為n組污泥負荷F/M的輸入樣本;矩陣由式

　　${\hat{A}}_1=(X^{T}X{)}^{-1}{X}^{T}Y---\left(10\right)$

　　$\left.\begin{array}{c}\Delta =Y-X{\hat{A}}_1\\ {\Delta }^{\prime }=\ln \left(\Delta \right)\\ {\hat{A}}_2^{\prime }={\left({X_1^{\prime }}^T{X}_1^{\prime }\right)}^{-1}{X_1^{\prime }}^T{\Delta }^{\prime }\\ {\hat{A}}_2=e^{{{\hat{A}}_2^{\prime }}^{T}M}M+N{\hat{A}}_2^{\prime }\end{array}\right\}---\left(11\right)$

　　計算，式中為系數后件過渡矩陣，Δ為誤差矩陣，Δ′為誤差對數矩陣，求得系數估計矩陣 $\hat{A}={\left[\begin{array}{cc}{{\hat{A}}_1}^T& {{\hat{A}}_2}^T\end{array}\right]}^T;$

　　利用其他6個變量的樣本數據根據以上計算方式解得非線性回歸系數a02，a12，a22，a32，a42;a03，a13，a23，a33，a43;a04，a14，a24，a34，a44;a05，a15，a25，a35，a45;a06，a16，a26，a36，a46;a07，a17，a27，a37，a47;

　　③非線性回歸估計輸出;

　　記(1)式輸出估計矩陣 ${\hat{Y}}_1={\left[\begin{array}{cccc}{\hat{y}}_{11}& {\hat{y}}_{21}& ...& {\hat{y}}_{n1}\end{array}\right]}^T,$其中 ${\hat{y}}_{11},{\hat{y}}_{21},...,{\hat{y}}_{n1}$為n組污泥負荷估計輸出;

　　${\hat{Y}}_1={X\hat{A}}_1+e^{X_1^{\prime }{\hat{A}}_2^{\prime }}---\left(12\right)$

　　利用其他6個變量的樣本數據根據式(12)解得估計輸出 ${\hat{y}}_{13},{\hat{y}}_{23},...,{\hat{y}}_{n3};$${\hat{y}}_{14},{\hat{y}}_{24},...,{\hat{y}}_{n4};$${\hat{y}}_{15},{\hat{y}}_{25},...,{\hat{y}}_{n5};$${\hat{y}}_{16},{\hat{y}}_{26},...,{\hat{y}}_{n6};$${\hat{y}}_{17},{\hat{y}}_{27},...,{\hat{y}}_{n7};$

　�、芫�性回歸系數求解;

　　運用最大似然估計法估計線性回歸系數b0，b1，b2，b3，b4，b5，b6，b7，記B=[b0 b1 b2b3 b4 b5 b6 b7]T; $\hat{K}=\left[\begin{array}{ccccc}1& {\hat{y}}_{11}& {\hat{y}}_{12}& \·\·\·& {\hat{y}}_{17}\\ 1& {\hat{y}}_{21}& {\hat{y}}_{22}& \·\·\·& {\hat{y}}_{27}\\ \·& \·& \·& \·& \·\\ \·& \·& \·& \·& \·\\ \·& \·& \·& \·& \·\\ 1& {\hat{y}}_{n1}& {\hat{y}}_{n2}& \·\·\·& {\hat{y}}_{n7}\end{array}\right]$為整合輸出估計矩陣;求解線性回歸系數矩陣B為

　　$B={\left({\hat{K}}^T\hat{K}\right)}^{-1}{\hat{K}}^{T}Y---\left(13\right)$

　�、菽Ｐ蛥�數調整求解;

　　運用非線性回歸系數和線性回歸系數調整模型參數，

　　$c_{00}=b_0+\underset{j=1}{\overset{7}{\Sigma }}{a}_{0j}{b}_j,---\left(14\right)$

　　cij=aijbj，其中i=1,2,3;j=1,2,3,...,7 (15)

　�、轘VI特征模型的參數調整及模型輸出;

　　將計算后的c00和cij代入公式(9)中，利用7個輸入變量樣本數據計算模型輸出

　　$\hat{Y}=\hat{K}B---\left(16\right)$

　�、逽VI特征模型的調整過程誤差計算;

　　利用特征模型輸出與實際測量SVI樣本數據Y比較，計算模型調整過程誤差E;

　　$E=Y-\hat{Y}---\left(17\right)$

　　(7)模型驗證;將測試樣本數據作為調整好的特征模型輸入，特征模型的輸出即為出水SVI的預測結果并與該組樣本的實測SVI值Ym比較，計算模型預測誤差Em

　　$E_m=Y_m-{\hat{Y}}_m---\left(18\right).$

　　本發明的創造性主要體現在：

　　(1)本發明針對當前缺乏完善絲狀菌污泥膨脹機理模型，依據絲狀菌生長動力學特性，設計了過程變量與絲狀菌污泥膨脹特征指標SVI的特征模型，該模型涵蓋了絲狀菌污泥膨脹基本致因因素，能適應環境差異，具有較好的適應性;

　　(2)本發明采用數據統計分析方法實現對模型參數進行調整，利用歷史數據庫對模型實時校正，方法簡單有效，不僅解決了SVI難以測量的問題，而且避免了當前污水處理廠對SVI值人工測量的復雜過程和軟測量模型未知參數設定過程，具有預測精度高、實用性好等特點。
