申請日2013.10.28
公開(公告)日2016.03.02
IPC分類號C02F11/12; F02C6/00; F01K15/00; F23C10/22; F23C10/26
摘要
本發明提供一種污泥干化焚燒發電一體化系統及方法，燃?xì)廨啓C(jī)與發電機連接，燃?xì)廨啓C(jī)排煙口與污泥干化裝置連通，污泥干化裝置出口連接有氣固分離裝置，氣固分離裝置的干污泥出口與料斗相連通，料斗與流化床鍋爐的進料管相連通，流化床鍋爐煙氣出口與分離器相連通，分離器固體出口經返料器與流化床鍋爐的進料口相連通;利用燃?xì)廨啓C(jī)的煙氣余熱作為污泥干化的熱源，實現能源梯級利用，熱效率高，避免了燃燒燃煤干化污泥產生的二氧化硫、氮氧化物和粉塵等排放問題，有效避免污泥填埋和土地利用造成的污染地下水和環境問題，經過干化后的污泥含水率大幅度降低，在流化床鍋爐內能夠?qū)崿F(xiàn)穩定燃燒，不需要添加輔助燃料，避免劇毒污染物二噁英的產生。
權利要求書

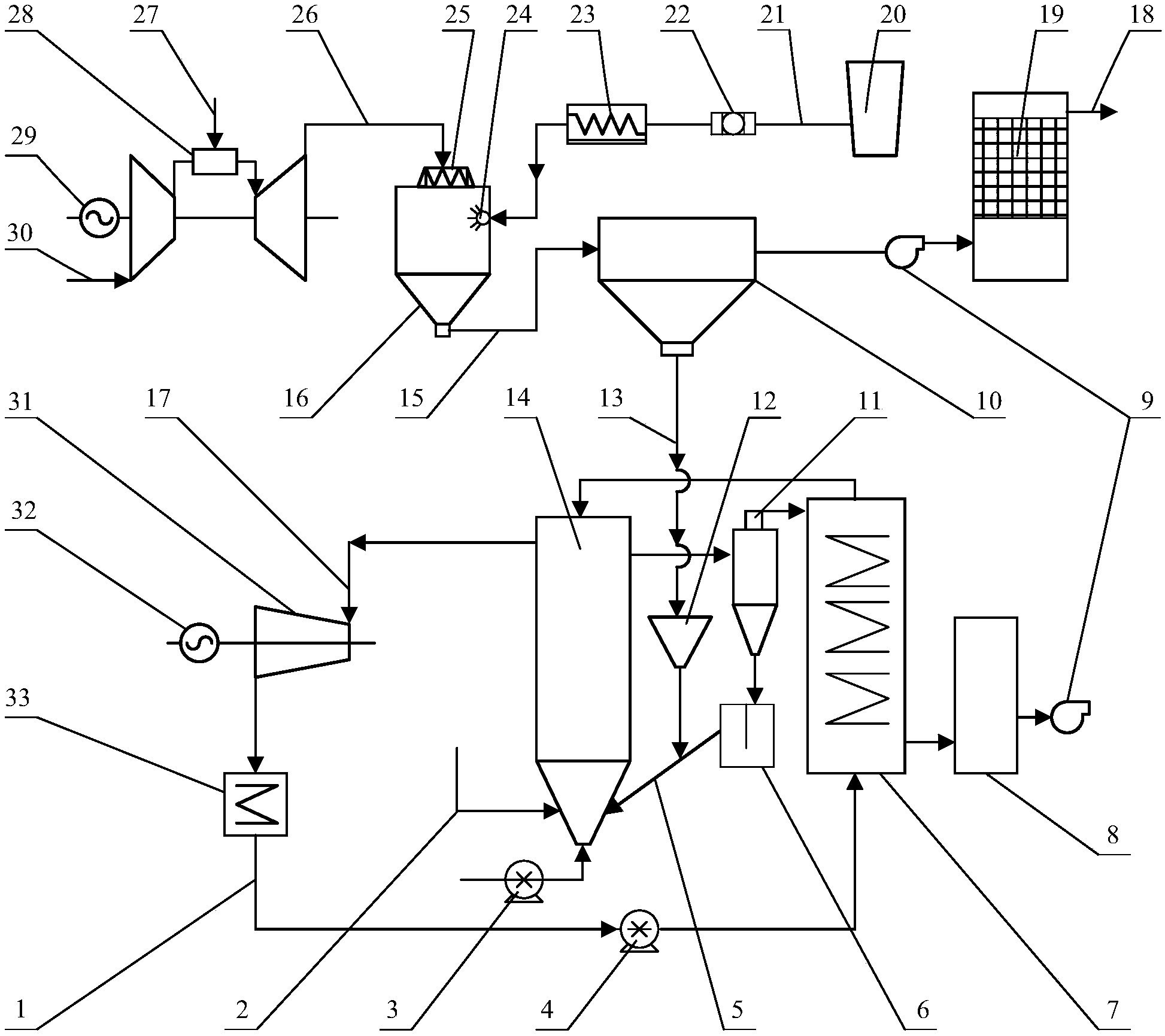

1.一種污泥干化焚燒發電一體化系統，其特征在于：包括燃?xì)廨啓C(jī)(28)，燃?xì)廨啓C(jī)(28)與發電機(29)連接，燃?xì)廨啓C(jī)(28)排煙口與污泥干化裝置進氣口相連通，污泥干化裝置的污泥進口與污泥供應裝置連通，污泥干化裝置出口連接有氣固分離裝置，氣固分離裝置的干污泥出口與料斗(12)相連通，料斗(12)與流化床鍋爐(14)的進料口相連通，流化床鍋爐(14)設置有與爐膛連通的助燃空氣入口和石灰石粉管(2)，流化床鍋爐(14)煙氣出口與分離器(11)相連通，分離器(11)氣體出口與煙氣凈化裝置(8)相連通，煙氣凈化裝置(8)出口連接有引風機(9)，分離器(11)固體出口經返料器(6) 與流化床鍋爐(14)的進料口相連通;
所述流化床鍋爐(14)的蒸汽管路出口與蒸汽輪機(31)相連通，蒸汽輪機(31)與發電機(29)相連通，所述分離器(11)氣體出口連接換熱器(7) 后與煙氣凈化裝置(8)相連通，蒸汽輪機(31)的乏汽出口連接有凝汽器(33)，凝汽器(33)經給水泵(4)與換熱器(7)冷水入口連接，換熱器(7)蒸汽出口與流化床鍋爐(14)的蒸汽管路入口連通;
所述污泥干化裝置為噴霧干燥塔(16)，噴霧干燥塔(16)進氣口上設置有布風裝置(25)，污泥進口上設置有霧化器(24);所述污泥供應裝置包括漿料罐(20)，漿料罐(20)依次連接過濾器(22)和污泥泵(23)后與霧化器(24) 連通，燃?xì)廨啓C(jī)(28)排煙口與布風裝置(25)相連通。
2.根據權利要求1所述的污泥干化焚燒發電一體化系統，其特征在于：所述煙氣凈化裝置(8)采用活性炭廢氣凈化裝置結合電除塵器或布袋除塵器。
3.根據權利要求1所述的污泥干化焚燒發電一體化系統，其特征在于：所述氣固分離裝置為袋式過濾器(10)，袋式過濾器(10)廢氣出口經引風機(9) 與除臭裝置(19)相連通，袋式過濾器(10)干污泥出口與料斗(12)相連通。
4.根據權利要求3所述的污泥干化焚燒發電一體化系統，其特征在于：所述除臭裝置(19)為UV光解凈化設備。
5.一種基于權利要求1一體化系統的污泥干化焚燒發電一體化方法，其特征在于包括以下步驟：
(1)、高壓燃?xì)馀c經過壓縮的高壓空氣在燃?xì)廨啓C(jī)(28)內燃燒推動渦輪高速旋轉，并推動發電機(29)發電，做完功的煙氣與來自污泥供應裝置的濕污泥進入到污泥干化裝置內直接接觸換熱，污泥中的大部分水分蒸發進入到煙氣中，干化后的污泥與煙氣一同離開污泥干化裝置進入氣固分離裝置，干化后的污泥與煙氣在氣固分離裝置中分離，煙氣排出，干化污泥送入料斗(12)中;
(2)、料斗(12)內的干化污泥進入到流化床鍋爐(14)，與助燃空氣燃燒，爐內脫硫用的石灰石粉經過石灰石粉管(2)進入到爐膛，與污泥燃燒反應生成的SO2相結合生成硫酸鹽，煙氣攜帶顆粒離開爐膛進入到分離器(11)完成氣固分離，大部分顆粒被分離器(11)捕集下來并經返料器(6)返回流化床鍋爐 (14)爐膛，高溫?zé)煔怆x開分離器(11)進入到煙氣凈化裝置(8)凈化達標后，經引風機(9)排放到大氣中。
6.根據權利要求5所述的污泥干化焚燒發電一體化方法，其特征在于：所述步驟(2)中干化污泥在流化床鍋爐(14)燃燒，流化床鍋爐(14)蒸汽管路產生的高溫高壓蒸汽進入蒸汽輪機(31)、并推動發電機(29)發電，蒸汽輪機 (31)排放的乏汽進入凝汽器(33)轉變成凝結水，凝結水經給水泵(4)加壓后進入換熱器(7)中，由流化床鍋爐(14)進一步加熱后轉變成過熱蒸汽進入蒸汽輪機(31)，完成循環;離開分離器(11)的高溫?zé)煔膺M(jìn)入到換熱器(7) 并對布置在其中的受熱面放熱后進入到煙氣凈化裝置(8)凈化后排放。
7.根據權利要求5所述的污泥干化焚燒發電一體化方法，其特征在于：所述步驟(1)中污泥干化裝置為噴霧干燥塔(16)，污泥供應裝置包括漿料罐(20)，經過機械干化的污泥餅在漿料罐(20)內經加水?dāng)嚢枵{(diào)整成能實現霧化的污泥漿液，污泥漿液經過濾器(22)過濾后由污泥泵(23)輸送至布置在噴霧干燥塔(16)上的霧化器(24)，污泥漿液霧化成具有一定粒徑分布的污泥漿液滴后進入到噴霧干燥塔(16);燃?xì)廨啓C(jī)(28)排出的煙氣進入到布置在噴霧干燥塔 (16)上的布風裝置(25)整流后進入到噴霧干燥塔(16)與污泥漿液滴直接接觸換熱，漿液滴中的大部分水分蒸發進入到煙氣中，干化后的污泥顆粒與煙氣一同離開噴霧干燥塔(16)進入氣固分離裝置。
8.根據權利要求5所述的污泥干化焚燒發電一體化方法，其特征在于：所述氣固分離裝置為袋式過濾器(10)，袋式過濾器(10)內布置大量多孔結構的織物，進入袋式過濾器(10)的煙氣通過該多孔結構的織物時，煙氣攜帶的污泥顆粒被分離下來輸送至料斗(12)，廢氣經引風機(9)送入除臭裝置(19) 中脫臭、殺菌得到的凈化煙氣排放到大氣中。
說明書
一種污泥干化焚燒發電一體化系統及方法
技術領域
本發明涉及污水污泥處理領域，特別涉及一種污泥干化焚燒發電一體化系統及方法。
背景技術
(一)污水污泥的產量及其危害
隨著城鎮化進程的快速推進，中國的污水處理產業得到了快速發展，污水處理能力及處理率增長迅速，污水污泥的產量迅速增加。截止到2009年底，中國投入運行的城鎮污水處理廠1992座，處理污水量280億m3，產生含水率 80%的污泥約2005萬噸。隨著城鎮化水平和污水處理量的增加，污泥量將很快突破3000萬噸。污泥的成分和化學性質復雜，既包含有機物、植物營養成分等，也包含重金屬等有害物質。污泥的衛生學指標主要包括細菌總數、糞大腸菌群數、寄生蟲卵含量等。污泥含有病原體、重金屬和持久性有機物等有毒有害物質，未經有效處理處置，極易對地下水、土壤等造成二次污染。
經過幾十年的發展，歐美、日本等發達地區和國家的污泥處理處置技術已經基本成熟，相關法律法規和技術標準基本完善。主要技術路線包括：焚燒處理、衛生填埋、土地利用等，能夠?qū)崿F(xiàn)污泥的減量化、無害化、穩定化的目的。
據不完全統計，目前全國城鎮污水處理廠污泥只有小部分進行衛生填埋、土地利用、焚燒和建材利用等，而大部分未進行規范化的處理處置，直接威脅我國的環境安全和公眾健康，使污水處理設施的環境效益大大降低。
(二)污泥處理的基本要求
污泥處理應符合安全環保、循環利用、節能降耗等原則。在污泥的處理過程中，污泥含有病原體、重金屬和持久性有機物等有毒有害物質必須達到的污染控制標準;充分利用污泥中所含有的有機質、各種營養元素和能量，將污泥中的有機質和營養元素補充到土地中，或者通過厭氧消化或焚燒等技術回收污泥中的能量;應避免采用消耗大量的優質清潔能源、物料和土地資源的處理處置技術，以實現污泥低碳處理處置。
國家鼓勵利用污泥厭氧消化過程中產生的沼氣熱能、垃圾和污泥焚燒余熱、發電廠余熱或其他余熱作為污泥處理處置的熱源。
(三)污泥處理技術
污泥處置包括土地利用、焚燒、填埋等方式。
污泥的土地利用包括用于土地改良、用于園林綠化、用于農業等。但是，污泥的土地利用對污泥的泥質有非常嚴格的要求，否則可能對地下水和周圍環境產生二次污染。
污泥的填埋處理不僅需要占用大量的土地，填埋場還排放大量惡臭氣體、甲烷等溫室氣體，如果處置不當，也會造成地下水污染。
污泥焚燒處理技術方案為：首先對含水率為80%的濕污泥進行干化，干化后的污泥進入焚燒裝置完成焚燒處理。污泥的焚燒處理可以最大程度的實現減量化和穩定化，幾乎殺死污泥中100%的病菌，無害化程度高，而且還可以對污泥中的可燃物進行熱利用，實現污泥熱能的資源化。但是，污泥焚燒處理的干化過程中需要消耗燃煤等優質能源，成本較高;此外，濕污泥干化過程需要消耗燃煤提供能源，煤炭燃燒排放二氧化硫、氮氧化物、粉塵等大氣污染物。
發明內容
本發明的目的在于提供一種利用燃?xì)廨啓C(jī)發電后排放的煙氣余熱對濕污泥進行低成本干化，并利用干化污泥的熱能資源進行發電的污泥干化焚燒發電一體化系統及方法。
為達到上述目的，本發明采用的技術方案是：
一種污泥干化焚燒發電一體化系統，包括燃?xì)廨啓C(jī)，燃?xì)廨啓C(jī)與發電機連接，燃?xì)廨啓C(jī)排煙口與污泥干化裝置進氣口相連通，污泥干化裝置的污泥進口與污泥供應裝置連通，污泥干化裝置出口連接有氣固分離裝置，氣固分離裝置的干污泥出口與料斗相連通，料斗與流化床鍋爐的進料口相連通，流化床鍋爐設置有與爐膛連通的助燃空氣入口和石灰石粉管，流化床鍋爐煙氣出口與分離器相連通，分離器氣體出口與煙氣凈化裝置相連通，煙氣凈化裝置出口連接有引風機，分離器固體出口經返料器與流化床鍋爐的進料口相連通。
所述流化床鍋爐的蒸汽管路出口與蒸汽輪機相連通，蒸汽輪機與發電機相連通，所述分離器氣體出口連接換熱器后與煙氣凈化裝置相連通，蒸汽輪機的乏汽出口連接有凝汽器，凝汽器經給水泵與換熱器冷水入口連接，換熱器蒸汽出口與流化床鍋爐的蒸汽管路入口連通。
所述污泥干化裝置為噴霧干燥塔，噴霧干燥塔進氣口上設置有布風裝置，污泥進口上設置有霧化器;所述污泥供應裝置包括漿料罐，漿料罐依次連接過濾器和污泥泵后與霧化器連通，燃?xì)廨啓C(jī)排煙口與布風裝置相連通。
所述煙氣凈化裝置采用活性炭廢氣凈化裝置結合電除塵器或布袋除塵器為活性炭廢氣凈化裝置結合電除塵器或布袋除塵器。
所述氣固分離裝置為袋式過濾器，袋式過濾器廢氣出口經引風機與除臭裝置相連通，袋式過濾器干污泥出口與料斗相連通。
所述除臭裝置為UV光解凈化設備。
一種污泥干化焚燒發電一體化方法，包括以下步驟：
(1)、高壓燃?xì)馀c經過壓縮的高壓空氣在燃?xì)廨啓C(jī)內燃燒推動渦輪高速旋轉，并推動發電機發電，做完功的煙氣與來自污泥供應裝置的濕污泥進入到污泥干化裝置內直接接觸換熱，污泥中的大部分水分蒸發進入到煙氣中，干化后的污泥與煙氣一同離開污泥干化裝置進入氣固分離裝置，干化后的污泥與煙氣在氣固分離裝置中分離，煙氣排出，干化污泥送入料斗中;
(2)、料斗內的干化污泥進入到流化床鍋爐，與助燃空氣燃燒，爐內脫硫用的石灰石粉經過石灰石粉管進入到爐膛，與污泥燃燒反應生成的SO2相結合生成硫酸鹽，煙氣攜帶顆粒離開爐膛進入到分離器完成氣固分離，大部分顆粒被分離器捕集下來并經返料器返回流化床鍋爐爐膛，高溫?zé)煔怆x開分離器進入到煙氣凈化裝置凈化達標后，經引風機排放到大氣中。
所述步驟(2)中干化污泥在流化床鍋爐燃燒，流化床鍋爐蒸汽管路產生的高溫高壓蒸汽進入蒸汽輪機、并推動發電機發電，蒸汽輪機排放的乏汽進入凝汽器轉變成凝結水，凝結水經給水泵加壓后進入換熱器中，由流化床鍋爐進一步加熱后轉變成過熱蒸汽進入蒸汽輪機，完成循環;離開分離器的高溫?zé)煔膺M(jìn)入到換熱器并對布置在其中的受熱面放熱后進入到煙氣凈化裝置凈化后排放。
所述步驟(1)中污泥干化裝置為噴霧干燥塔，污泥供應裝置包括漿料罐，經過機械干化的污泥餅在漿液罐內經加水?dāng)嚢枵{(diào)整成能實現霧化的污泥漿液，污泥漿液經過濾器過濾后由污泥泵輸送至布置在噴霧干燥塔上的霧化器，污泥漿液霧化成具有一定粒徑分布的污泥漿液滴后進入到噴霧干燥塔;燃?xì)廨啓C(jī)排出的煙氣進入到布置在噴霧干燥塔上的布風裝置整流后進入到噴霧干燥塔與污泥漿液滴直接接觸換熱，漿液滴中的大部分水分蒸發進入到煙氣中，干化后的污泥顆粒與煙氣一同離開噴霧干燥塔進入氣固分離裝置。
所述氣固分離裝置為袋式過濾器，袋式過濾器內布置大量多孔結構的織物，進入袋式過濾器的煙氣通過該多孔結構的織物時，煙氣攜帶的污泥顆粒被分離下來輸送至料斗，廢氣經引風機送入除臭裝置中脫臭、殺菌得到的凈化煙氣排放到大氣中。
本發明與現有技術相比，具有以下優點：
(1)利用燃?xì)廨啓C(jī)的煙氣余熱作為污泥干化的熱源，實現能源梯級利用，熱效率高，可以節省污泥干化的燃料成本，也避免了燃燒燃煤干化污泥產生的二氧化硫、氮氧化物和粉塵等大氣污染物的排放問題。
(2)經干化焚燒處理，污泥的減量化、穩定化效果顯著，而且由于污泥干化、焚燒處理所需時間短，本發明在較小用地的條件下，可以處理大量的污泥。有效避免污泥填埋和土地利用造成的污染地下水和環境問題。
(3)經過干化后的污泥含水率大幅度降低，污泥的低位發熱量可以高達 8000kJ/kg以上，在流化床鍋爐內可以穩定燃燒，不需要添加輔助燃料的條件下，床溫可以穩定維持在850℃以上，滿足污泥焚燒的溫度條件，避免劇毒污染物二噁英的產生。
進一步，利用污泥焚燒產生的蒸汽推動蒸汽發電機組發電，實現了污泥能源資源的利用，滿足污泥處理的節能減排要求，進一步提高能源利用率。
進一步，本發明利用噴霧式干燥塔來干化污泥，熱煙氣與污泥顆粒在干燥塔內直接接觸，熱效率高，解決了傳統技術采用間接加熱的污泥干化方式存在的熱效率低、以及受熱面的磨損問題。
