申請日2013.10.28

　　公開(公告)日2014.04.23

　　IPC分類號E03D5/00; E03C1/12

　　摘要

　　一種凈水器廢水箱和馬桶聯動裝置，包括回收廢水存儲箱、廢水回收單元、補水單元、出水泵以及用水單元，所述的回收廢水存儲箱上有水量感應裝置、廢水入口、出水口以及溢流口;所述的廢水回收單元與廢水入口連接;所述水量感應裝置連接有補水單元;所述的出水口連接出水泵至沖廁的用水單元，本實用新型具有實用性強，結構簡單，易使用安裝，節約環保的優點。

　　權利要求書

　　1.一種凈水器廢水箱和馬桶聯動裝置，包括回收廢水存儲箱、廢水回收單元、補水單元、出水泵以及用水單元，其特征在于：所述的回收廢水存儲箱上有水量感應裝置、廢水入口、出水口以及溢流口;所述的廢水回收單元與廢水入口連接;所述水量感應裝置連接有補水單元;所述的出水口連接出水泵至沖廁的用水單元。

　　2.根據權利要求1所述的一種凈水器廢水箱和馬桶聯動裝置，其特征在于：所述的回收廢水存儲箱、廢水回收單元、補水單元均以及出水泵均采用抗腐蝕材料制成。

　　3.根據權利要求1所述的一種凈水器廢水箱和馬桶聯動裝置，其特征在于：所述的水量感應裝置為可懸浮于水上的彈性復位桿，彈性復位桿的伸出端安裝有彈性膠塞。

　　4.根據權利要求1所述的一種凈水器廢水箱和馬桶聯動裝置，其特征在于：所述的彈性復位桿安裝在補水單元的進水口上。

　　說明書

　　一種凈水器廢水箱和馬桶聯動裝置

　　技術領域

　　本實用新型涉及一種廢水處理裝置，特別是一種凈水器廢水箱和馬桶聯動裝置。

　　背景技術

　　目前大量使用的家庭用純凈水制作裝置通常只是使用一些活性碳和PP棉 之類的粗糙過濾芯，使用截留過濾法對水中的一些雜質進行吸附和粗糙的過濾 (俗稱預處理)，然后經過膜分離技術進行深度處理，用來滿足人們需要。但是在膜分離過程中又帶來了大量的濃縮水排放，浪費水資源現象嚴重的問題!通常濃縮水排放與凈化水的利用比例為85：15。這種現象對于中國這樣一個水資源并不豐富的國家來說這樣使用水資源是極不應該出現的。

　　傳統的凈水器大多將大量的濃縮水排出，不加以收集利用，這是極其浪費的!

　　實用新型內容

　　為了克服上述的缺點，本實用新型提供一種具有實用性強，結構簡單，易使用安裝，節約環保的優點。

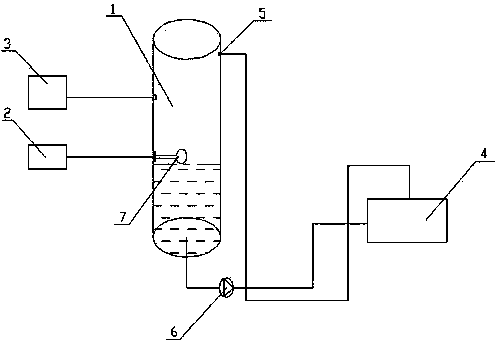

　　一種凈水器廢水箱和馬桶聯動裝置，包括回收廢水存儲箱、廢水回收單元、補水單元、出水泵以及用水單元，所述的回收廢水存儲箱上有水量感應裝置、廢水入口、出水口以及溢流口;所述的廢水回收單元與廢水入口連接;所述水量感應裝置連接有補水單元;所述的出水口連接出水泵至沖廁的用水單元。

　　作為本實用新型的進一步改進：所述的回收廢水存儲箱、廢水回收單元、補水單元均以及出水泵均采用抗腐蝕材料制成。

　　作為本實用新型的進一步改進：所述的水量感應裝置為可懸浮于水上的彈性復位桿，彈性復位桿的伸出端安裝有彈性膠塞。

　　作為本實用新型的進一步改進：所述的彈性復位桿安裝在補水單元的進水口上。

　　作為本實用新型的進一步改進：所述的彈性復位桿在回收廢水存儲箱水位高度不足時，呈下垂狀態，彈性復位桿伸出端的彈性膠塞未能完全封閉補水單元的進水口，補水單元通過未封閉的進水口實現自動補水功能。

　　作為本實用新型的進一步改進：所述的彈性復位桿通過可懸浮于水上的特性，實現了測量水位的功能。

　　作為本實用新型的進一步改進：所述的出水泵，為沖廁用水單元提高排水壓力。

　　作為本實用新型的進一步改進：所述的回收廢水存儲箱在污水量過多時，會將過多的水量從溢流口排出用于沖廁。

　　與現有技術相比，本實用新型的有益效果是：具有實用性強，結構簡單，易使用安裝，節約環保的優點。
